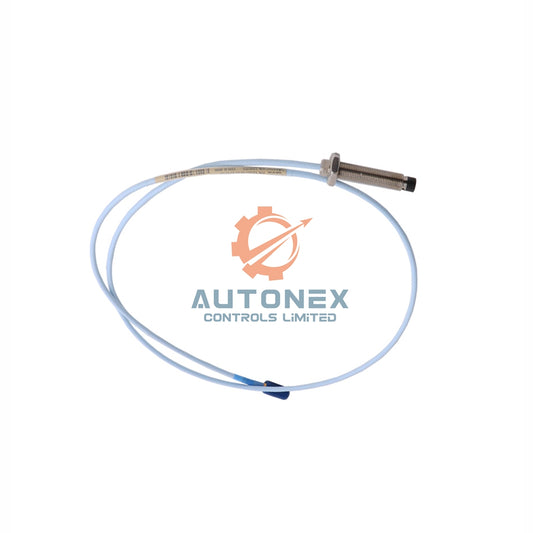

Sonda Bently Nevada 3300 XL 8 mm – 330101-00-40-10-01-00

• Výrobce: Bently Nevada – lídr v oblasti řešení pro ochranu strojních zařízení.
• Číslo produktu: 330101-00-40-10-01-00 (sonda 3300 XL 8 mm).
• Závit: 3/8-24 UNF, bez pancéřování, pro snadnou montáž.
• Délka bez závitu: 0,0 in (varianta 00).
• Celková délka pouzdra: 4,0 in (varianta 40).
• Celková délka: 1,0 metr (3,3 stopy) – varianta 10.
• Konektor: miniaturní koaxiální ClickLoc s chráničem konektoru.
• Typ kabelu: standardní kabel, bez varianty FluidLoc.
• Schválení úřadem: není vyžadováno (varianta 00).

Hlavní technické specifikace

• Jmenovitý stejnosměrný odpor (RPROBE): 7,59 ± 0,50 Ω při délce 1,0 m.
• Kapacita prodlužovacího kabelu: 69,9 pF/m (21,3 pF/ft), typická hodnota.
• Lineární rozsah: 2 mm (80 mil) od 0,25 do 2,3 mm (10 až 90 mil).
• Doporučená mezera (radiální vibrace): -9 Vdc (~1,27 mm / 50 mil).
• Inkrementální měřítkový faktor (ISF – systém 5/1m): 7,87 V/mm (200 mV/mil) ± 5 %.
• ISF – systém 9m: 7,87 V/mm ± 6,5 % (0 °C až +45 °C).
• DSL – systém 5/1m: méně než ±0,025 mm (±1 mil) v celém lineárním rozsahu.
• DSL – systém 9m: méně než ±0,038 mm (±1,5 mil) při 0 °C až +45 °C.
• Materiál hrotu sondy: polyfenylensulfid (PPS) pro dlouhou životnost.
• Materiál pouzdra sondy: nerezová ocel AISI 303 nebo 304 (SST).
• Standardní teplotní rozsah: -52 °C až +177 °C (-62 °F až +350 °F).
• Rozšířený teplotní rozsah hrotu: -52 °C až +218 °C (-62 °F až +425 °F).
• Tlakové těsnění: O-kroužek Viton®; před odesláním není testováno na tlak.
• Relativní vlhkost: změna ASF <3 % po 56 dnech při relativní vlhkosti 93 %.
• Limit zašroubování závitu: maximálně 0,563 in.
• Utahovací moment pouzdra (standardní montáž zepředu): max. 33,9 N•m; doporučeno 11,2 N•m.
• Teplotní třída (EPL Ga/Gc): T1 až T5 (-55 °C až +232 °C až -55 °C až +40 °C).

Instalace a zapojení v místě instalace

• Použijte stíněný třížilový kabel typu triad o průřezu 0,2 až 1,5 mm² (16 až 24 AWG).
• Maximální délka zapojení v místě instalace: 305 metrů (1 000 stop) k monitoru.
• Pro kontrolu útlumu signálu při vyšších frekvencích se podívejte na grafy frekvenční odezvy.
• Nepřekračujte tahovou pevnost kabelu sondy 330 N (75 lbf).
• Nevystavujte sondu teplotám pod -34 °C (-30 °F), aby nedošlo k poškození tlakového těsnění.

Obsah balení

• 1× 330101-00-40-10-01-00 sestava sondy (kabel o délce 1,0 metru).
• Chránič konektoru předinstalovaný na miniaturním koaxiálním konektoru ClickLoc.
• Instalační příručka (digitální verze je k dispozici na vyžádání).
• Bez certifikátů nebo záručních karet – všechny položky jsou zcela nové.

Doprava a vrácení

• Doprava: Používáme přepravní společnosti FedEx, UPS a DHL s kompletním sledováním zásilky.
• Dodací lhůta: skladem; odesíláme do 5 pracovních dnů.
• Vrácení: 30denní lhůta pro vrácení nepoužitých položek v původním obalu.

Často kladené otázky (FAQ)

• Je tato sonda zcela nová?
  Ano, každá 330101-00-40-10-01-00 je zcela nová a zapečetěná z výroby.
• Jaký je lineární rozsah této sondy?
  Poskytuje lineární rozsah 2 mm (80 mil) od 0,25 do 2,3 mm.
• Zvládne tato sonda vysokou vlhkost?
  Ano, prochází testem při vlhkosti 93 % po dobu 56 dnů s minimálním posunem.
• Jaký utahovací moment mám použít při instalaci?
  U sond se standardní montáží zepředu použijte 11,2 N•m (100 in•lbf).
• Jak dlouhé může být zapojení v místě instalace?
  Mezi sondou a monitorem můžete vést kabel až do vzdálenosti 305 metrů (1 000 stop).
• Máte zboží skladem?
  Ano, 330101-00-40-10-01-00 máme aktuálně skladem.
• Kdy odešlete mou objednávku?
  Všechny objednávky odesíláme do 5 pracovních dnů od přijetí platby.
