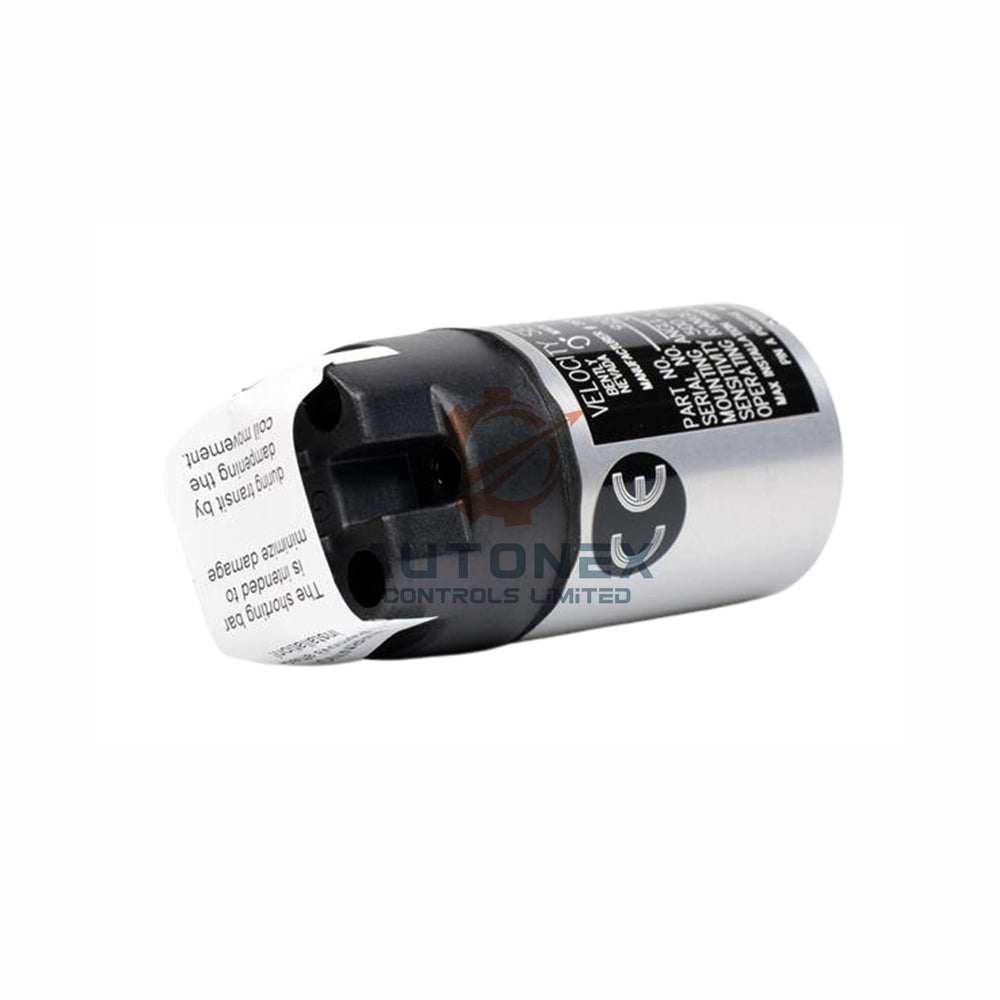

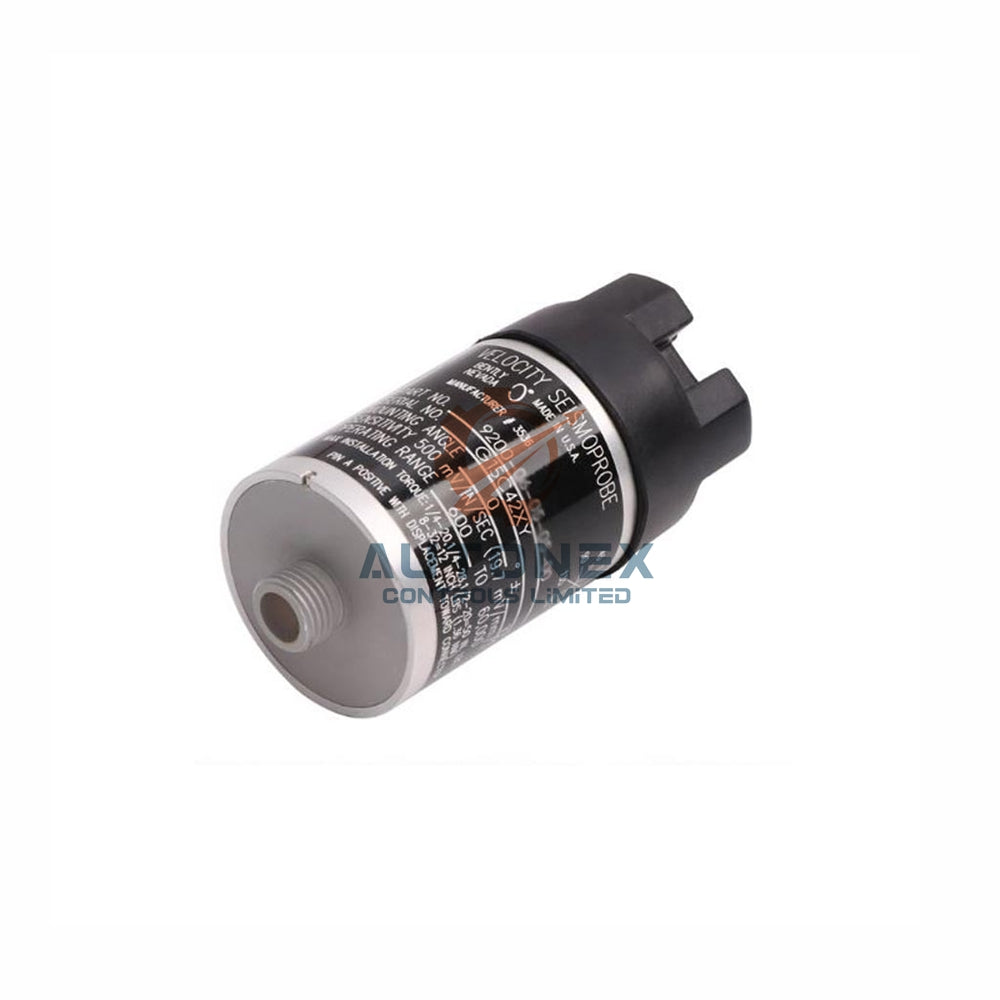

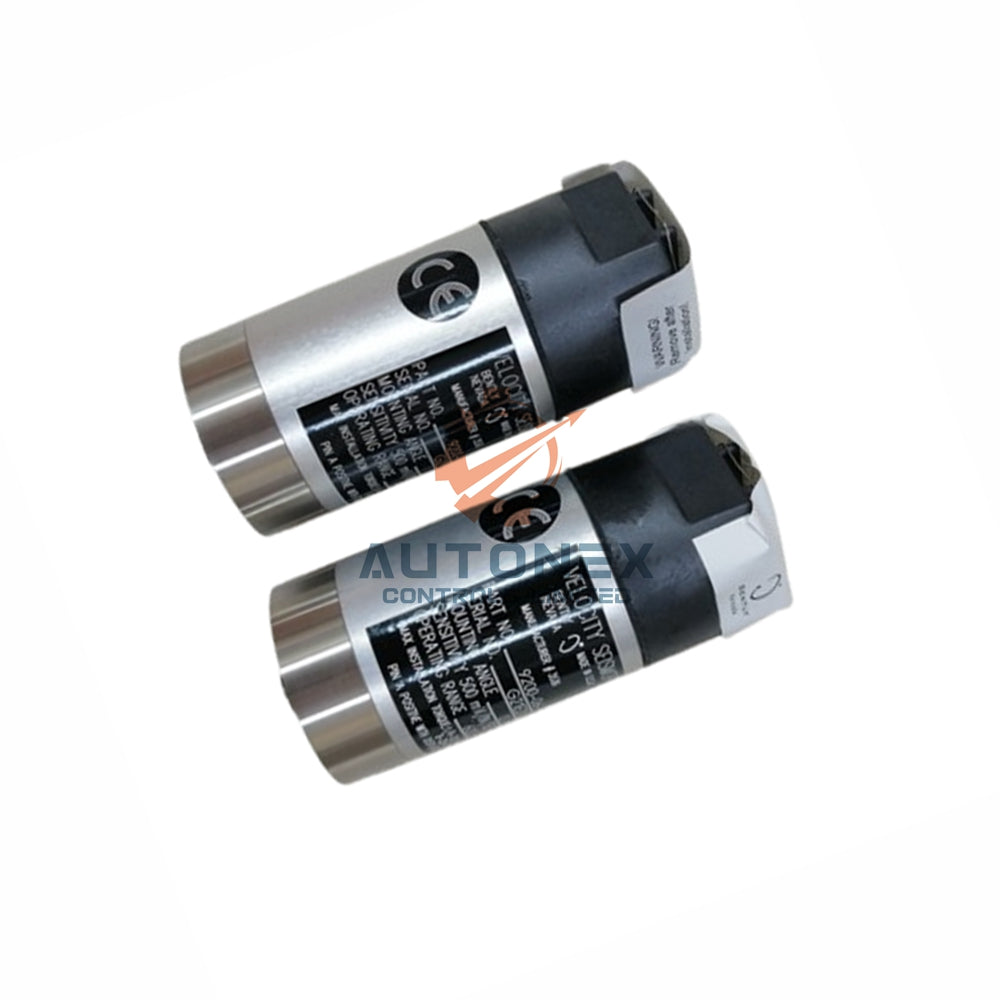

9200-06-01-01-00 Snímač rychlosti Bently Nevada

9200-06-01-01-00 Dvouvodičový rychlostní seismoprobový snímač Bently Nevada

Technické specifikace

• Značka: Bently Nevada
• Model: 9200-06-01-01-00
• Kategorie: Dvouvodičový rychlostní seismoprobový snímač
• Citlivost: 20 mV/mm/s (500 mV/in/s), ±5 % při správném zakončení a orientaci v kalibračním úhlu
• Minimální provozní frekvence: 10 Hz (600 cpm)
• Rozsah rychlosti: 25 mm/s (1 in/s) při vibracích pláště s teplotou +22 °C a frekvencí 100 Hz se zátěží 10 kΩ
• Dynamický provozní rozsah: maximální špička ke špičce posunutí 2,54 mm (0,100 in)
• Odpor cívky: 1,25 kΩ ±5 %
• Indukčnost cívky v zablokovaném stavu: typicky 125 mH
• Zátěž: 10 kΩ mezi svorkami „A“ a „B“, výstup je odebírán mezi kolíky „A“ a „B“
• Teplotní koeficient: 0,2 %/°C
• Provozní a skladovací teplota: -29 °C až +121 °C (-20 °F až +250 °F) pro 9200; -29 °C až +204 °C (-20 °F až +400 °F) pro 74712
• Relativní vlhkost: až 95 %, bez kondenzace; 100 %, při neponoření, pokud je objednán s integrovaným kabelem
• Prostředí: odolnost proti prachu a vlhkosti
• Materiál pouzdra a adaptéru: eloxovaný hliník A204
• Materiál těsnění: neopren (9200)
• Výška: typicky 102 mm (4 in), v závislosti na variantě konektoru
• Průměr: typicky 41 mm (1,6 in)
• Hmotnost: typicky 300 gramů (10,5 unce)
• Úhel montáže snímače / varianta minimální provozní frekvence: 06 = 0 ±100, 10 Hz (600 cpm)
• Varianta konektoru: 01 = horní montáž (bez kabelu)
• Varianta montážní základny: 01 = kruhová; čep 1/4-20 UNC
• Varianta schválení úřady: 00 = schválení nejsou vyžadována

Klíčové výkonnostní vlastnosti

• Dvouvodičové provedení zjednodušuje zapojení v terénu a snižuje náklady na instalaci.
• Vysoká citlivost 20 mV/mm/s zachycuje vibrační signály s nízkou úrovní.
• Nízká minimální frekvence 10 Hz podporuje monitorování pomaloběžných strojů.
• Široký rozsah provozních teplot umožňuje použití v náročných průmyslových podmínkách.
• Odolnost proti prachu a vlhkosti prodlužuje životnost v znečištěném prostředí.
• Pouzdro z eloxovaného hliníku odolává korozi a mechanickým nárazům.

Instalační příručka

• Namontujte snímač pomocí čepu 1/4-20 UNC na kruhovou základnu.
• Nastavte montážní úhel na 0 ±100 stupňů pro správnou kalibraci.
• Použijte variantu konektoru 01 s horní montáží bez kabelu.
• Zapojte zátěž 10 kΩ mezi svorky „A“ a „B“.
• Po zakončení ověřte výstup mezi kolíky „A“ a „B“.
• Udržujte minimální provozní frekvenci nad 10 Hz (600 cpm).

Obsah balení

• Jeden 9200-06-01-01-00 dvouvodičový rychlostní seismoprobový snímač
• Originální tovární balení pro nový výrobek v původním stavu
• Montážní základna s čepem 1/4-20 UNC
• Konektor s horní montáží (bez kabelu)
• Neoprenové těsnění
• Dokumentace k výrobku

Doprava a záruka

• Odesíláme prostřednictvím společností FedEx, UPS a DHL pro rychlé doručení po celém světě.
• Objednávky odesíláme do 5 dnů od potvrzení platby.
• Na způsobilé položky poskytujeme 30denní lhůtu pro vrácení.
• Na tento výrobek poskytujeme 12měsíční tovární záruku.
• Tento model máme skladem pro okamžitou dostupnost.

Často kladené otázky

• Otázka: Jaká je citlivost modelu 9200-06-01-01-00?
  Odpověď: Citlivost činí 20 mV/mm/s (500 mV/in/s) s přesností ±5 % při správném zakončení a orientaci v kalibračním úhlu.
• Otázka: Jaká je minimální provozní frekvence?
  Odpověď: Minimální provozní frekvence činí 10 Hz (600 cpm).
• Otázka: Jaký je rozsah rychlosti?
  Odpověď: Rozsah rychlosti činí 25 mm/s (1 in/s) při vibracích pláště s teplotou +22 °C a frekvencí 100 Hz se zátěží 10 kΩ.
• Otázka: Jaký je rozsah provozních teplot?
  Odpověď: Model 9200 pracuje v rozmezí -29 °C až +121 °C (-20 °F až +250 °F). Model 74712 pracuje v rozmezí -29 °C až +204 °C (-20 °F až +400 °F).
• Otázka: Jaký je odpor cívky?
  Odpověď: Odpor cívky činí 1,25 kΩ ±5 %.
• Otázka: Jaká je indukčnost cívky v zablokovaném stavu?
  Odpověď: Indukčnost cívky v zablokovaném stavu činí typicky 125 mH.
• Otázka: Jaké jsou požadavky na zátěž?
  Odpověď: Zátěž činí 10 kΩ mezi svorkami „A“ a „B“, přičemž výstup je odebírán mezi kolíky „A“ a „B“.
• Otázka: Jaký je dynamický provozní rozsah?
  Odpověď: Dynamický provozní rozsah činí maximálně 2,54 mm (0,100 in) špička ke špičce.
• Otázka: Jaký je teplotní koeficient?
  Odpověď: Teplotní koeficient činí 0,2 %/°C.
• Otázka: Jaká je hmotnost snímače?
  Odpověď: Hmotnost činí typicky 300 gramů (10,5 unce).
• Otázka: Jaký je průměr a výška?
  Odpověď: Průměr činí typicky 41 mm (1,6 in). Výška činí typicky 102 mm (4 in) v závislosti na variantě konektoru.
• Otázka: Z jakých materiálů jsou vyrobeny pouzdro a těsnění?
  Odpověď: Pouzdro a adaptér jsou vyrobeny z eloxovaného hliníku A204. Těsnění modelu 9200 je vyrobeno z neoprenu.
• Otázka: Jaké varianty konektoru a montáže tento model nabízí?
  Odpověď: Varianta konektoru 01 je horní montáž (bez kabelu). Varianta montážní základny 01 je kruhová s čepem 1/4-20 UNC.
• Otázka: Jaká schválení úřadů má tento model?
  Odpověď: Varianta schválení úřady 00 znamená, že schválení nejsou vyžadována.
• Otázka: Je tento výrobek nový a originální?
  Odpověď: Ano, tento výrobek je nový a originální v továrním balení. Máme jej skladem.
• Otázka: Jak rychle odesíláte?
  Odpověď: Odesíláme do 5 dnů. Využíváme společnosti FedEx, UPS a DHL.
• Otázka: Jaké jsou vaše podmínky pro vrácení?
  Odpověď: Nabízíme vrácení zboží do 30 dnů.
