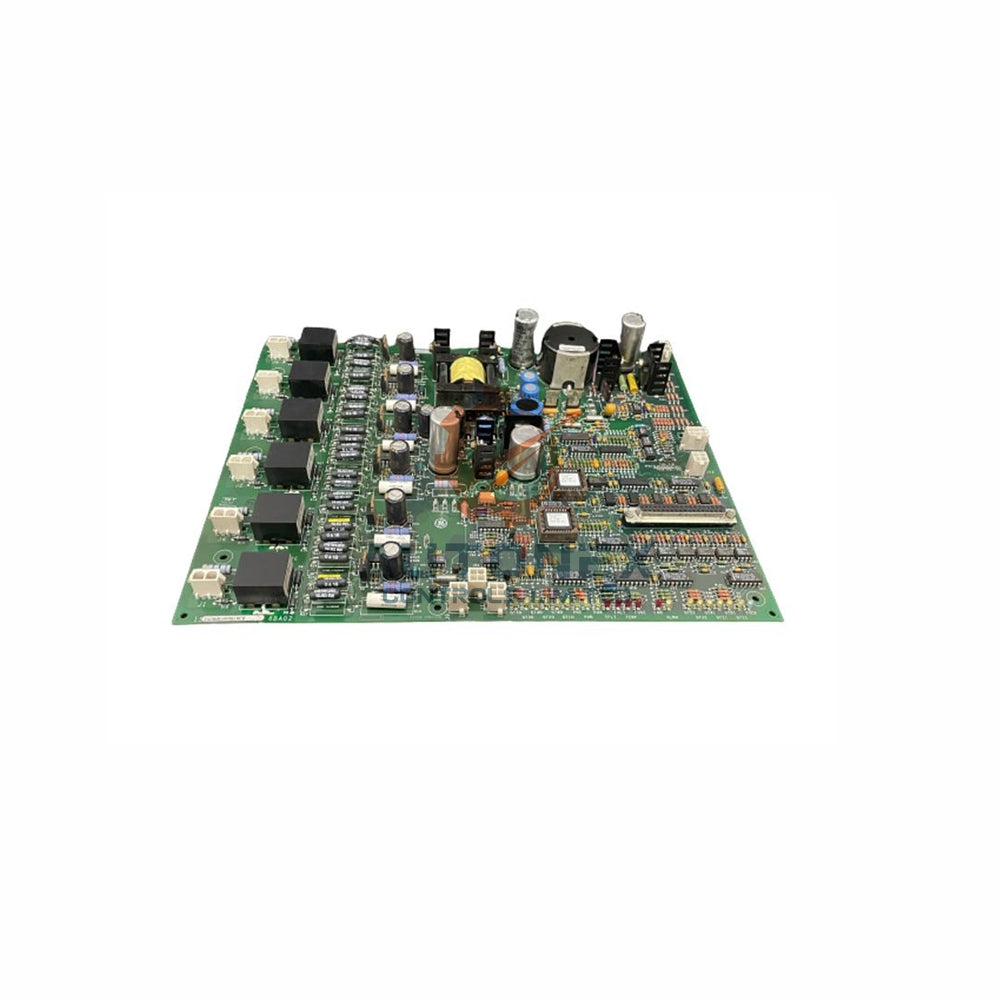

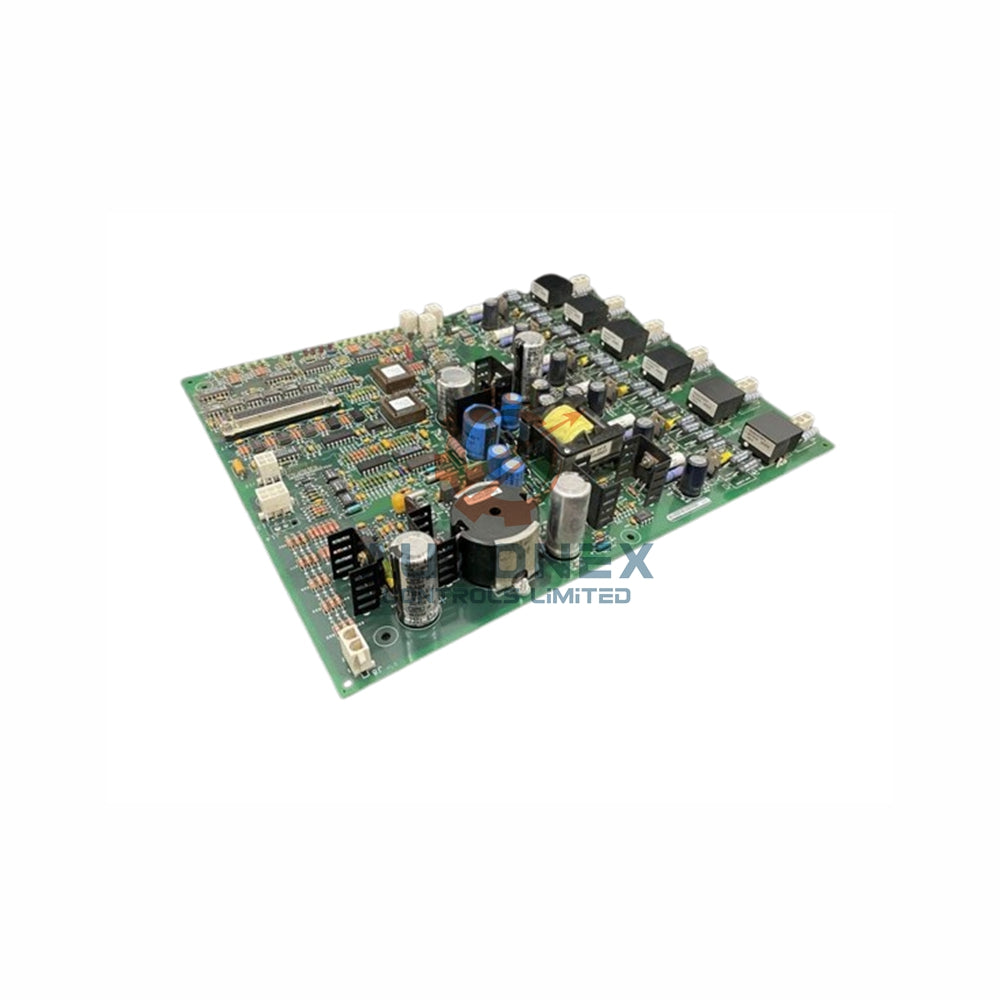

Deska vysokonapěťového pulzního zesilovače GE IS200EHPAG1ABA EX2100

Vysokonapěťová pulzní zesilovací deska GE IS200EHPAG1ABA pro budicí systémy EX2100

Technické specifikace

• Značka: General Electric Industrial Systems
• Model: IS200EHPAG1ABA
• Kategorie: Vysokonapěťová pulzní zesilovací deska
• Řada: EX2100
• Konfigurace modulu: Jednoduchá nebo redundantní
• Kolíkové konektory: Celkem 14; 8 dvoukolíkových, 4 čtyřkolíkové, 2 šestikolíkové
• Transformátory: Osm kusů na desce
• Tranzistory: Deset kusů na desce
• Indikační LED: Jedna červená, pět zelených, šestnáct jantarových
• Konektory desky: Tři samičí konektory desky a čtrnáct kolíkových konektorů
• Rozsah měření: Nastaveno ve výrobě pro řízení spínání tyristorů SCR budiče
• Frekvenční odezva: Vyladěno pro časování pulzů EX2100
• Citlivost: Přizpůsobeno zpětnovazebním signálům budiče
• Linearita: Stabilní v celém jmenovitém rozsahu pulzního výstupu
• Rozlišení: Jemné řízení pulzních kroků pro spínání SCR
• Teplotní rozsah: Prostředí průmyslové skříně, viz příručka EX2100
• Odolnost vůči prostředí: Navrženo pro montáž do řídicí skříně
• Odolnost vůči rušení: Stíněné uspořádání omezuje zachytávání rušení

Hlavní funkce a uspořádání desky

• Deska přímo ovládá tyristory SCR a podporuje regulaci napětí budiče.
• Čtyři distanční sloupky v pravém horním rohu umožňují připojit volitelnou dceřinou desku.
• Skupiny konektorů jsou umístěny blízko distančních sloupků, aby byly signálové cesty krátké.
• LED diody na přední hraně poskytují rychlou zpětnou vazbu o stavu během uvádění do provozu.
• IS200EHPAG1ABA funguje v jednoduchém i redundantním zapojení.
• Společnost General Electric vyrobila tento modul pro platformu budicího systému EX2100.

Pokyny k instalaci

• Před instalací zkontrolujte, zda deska nemá ohnuté kolíky nebo poškozenou fólii.
• Přečtěte si instalační příručku EX2100 a dodržujte všechny bezpečnostní pokyny.
• Před zahájením práce odpojte napájení skříně a ověřte, že je zcela bez napětí.
• Zarovnejte tři samičí konektory desky a desku rovnoměrně usaďte.
• Opatrně spojte čtrnáct kolíkových konektorů, abyste nepoškodili svorky.
• Utáhněte montážní prvky momentem uvedeným v příručce.
• Po zapnutí zkontrolujte chování LED a ověřte správnou funkci.

Obsah balení

• Jedna pulzní zesilovací deska IS200EHPAG1ABA
• Jeden antistatický ochranný sáček
• Jedna přepravní krabice s pěnovou výstelkou
• Zasíláme prostřednictvím společností FedEx, UPS nebo DHL

Časté dotazy

• Otázka: V jakém stavu je zařízení IS200EHPAG1ABA?
  Odpověď: Dodáváme pouze zcela nové originální kusy.
• Otázka: Máte zařízení skladem?
  Odpověď: Ano, tuto desku máme skladem a objednávky můžeme ihned zpracovat.
• Otázka: Jak rychle zboží odesíláte?
  Odpověď: Odesíláme do pěti dnů prostřednictvím DHL, FedEx nebo UPS.
• Otázka: Mohu desku vrátit?
  Odpověď: Ano, zboží můžete vrátit do 30 dnů od doručení.
• Otázka: Funguje deska v redundantním zapojení EX2100?
  Odpověď: Ano, podporuje jednoduché i redundantní použití modulu.
• Otázka: Kolik má deska kolíkových konektorů?
  Odpověď: Má čtrnáct kolíkových konektorů ve třech provedeních.
• Otázka: Co signalizují přední LED diody?
  Odpověď: Stav desky signalizuje jedna červená, pět zelených a šestnáct jantarových LED diod.
• Otázka: Proč musím se svorkami zacházet opatrně?
  Odpověď: Některé svorky s kovovou fólií se mohou snadno ohnout nebo prasknout.
