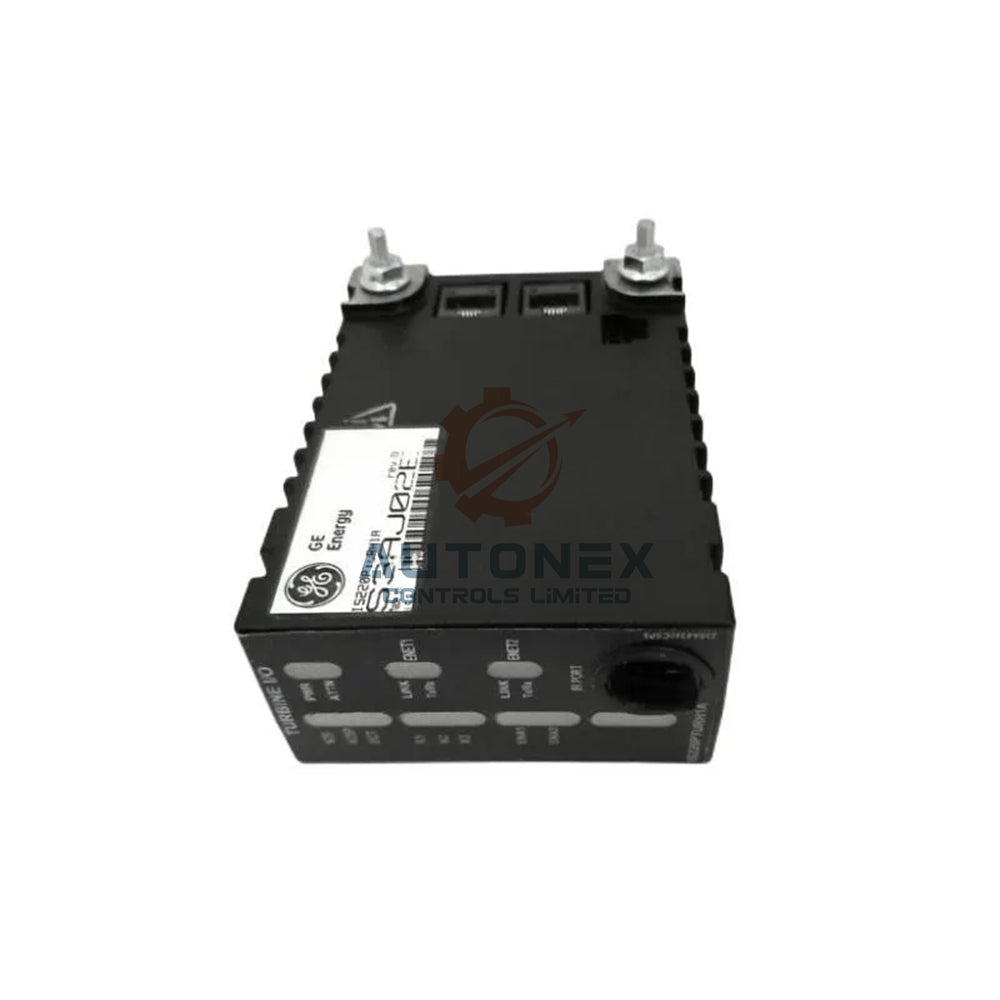

وحدة إدخال المزدوج الحراري General Electric IS220PTCCH1A لنظام Mark VIe

وحدة إدخال المزدوج الحراري IS220PTCCH1A من General Electric

• العلامة التجارية والطراز: General Electric IS220PTCCH1A (سلسلة Mark VIe).
• أنواع المزدوجات الحرارية: تدعم الأنواع E وJ وK وS وT (المؤرضة أو غير المؤرضة).
• نطاق الإدخال والدقة: تقيس من ‎-8 mV إلى ‎+45 mV باستخدام محول A/D بدقة 16 بت.
• الدقة ورفض التشويش: خطأ برمجي ≤0.25 °F؛ ورفض النمط المشترك 100 dB عند 50/60 Hz.
• المعالج والذاكرة: معالج دقيق AMD‑K6 بسرعة 300 MHz مع ذاكرة RAM وذاكرة فلاش.
• التحمل البيئي: تعمل من ‎‑30 °C إلى ‎+65 °C (‎‑22 °F إلى ‎+149 °F).
• إيثرنت والطاقة: منفذا RJ45 مزدوجان (10/100) ومدخل طاقة ثلاثي الأطراف مع بدء تشغيل تدريجي.
• التشخيص: مؤشرات LED ومنفذ أشعة تحت حمراء واختبارات ذاتية للذاكرة الفلاش وRAM والطاقة.

إرشادات التركيب

• ثبّت لوحة التوصيل بإحكام قبل تركيب حزمة IS220PTCCH1A.
• صِل الحزمة مباشرة بلوحة التوصيل باستخدام موصل DC‑37 ذي 37 طرفًا.
• ثبّت الحزمة على المسامير الملولبة بالقرب من منافذ إيثرنت لتجنب الضغط على الموصل.
• صِل كبل إيثرنت واحدًا أو كبلين؛ إذ تعمل الحزمة عبر أي من المنفذين.
• صِل موصل الطاقة؛ إذ تحد ميزة بدء التشغيل التدريجي من تيار الاندفاع.
• اضبط الوحدة باستخدام برنامج ToolboxST بما يتناسب مع تطبيقك.

المواصفات الفنية الرئيسية

• الشركة المصنّعة: General Electric (الولايات المتحدة).
• الطراز: IS220PTCCH1A (إصدار بتصنيف A).
• القنوات: 12 مدخلًا لكل حزمة؛ و24 مدخلًا باستخدام حزمتين.
• المحول ADC: دقة 16 بت لقياسات mV دقيقة.
• رفض النمط العادي: ‏250 mV RMS عند 50/60 Hz (±5%).
• جهد النمط المشترك: ‏±5 V DC.
• أقصى مقاومة للكبل: ‏450 Ω؛ والمسافة تصل إلى 300 متر.
• المكونات الداخلية: لوحة معالج BPPx + لوحة اكتساب.
• الأبعاد الفعلية: عرض 8.26 سم × 4.19 سم؛ الوزن: 1 lb.
• مرجع الدليل: GEH‑6721D للحصول على التعليمات الكاملة.

معلومات التغليف والشحن

• أبعاد الشحن: 12 × 12 × 12 بوصة (1 lb).
• تتضمن كل حزمة لوحة معالج واحدة ولوحة اكتساب واحدة.
• شركات الشحن المعتادة: FedEx وUPS وDHL.
• لا تتضمن العبوة أي شهادات أو مستندات ضمان.

الأسئلة الشائعة

• هل وحدة IS220PTCCH1A جديدة وأصلية؟
  نعم، نوفر وحدات جديدة وأصلية 100%.
• هل هذه الوحدة متوفرة في المخزون؟
  نعم، نحتفظ بوحدة IS220PTCCH1A في المخزون لتلبية الطلبات فورًا.
• ما المهلة اللازمة للشحن؟
  نشحن خلال 5 أيام عمل بعد تأكيد الطلب.
• ما شركات الشحن التي تستخدمونها؟
  نشحن عبر FedEx أو UPS أو DHL وفقًا لتفضيلك.
• هل يمكنني إرجاع الوحدة إذا لم تلبي احتياجاتي؟
  نعم، ندعم سياسة إرجاع لمدة 30 يومًا.
• هل هذه الوحدة متوافقة مع تكوينات TMR؟
  نعم، تدعم ثلاث حزم تكوين TMR مع 12 مزدوجًا حراريًا.
