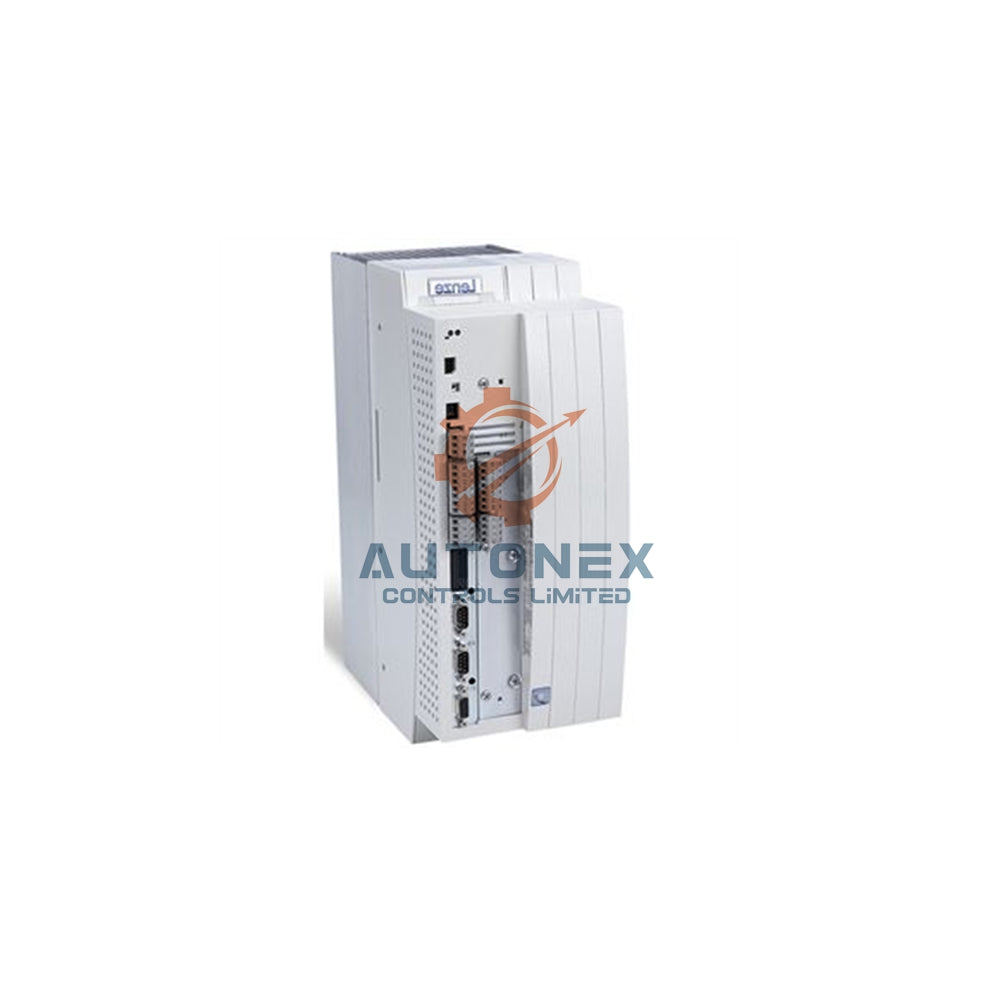

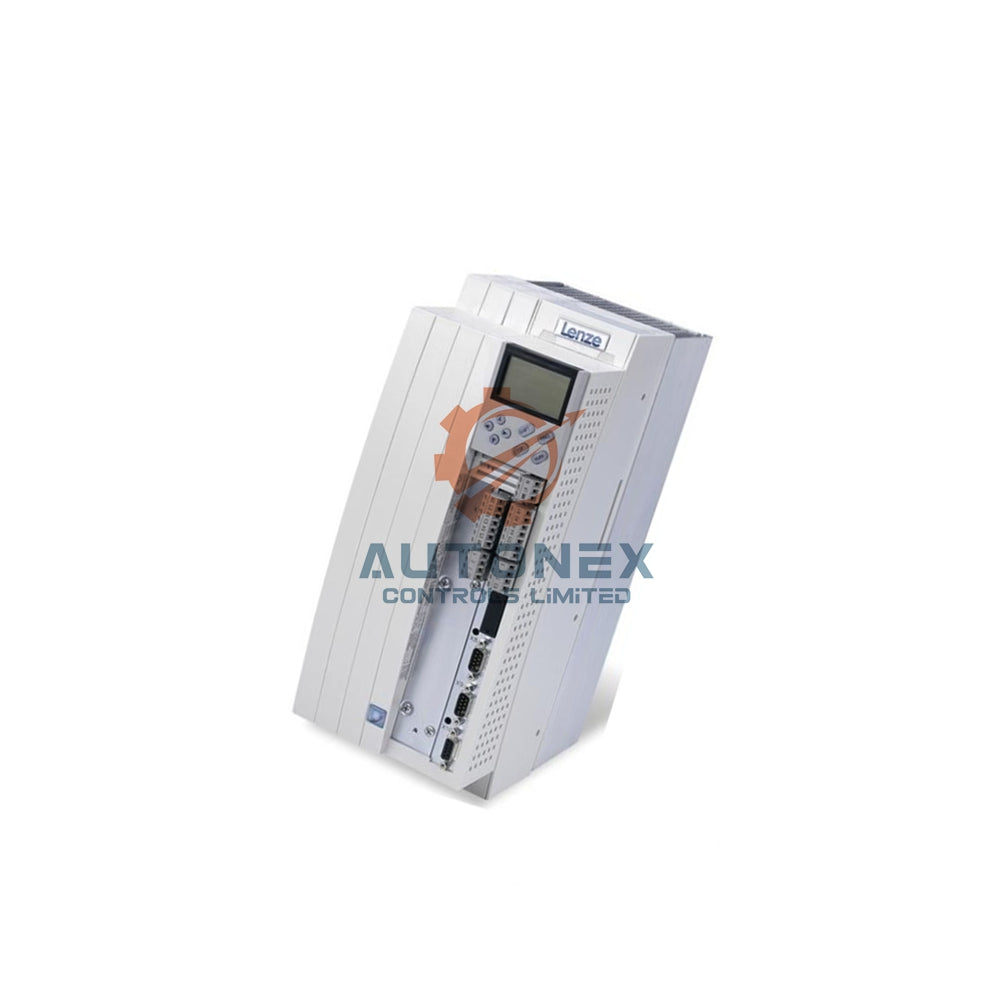

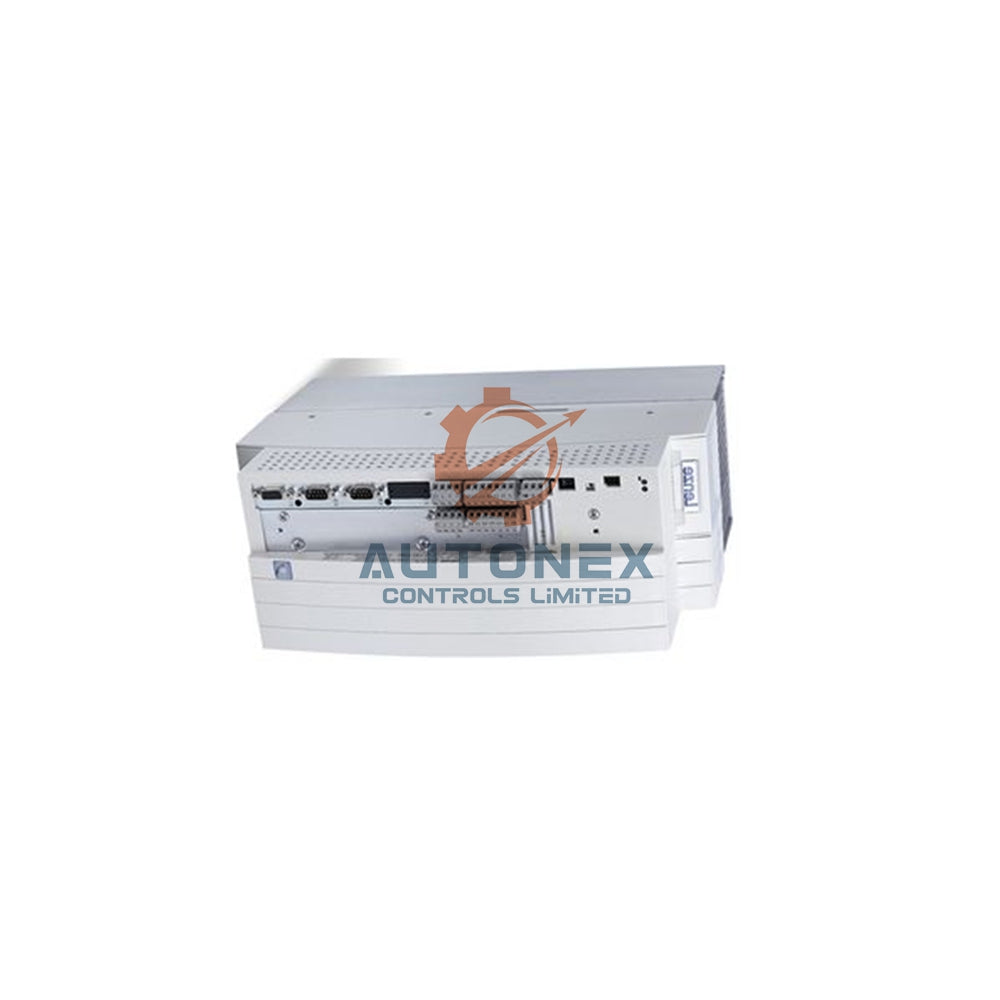

مُشكّل منحنيات سيرفو Lenze Global Drive 9300 EVS9322-EK

عاكس سيرفو Lenze Global Drive 9300 طراز EVS9322-EK

المواصفات الفنية

• العلامة التجارية: Lenze
• الطراز: EVS9322-EK
• السلسلة: عواكس سيرفو Global Drive 9300
• الفئة: عاكس سيرفو / مُشكِّل منحنيات الكامة
• القدرة الاسمية للمحرك: 0.75 kW لمحرك غير متزامن بأربعة أقطاب عند 400 V
• تيار الخرج الاسمي: 2.5 A اسميًا عند تردد تبديل 8 kHz
• أقصى تيار خرج: 3.8 A عند 8 kHz في وضع الحمل الزائد
• قدرة تحمل الحمل الزائد: 150% من التيار الاسمي
• التحكم: تحكم سيرفو موجَّه بالمجال (SC) للمحركات المتزامنة وغير المتزامنة
• المداخل التناظرية: 2، ±10 V (قابلة للتبديل إلى 0 إلى 20 mA)، 11 بت بالإضافة إلى الإشارة
• المخارج التناظرية: 2، 9 بت بالإضافة إلى الإشارة
• المداخل الرقمية: 6 (تمكين وحدة التحكم 1 بالإضافة إلى 5 قابلة للتعيين بحرية)، مستوى PLC وفقًا للمعيار IEC 61131-2
• المخارج الرقمية: 4، بقدرة 50 mA لكل مخرج
• مدخل المحوّل الدوّار: Sub-D ذو 9 سنون
• مدخل المشفّر: مدخل متعدد المشفّرات لمشفّرات TTL/SinCos التزايدية ومشفّرات Hiperface المطلقة
• مدخل/مخرج التردد الرقمي: مساران لكل منهما، Sub-D ذو 9 سنون
• جهد التغذية: 3/PE AC من 320 إلى 528 V اسميًا، بتردد من 45 إلى 65 Hz؛ أو DC من 460 إلى 740 V
• فقد القدرة عند 400 V: 110 W
• الأبعاد: 350 × 78 × 250 mm (الارتفاع×العرض×العمق)
• الوزن: 3.5 kg

الأسئلة الشائعة

• س: ما قدرة المحرك التي يدعمها EVS9322-EK؟
  ج: يشغّل محركًا غير متزامن بأربعة أقطاب بقدرة 0.75 kW عند 400 V.
• س: ما أجهزة التغذية الراجعة التي يمكنني توصيلها؟
  ج: يمكنك استخدام المحوّلات الدوّارة، والمشفّرات التزايدية TTL/SinCos، والمشفّرات المطلقة Hiperface.
• س: ما تيار الحمل الزائد الذي يوفره محرك الأقراص؟
  ج: يصل إلى 3.8 A عند تردد تبديل 8 kHz، أي ما يعادل 150% من التيار الاسمي.
• س: ما وحدات ناقل المجال المتوافقة مع فتحة AIF؟
  ج: تتوفر وحدات PROFIBUS DP وDeviceNet وINTERBUS وLECOM A/B.
• س: ما نطاق درجة حرارة التشغيل؟
  ج: يعمل محرك الأقراص في نطاق من 0 إلى +55 °C، مع خفض القدرة فوق +40 °C.
• س: ما سرعة الشحن لديكم؟
  ج: نشحن الوحدات المتوفرة في المخزون خلال 5 أيام عبر FedEx أو UPS أو DHL.
