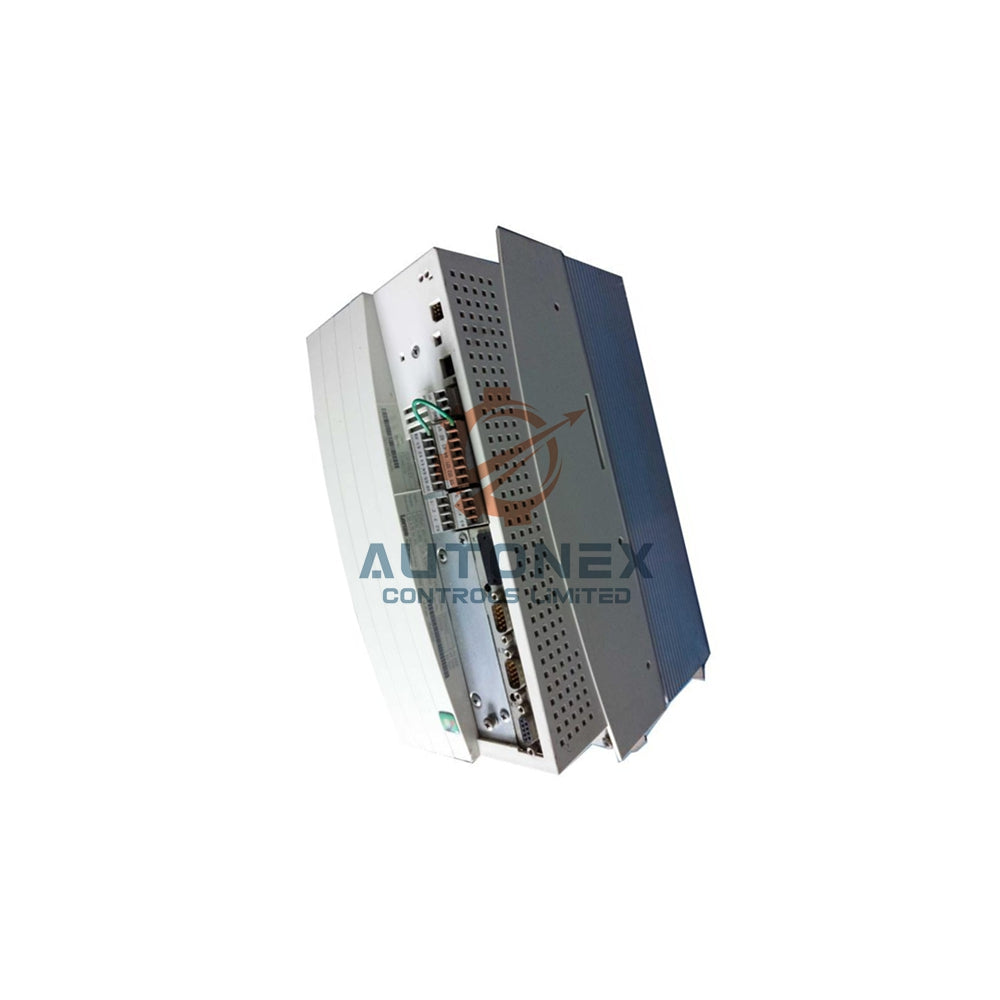

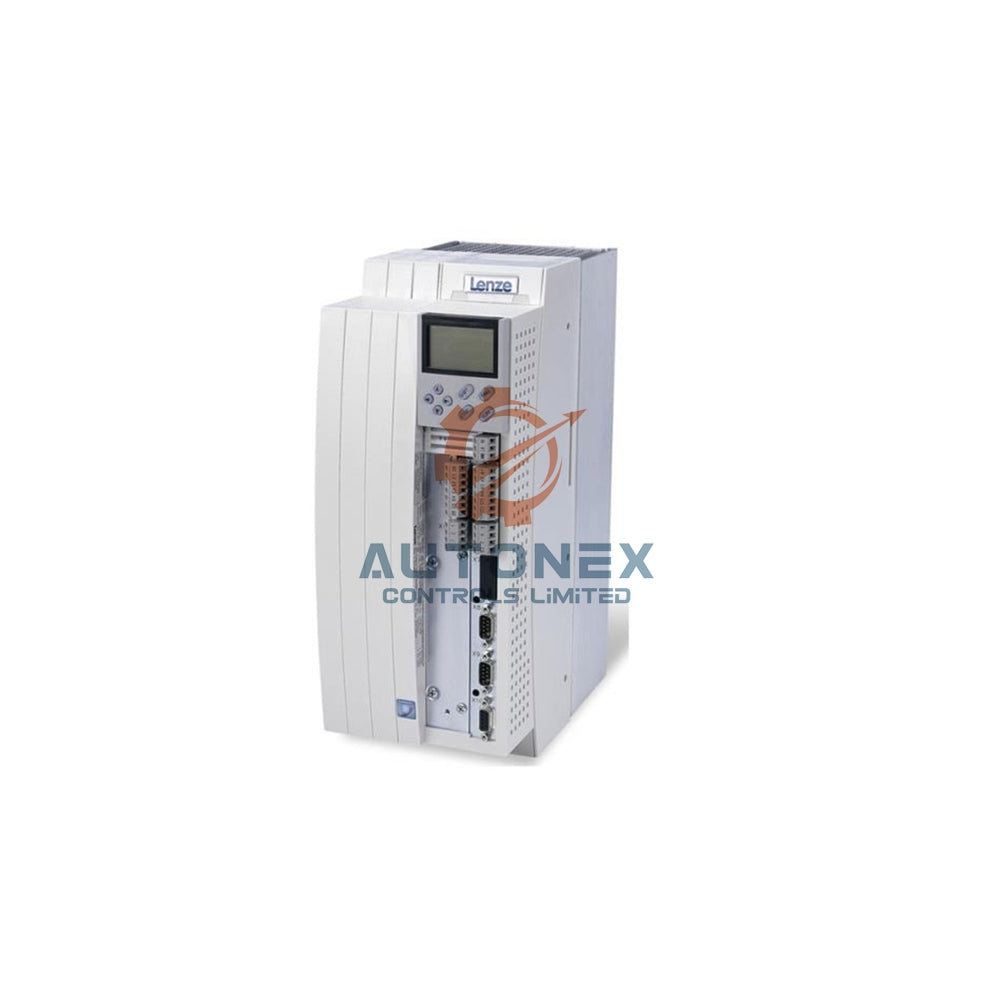

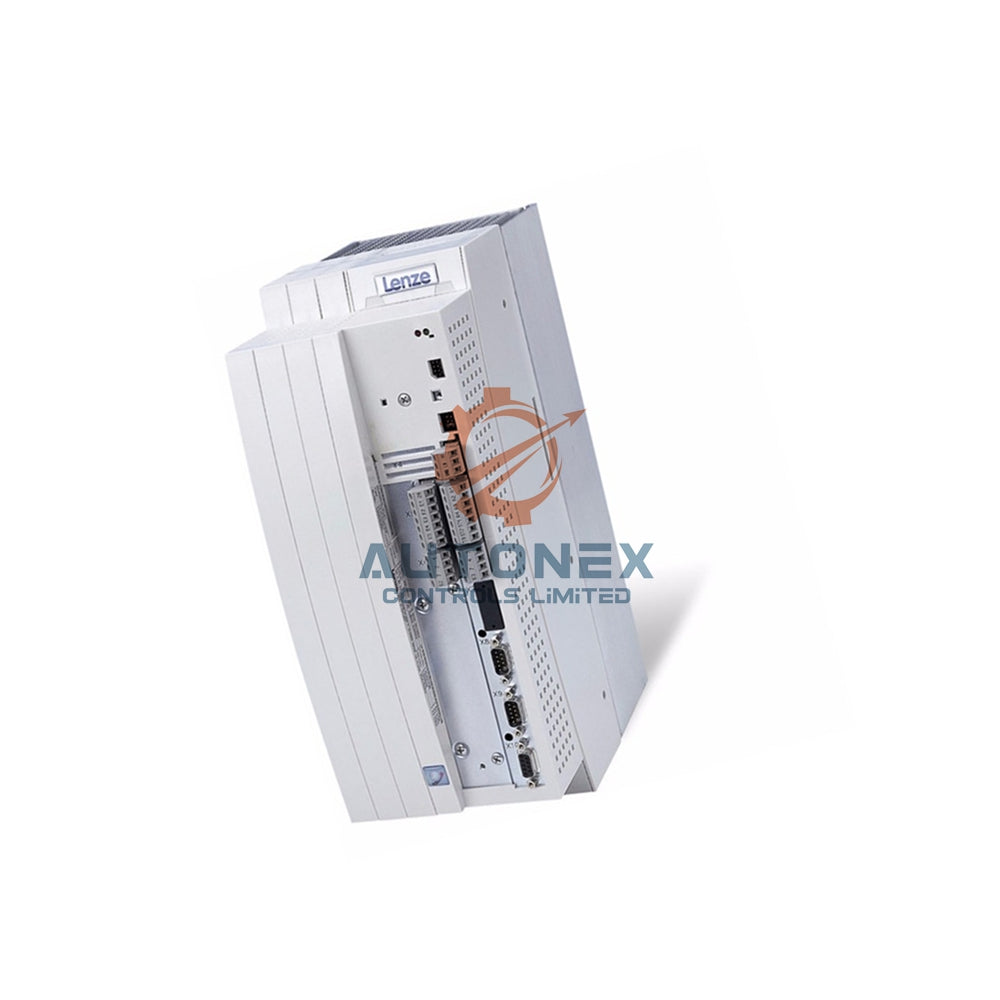

عاكس متجهات Lenze 9300 EVF9335-EVV030

محول تردد Lenze 9300 Vector EVF9335-EVV030

المواصفات الفنية

• العلامة التجارية: Lenze
• الطراز: EVF9335-EVV030
• السلسلة: 9300 vector
• الإصدار: EVV030 مع مرشح RFI مدمج، فئة الحد A
• قدرة المحرك الاسمية: 110 kW لمحرك غير متزامن رباعي الأقطاب عند 3 AC 400 V
• تيار الخرج: 210 A اسمي عند تردد مروّح 2 kHz
• أقصى تيار خرج: 315 A لمدة 60 s
• قدرة التحميل الزائد: 150% من عزم الدوران الاسمي لمدة 60 s
• طرق التحكم: التحكم بخصائص U/f (خطية أو تربيعية)، والتحكم المتجهي، والتحكم في السرعة دون مستشعر
• تردد المروّح: قابل للضبط على 1 أو 2 أو 4 kHz
• نطاق تردد الخرج: 0…600 Hz عند 16 kHz، و0…300 Hz عند 8 kHz، و0…150 Hz عند 2 أو 4 kHz للأحجام 9321–9333
• فقد الطاقة: 2.8 kW
• التبريد: مروحة داخلية مع تدفق هواء من الأسفل إلى الأعلى
• جهد الإمداد: 3/PE AC 340…456 V اسمي عند 45…65 Hz
• إمداد التيار المستمر: غير متاح في هذه المنصة بقدرة 110–400 kW
• درجة حرارة التشغيل: 0…+50 °C
• درجة حرارة التخزين: -20…+60 °C
• فئة الرطوبة: الفئة F، دون تكاثف
• درجة الحماية: IP20
• الأبعاد (الارتفاع×العرض×العمق): 1145×500×436 mm
• الوزن: 175 kg

الاتصالات وجودة الإشارة

• المنافذ المدمجة: واجهة أتمتة AIF (X1) لوحدة ناقل ميداني قابلة للتوصيل وناقل نظام CAN (X4)
• البروتوكول المدمج: يعمل ناقل نظام CAN بشكل قياسي على وحدة القيادة
• وحدات ناقل AIF الميداني: LECOM-A/B، PROFIBUS DP، CANopen، DeviceNet، INTERBUS وLON
• النطاق القياسي: لا توجد وحدة ناقل ميداني مدمجة، لذا اطلب وحدة AIF المتوافقة مع شبكتك
• تصميم مضاد للتداخل: يحد مرشح RFI المدمج من الفئة A من الانبعاثات الموصلة لضمان التشغيل المستقر
• الدقة والحساسية: يحافظ التحكم في السرعة دون مستشعر على استجابة دقيقة لعزم الدوران عبر النطاق 0…600 Hz

دليل التركيب

• ثبّت الوحدة التي تزن 175 kg على لوحة ثابتة أو هيكل أرضي، مع توفير خلوص لتدفق الهواء من الأسفل إلى الأعلى.
• وصّل مصدر طاقة 3/PE AC ضمن نطاق 340…456 V، وتأكد من أن تردد الخط يتراوح بين 45…65 Hz.
• حافظ على درجة الحرارة المحيطة عند +50 °C أو أقل، وتجنب تكاثف الرطوبة حول الخزانة.
• اضبط تردد المفرمة على 1 أو 2 أو 4 kHz وفقًا لمتطلبات المحرك والضوضاء.
• ركّب وحدة ناقل المجال AIF على X1 قبل توصيل محرك الأقراص بشبكة الأتمتة.
• استخدم كابلات المحرك والمشفّر المحمية للحفاظ على جودة الإشارة داخل خزانة التحكم.

محتويات العبوة

• 1 × عاكس تردد Lenze EVF9335-EVV030
• 1 × مخطط مطبوع لتعيين أطراف التوصيل والتوصيلات الكهربائية
• 1 × مجموعة أدوات التثبيت
• تغليف واقٍ للنقل الآمن عبر FedEx أو UPS أو DHL

دورة حياة المنتج والترحيل

• تدرج Lenze رمز الطلب هذا في وثائق المنتجات السابقة باعتباره محرك أقراص قديمًا.
• تحل أجيال محركات الأقراص الأحدث محل سلسلة 9300 vector بمرور الوقت.
• تدرج Lenze الطراز 9300 ضمن مجموعة الترحيل الرسمية إلى i950 إلى جانب 8200vector و8400 و9400.
• تعتمد عملية الانتقال إلى i950 على وحدة i950 PROFIBUS ومكتبة L_ICIP.
• لا يوجد بديل مباشر يحمل رمز الطلب نفسه، لذا خطط للترقية بعناية.

الأسئلة الشائعة

• س: ما قدرة المحرك التي يدعمها EVF9335-EVV030؟
  ج: يشغّل محركًا غير متزامن رباعي الأقطاب بقدرة 110 kW على مصدر طاقة 3 AC بجهد 400 V.
• س: ما مقدار الحمل الزائد الذي يمكن لمحرك الأقراص تحمله؟
  ج: يوفر عزمًا مقدرًا بنسبة 150% لمدة 60 s، ويصل الحد الأقصى لتيار الخرج إلى 315 A.
• س: ما نطاق تردد الخرج؟
  ج: يصل إلى 0…600 Hz عند 16 kHz، و0…300 Hz عند 8 kHz، و0…150 Hz عند 2 أو 4 kHz.
• س: هل يتضمن محرك الأقراص وحدة ناقل ميداني؟
  ج: لا، تقبل فتحة AIF وحدات قابلة للتوصيل مثل PROFIBUS DP وCANopen وDeviceNet.
• س: ما جهد الإمداد الذي يحتاج إليه؟
  ج: يعمل على 3/PE AC بجهد 340…456 V وتردد 45…65 Hz، ولا يمكن استخدام مصدر طاقة تيار مستمر.
• س: ما تصنيف الحماية والوزن؟
  ج: يوفر الهيكل حماية IP20، ويبلغ وزن الوحدة 175 kg.
• س: هل المنتج جديد ومتوفر في المخزون؟
  ج: نعم، نوفر وحدات أصلية جديدة تمامًا ومتوفرة في المخزون حاليًا.
• س: ما سرعة الشحن وما شركات الشحن التي تستخدمونها؟
  ج: نشحن خلال 5 أيام عبر DHL أو FedEx أو UPS.
• س: هل يمكنني إرجاع المنتج؟
  ج: نعم، نقبل الإرجاع خلال 30 يومًا من التسليم.
