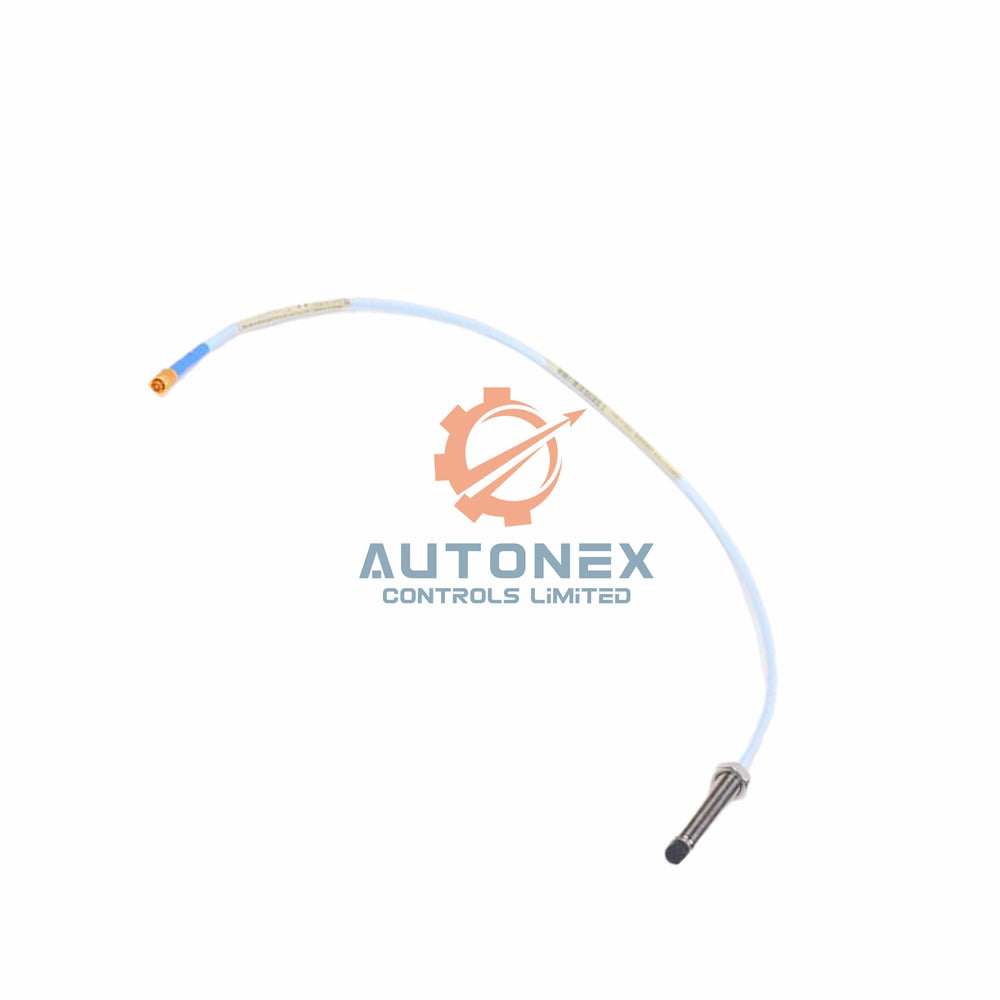

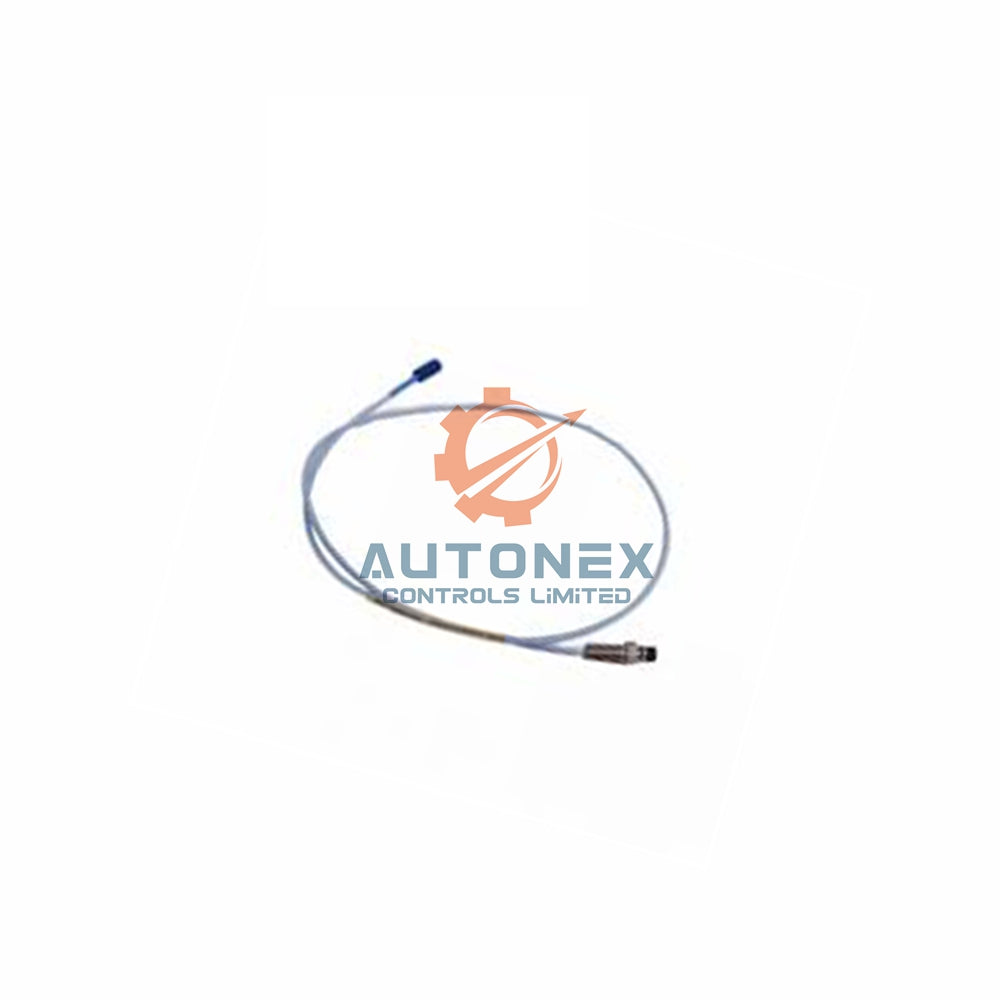

مسبار التقارب Bently Nevada 330905-05-10-10-01-00 NSv – نظرة فنية كاملة على سلسلة 3300 NSv

المواصفات الفنية الأساسية

• العلامة التجارية والطراز الكامل: Bently Nevada، 330905-05-10-10-01-00 (مسبار التقارب 3300 NSv).
• النطاق الخطي: 1.5 مم (60 ميل) بدءًا من 0.25 مم (10 ميل) حتى 1.75 مم (70 ميل).
• الإعداد الموصى به للفجوة: 1.0 مم (40 ميل).
• عامل المقياس التزايدي (ISF): 7.87 فولت/مم (200 مللي فولت/ميل) مع خطأ تبادل +12.5%/-20%.
• الانحراف عن أفضل خط مستقيم ملائم (DSL): أقل من ±0.06 مم (±2.3 ميل).
• استجابة التردد: من 0 إلى 10 كيلو هرتز (+0، -3 ديسيبل نموذجي) مع تمديد الأسلاك حتى 305 أمتار.
• مقاومة التيار المستمر للمسبار (طول 1.0 م): 4.2 ± 0.5 أوم (من المركز إلى الموصل الخارجي).
• مقاومة التيار المستمر لكابل التمديد: الموصل المركزي 0.220 أوم/م، الدرع 0.066 أوم/م.
• سعة كابل التمديد: 69.9 بيكوفاراد/متر نموذجي.
• درجة حرارة التشغيل: -52°C إلى +177°C (-62°F إلى +351°F).
• درجة حرارة التخزين: -52°C إلى +177°C (-62°F إلى +351°F).
• مادة طرف المسبار: بوليفينيلين سلفيد (PPS).
• مادة غلاف المسبار: فولاذ مقاوم للصدأ AISI 304.
• الحد الأدنى لقطر الهدف (مسطح): 8.9 مم (0.35 بوصة)؛ الموصى به 13 مم (0.5 بوصة).
• أقصى عزم دوران (غلاف المسبار M10X1): 0.56 نيوتن متر (5 إنش-رطل) شد بالأصابع، 22.6 نيوتن متر كحد أقصى لأول ثلاث خيوط.
• الحد الأدنى لنصف قطر الانحناء: 25.4 مم (1.0 بوصة) حتى مع درع من الفولاذ المقاوم للصدأ.
• ختم الضغط: أختام حلقة Viton تمنع الضغط التفاضلي بين الطرف والغلاف.

تفصيل كامل لتكوين الطلب

• النموذج الأساسي: 330905 = مسبار 3300 NSv، خيط M10X1، بدون درع.
• خيار الطول غير الملولب (-05): 50 مم.
• خيار الطول الكلي للغلاف (-10): 100 مم.
• خيار الطول الكلي (10): 1.0 متر (39 بوصة).
• خيار نوع الموصل والكابل (01): موصل كوكسيالي صغير ClickLoc مع واقي الموصل وكابل قياسي.
• خيار الموافقة الوكالية (-00): غير مطلوب (لا توجد موافقات وكالات).
• لذا الجزء الكامل 330905-05-10-10-01-00 يشمل كل هذه الخيارات في تجميع واحد.
• هذا مسبار التقارب 3300 NSv يستبدل ميكانيكيًا وكهربائيًا مسبار 3300 RAM الأقدم.
• تقدم مسبار NSv خصائص عرض جانبية متفوقة مقارنة بمسبار 190 من سلسلة 3000.

التحمل البيئي ومقاومة المواد الكيميائية

• مقاومة كيميائية محسنة مقارنة بمجس 3300 RAM تدعم تطبيقات ضاغط العمليات.
• عزل كابل المجس: فلوروإيثيلين بروبيلين (FEP) بتصميم كوكسيالي 75 أوم.
• مادة غلاف المجس AISI 304 SST تتحمل الظروف الصناعية القاسية.
• خاتم Viton O يوفر ختم ضغط موثوق دون اختبار ضغط قبل الشحن إلا إذا طُلب ذلك.
• نطاق درجة حرارة التشغيل من -52°C إلى +177°C يضمن الأداء في البيئات القاسية.
• درجة حرارة التخزين تتطابق مع نفس النطاق الواسع من -52°C إلى +177°C لتسهيل اللوجستيات.

الأسئلة المتكررة (FAQ)

• هل مجس 330905-05-10-10-01-00 NSv متوافق مع أنظمة 3300 RAM الحالية؟ نعم، هو قابل للتبادل ميكانيكياً وكهربائياً مع مجس 3300 RAM السابق من Bently Nevada.
• ما هو النطاق الخطي لهذا المجس؟ النطاق الخطي يمتد 1.5 مم (60 ميل) من 0.25 مم إلى 1.75 مم مسافة.
• هل لديكم هذا الطراز الدقيق 330905-05-10-10-01-00 في المخزون؟ نعم، نحتفظ بمخزون من هذا التكوين الكامل جاهز للطلب الفوري.
• ما هو إعداد الفجوة الموصى به لأفضل أداء؟ توصي Bently Nevada بإعداد فجوة 1.0 مم (40 ميل).
• ما هي الموافقات التي يشملها خيار -00؟ خيار -00 يعني عدم الحاجة إلى موافقات وكالات لهذا التكوين.
• هل يمكنني استخدام هذا المجس لقياس الموضع المحوري على الأعمدة الصغيرة؟ للأعمدة التي يقل قطرها عن 13 مم، قلل الفجوة لتقليل تغير معامل المقياس حسب الشكل 12.
• ما هو استجابة التردد مع تمديد الأسلاك الميدانية الطويلة؟ من 0 إلى 10 كيلو هرتز مع +0، -3 ديسيبل نموذجي حتى 305 أمتار من تمديد الأسلاك الميدانية.
• هل يتم اختبار ضغط المجس قبل الشحن؟ الوحدات القياسية لا تشمل اختبار الضغط؛ يرجى التواصل مع قسم التصميم المخصص إذا لزم الأمر.
• ما الطول الكلي لهذا المجس؟ خيار -10 يوفر طول مجس كلي 1.0 متر (39 بوصة).
• هل يعمل المجس مع حساس 3300 XL NSv Proximitor؟ نعم، يتصل مباشرة بحساس 3300 XL NSv Proximitor.
• ما نوع الموصل الذي توفره خيار -01؟ موصل كوكسيالي صغير ClickLoc مع واقي الموصل وكابل قياسي.
