مواصفات الوحدة الأساسية لوحدة التحكم المركزية ABB ‏07-KT-97

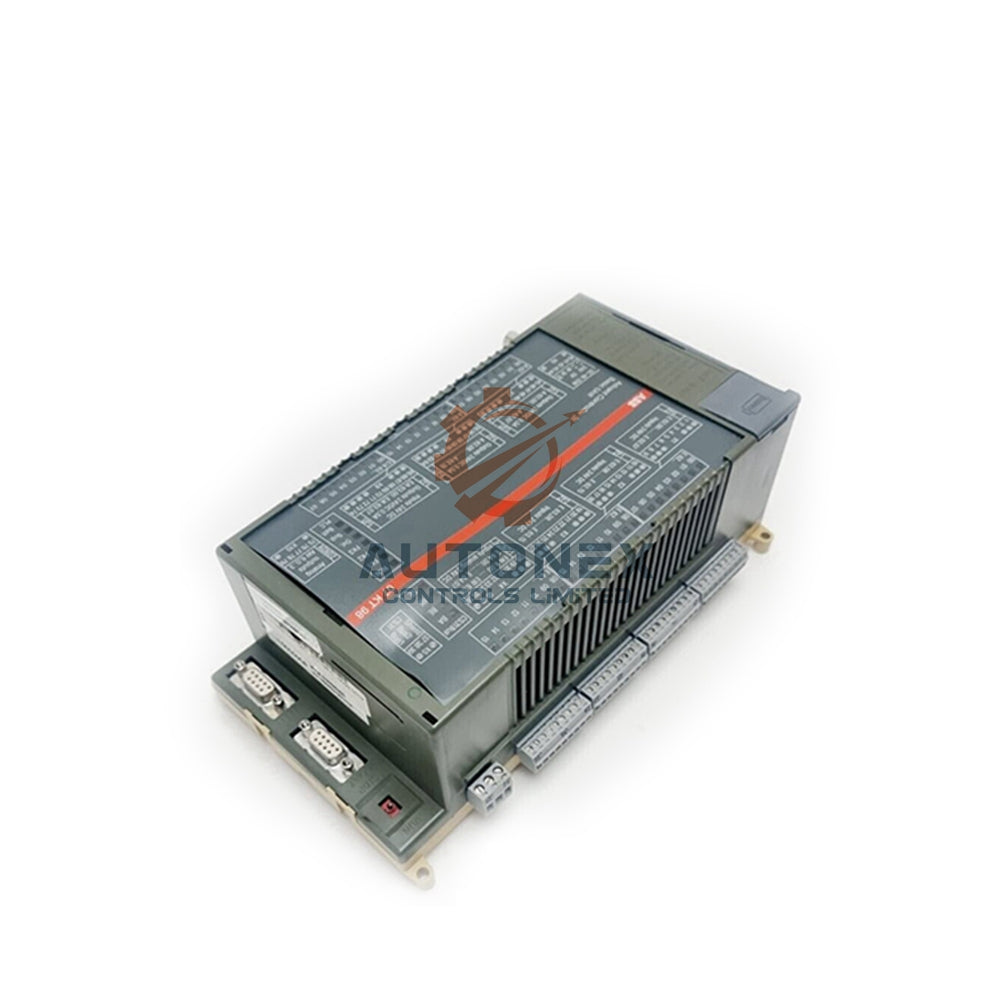

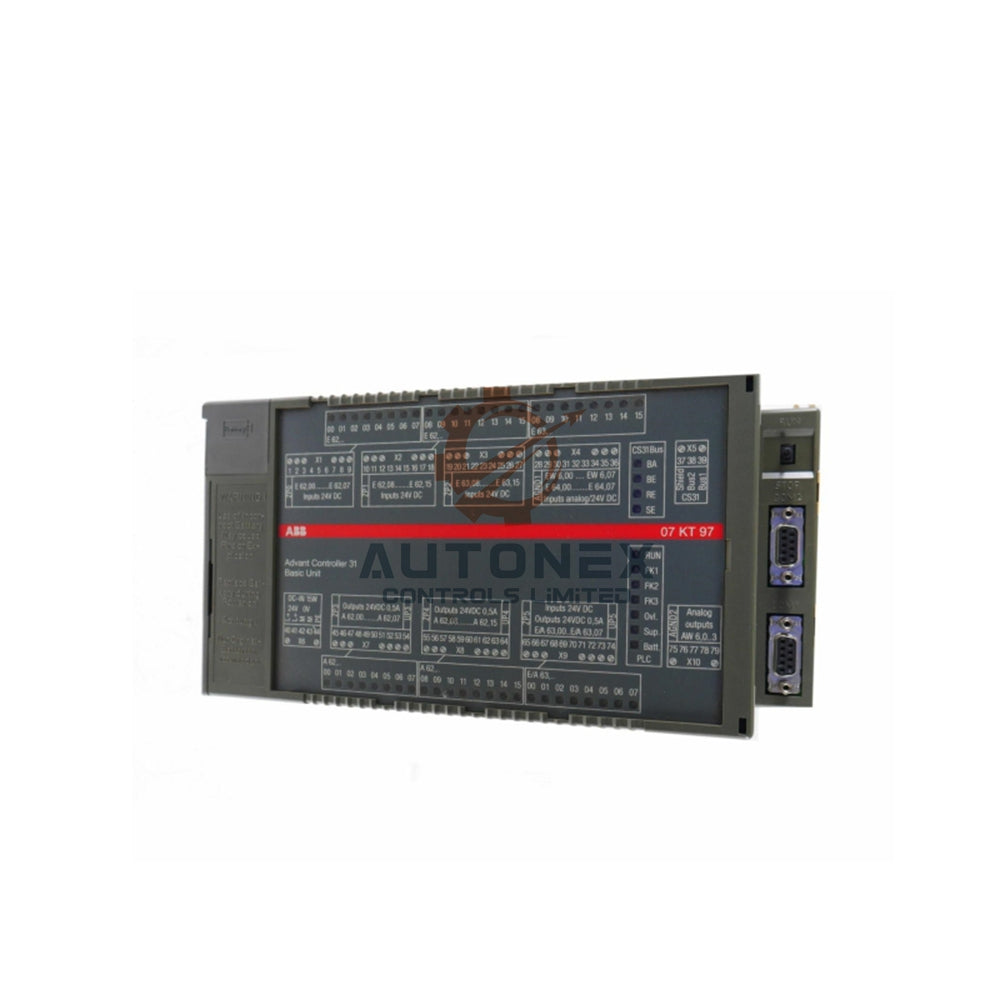

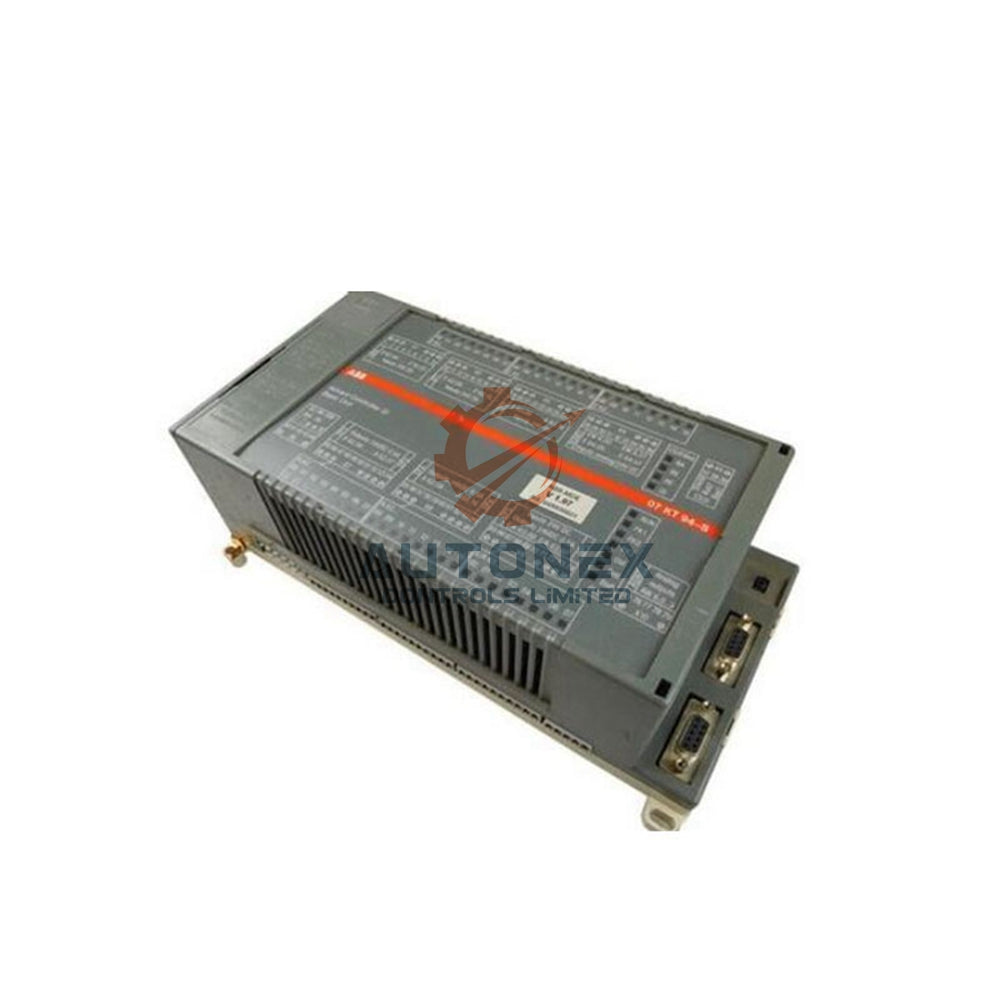

نظرة عامة على الوحدة الأساسية للوحدة المركزية ABB 07-KT-97

المواصفات التقنية الأساسية

• العلامة التجارية والطراز: ABB، 07-KT-97 (رقم الطلب GJR5 2530 00 R).
• سعة الإدخال/الإخراج الرقمي: 24 مدخلًا رقميًا، و16 مخرجًا ترانزستوريًا، و8 قنوات إدخال/إخراج رقمية قابلة للتهيئة.
• القنوات التناظرية: 8 مداخل تناظرية (قابلة للتهيئة لـ 0-10V و0-20mA وPt100) و4 مخارج تناظرية.
• توسعة ناقل النظام: يدعم ناقل CS31 ما يصل إلى 31 وحدة بعيدة لتوسعة الإدخال/الإخراج على نطاق واسع.
• الذاكرة المدمجة: ذاكرة Flash EPROM بسعة 512 kB (برنامج بسعة 480 kB) وذاكرة RAM بسعة 2 MB (برنامج بسعة 480 kB + متغيرات بسعة 256 kB).
• العداد عالي السرعة: 7 أوضاع تشغيل، ونطاق عد من -32768 إلى +32767، وتردد أقصى 50 kHz.
• الساعة الفعلية: دقة تبلغ ثانية واحدة مع بطارية ليثيوم احتياطية (الوحدة 07 LE 90، عمرها 5 سنوات).
• سرعة المعالجة: تبلغ عادةً 0.3 ms لكل 1 kB من البرنامج (65% بتات، 35% كلمات).

تفاصيل الإدخال/الإخراج والخصائص الكهربائية

• المداخل الرقمية (24 قناة): 3 مجموعات، تضم كل منها 8 قنوات؛ الإشارة 0 (-30V...+5V) / الإشارة 1 (+13V...+30V)، مع تأخير قدره 7 ms (قابل للتهيئة إلى 1 ms).
• المخارج الرقمية (16 ترانزستورًا): مجموعتان، تضم كل منهما 8 مخارج، بتيار اسمي 500 mA (حد أقصى 625 mA)، مع حماية من قصر الدائرة والحمل الزائد.
• الإدخال/الإخراج القابل للتهيئة (8 قنوات): مجموعة واحدة بمصدر تغذية مشترك UP5، وتعمل كمداخل أو مخارج.
• المداخل التناظرية (8 قنوات): مقاومة دخل الجهد >100 kΩ، ومقاومة دخل التيار ~330 Ω، مع دعم Pt100 (سلكين/3 أسلاك).
• المخارج التناظرية (4 قنوات): دعم 0-20mA، مع دقة عالية وعزل.
• مصدر التغذية: 24 V DC اسميًا، وتيار أقصى 0.35 A، مع حماية من عكس القطبية.
• مؤشرات LED: تعرض 60 لمبة LED حالات التشغيل والأخطاء لكل قناة إدخال/إخراج.
• التوصيلات: أطراف لولبية قابلة للإزالة؛ يستخدم ناقل CS31 مقطعًا أقصى 2.5 mm²، بينما تستخدم التوصيلات الأخرى مقطعًا أقصى 1.5 mm².

ميزات الاتصال والتوسعة

• الواجهات التسلسلية: منفذان للبرمجة أو الاتصال بواجهة HMI.
• الواجهة المتوازية: منفذ خاص واحد لمعالجات الاتصال (مثل Profibus DP وARCNET® وMODBUS®).
• ناقل نظام CS31: يوسّع الإدخال/الإخراج إلى 992 مدخلًا رقميًا و992 مخرجًا و224 مدخلًا تناظريًا و224 مخرجًا تناظريًا.
• توسعة الذاكرة: بطاقة Smart Media (Flash) لتخزين البيانات وإعادة تحميل البرنامج.
• ذاكرة البيانات: 8192 علمًا بتّيًا، و8192 علمًا كلميًا، و1024 علمًا مزدوج الكلمة، و256 منظمًا تسلسليًا.
• التحكم في التنفيذ: تعدد مهام دوري ومتحكم بالوقت (20 مهمة)، مع مؤقتات وعدادات غير محدودة.
• الوظائف الخاصة: متحكمات PI/PID، وحسابات 32-bit، واتصال ASCII، وعمليات حسابية بالفاصلة العائمة.

البيئة والحماية والتركيب

• طول الكابل: حد أقصى 600 m للكابلات غير المحمية (المداخل) و400 m (المخارج)، وما يصل إلى 1000 m للكابلات المحمية.
• الحماية: تشمل المخارج الحماية من قصر الدائرة والحمل الزائد وعكس القطبية.
• الأحمال الحثية: إزالة مغنطة داخلية باستخدام فارستور، وتردد تبديل أقصى 0.5 Hz.
• أحمال المصابيح: تردد تبديل أقصى 11 Hz مع حمل أقصى 5 W.
• التركيب: يدعم التركيب على قضيب DIN أو التركيب المباشر على اللوحة.
• نطاق درجة الحرارة: مصمم للبيئات الصناعية (راجع التفاصيل في الدليل).
• البطارية الاحتياطية: تضمن بطارية الليثيوم القابلة للاستبدال الاحتفاظ بمحتويات RAM لمدة 5 سنوات عند 25°C.
• الحماية بكلمة مرور: أمان على مستوى الأجهزة لبيانات البرنامج والتهيئة.

التركيب والتغليف والخدمات اللوجستية

• دليل التركيب: استخدم الأطراف اللولبية القابلة للإزالة؛ واحرص على التأريض السليم وراعِ فروق الجهد المحتملة (±1 V بين AGND وM).
• محتويات العبوة: الوحدة الأساسية 07-KT-97، وكتل التوصيل، وقرص CD للتوثيق، ووحدة البطارية (07 LE 90).
• خيارات الشحن: نشحن عبر FedEx أو UPS أو DHL خلال 5 أيام عمل.
• حالة المخزون: جميع المنتجات جديدة تمامًا ومتوفرة في المخزون للشحن الفوري.
• سياسة الإرجاع: فترة إرجاع مدتها 30 يومًا للمنتجات غير المستخدمة وفي عبوتها الأصلية.
• ملحقات التركيب: مشابك قضيب DIN والبراغي مضمّنة في العبوة.
• ملاحظات التوصيلات: استخدم كابلات محمية للإشارات التناظرية لتجنب التداخل؛ وتأكد من أن توصيلات ناقل CS31 تستوفي مواصفة 2.5 mm².

الأسئلة الشائعة (FAQ)

• س: هل يتوافق 07-KT-97 مع Profibus DP؟
  ج: نعم، فهو يدعم Profibus DP وARCNET® وMODBUS® عبر الواجهة المتوازية.
• س: هل يمكنني تهيئة المداخل التناظرية كمداخل رقمية؟
  ج: نعم، يمكن تهيئة كل مدخل تناظري كمدخل رقمي (عتبة +13V).
• س: ما أقصى قدرة لتوسعة الإدخال/الإخراج؟
  ج: عبر ناقل CS31، يمكنك إضافة ما يصل إلى 992 نقطة إدخال/إخراج رقمية و224 قناة تناظرية.
• س: كيف يمكنني إجراء نسخ احتياطي للبرنامج؟
  ج: استخدم بطاقة Smart Media (Flash) أو ذاكرة RAM المدمجة المدعومة بالبطارية.
• س: ما زمن معالجة 1 kB من البرنامج؟
  ج: يبلغ زمن الدورة المعتاد 0.3 ms (65% بتات، 35% كلمات)، أو 0.22 ms للتعليمات البرمجية المحسّنة.
• س: هل كتل التوصيل قابلة للإزالة؟
  ج: نعم، فهي من النوع اللولبي وقابلة للسحب لتسهيل الصيانة.
• س: ما تردد عدّاد السرعة العالية؟
  ج: يعمل العداد حتى 50 kHz مع 7 أوضاع قابلة للتهيئة.
• س: هل تتضمن الوحدة ساعة فعلية؟
  ج: نعم، تحتوي على RTC مدمجة بدقة ثانية واحدة وبطارية احتياطية.
