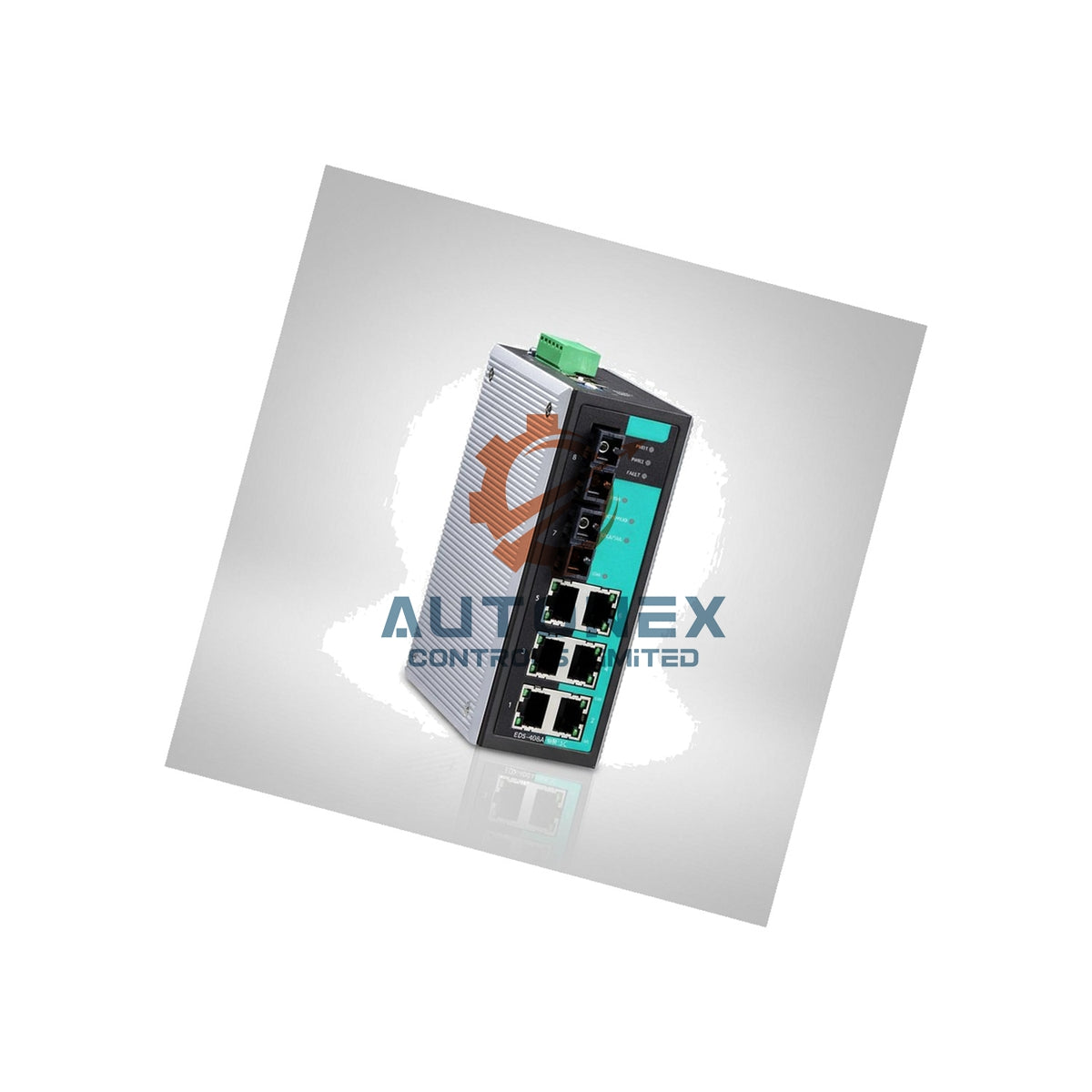

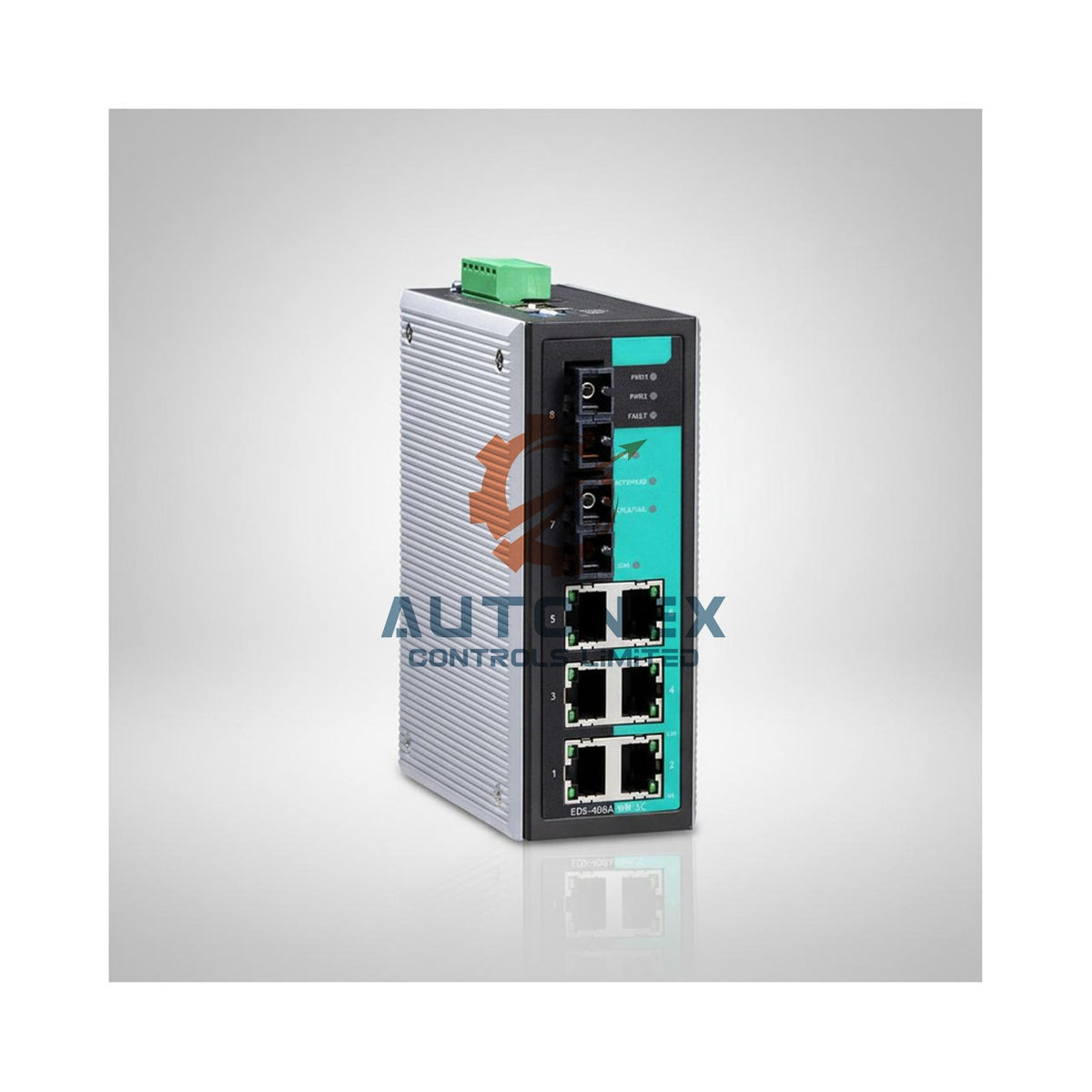

EDS-408A-MM-SC Moxa басқарылатын өнеркәсіптік Ethernet коммутаторы

Moxa компаниясының EDS-408A-MM-SC басқарылатын өнеркәсіптік Ethernet коммутаторы

Аппараттық құрал және порт конфигурациясы

• Бренд: Moxa; Модель: EDS-408A-MM-SC; Серия: EDS-408A сериясы.
• Коммутатор түрі: DIN-рейкаға орнатылатын ықшам корпусы бар, 2-деңгейлі басқарылатын құрылғы.
• RJ45 порттары: Алты 10/100BaseT(X) порты автоматты келісуді және auto MDI/MDI-X функциясын қолдайды.
• Талшықты-оптикалық порттар: Екі 100BaseFX көпмодалы порты 1300 nm жиілігінде SC коннекторларын пайдаланады.
• Талшықты-оптикалық қашықтық: 50/125 µm OM1 талшығы арқылы байланыс әдетте 5 km-ге дейін жетеді.

Коммутация өнімділігі және байланыс

• MAC кестесі: Коммутатор мекенжайларды тиімді үйрену үшін 8 K жазбаны сақтайды.
• Пакет буфері: 1 Mbit буфері қысқа мерзімді трафик ағындарын қабылдайды.
• MTBF: Telcordia Bellcore GB стандарттарына сәйкес 1,253,072 сағат.
• Протоколдар: Құрылғы өнеркәсіптік интеграцияға арналған EtherNet/IP және Modbus TCP протоколдарын қолдайды.
• Резервтеу: Turbo Ring v1/v2, Turbo Chain және RSTP/STP 250 коммутаторда байланысты 20 мс-тан аз уақытта қалпына келтіреді.
• Басқару: Веб-интерфейс, Telnet, RS-232 RJ45 консолі, SNMPv1/v2c/v3 және Windows утилитасы.
• Уақытты синхрондау: NTP және SNTP желілік құрылғылардың уақытын сәйкестендіреді.

Электрлік және қоршаған орта көрсеткіштері

• Қорек кернеуі: Номиналды кернеуі 12/24/48 VDC, жұмыс ауқымы 9.6-дан 60 VDC-ке дейін.
• Резервтік кірістер: Қос қуат кірісі желінің қолжетімділігін арттырады.
• Кіріс тогы: 24 VDC кезінде ең көбі 0.30 A, 12 VDC кезінде 0.61 A және 48 VDC кезінде 0.16 A.
• Қорғаныс: Артық жүктеме тогынан және кері полярлықтан қорғаныс стандартты түрде орнатылған.
• Жұмыс температурасы: Стандартты модельдер үшін -10-нан 60 °C-қа дейін.
• Сақтау температурасы: -40-тан 85 °C-қа дейін, қаптамасымен бірге өлшенген.
• Ылғалдылық: Салыстырмалы ылғалдылық 5-тен 95%-ға дейін, конденсациясыз.
• Қорғаныс деңгейі: IP30 металл корпусы шаңнан және құралдардың енуінен қорғайды.

Физикалық сипаттамалары және орнату нұсқаулығы

• Өлшемдері: Корпусының өлшемі 135 × 53.6 × 105 mm (биіктігі × W × тереңдігі).
• Салмағы: Коммутатор корпусының салмағы 0.65 kg.
• Орнату: DIN-рейкаға орнату стандартты түрде қарастырылған; қабырғаға орнату үшін қосымша жинақ қажет.
• 1-қадам: Құрылғыны құрғақ, желдетілетін шкаф ішіндегі стандартты DIN-рейкаға орнатыңыз.
• 2-қадам: Резервтеу үшін екі тұрақты ток кірісін бөлек қуат көздеріне жалғаңыз.
• 3-қадам: Мыс кабельді құрылғыларды Cat5e немесе одан жоғары санаттағы кабельмен алты RJ45 портына жалғаңыз.
• 4-қадам: Талшықты құрылғыларды екі SC порты арқылы жалғап, 1300 nm сигналын тексеріңіз.
• 5-қадам: Веб-интерфейске немесе консольге кіріп, қажетіне қарай Turbo Ring не RSTP баптаңыз.

Қаптама ішіндегілер

• 1 × басқарылатын өнеркәсіптік Ethernet коммутаторы EDS-408A-MM-SC.
• 1 × DIN-рейкаға орнату жинағы.
• 1 × RS-232 RJ45 консоль кабелі.
• 1 × құжаттама және жылдам орнату нұсқаулығы.
• Жаһандық жеткізу үшін FedEx, UPS және DHL қызметтері қолжетімді.

Жиі қойылатын сұрақтар

• Бұл коммутатор жаңа әрі түпнұсқа ма? Иә. Біз зауыттан жаңа түпнұсқа құрылғыларды ұсынамыз және шұғыл тапсырыстар үшін қоймада ұстаймыз.
• Жеткізу қанша уақытта жүзеге асырылады? Тапсырыстарды DHL, FedEx және UPS сияқты кең таралған тасымалдаушылармен бес күн ішінде жөнелтеміз.
• Өнімді қайтаруға бола ма? Иә. Стандартты қайтару саясатымызға сәйкес 30 күн ішінде қайтаруға қабылдаймыз.
• 100BaseFX портына қандай талшықты кабель қажет? 5 км байланыс үшін SC коннекторлары бар 50/125 µm OM1 көпмодалы талшықты пайдаланыңыз.
• Коммутатор резервтік қуат көзін қолдай ма? Иә. Онда екі тұрақты ток кірісі, сондай-ақ артық жүктемеден және кері полярлықтан қорғау бар.
• Қандай резервтеу протоколдары қолжетімді? Turbo Ring v1/v2, Turbo Chain және RSTP/STP протоколдарының барлығы осы модельде жұмыс істейді.
• Жұмыс температурасының ауқымы қандай? Стандартты модельдер конденсацияланбайтын ылғалдылық жағдайында -10-нан 60 °C-қа дейін жұмыс істейді.
• Қанша MAC мекенжайын үйрене алады? MAC кестесінде 8 мың жазба, ал пакет буферінде 1 Mbit сыйымдылық бар.
