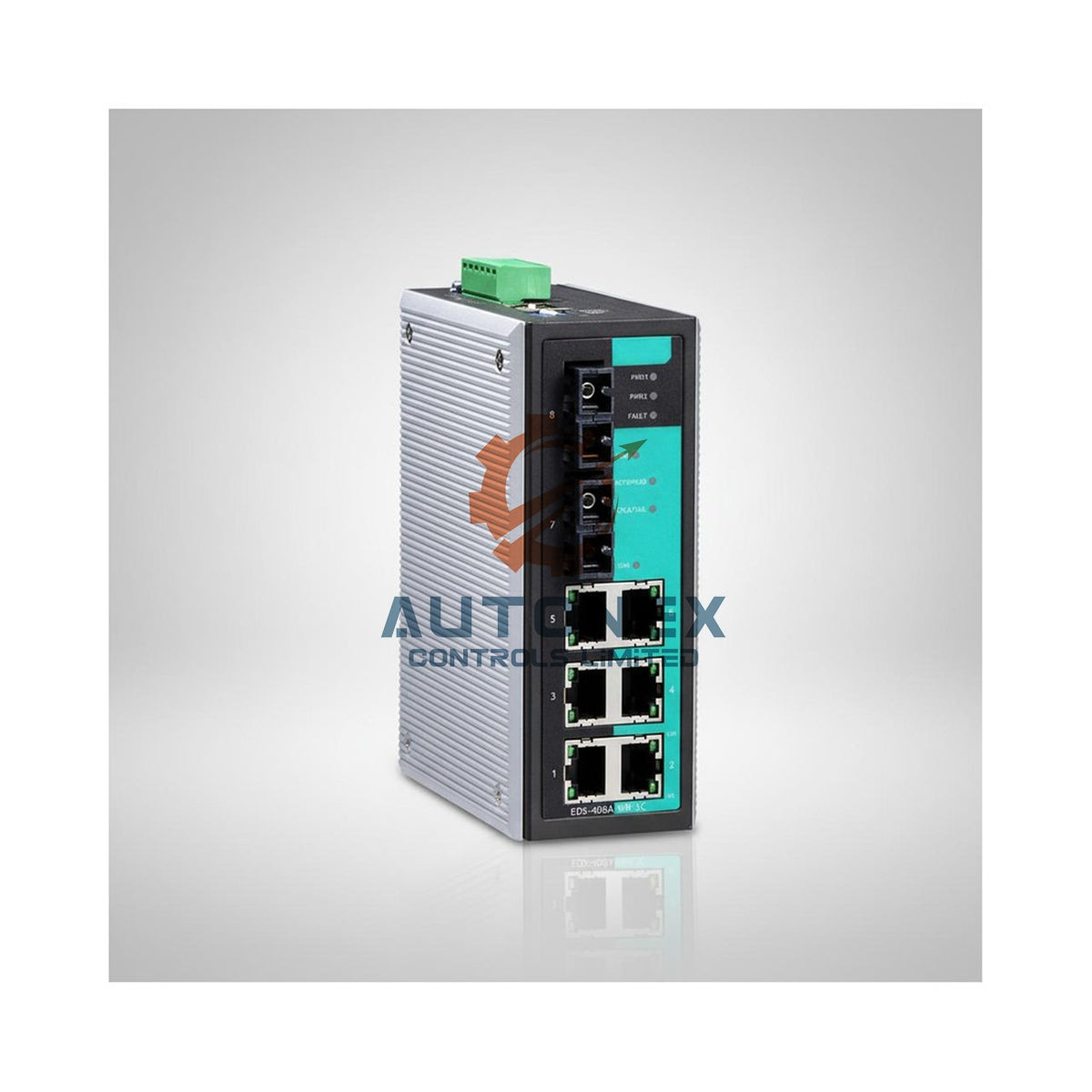

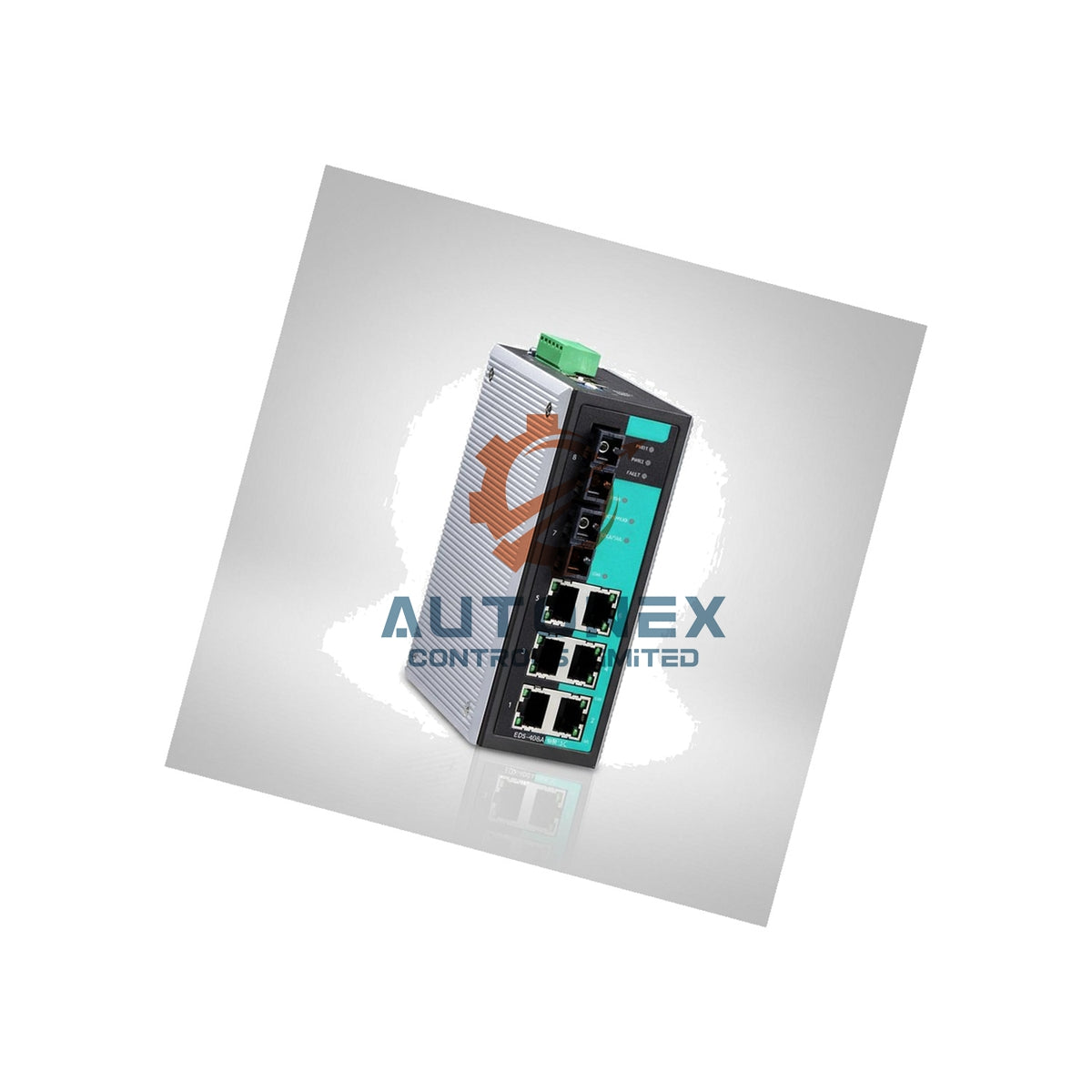

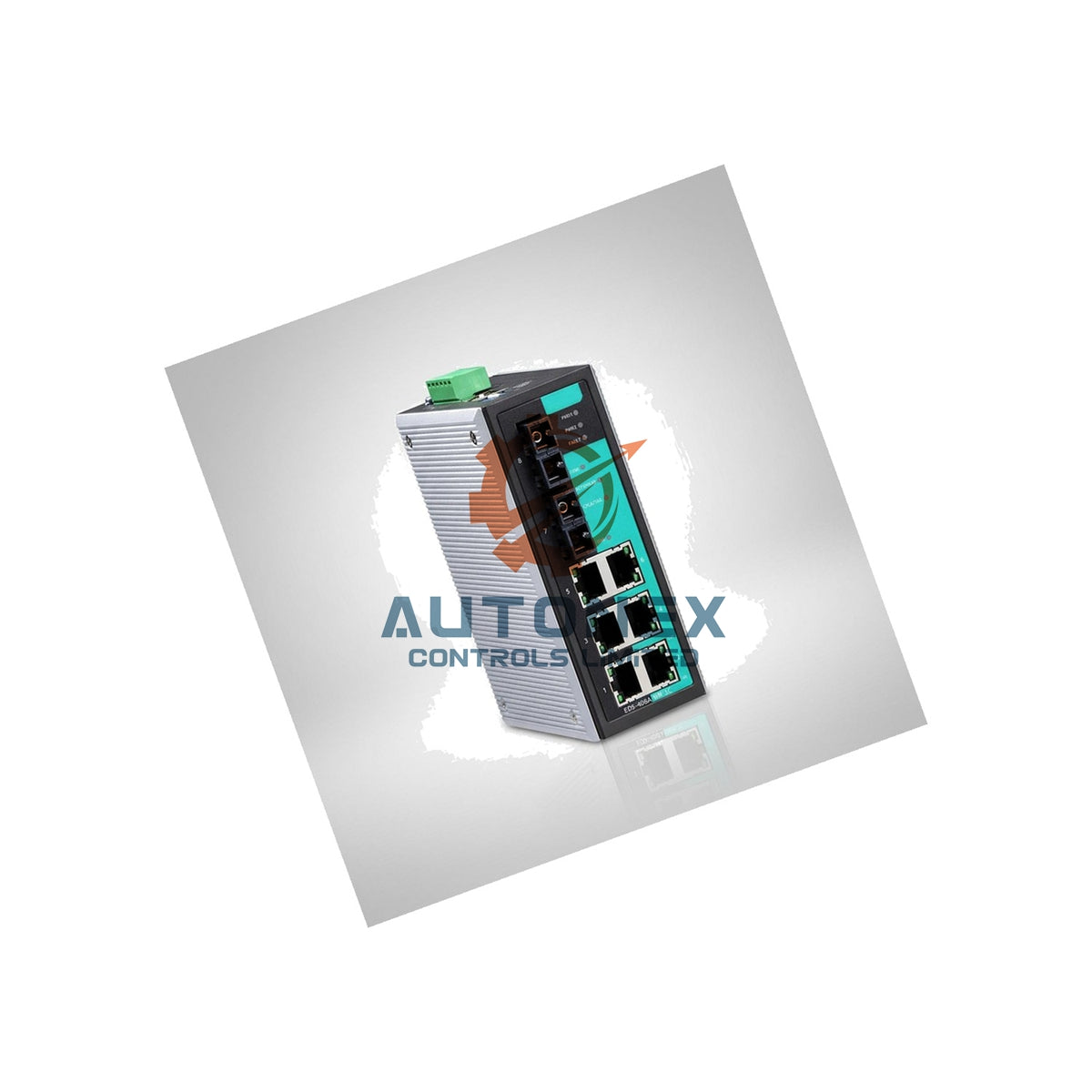

EDS-408A-3M-ST Moxa EDS-408A сериялы 2-деңгейлі коммутатор

EDS-408A-3M-ST Moxa EDS-408A Series басқарылатын Ethernet коммутаторы

Негізгі техникалық сипаттамалары

• Моделі: EDS-408A-3M-ST; Бренді: Moxa; Сериясы: EDS-408A Series; Санаты: басқарылатын 2-деңгейлі өнеркәсіптік Ethernet коммутаторы
• RJ45 порттары: автокелісу және auto MDI/MDI-X қолдауы бар 5 × 10/100BaseT(X)
• Талшықты-оптикалық порттар: толқын ұзындығы 1300 nm, ST қосқыштары бар 3 × 100BaseFX көпмодалы порты
• Талшықты кабель арқылы жеткізу қашықтығы: 50/125 µm OM1 кабелімен әдетте 5 km-ге дейін
• MAC кестесі: 8 K жазба; пакет буфері: 1 Mbits
• MTBF: Telcordia Bellcore GB стандарты бойынша 1,253,072 сағат
• Протоколдар: өнеркәсіптік автоматтандыру жүйелерімен интеграциялауға арналған EtherNet/IP және Modbus TCP
• Резервтеу: Turbo Ring v1/v2, Turbo Chain, RSTP/STP; 250 коммутаторда қалпына келу уақыты 20 мс-тан аз
• Басқару: Web UI, Telnet, RS-232 RJ45 консолі, SNMPv1/v2c/v3, Windows утилитасы, NTP/SNTP
• Қуат кернеуі: номиналды 12/24/48 VDC, жұмыс ауқымы 9.6–60 VDC
• Кіріс тогы: 24 VDC кезінде ең көбі 0.35 A (12 VDC кезінде 0.73 A, 48 VDC кезінде 0.18 A)
• Артық жүктемеден және кері полярлықтан қорғалған екі қосалқы қуат кірісі

Қоршаған орта және физикалық сипаттамалары

• Жұмыс температурасы: стандартты модельдер үшін -10–60 °C
• Сақтау температурасы: қаптамасымен бірге -40–85 °C
• Салыстырмалы ылғалдылық: 5–95%, конденсациясыз
• Қорғаныс дәрежесі: IP30 металл корпусы
• Өлшемдері: 135 × 53.6 × 105 mm (H×W×D)
• Салмағы: 0.89 kg
• Орнату: стандартты DIN-рейка; қабырғаға орнатуға арналған қосымша жиынтық бар

Орнату нұсқаулығы

• EDS-408A-3M-ST құрылғысын қорғалған шкаф ішіндегі стандартты DIN-рейкаға орнатыңыз
• Артық қуат кірістерін полярлығын сақтай отырып, 12/24/48 VDC көздеріне қосыңыз
• Электромагниттік кедергілерді азайту үшін RJ45 порттарына экрандалған Cat5e кабельдерін пайдаланыңыз
• Сигнал жоғалуын болдырмау үшін жалғамас бұрын ST талшықты-оптикалық коннекторларын тазалаңыз
• Құрылғыны қуат көзіне қосқаннан кейін жарықдиодты индикаторлар арқылы байланыс күйін тексеріңіз
• Сақина топологиясын баптау үшін әдепкі IP мекенжайы арқылы веб-интерфейске кіріңіз
• Сақина топологияларында желіні жылдам қалпына келтіру үшін Turbo Ring немесе RSTP функциясын қосыңыз
• Өнеркәсіптік ЭМС талаптарына сай болу үшін металл корпусын жерге дұрыс қосыңыз

Қаптама ішіндегілер

• 1 × Moxa EDS-408A-3M-ST өнеркәсіптік Ethernet коммутаторы
• 1 × DIN-рейкаға орнату жинағы
• 1 × RS-232 консоль кабелі
• 1 × Жылдам орнату нұсқаулығы
• Тұтынушының қалауына қарай FedEx, UPS немесе DHL арқылы жеткізу

Жиі қойылатын сұрақтар

• Q: EDS-408A-3M-ST қандай талшықты-оптикалық коннекторды пайдаланады?
  A: Ол 1300 nm толқын ұзындығындағы 100BaseFX көпмодалы талшықты-оптикалық кабельге арналған ST коннекторларын пайдаланады.
• Q: Талшықты-оптикалық кабель арқылы деректерді берудің ең үлкен қашықтығы қандай?
  A: Коммутатор 50/125 µm OM1 талшықты-оптикалық кабель арқылы әдетте 5 км-ге дейінгі қашықтықты қолдайды.
• Q: Бұл коммутатор резервтік қуат кірістерін қолдай ма?
  A: Иә, 9.6-дан 60 VDC-ке дейінгі екі резервтік қуат кірісін қабылдайды.
• Q: EDS-408A Series қандай резервтеу протоколдарын қолдайды?
  A: Turbo Ring v1/v2, Turbo Chain және RSTP/STP протоколдарын қолдайды.
• Q: Жұмыс температурасының диапазоны қандай?
  A: Стандартты модельдер -10-нан 60 °C-қа дейінгі температурада жұмыс істейді.
• Q: Өнім жаңа ма, қоймада бар ма?
  A: Біз жаңа, түпнұсқа құрылғыларды жеткіземіз және оларды қоймада сақтаймыз.
• Q: Тапсырыстарды қаншалықты жылдам жеткізесіздер?
  A: Тапсырыстарды DHL сияқты кең таралған тасымалдаушылар арқылы 5 күн ішінде жеткіземіз.
• Q: Қайтару саясатыңыз қандай?
  A: Талаптарға сай тапсырыстар үшін 30 күн ішінде қайтаруға болады.
• Q: Коммутатор Modbus TCP және EtherNet/IP протоколдарын қолдай ма?
  A: Иә, автоматтандыру жүйелерімен интеграциялау үшін екі өнеркәсіптік протокол да қолдау табады.
• Q: Қандай басқару интерфейстері қолжетімді?
  A: Веб-интерфейс, Telnet, сериялық консоль, SNMPv1/v2c/v3 және Windows утилитасы.
