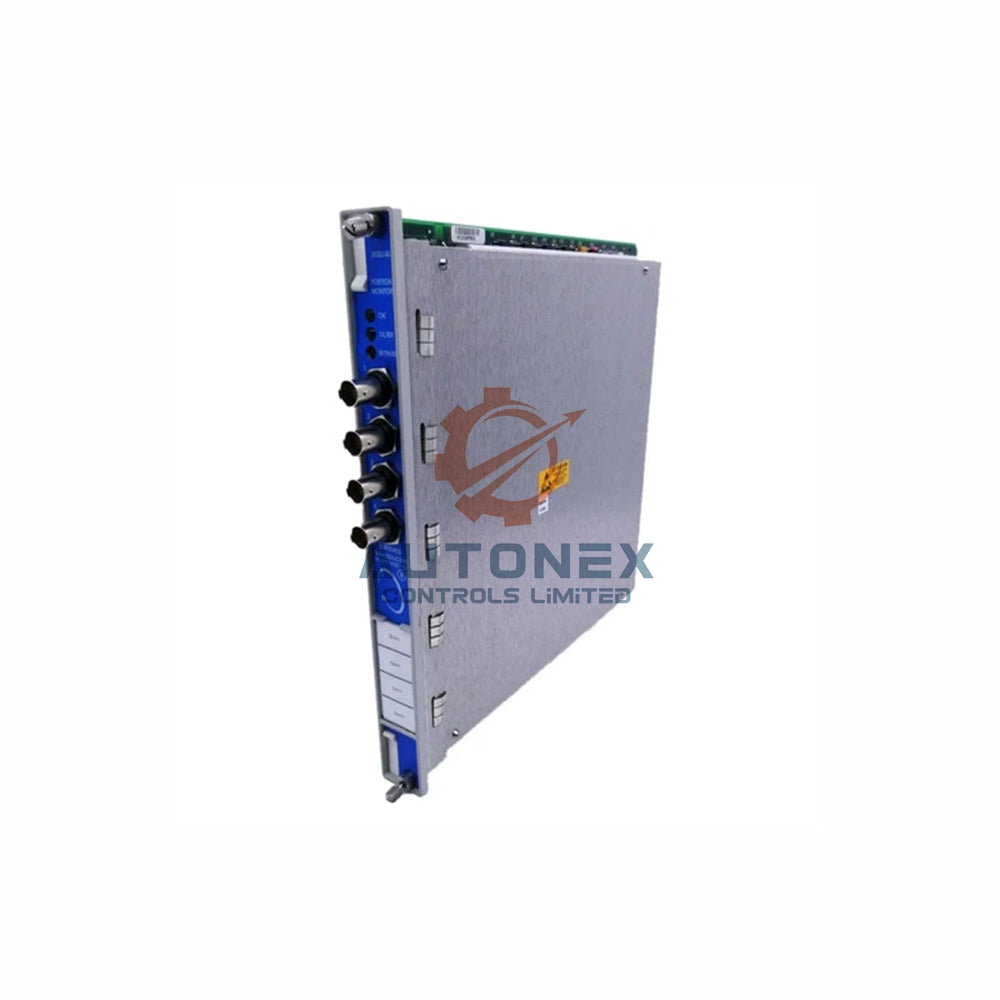

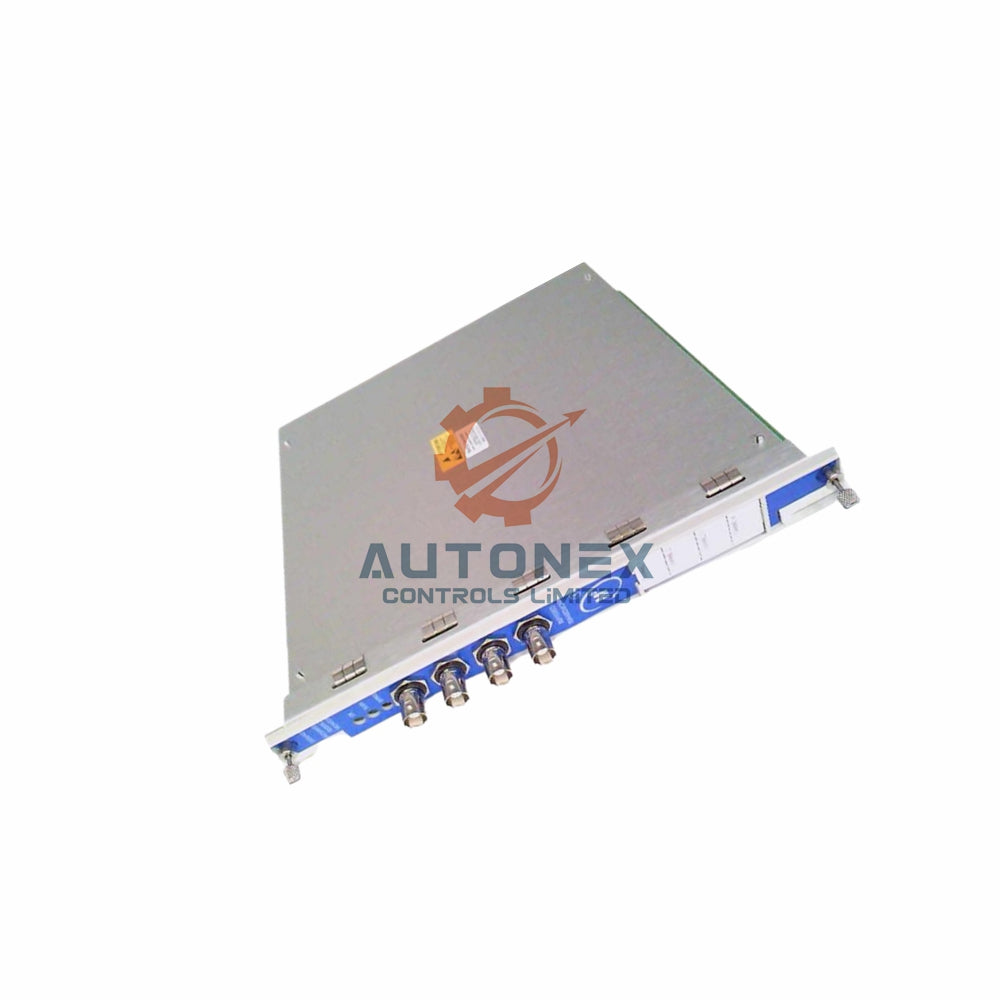

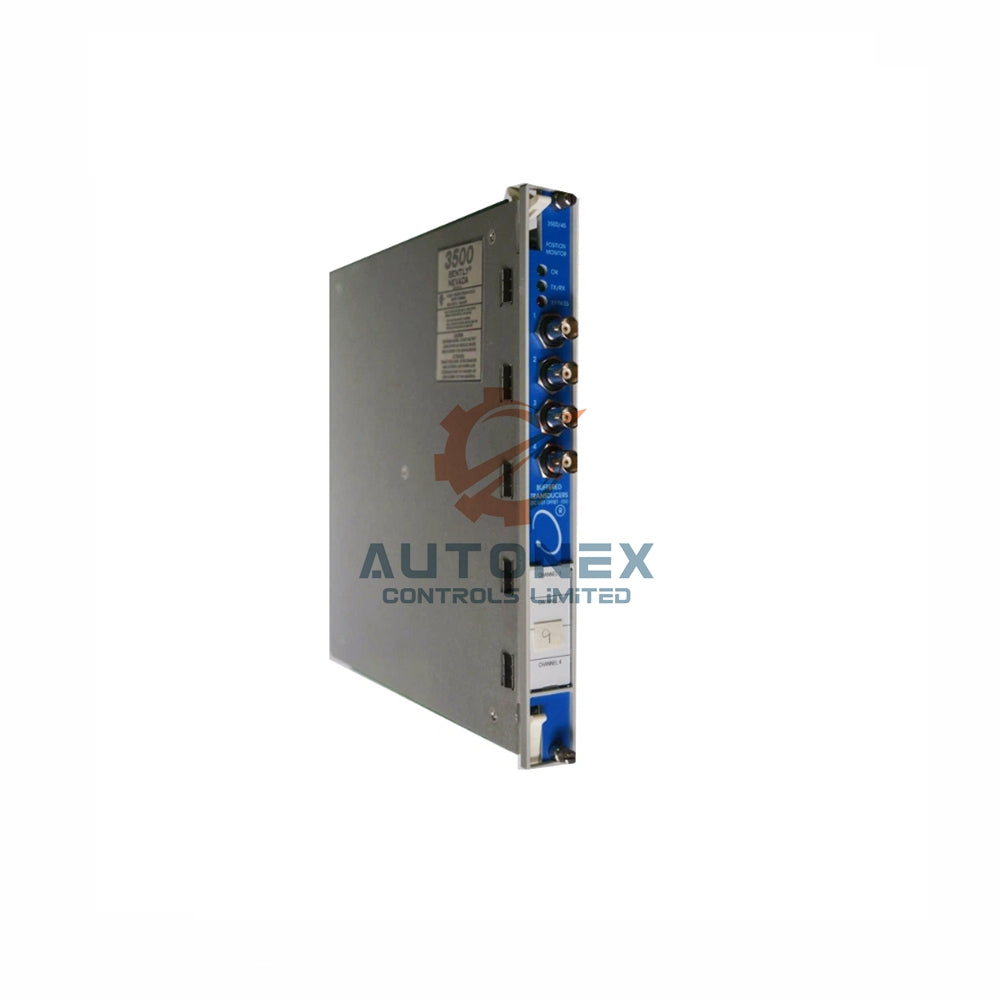

3500/94M-02-00-00 VGA дисплей модулі Bently Nevada

Bently Nevada 3500/94M-02-00-00 VGA дисплей модулі – сенімді өнеркәсіптік визуалды интерфейс

• Өндіруші: Bently Nevada – АҚШ-та жасалған. Өнім нөмірі: 3500/94M-02-00-00.
• Дисплей өлшемі: стандартты өнеркәсіптік сөрелерге өте қолайлы 19 дюймдік сөреге орнату құрылымы бар 10 дюйм.
• KVM кеңейткіші мен дисплей маршрутизаторы қорабының кабельдері: жоқ (00 опция коды). Агенттік мақұлдауы: жоқ (00).
• Негізгі VGA модулінің жалпы салмағы: 0.73 кг (1.6 фунт). Енгізу/шығару модулінің салмағы: 0.34 кг (0.75 фунт).
• 15" Advantech дисплейі бар жүйенің салмағы: 8.5 кг (18.75 фунт).

Негізгі техникалық сипаттамалар – қуат және кірістер/шығыстар

• Қуат тұтынуы: ең көбі 4.6 ватт – тәулік бойы, аптасына 7 күн үздіксіз жұмыс істеу үшін өте тиімді.
• Күйді, нақты уақыттағы деректерді және өлшенген мәндерді бақылауға арналған жоғары жылдамдықты желі қосылымы.
• RS232 порты (енгізу/шығару) сенсорлық контроллердің барлық деректер байланысын сенімді түрде өңдейді.
• OK LED индикаторы модульдің дұрыс жұмысын көрсетеді; TX/RX LED индикаторы жүйе модульдері арасындағы белсенді байланысты көрсетеді.
• VGA порты (енгізу/шығару) аналогтық қызыл, жасыл, көк және синхрондау сигналдарын дисплейге тікелей жібереді.
• Алдыңғы порт 24 Vdc қуат шығысын, VGA сигнал шығысын және сенсорлық пәрмен кірістерін қамтамасыз етеді.

Қоршаған орта шектері және физикалық өлшемдер

• Жұмыс температурасының диапазоны: төтенше жағдайларға арналған -20°C-тан 65°C-қа дейін (-22°F-тан 149°F-қа дейін).
• Сақтау температурасы: қауіпсіз ұзақ мерзімді сақтау үшін -40°C-тан 85°C-қа дейін (-40°F-тан 185°F-қа дейін).
• Ылғалдылыққа төзімділігі: конденсациясыз 95% – күрделі өнеркәсіптік нысандар үшін қолайлы.
• 3500/94M-02-00-00 негізгі модулінің өлшемдері (биіктігі x ені x тереңдігі): 241.3 мм x 24.4 мм x 241.8 мм (9.5 дюйм x 0.96 дюйм x 9.52 дюйм).
• Енгізу/шығару модулінің өлшемдері: 241.3 мм x 24.4 мм x 99.1 мм (9.50 дюйм x 0.96 дюйм x 3.90 дюйм).
• Қажетті сөре кеңістігі: монитор модулі үшін алдыңғы жағында бір толық биіктікті ұяшық және енгізу/шығару модулі үшін артқы жағында бір толық биіктікті ұяшық.

Сәйкестік және сертификаттар

• Бұл құрылғы FCC ережелерінің 15-бөлігіне сәйкес келеді – зиянды кедергі келтірмейді және алынған кез келген кедергіні қабылдайды.
• Электромагниттік үйлесімділік стандарттары: EN 61000-6-2 және EN 61000-6-4 (2014/30/EU директивасы).
• Электр қауіпсіздігі стандарттары: CSA C22.2 61010-1, UL EN 61010-1 (2014/35/EU директивасы).
• 2011/65/EU директивасына сәйкес RoHS талаптарына сай – қоршаған ортаға зияны аз құрылым.

Дисплей опциялары – Advantech 10” және 15” мониторлары

• Advantech 10” дисплейі (ANA-D3510-100-A1): LED жарықтандыруы бар диагоналі 10” LCD, өнеркәсіптік жағдайларға бейімделген.
• 10” дисплейді орнату түрлері: алдыңғы бетке, 19” сөреге, панельге немесе дербес орнату.
• 10” дисплейінің қуаты: 24 Vdc (диапазоны 10-28 Vdc); іске қосылу тогы 24 В кезінде 3,5 A (<500 мкс); жұмыс тогы <500 мА.
• 10” дисплейінің жұмыс температурасы: -20°C-тан 65°C-қа дейін (-4°F-тан 149°F-қа дейін). Ылғалдылық: 10%-дан 85%-ға дейін RH, конденсациясыз.
• Сенсорлық интерфейс: GFG резистивті сенсорлық экраны; сертификаттары: CE, UL, CUL. IP54, Class I Div 2, ATEX/IECEx талаптарына сай.
• Advantech 15” дисплейі (FPM-8151): диагоналі 15”, LED жарықтандыруы бар LCD, өнеркәсіптік күшейтілген.
• 15” дисплейін орнату: 19” тірекке орнату немесе панельге орнату. Жинаққа 24 Vdc қорек көзі кіреді (12-24 Vdc қолдануға болады).
• 15” дисплейінің жұмыс тогы <500 мА; іске қосылу тогы 24 В кезінде 2,62 A (<500 мкс).
• 15” дисплейінің температура диапазоны: 0-ден 60°C-қа дейін (32°F-тан 140°F-қа дейін). Ылғалдылық: 95% RH, IP65 рейтингі.
• Сенсорлық интерфейс: резистивті; сертификаттары: CE, UL; Class 1 Div 2 талаптарына сай.
• Ескертпе: 0°C-тан төмен температурада жұмыс істеу үшін 15” экранға жылытылатын қаптама қажет.

Жиі қойылатын сұрақтар (FAQ)

• Q: Бұл 3500/94M-02-00-00 модулі жаңа ма?
  A: Иә, біз тек уәкілетті көздерден тікелей алынған жаңа және түпнұсқа құрылғыларды жеткіземіз.
• Q: Негізгі VGA модулінің жұмыс температурасы диапазоны қандай?
  A: Модуль ешқандай жылыту қаптамасынсыз -20°C-тан 65°C-қа дейінгі (-22°F-тан 149°F-қа дейінгі) температурада жұмыс істейді.
• Q: Бұл тауар қоймада бар ма?
  A: Иә, қоймамызда жөнелтуге дайын 3500/94M-02-00-00 бар.
• Q: Тапсырыс бергеннен кейін жеткізу қанша уақыт алады?
  A: Біз FedEx, UPS немесе DHL арқылы 5 күн ішінде жөнелтеміз. Жеткізу уақыты орналасқан жеріңізге байланысты.
• Q: Модуль жүйеме сәйкес келмесе, оны қайтара аламын ба?
  A: Иә, 30 күн ішінде қайтаруға қолдау көрсетеміз. Қайтару нұсқауларын алу үшін бізге хабарласыңыз.
• Q: Бұл VGA модулімен қай дисплей жақсы жұмыс істейді?
  A: Advantech 10” (ANA-D3510-100-A1) немесе 15” (FPM-8151) – екеуі де сенсорлық интерфейсі бар өнеркәсіптік күшейтілген дисплейлер.
• Q: Бұл модульге арнайы микробағдарлама қажет пе?
  A: Иә, оған 3500/94M микробағдарламасының 4.06 Rev. C нұсқасы және Rev 1.71 микробағдарламасы бар 3500/22 TDI модулі қажет.
• Q: KVM кеңейткіші жинаққа кіре ме?
  A: Жоқ, 00 опция коды ештеңе қамтылмағанын білдіреді. Қажет болса, бөлек тапсырыс беріңіз.
• Q: Тек VGA модулінің қуат тұтынуы қандай?
  A: Модуль ең көп дегенде 4,6 ватт тұтынады – үздіксіз мониторинг үшін өте төмен көрсеткіш.
• Q: Бұл қауіпті аймаққа арналған сертификаттау талаптарына сай келе ме?
  A: Негізгі модульде Class I Div 2 көрсетілмеген, бірақ Advantech 10” дисплейінде ATEX және Class I Div 2 мақұлдаулары бар.
