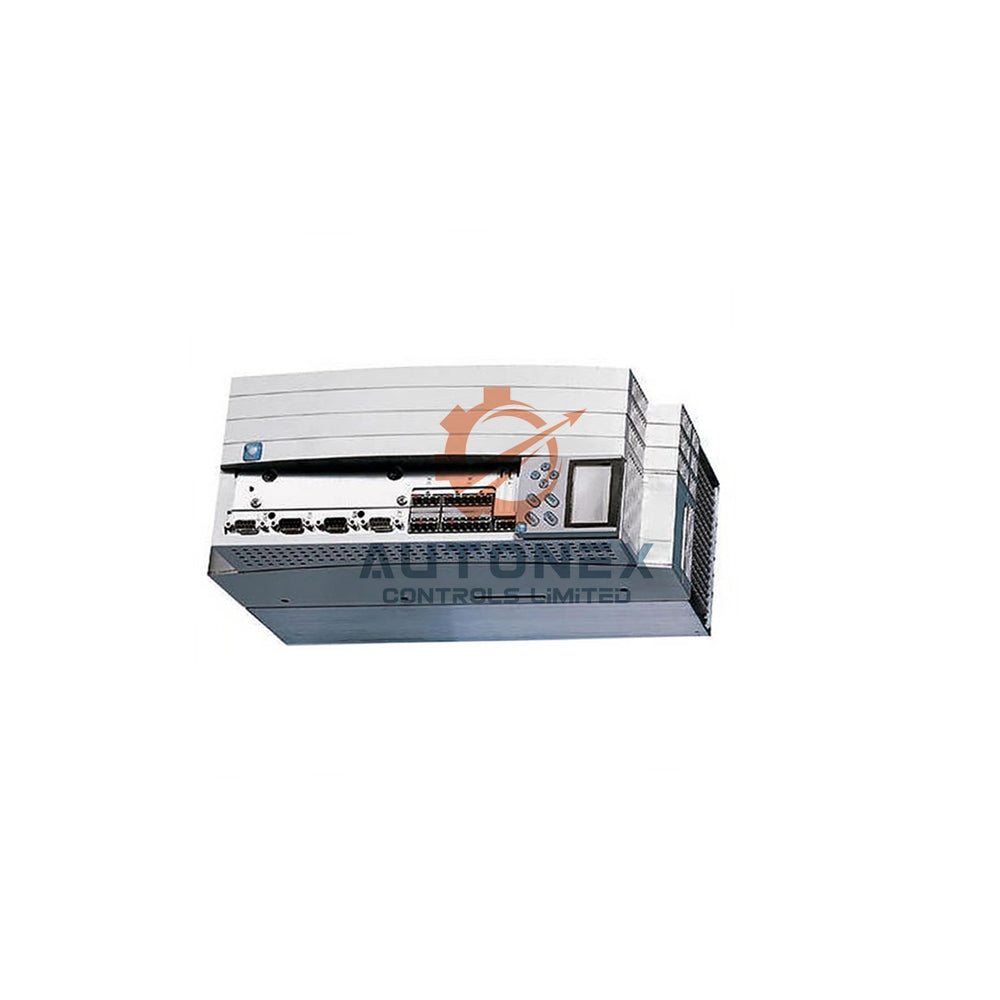

Inverter Teknologi Servo PLC Lenze EVS9328-ET 22 kW

Lenze EVS9328-ET Global Drive 9300 Teknologi Servo PLC – Inverter 22 kW

Spesifikasi Teknis

• Merek: Lenze
• Model: EVS9328-ET
• Seri: Inverter Servo Global Drive 9300 (Teknologi Servo PLC)
• Daya motor terukur: 22.0 kW (motor asinkron 4 kutub, 400 V)
• Arus output terukur: 47.0 A nominal pada frekuensi switching 8 kHz
• Arus output maksimum: 70.5 A pada frekuensi switching 8 kHz (mode kelebihan beban 150 % × In)
• Metode kontrol: Kontrol servo berorientasi medan (SC) untuk motor servo sinkron dan asinkron
• Memori program: Flash 655 kByte
• Input analog: 2 kanal, ±10 V (dapat dialihkan ke 0...20 mA), 11 bit + tanda
• Output analog: 2 kanal, 9 bit + tanda
• Input digital: Total 6 (1 pengaktif kontroler + 5 yang dapat ditetapkan secara bebas), level PLC menurut IEC 61131-2
• Output digital: 4 output, 50 mA per output
• Input resolver: Sub-D 9-pin
• Input encoder: Input multi-encoder untuk encoder inkremental TTL/SinCos dan encoder absolut Hiperface
• Input/output frekuensi digital: Masing-masing dua jalur, Sub-D 9-pin
• Tegangan suplai: 3/PE AC 320...528 V nominal, 45...65 Hz; suplai DC alternatif 460...740 V
• Kehilangan daya pada 400 V: 640 W
• Suhu pengoperasian: Suhu sekitar 0...+50 °C (dengan penurunan arus output 2.5 %/°C di atas +40 °C)
• Suhu penyimpanan: -25...+55 °C
• Kelembapan relatif: Rata-rata 85 % RH, tanpa kondensasi (kelas iklim 3K3 menurut EN 50178)
• Peringkat perlindungan: IP20
• Dimensi (T×W×D): 350 × 250 × 250 mm
• Berat: 12.5 kg

Komunikasi dan Ekspansi

• Bus sistem CAN bawaan (X4) mendukung protokol CANopen terintegrasi
• Antarmuka otomasi AIF (X1) mendukung keypad atau modul komunikasi yang dapat dipasang
• Slot AIF mendukung modul PROFIBUS DP (EMF2133IB), DeviceNet (EMF2179IB), INTERBUS (EMF2113IB), dan LECOM A/B (EMF2102IB)
• EVS9328-ET menangani logika drive dan kontrol gerakan dalam satu unit ringkas

Panduan Instalasi

• Pasang inverter secara vertikal di dalam kabinet kontrol dengan ruang yang cukup untuk aliran udara
• Hubungkan catu daya AC 3/PE dalam rentang 320...528 V dan patuhi standar pengkabelan setempat
• Hubungkan resolver ke input Sub-D 9-pin dan encoder ke input multi-encoder
• Muat program PLC Anda ke memori flash 655 kByte melalui antarmuka AIF
• Atur sinyal pengaktifan pengontrol pada input digital 1 sebelum memulai komisioning
• Jaga suhu sekitar di bawah +40 °C agar arus keluaran tetap penuh tanpa penurunan

Daftar Kemasan

• 1 × Inverter Lenze EVS9328-ET Servo PLC Technology
• 1 × Konektor resolver (Sub-D 9-pin)
• 1 × Konektor input/output frekuensi digital (Sub-D 9-pin)
• 1 × Panduan instalasi dan komisioning

Pengiriman

• Kami mengirim ke seluruh dunia melalui FedEx, UPS, dan DHL
• Barang yang tersedia di stok dikirim dari gudang kami dalam 5 hari setelah konfirmasi pesanan
• Kami mendukung pengembalian dalam 30 hari untuk produk yang memenuhi syarat
• Semua unit baru dan asli

Pertanyaan Umum

• T: Berapa daya motor yang didukung Lenze EVS9328-ET?
  J: Unit ini memiliki nilai nominal 22.0 kW untuk motor asinkron 4 kutub pada 400 V.
• T: Berapa kapasitas memori program yang disediakan Servo PLC ini?
  J: Perangkat ini menyediakan memori flash 655 kByte untuk program PLC onboard.
• T: Berapa arus keluaran maksimum pada 8 kHz?
  J: Inverter menghasilkan arus maksimum 70.5 A, setara dengan 150 % dari arus nominal 47.0 A.
• T: Modul fieldbus apa yang cocok dengan slot AIF?
  J: Anda dapat menggunakan modul PROFIBUS DP, DeviceNet, INTERBUS, atau LECOM A/B.
• T: Berapa rentang suhu sekitar yang dapat diterima drive ini?
  J: Beroperasi pada suhu 0 hingga +50 °C, tetapi arus keluarannya diturunkan pada suhu di atas +40 °C.
• T: Apakah model ini tersedia dan seberapa cepat Anda mengirimkannya?
  J: Ya, kami memiliki stok dan mengirimkannya dalam 5 hari melalui DHL, FedEx, atau UPS.
