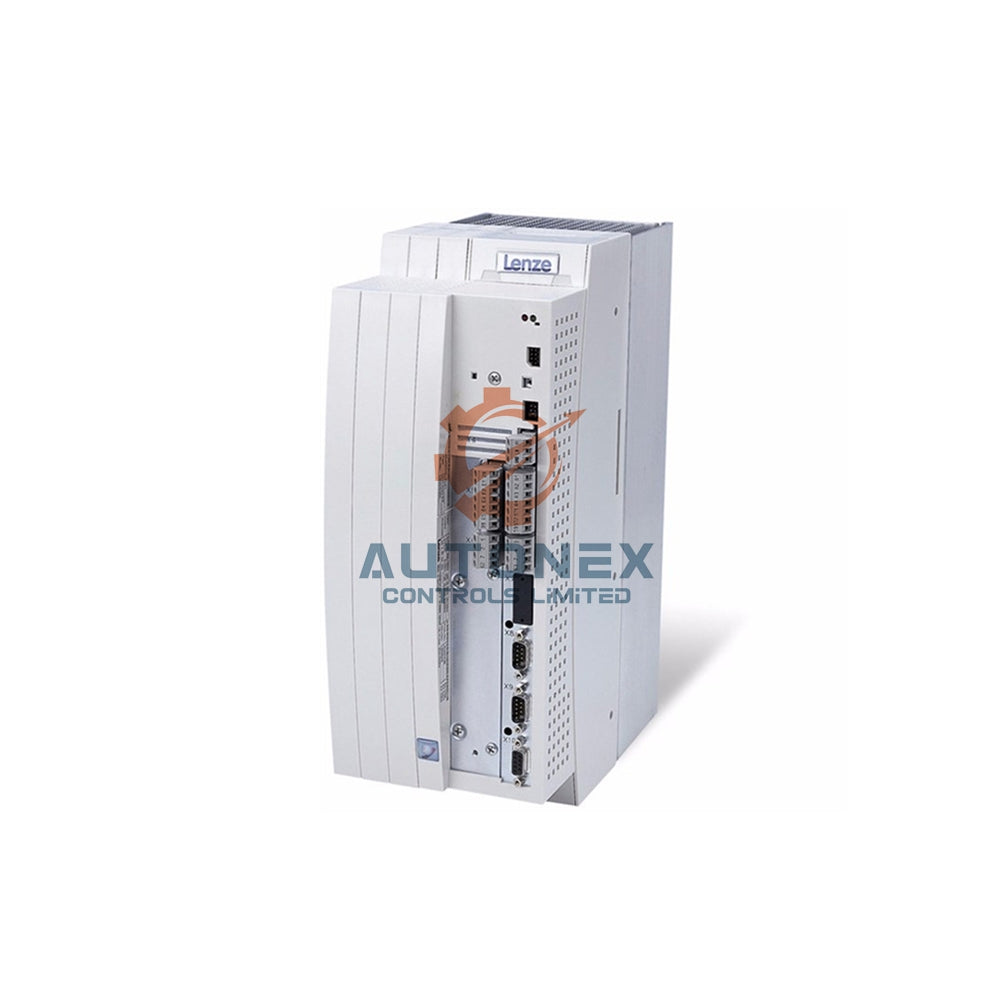

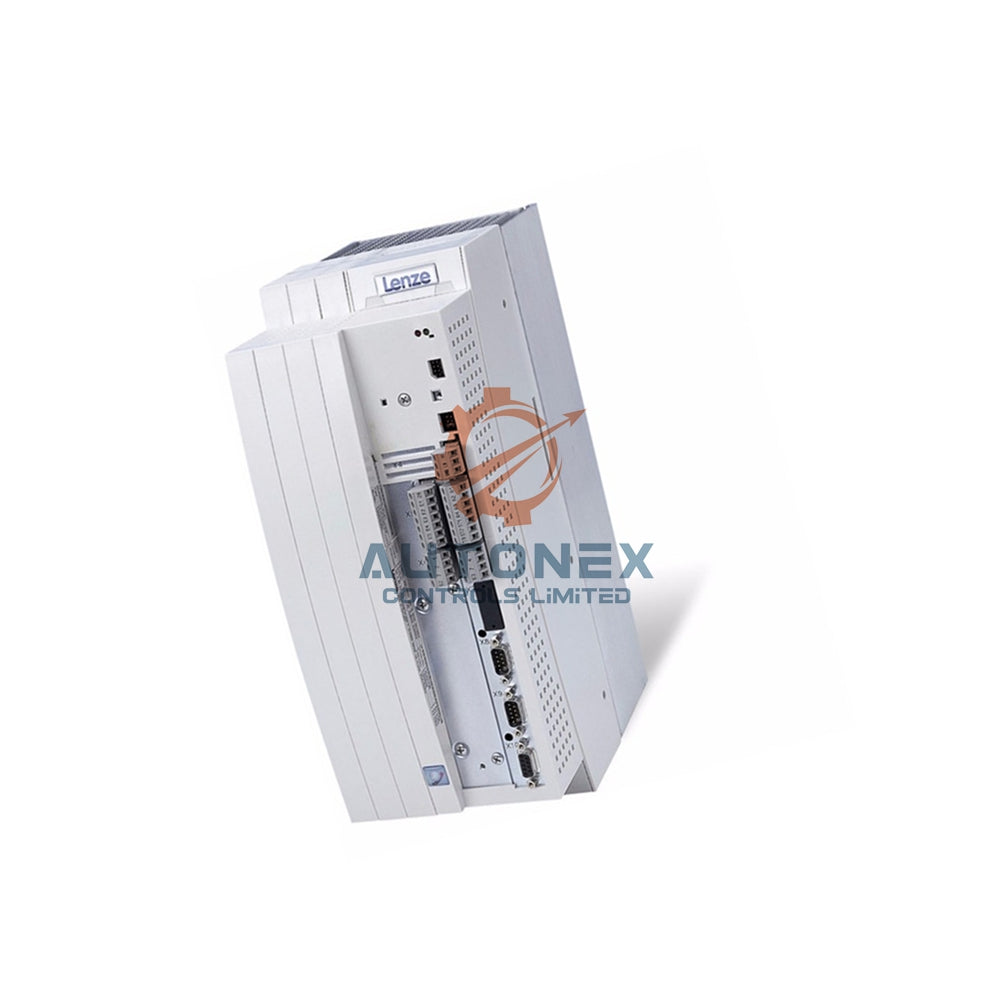

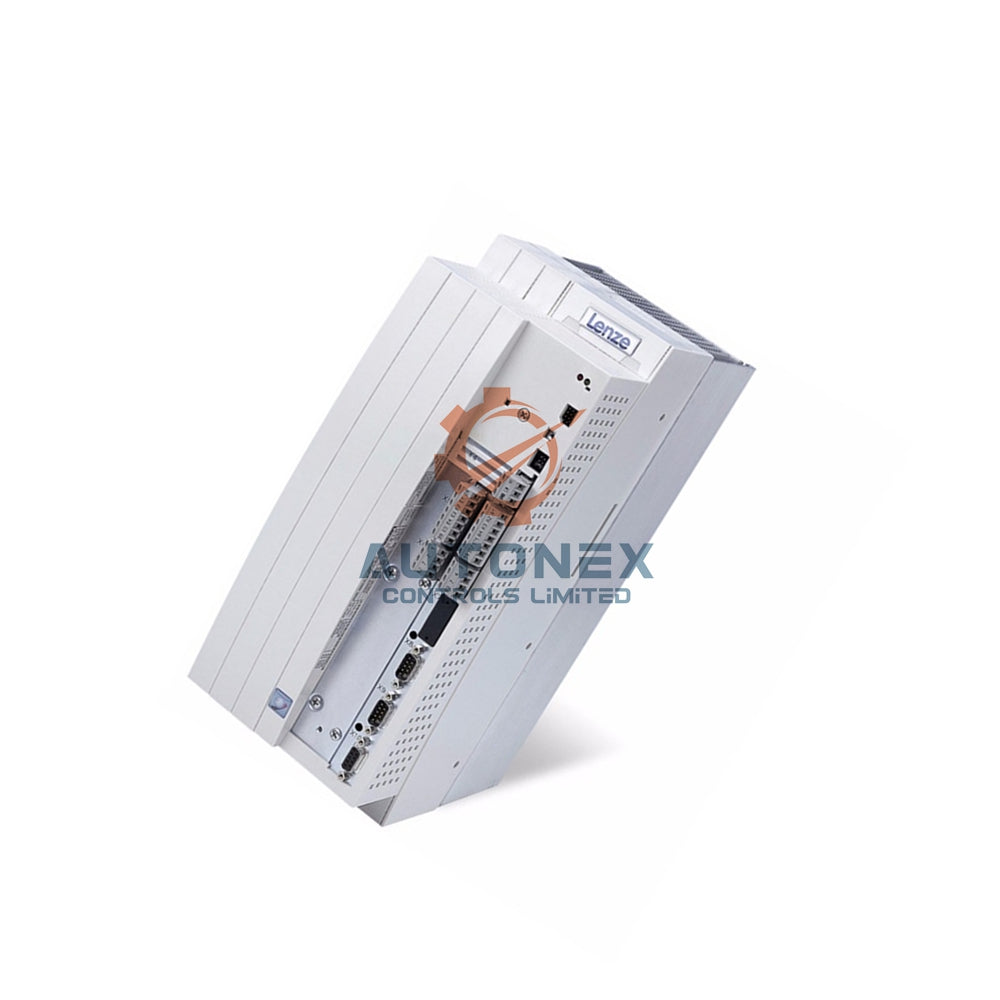

Inverter Servo Lenze EVS9323-ER 1.5 kW Kontrol Register

Pengontrol Register Lenze EVS9323-ER Global Drive 9300 – Inverter Servo 1.5 kW

Spesifikasi Teknis

• Merek: Lenze
• Model: EVS9323-ER
• Seri: Inverter Servo Global Drive 9300
• Daya motor nominal: 1.5 kW (motor asinkron 4 kutub, 400 V)
• Arus keluaran nominal: 3.9 A nominal pada frekuensi pensaklaran 8 kHz
• Arus keluaran maksimum: 5.9 A pada frekuensi pensaklaran 8 kHz (mode beban lebih 150 % × In)
• Metode kontrol: Kontrol servo berorientasi medan (SC) untuk motor servo sinkron dan asinkron
• Masukan analog: 2 kanal, ±10 V (dapat dialihkan ke 0...20 mA), 11 bit + tanda
• Keluaran analog: 2 kanal, 9 bit + tanda
• Masukan digital: Total 6 (1 pengaktifan pengontrol + 5 dapat ditetapkan secara bebas), level PLC menurut IEC 61131-2
• Keluaran digital: 4 keluaran, 50 mA per keluaran
• Masukan resolver: Sub-D 9-pin
• Masukan encoder: Masukan multi-encoder untuk encoder inkremental TTL/SinCos dan encoder absolut Hiperface
• Masukan/keluaran frekuensi digital: Masing-masing dua jalur, Sub-D 9-pin
• Tegangan suplai: 3/PE AC 320...528 V nominal, 45...65 Hz; suplai DC alternatif 460...740 V
• Kehilangan daya pada 400 V: 140 W
• Suhu pengoperasian: Suhu sekitar 0...+55 °C (dengan penurunan arus keluaran 2.5 %/°C di atas +40 °C)
• Suhu penyimpanan: -25...+55 °C
• Kelembapan relatif: Rata-rata 85 % RH, tanpa kondensasi (kelas iklim 3K3 menurut EN 50178)
• Peringkat perlindungan: IP20
• Dimensi (T×W×D): 350 × 97 × 250 mm
• Berat: 5.0 kg

Komunikasi dan Ekspansi

• Bus sistem CAN bawaan (X4) mendukung protokol CANopen terintegrasi
• Antarmuka otomasi AIF (X1) mendukung keypad atau modul komunikasi yang dapat dipasang
• Slot AIF mendukung modul PROFIBUS DP (EMF2133IB), DeviceNet (EMF2179IB), INTERBUS (EMF2113IB), dan LECOM A/B (EMF2102IB)
• EVS9323-ER cocok untuk sistem kontrol register berjaringan pada lini percetakan dan pengemasan

Panduan Instalasi

• Pasang inverter secara vertikal di dalam kabinet kontrol dengan ruang yang cukup untuk aliran udara
• Hubungkan catu daya AC 3/PE dalam rentang 320...528 V dan patuhi peraturan perkabelan setempat
• Sambungkan resolver ke input Sub-D 9-pin dan encoder ke input multi-encoder
• Atur sinyal pengaktifan pengontrol pada input digital 1 sebelum memulai komisioning
• Gunakan slot AIF untuk keypad atau modul fieldbus sesuai kebutuhan jaringan Anda
• Jaga suhu lingkungan di bawah +40 °C agar arus keluaran penuh tetap tersedia tanpa penurunan

Daftar Kemasan

• 1 × inverter servo pengontrol register Lenze EVS9323-ER
• 1 × konektor resolver (Sub-D 9-pin)
• 1 × konektor input/output frekuensi digital (Sub-D 9-pin)
• 1 × panduan instalasi dan komisioning

Pengiriman dan Penyerahan

• Kami mengirim ke seluruh dunia melalui FedEx, UPS, dan DHL
• Barang yang tersedia dikirim dari gudang kami dalam 5 hari setelah konfirmasi pesanan
• Kami menerima pengembalian dalam 30 hari untuk produk yang memenuhi syarat
• Semua unit baru dan asli

Pertanyaan yang Sering Diajukan

• Q: Berapa daya motor yang didukung Lenze EVS9323-ER?
  A: Unit ini memiliki daya nominal 1.5 kW untuk motor asinkron 4 kutub pada 400 V.
• Q: Encoder apa yang dapat saya hubungkan ke pengontrol register ini?
  A: Perangkat ini menerima encoder inkremental TTL dan SinCos serta encoder absolut Hiperface.
• Q: Berapa arus keluaran maksimum pada 8 kHz?
  A: Inverter menghasilkan arus maksimum 5.9 A, setara dengan 150 % dari arus nominal 3.9 A.
• Q: Modul fieldbus apa yang cocok dengan slot AIF?
  A: Anda dapat menggunakan modul PROFIBUS DP, DeviceNet, INTERBUS, atau LECOM A/B.
• Q: Berapa rentang suhu lingkungan yang dapat diterima drive ini?
  A: Beroperasi pada suhu 0 hingga +55 °C, tetapi arus keluarannya menurun di atas +40 °C.
• Q: Apakah model ini tersedia dan seberapa cepat pengirimannya?
  A: Ya, barang tersedia dan dikirim dalam 5 hari melalui DHL, FedEx, atau UPS.
