IS220PAOCH1A GE Mark VIe Paket I/O Output Tersedia

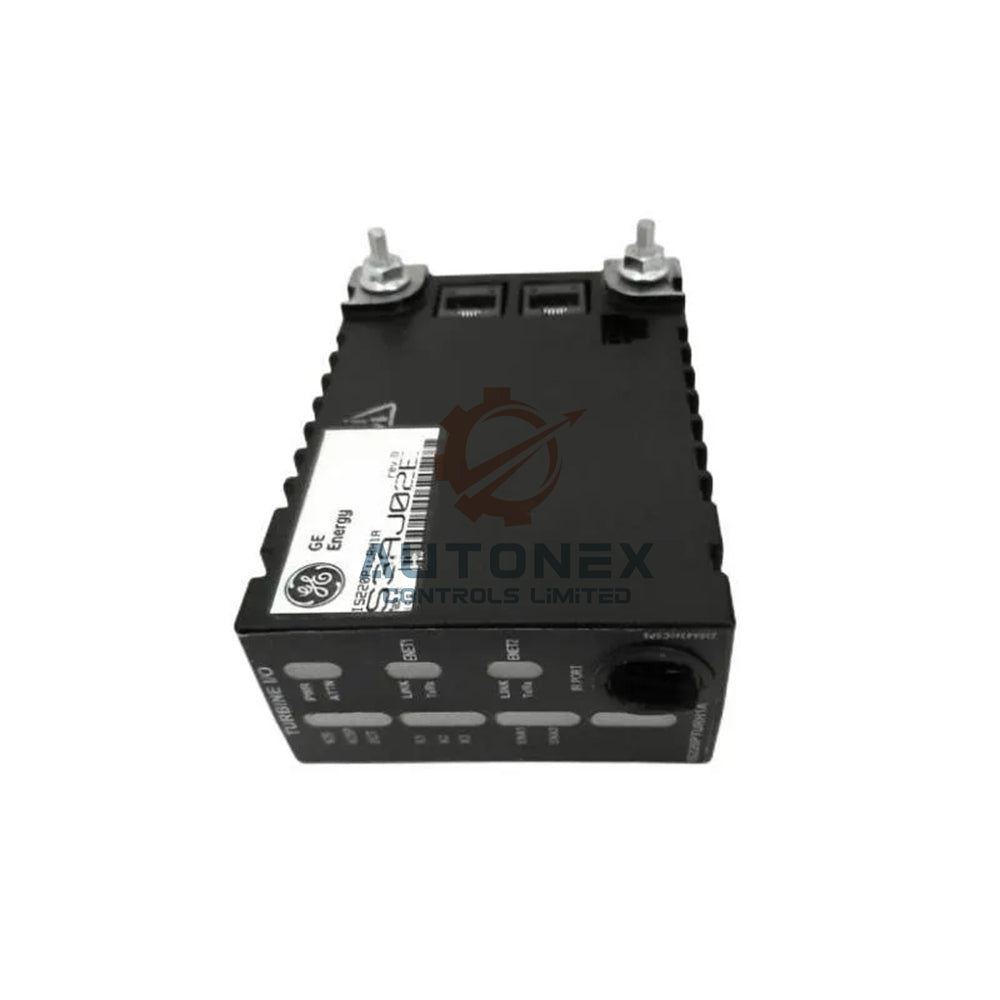

Modul Output Analog GE IS220PAOCH1A – Seri Mark VIe

• Nomor Suku Cadang: IS220PAOCH1A – seri GE Mark VIe.
• Saluran Output: Delapan output arus simplex, rentang 0–20 mA, beban hingga 900 Ohm.
• Akurasi: ±0,5% pada -30°C hingga 65°C (-22°F hingga 149°F).
• Ukuran Fisik: Tinggi 8,26 cm x lebar 4,19 cm x kedalaman 12,1 cm (3,25 x 1,65 x 4,78 inci).
• Suhu Operasi: -30°C hingga 65°C (eksternal -40°C hingga 70°C dengan derating).
• Konektivitas: Ethernet RJ45 ganda, input daya 3-pin, konektor output DC-37.
• Diagnostik: Indikator LED dan pengujian diagnostik mandiri yang komprehensif.
• Negara Asal: AS.

Gambaran Umum Fungsional Pack IS220PAOCH1A

• IS220PAOCH1A berfungsi sebagai antarmuka listrik antara jaringan I/O dan papan terminal analog.
• Modul ini menggunakan papan prosesor BPPB dan sepasang papan akuisisi output analog khusus.
• Setiap output menggunakan DAC 16-bit untuk menggerakkan penguat transistor eksternal demi regulasi yang presisi.
• Sensor suhu internal memantau suhu papan dan memberikan peringatan kepada sistem kontrol.
• Relai normally-open mekanis mengaktifkan atau menonaktifkan setiap output untuk meningkatkan keselamatan.
• Umpan balik arus berasal dari ADC 16-bit yang mengukur tegangan pada resistor 50 ohm di papan terminal.

Kompatibilitas dan Mode Kontrol untuk GE IS220PAOCH1A

• Simplex: Menggunakan satu pack I/O dengan satu atau dua port Ethernet – hemat biaya untuk tugas nonkritis.
• Dual: Dua pack paralel dengan masing-masing hingga dua koneksi Ethernet – menyediakan failover otomatis.
• TMR (Redundan Modular Tiga): Tiga pack dengan jaringan khusus – voting 2-dari-3 untuk integritas tertinggi.
• PAOCH1A kompatibel dengan papan terminal TBAOH1C dan STAOH1A/H2A (bukan DTAO DIN-rail).
• Mendukung papan prosesor BPPB; secara fungsional kompatibel dengan BPPC (controlST V04.06 dan yang lebih baru).

Spesifikasi Teknis – IS220PAOCH1A

• Produsen: General Electric (GE) – seri Mark VIe.
• Output Analog: 8 saluran, 0–20 mA, compliance 18V, beban maksimum 900 Ohm.
• Resolusi: DAC 16-bit per saluran dengan ADC 16-bit untuk umpan balik.
• Akurasi: ±0,5% pada seluruh rentang suhu (-30°C hingga 65°C).
• Suhu Operasi (eksternal): -40°C hingga 70°C (derating berlaku untuk tata letak padat).
• Impedansi Beban Minimum: Ditentukan oleh resistansi ekuivalen seri pada papan terminal.
• LED Diagnostik: Status visual untuk setiap relai dan kondisi komunikasi.

Panduan Instalasi IS220PAOCH1A

• Pasang papan terminal dengan kuat sebelum menghubungkan pack I/O.
• Hubungkan langsung pack I/O PAOC ke konektor pada papan terminal.
• Kencangkan secara mekanis menggunakan stud berulir di sebelah port Ethernet ke braket pemasangan.
• Posisikan braket agar tidak menimbulkan gaya sudut siku-siku pada konektor DC-37.
• Hubungkan kabel Ethernet – satu atau dua port; ENET1 ke pengontrol R untuk koneksi dual.
• Alirkan daya melalui konektor samping – fitur soft-start mengatur arus masuk.
• Konfigurasikan menggunakan perangkat lunak ToolboxST; tekan F1 untuk bantuan Component Editor.

Fitur Diagnostik Mandiri

• Uji mandiri saat penyalaan – memeriksa prosesor, port Ethernet, RAM, dan memori flash.
• Pemantauan berkelanjutan terhadap operasi catu daya internal.
• Verifikasi perangkat keras – membandingkan data ID elektronik dari papan CPU, akuisisi, dan terminal.
• Pemeriksaan umpan balik arus – membandingkan arus yang diperintahkan dengan output yang terdeteksi.
• Pemeriksaan status relai – terus memverifikasi kondisi relai pemutus output.

Pemecahan Masalah – Alarm dan Solusi

• Alarm: Output melebihi rentang valid (0–20 mA) – periksa nilai perintah.
• Alarm: Umpan balik di luar rentang – pastikan umpan balik sesuai dengan perintah yang diharapkan.
• Alarm: Gangguan perangkat keras – periksa kabel lapangan dan konektor.
• Solusi: Ganti papan terminal dan pack I/O jika semua umpan balik aktif tidak sehat sementara perintah valid.

Pengemasan dan Logistik

• Isi kemasan: Satu modul IS220PAOCH1A dengan kalibrasi pabrik.
• Dokumentasi: Manual referensi GEH-6721D (tersedia secara terpisah).
• Status stok: Tersedia – siap dikirim segera.
• Waktu pengiriman: 5 hari kerja setelah konfirmasi pesanan.
• Jasa pengiriman: FedEx, UPS, DHL – pengiriman ekspres ke seluruh dunia.
• Kebijakan pengembalian: Masa pengembalian 30 hari untuk barang yang belum digunakan dalam kemasan asli.

Pertanyaan yang Sering Diajukan (FAQ) – IS220PAOCH1A

• Apakah unit ini baru atau rekondisi? – Ini adalah modul GE asli yang benar-benar baru.
• Berapa masa garansinya? – Garansi standar 12 bulan untuk cacat produksi.
• Apakah modul ini dapat digunakan dengan papan terminal DTAO? – Tidak, modul ini tidak kompatibel dengan papan DIN-rail DTAO.
• Apakah mendukung protokol HART? – Tidak, PAOCH1A hanya menyediakan output analog, tanpa HART.
• Berapa resistansi beban minimumnya? – Resistansi ekuivalen seri minimum sesuai dengan sekrup papan terminal.
• Bagaimana cara mendapatkan dukungan teknis? – Hubungi tim kami atau lihat manual GEH-6721D.
