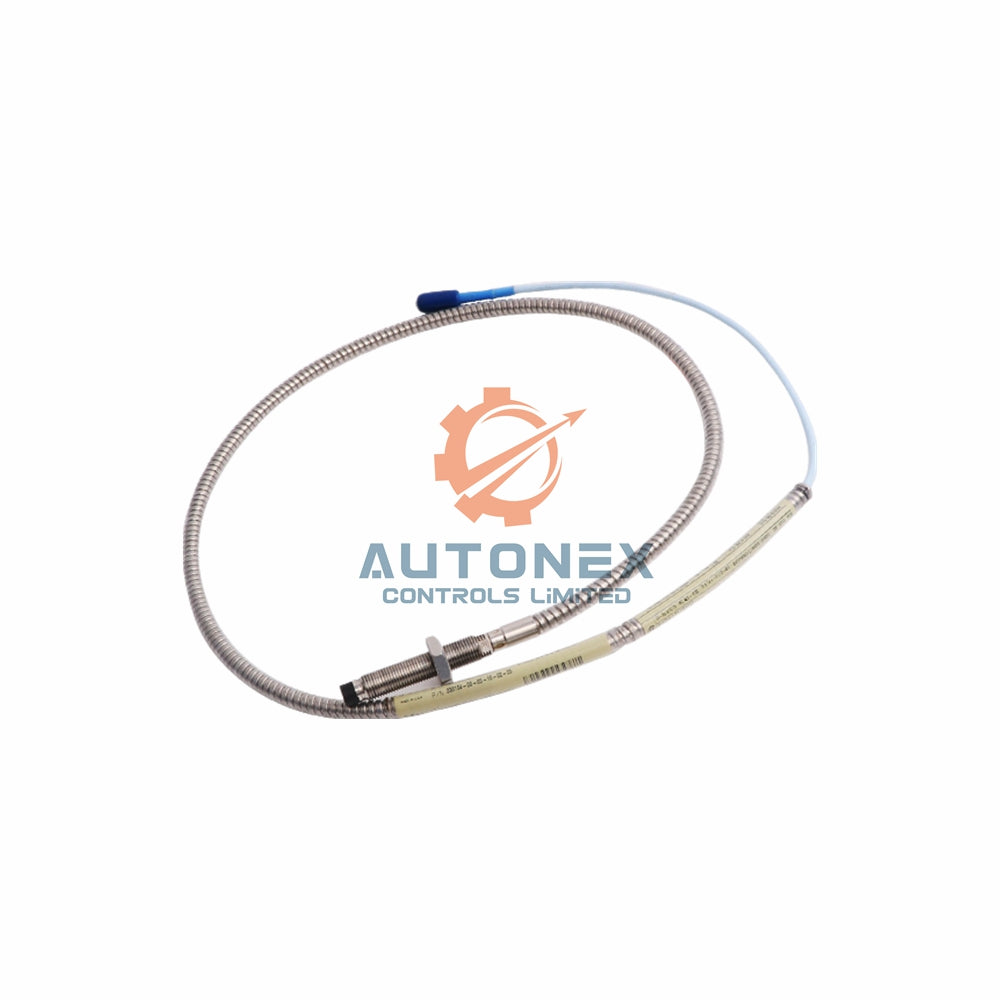

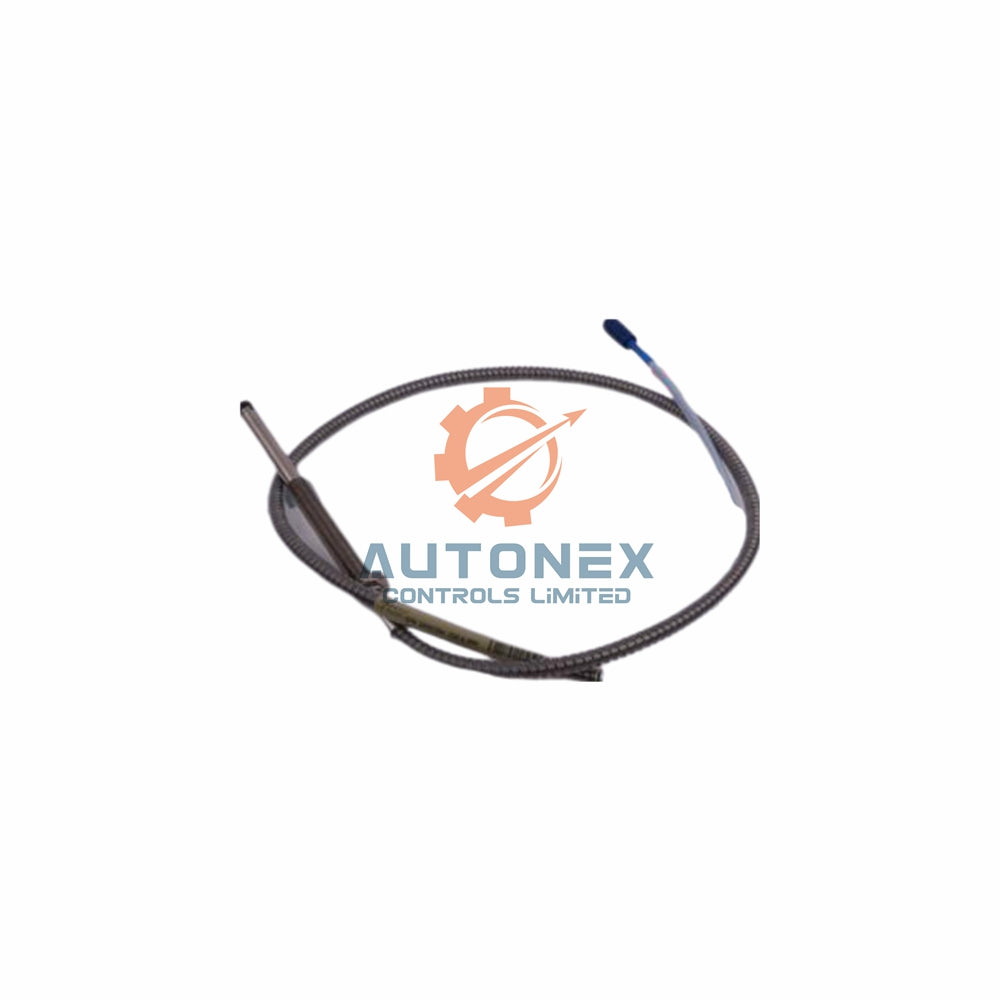

330904-08-15-50-02-00 بنتلی نوادا - پروب مجاورت

پروب نزدیکی Bently Nevada 3300 NSv: اندازه‌گیری دقیق

پیکربندی کامل مدل

• شماره مدل کامل است 330904-08-15-50-02-00، که ساخت دقیق آن را تعریف می‌کند.
• 330904 – شناسایی پروب ۳۳۰۰ NSv با رزوه M8X1 و زره فولاد ضدزنگ.
• -08 – مشخص‌کننده طول بدون رزوه: ۸۰ میلی‌متر است.
• -15 – تعریف‌کننده طول کلی بدنه: 150 میلی‌متر.
• 50 – نشان‌دهنده طول کابل یکپارچه: 5.0 متر (16.4 فوت).
• 02 – نشان‌دهنده کانکتور Miniature Coaxial ClickLoc با کابل استاندارد.
• 00 – مدل استاندارد بدون نیاز به تاییدیه‌های خاص سازمانی.

مشخصات الکتریکی و کابل

• مقاومت DC پروب: 5.3 اهم ± 0.7 اهم برای طول کابل 5.0 متر.
• مقاومت DC کابل افزایشی: هادی مرکزی: 0.220 اهم/متر، شیلد: 0.066 اهم/متر.
• ظرفیت کابل افزایشی: معمولاً 69.9 پیکوفاراد/متر.
• سیم‌کشی میدانی پیشنهادی: 0.2 تا 1.5 میلی‌متر مربع (16 تا 24 AWG). استفاده از 0.25 تا 0.75 میلی‌متر مربع (18 تا 23 AWG) با فِرول‌ها.
• حداکثر فاصله تا مانیتور: تا 305 متر (1000 فوت) با کابل‌کشی مناسب.

جزئیات عملکرد اندازه‌گیری

• دامنه اندازه‌گیری خطی: 1.5 میلی‌متر (60 میل).
• تنظیم فاصله پیشنهادی: 1.0 میلی‌متر (40 میل) از نوک پروب تا هدف.
• ضریب مقیاس افزایشی (ISF): 7.87 ولت/میلی‌متر (200 میلی‌ولت/میل) ±12.5% / -20%.
• انحراف خط بهترین تطبیق (DSL): کمتر از ±0.06 میلی‌متر (±2.3 میل) در کل بازه.
• پاسخ فرکانسی: 0 تا 10 کیلوهرتز معمولی، مناسب برای اکثر ماشین‌آلات.

مشخصات هدف و دستورالعمل‌های نصب

• حداقل قطر هدف: 8.9 میلی‌متر (0.35 اینچ).
• قطر هدف پیشنهادی: 13 میلی‌متر (0.5 اینچ) یا بزرگ‌تر برای دقت بهتر.
• جنس نوک پروب: پلی‌فنیلن سولفید (PPS) مقاوم.
• جنس بدنه پروب: فولاد ضد زنگ AISI 304 برای مقاومت در برابر خوردگی.
• نوع کابل: کابل کواکسیال 75 Ω با عایق FEP.
• طول‌های استاندارد کابل موجود: گزینه‌های 0.5 متر، 1 متر، 5 متر و 7 متر.
• حداقل شعاع خم: حداقل ۲۵.۴ میلی‌متر (۱.۰ اینچ) را برای محافظت از کابل حفظ کنید.

داده‌های محیطی و مکانیکی

• دامنه دمای کاری: -۵۲ درجه سانتی‌گراد تا +۱۷۷ درجه سانتی‌گراد (-۶۲ درجه فارنهایت تا +۳۵۱ درجه فارنهایت).
• دامنه دمای ذخیره‌سازی: -۵۲ درجه سانتی‌گراد تا +۱۷۷ درجه سانتی‌گراد (-۶۲ درجه فارنهایت تا +۳۵۱ درجه فارنهایت).
• آب‌بندی فشار: دارای اورینگ Viton برای آب‌بندی فشار تفاضلی است. توجه: به طور استاندارد تست فشار نشده است.

سؤالات متداول (FAQ)

• آیا این قطعه اصلی Bently Nevada است؟
  بله، 330904-08-15-50-02-00 یک پروب ۱۰۰٪ اصل و جدید از Bently Nevada است.
• «-08-» در شماره مدل به چه معناست؟
  این بدان معناست که پروب دارای یک بخش صاف و بدون رزوه به طول ۸۰ میلی‌متر قبل از شروع رزوه‌های M8 است.
• زمان تحویل و روش ارسال چیست؟
  ما از موجودی انبار ظرف ۲-۳ روز با استفاده از DHL، FedEx، یا UPS برای تحویل سریع ارسال می‌کنیم.
• آیا سیاست بازگشت کالا دارید؟
  بله، ما ۳۰ روز فرصت بازگشت برای کالاهای در شرایط اصلی و استفاده‌نشده ارائه می‌دهیم.
• این مدل چه کانکتوری دارد؟
  این مدل (330904-08-15-50-02-00) از کانکتور Miniature Coaxial ClickLoc استفاده می‌کند.
• آیا می‌توانم از کابل‌های افزایش طول با این پروب استفاده کنم؟
  بله، می‌توانید سیگنال را تا ۳۰۵ متر با استفاده از کابل کواکسیال ۷۵ اهم توصیه شده افزایش دهید.
• تفاوت کلیدی بین پسوند «-02-» و «-12-» چیست؟
  پسوند «-02-» نشان‌دهنده کابل استاندارد بدون محافظ کانکتور است، در حالی که «-12-» شامل محافظ می‌شود.

برای دریافت داده‌های مهندسی دقیق، دیتاشیت رسمی سیستم را دانلود کنید:
برگه مشخصات سیستم ترنسدیوسر نزدیکی 3300 XL NSv - 147385
