پراب نزدیکی توکار ۸ میلی‌متری بنتلی نوادا

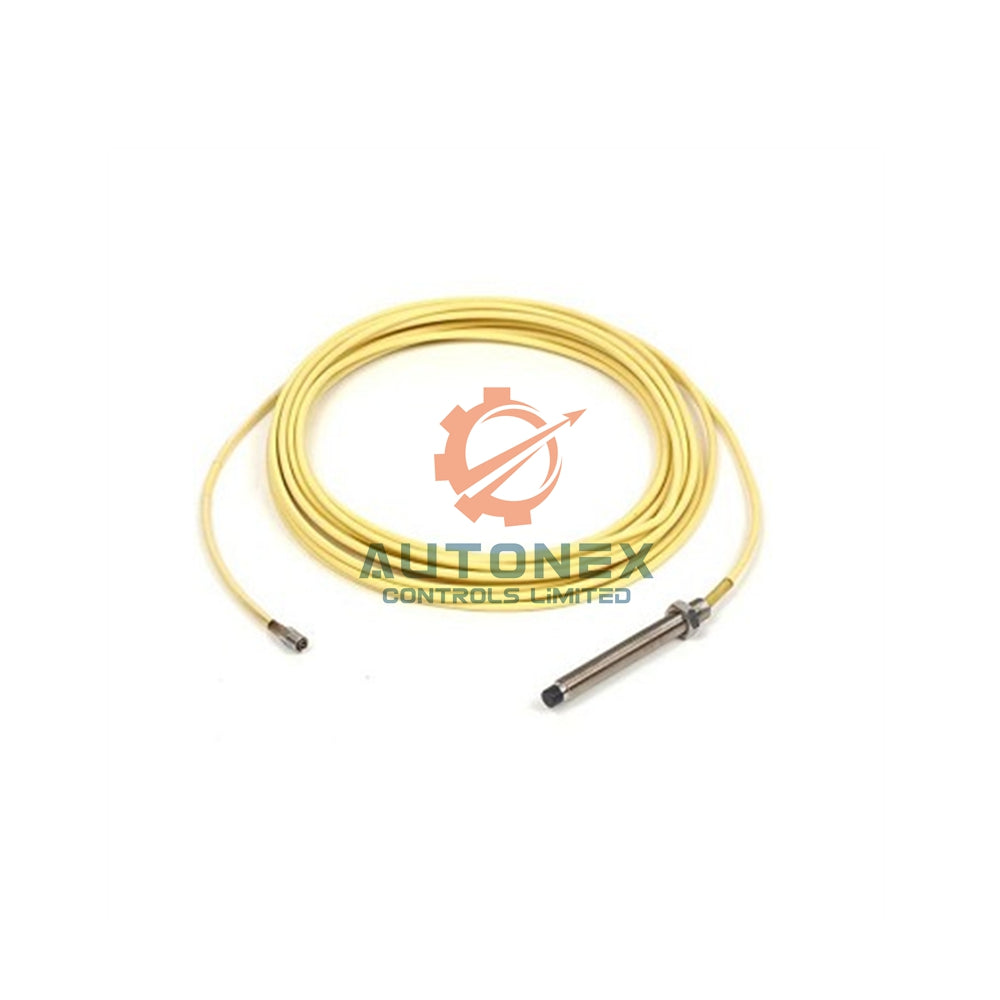

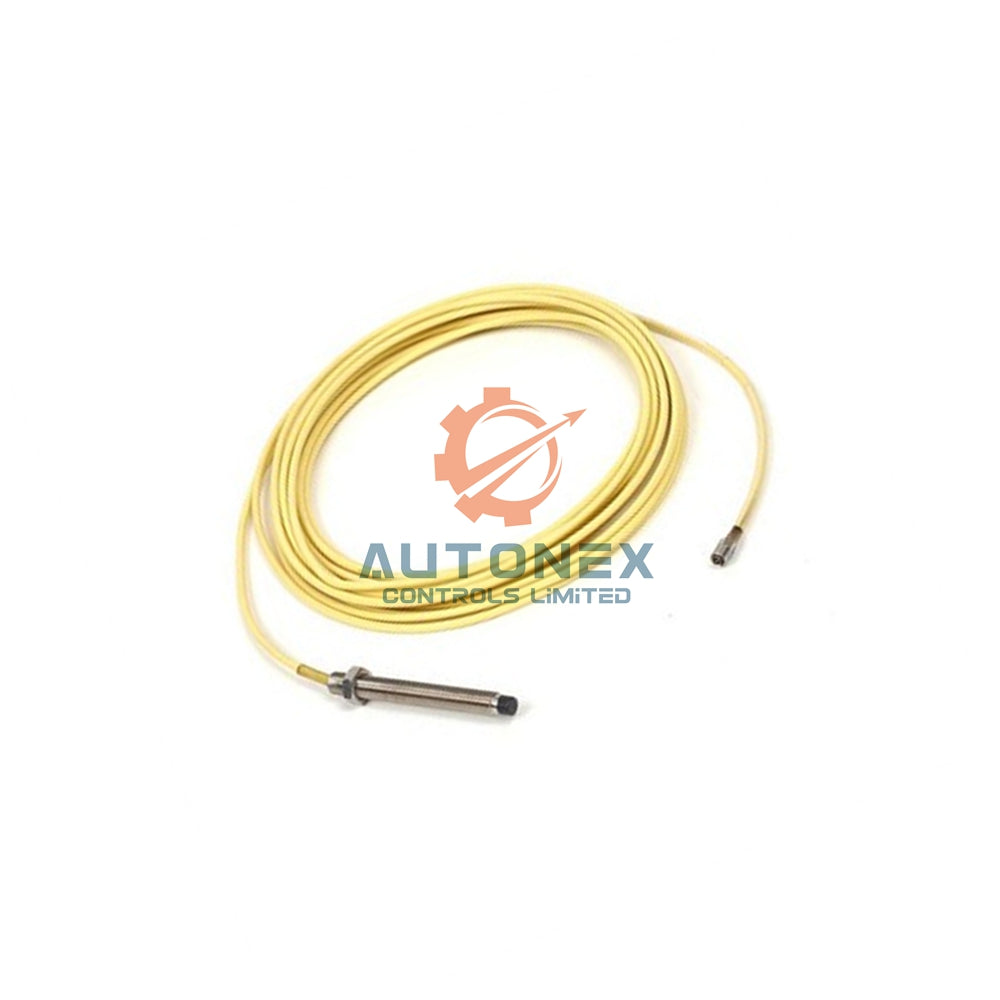

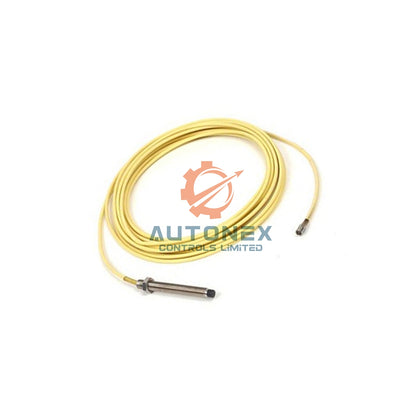

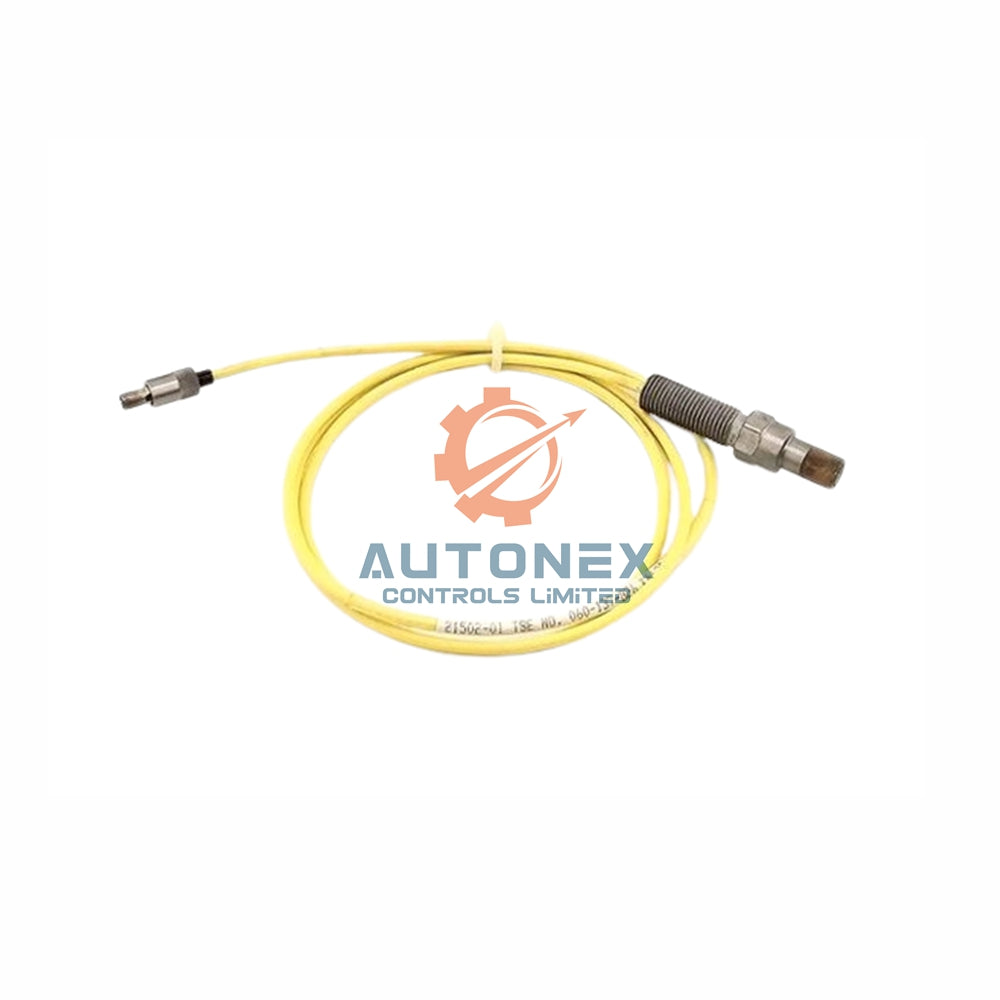

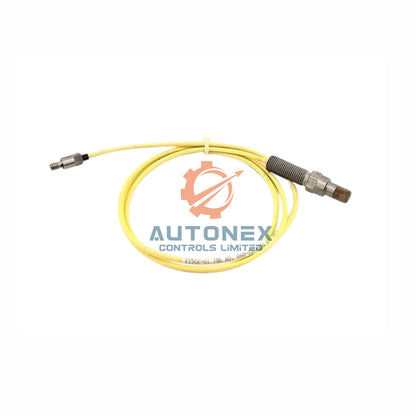

پراب ترنسدیوسر نزدیکی سری 7200 بنتلی نوادا مدل 21504-00-28-05-02

مشخصات فنی و داده‌های عملکرد

• برند و سری: قطعه اصلی بنتلی نوادا از خط تولید سری 7200.
• شماره مدل: 21504-00-28-05-02 (شماره پایه قطعه: 21504).
• دامنه اندازه‌گیری: محدوده عملکرد خطی به طول 2.0 میلی‌متر (80 میل) از سطح هدف.
• فاصله شروع: کالیبره شده برای شروع اندازه‌گیری در فاصله 0.25 میلی‌متر از سطح نوک پراب.
• ضریب مقیاس: خروجی 200 میلی‌ولت بر میل (7.87 ولت بر میلی‌متر) با حداکثر خطای ±4٪.
• خطی بودن سیستم: خطی بودن استثنایی به میزان ±0.02 میلی‌متر هنگام کالیبراسیون؛ ±0.06 میلی‌متر با تعویض کامل پراب.
• پاسخ فرکانسی: قابلیت پایش جابجایی ایستا (0 هرتز) تا 10 کیلوهرتز (600,000 دور در دقیقه) با افت -5٪ در 10 کیلوهرتز.
• نیازهای تغذیه: کارکرد با ولتاژ DC منفی بین -17.5 ولت تا -26 ولت، با حداکثر جریان 12 میلی‌آمپر.
• پایداری حرارتی: تغییر ضریب مقیاس به میزان -396 میکرومتر بر متر در دمای +65 درجه سانتی‌گراد (اندازه‌گیری شده در فاصله 1.27 میلی‌متر).
• محدوده دمایی قابل تحمل: پروکسی‌میتر از -51 درجه سانتی‌گراد تا +100 درجه سانتی‌گراد کار می‌کند؛ پراب و کابل تا -34 درجه سانتی‌گراد تا +177 درجه سانتی‌گراد مقاوم هستند.
• مقاومت محیطی: مقاوم در برابر رطوبت تا 95٪ و مقاوم در برابر آب، روغن، 10٪ اسید سولفوریک، هیدروکسید آمونیوم، MEK و DMF.

پیکربندی پسوند و جزئیات مکانیکی

• 00 = نوع نوک: نوک بدون رزوه با طول 0 میلی‌متر (نصب هم‌سطح) برای نصب‌های استاندارد.
• 28 = طول بدنه: طول کلی بدنه 2.8 اینچ برای نیازهای نصب جمع‌وجور.
• 05 = طول کابل: کابل کواکسیال یکپارچه به طول 0.5 متر (20 اینچ) برای مسیرهای اتصال کوتاه‌تر.
• 02 = کانکتور: کانکتور کواکسیال نر مینیاتوری (مینی کواکسیال) برای انتقال سیگنال مطمئن.
• طراحی نوک: دارای نوکی به قطر 8 میلی‌متر با رزوه نصب استاندارد 3/8-24 و بدون زره.
• وزن: وزن کل مجموعه تقریباً 0.59 کیلوگرم (1.3 پوند).

سؤالات متداول

• پسوند "00" در مدل 21504-00-28-05-02 به چه معناست؟
  پسوند "00" نشان‌دهنده طراحی نوک هم‌سطح با طول بدون رزوه 0 میلی‌متر است. این پیکربندی زمانی بهترین عملکرد را دارد که پراب باید نزدیک به هدف نصب شود بدون اینکه از محفظه بیرون بزند.
• تفاوت مشخصات خطی بودن ±0.02 میلی‌متر و ±0.06 میلی‌متر چیست؟
  ±0.02 میلی‌متر زمانی اعمال می‌شود که سیستم به صورت مجموعه‌ای هماهنگ کالیبره شده باشد. ±0.06 میلی‌متر زمانی است که هر پراب سری 7200 با هر پروکسی‌میتر استفاده شود و امکان تعویض کامل بدون نیاز به کالیبراسیون مجدد فراهم گردد.
• آیا می‌توانم این پراب با کابل 0.5 متری را با کابل افزایش طول موجود استفاده کنم؟
  بله، کانکتور مینی کواکسیال (پسوند 02) امکان اتصال کابل‌های افزایش طول استاندارد بنتلی نوادا را فراهم می‌کند. طول کل کابل بر کالیبراسیون سیستم تأثیر می‌گذارد، بنابراین برای پیکربندی صحیح به دفترچه راهنمای سری 7200 مراجعه کنید.
• این پراب با چه موادی سازگار است؟
  بنتلی نوادا این پراب‌ها را برای فولاد AISI 4140 کالیبره می‌کند. استفاده از فلزات دیگر ممکن است نیاز به کالیبراسیون مجدد برای دقت اندازه‌گیری جابجایی داشته باشد.
• آیا مدل 21504-00-28-05-02 موجود است و چگونه ارسال می‌کنید؟
  بله، این مدل به صورت نو و در بسته‌بندی کارخانه‌ای موجود است. سفارش‌ها ظرف 5 روز پردازش شده و به صورت جهانی از طریق FedEx، UPS یا DHL با امکان رهگیری ارسال می‌شوند.
• سیاست بازگشت کالا برای این محصول چیست؟
  ما امکان بازگشت کالا را تا 30 روز برای اقلام در شرایط اصلی و بسته‌بندی کارخانه‌ای باز نشده فراهم می‌کنیم.
• کجا می‌توانم دفترچه راهنمای کامل سیستم سری 7200 را دانلود کنم؟
  شما می‌توانید مستندات کامل را از طریق لینک دانلود PDF که در زیر آمده است دریافت کنید.

دانلود مشخصات کامل: فایل PDF سیستم‌های ترنسدیوسر نزدیکی سری 7200
