IS200DSPXH1DBD Módulo Procesador de Señal Digital General Electric

Placa de Control del Procesador de Señal Digital IS200DSPXH1DBD de General Electric

Especificaciones Técnicas

• Marca: General Electric (GE) · Número de Parte: IS200DSPXH1DBD
• Serie: Mark VI Speedtronic / EX2100 · Función: Placa de Control del Procesador de Señal Digital (DSPX)
• Procesador: DSP de alto rendimiento a 60 MHz de velocidad de reloj · Memoria: Flash (arranque/código/historial), RAM, NVRAM, ID de revisión solo de adición
• Temperatura de Operación: -30 °C a +65 °C · Tecnología: Montaje superficial · Dimensiones: 33.0 cm x 17.8 cm
• Interrupciones: 4 externas (INT0 desbordamiento de pila, INT1 pulso de carga interna, INT2/INT3 configurable)
• Conectividad: Conector de backplane de 4 filas y 128 pines (P1), puerto emulador DSP (P5), puerto de monitorización de ingeniería (P6)
• Indicadores: LED rojo (DS1 fallo/reinicio), LED verde (DS2 estado/funcionamiento)
• Características Especiales: ASIC para lógica personalizada, recubrimiento conformal, compatible hacia atrás con las dos primeras revisiones
• Ambiental: Sensible a estática — requiere pulsera de conexión a tierra; instalar solo en rack desenergizado

Componentes Principales y Destacados de Hardware

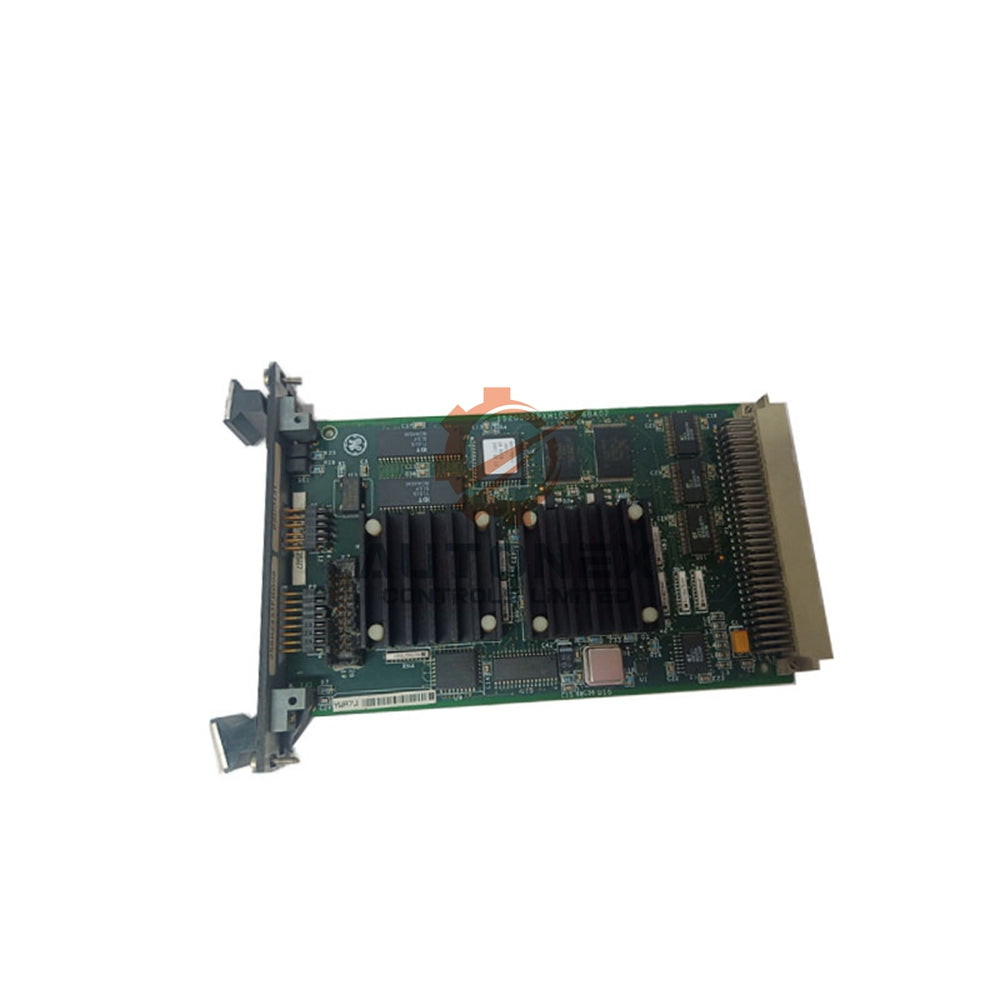

• Procesador de Señal Digital y ASIC: La placa integra un potente DSP con un circuito integrado específico para aplicaciones (ASIC) para ejecutar funciones lógicas personalizadas de manera eficiente.
• Arquitectura de Memoria: Utiliza Flash para firmware e historial, RAM para ejecución temporal y NVRAM para conservar datos críticos durante cortes de energía.

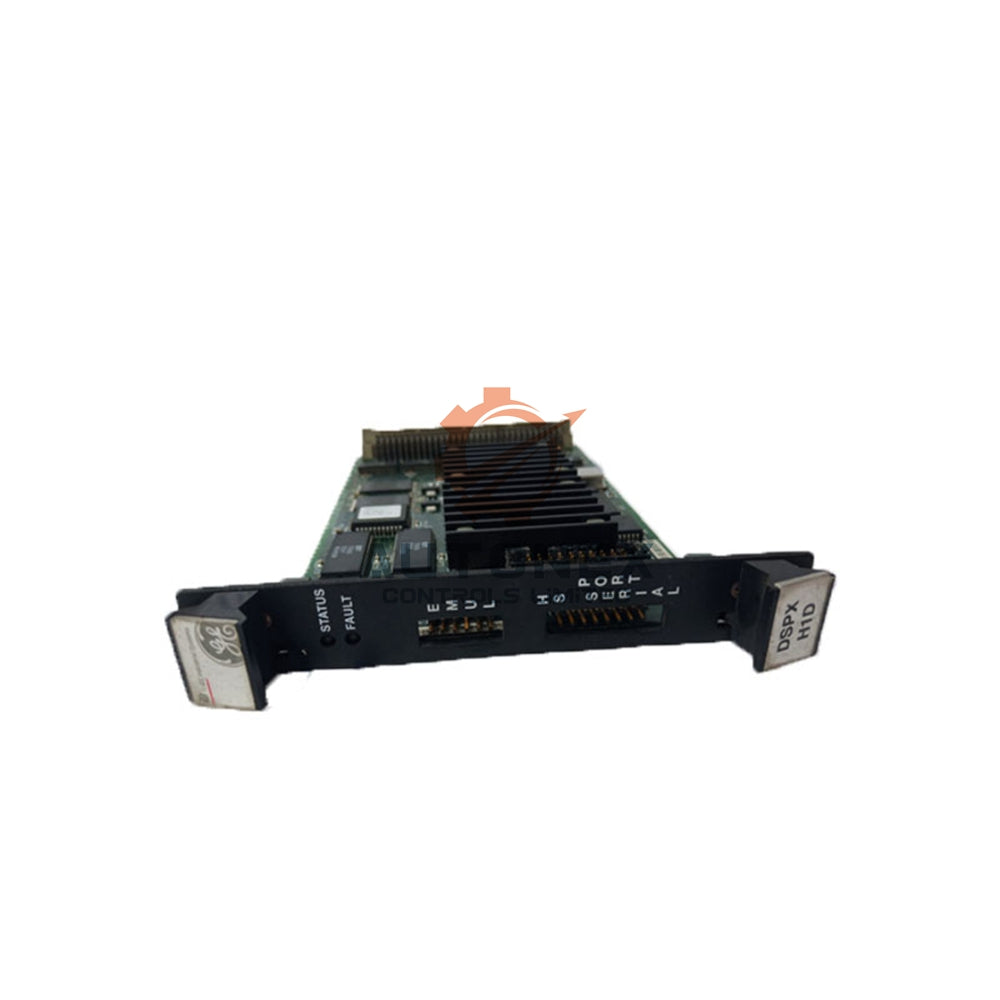

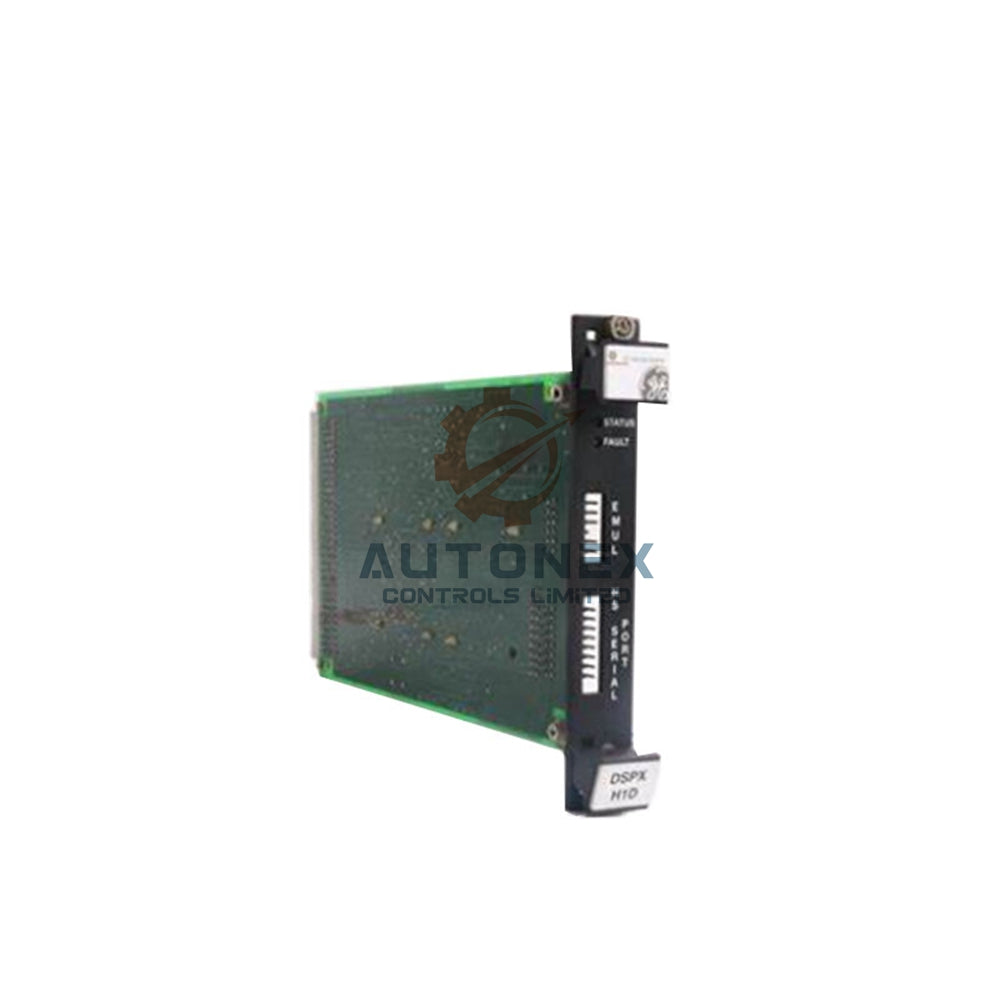

• Panel Frontal: Incluye dos indicadores LED (rojo para fallos, verde para estado) y dos conectores de E/S para acceso directo.
• Interfaz de Backplane: Un conector DIN de ángulo recto de 128 pines (P1) proporciona bus de datos/dirección, señales de control y entradas VCO.
• Compatibilidad de Revisión: Este IS200DSPXH1DBD soporta tres revisiones en total y es compatible hacia atrás con las dos primeras.
• Diseño Original: Fabricado en EE. UU. como parte del Mark VI Speedtronic de GE — una mejora significativa sobre la serie Mark V anterior.

Capacidades Funcionales e Integración de Sistema

• Regulación de Puente y Motor: Controla directamente las operaciones del regulador de puente y motor para los drives de la Serie Innovation.
• Control de Campo del Generador: Supervisa las funciones de excitación de campo dentro del sistema de Control de Excitación EX2100.
• Procesamiento de Puertas y Lógica: Gestiona funciones de gating y proporciona toda la lógica, interfaz y procesamiento para el drive.
• Funciones Personalizadas vía FPGA/ASIC: Implementa tareas especializadas mediante ASIC integrado con circuitos de soporte.
• Interfaces de Diagnóstico: El puerto P5 se conecta a un emulador DSP para depuración; el puerto P6 permite monitorización de ingeniería.
• Manejo de Interrupciones: Cuatro interrupciones externas (INT0–INT3) manejan desbordamiento de pila, pulsos de carga y entradas configurables.
• Montaje en Rack: Se instala en el rack Mark VI mediante el conector P1; solo personal calificado debe realizar la instalación.

Preguntas Frecuentes (FAQ)

• ¿Cuál es el número de parte exacto de esta placa?
  El número de parte es IS200DSPXH1DBD, una Placa de Control del Procesador de Señal Digital de General Electric.
• ¿A qué serie pertenece este IS200DSPXH1DBD?
  Pertenece a la serie Mark VI Speedtronic y también se usa en excitadores EX2100.
• ¿Cuáles son las funciones principales de esta placa DSPX?
  Controla reguladores de puente y motor, funciones de gating para drives Innovation y campo de generador para sistemas EX2100.
• ¿Qué tipos de memoria incluye la placa?
  Flash para firmware, RAM para datos en tiempo de ejecución, NVRAM para almacenamiento no volátil y memoria solo de adición para ID de revisión.
• ¿Cómo se comportan los indicadores LED?
  El DS1 rojo se enciende o parpadea durante un fallo/reinicio; el DS2 verde parpadea cuando está en funcionamiento, permanece encendido cuando está detenido y se apaga si ocurre un fallo.
• ¿Qué conectores ofrece la placa?
  P1 (backplane, 128 pines), P5 (emulador DSP), P6 (monitor de ingeniería), además de dos en el panel frontal.
• ¿La placa sigue en producción?
  La serie Mark VI es ahora un producto legado, pero ofrecemos stock original nuevo con soporte de garantía.
• ¿Cuál es el rango de temperatura de operación?
  Opera de manera confiable desde -30 °C hasta +65 °C.
• ¿Cómo se realiza el envío y cuáles son los tiempos de entrega?
  Enviamos vía FedEx, UPS o DHL; los artículos en stock salen en un plazo de 5 días.
