AI-Tek 70085-1010-417 | Sensor Pasivo a Prueba de Explosiones

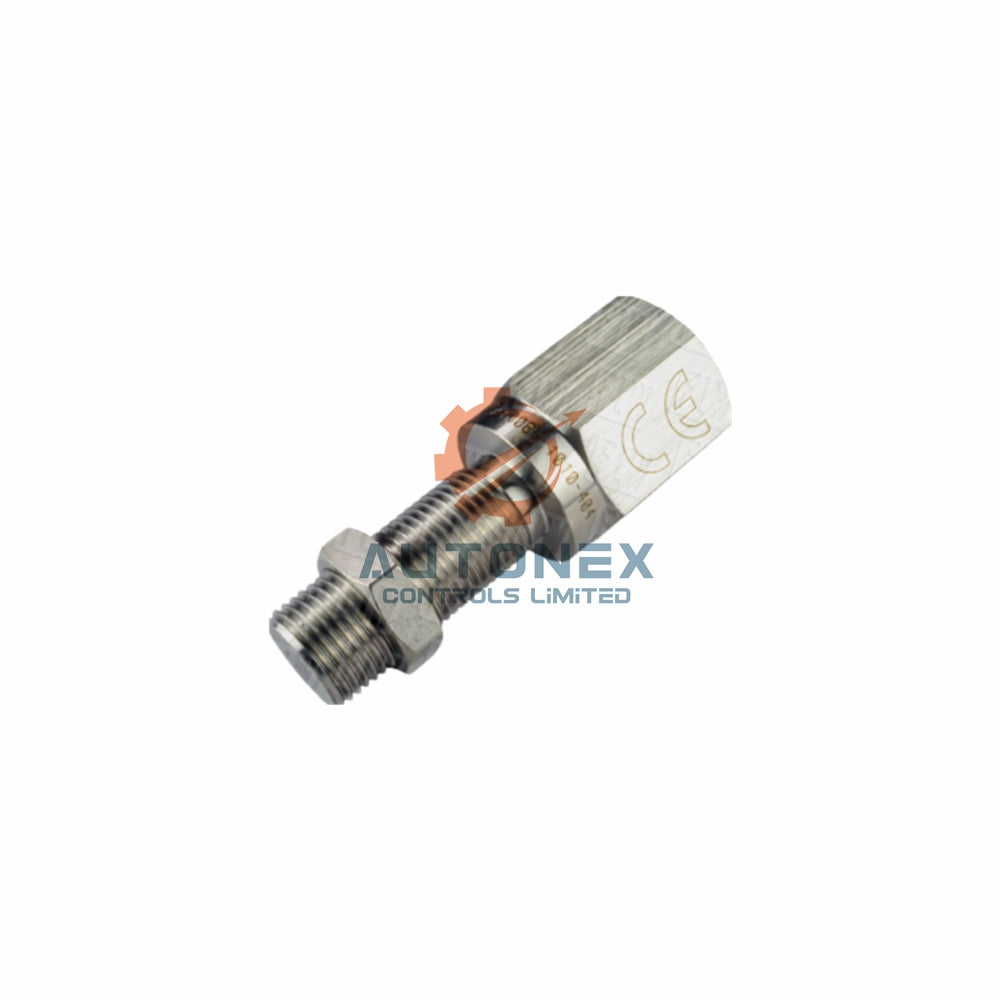

Sensor de velocidad pasivo certificado FM/ATEX AI-Tek Instruments 70085-1010-417

El 70085-1010-417 Proporciona monitoreo de velocidad a prueba de explosiones para entornos industriales peligrosos. Este sensor pasivo AI-Tek cuenta con certificaciones FM y ATEX para operación segura en áreas clasificadas, manteniendo un rendimiento confiable en condiciones de temperatura extrema.

Descripción del producto

Este sensor de velocidad pasivo certificado está diseñado para su uso en atmósferas potencialmente explosivas. Cuenta con capacidad de temperatura extendida y construcción robusta para cumplir con estrictas normas de seguridad sin comprometer el rendimiento.

Certificación y cumplimiento

• Aprobación FM: Certificado para ubicaciones peligrosas
• Certificación ATEX: Conforme a las directivas europeas
• Clasificación de área peligrosa: Clase I, División 1 y 2
• Clase de temperatura: Clasificación T4
• Nivel de protección del equipo: EPL Gb

Especificaciones del núcleo

• Fabricante: AI-Tek Instruments (Airpax)
• Número de pieza: 70085-1010-417
• Tipo de sensor: Sensor de velocidad pasivo
• Tecnología: Pasiva (auto-generada)
• Condición: Nuevo, embalaje original de fábrica
• Tipo de terminación: Cable integrado

Dimensiones físicas

• Tamaño de la rosca: 5/8-18 UNF-2A
• Longitud de la rosca: 4.000 pulgadas (101.6 mm)
• Longitud del sensor: 5.250 pulgadas (133.35 mm)
• Diámetro de la carcasa: 0.875 pulgadas (22.23 mm)
• Peso de envío: 1.5 kilogramos
• Longitud del cable: 18 pies (5.49 metros)

Rendimiento Eléctrico

• Voltaje garantizado de salida: mínimo 13.4 voltios pico a pico
• Voltaje de salida estándar: típico 85 voltios pico a pico
• Resistencia DC: máximo 280 ohmios
• Inductancia típica: 75 milihenrios
• Respuesta en frecuencia: 10 Hz a 3,800 Hz
• Rango de medición: 0 a 10,000 RPM
• Tiempo de respuesta: máximo 5 milisegundos
• Linealidad de salida: ±1.8% de la escala completa
• Impedancia mínima de carga: 12k ohmios

Especificaciones ambientales

• Temperatura de operación: -55°C a +220°C
• Temperatura de almacenamiento: -65°C a +240°C
• Protección contra ingreso: clasificación IP67
• Material de la carcasa: acero inoxidable 316L
• Tipo de cable: blindado de silicona de alta temperatura
• Torque de montaje: máximo de 22 ft-lbs
• Resistencia a vibraciones: 12g de 10 a 2000 Hz
• Resistencia a impactos: 40g durante 11 milisegundos
• Rango de humedad: 0% a 100% sin condensación

Especificaciones del objetivo

• Material objetivo: materiales ferromagnéticos
• Rango óptimo de separación: 0.3 a 1.2 milímetros
• Número de dientes del engranaje: se recomiendan 24-96 dientes
• Velocidad objetivo: 100 a 10,000 RPM
• Ancho mínimo del diente: 2.5 milímetros
• Espesor objetivo: mínimo de 4.0 milímetros

Características de seguridad

• Diseño intrínsecamente seguro para áreas peligrosas
• Construcción a prueba de chispas
• Disposición de puesta a tierra para descarga estática
• Prensaestopas certificado para protección contra explosiones
• Diseño de circuito no incendiario
• Componentes certificados por terceros

Aplicaciones industriales

• Refinerías petroquímicas
• Instalaciones de producción de petróleo y gas
• Plantas de procesamiento químico
• Fabricación farmacéutica
• Manejo y almacenamiento de granos
• Instalaciones de pintura y recubrimiento
• Operaciones mineras
• Instalaciones de almacenamiento de combustible

Requisitos de instalación

• Montar usando conexión roscada 5/8-18 UNF-2A
• Aplique un torque máximo de montaje de 22 ft-lbs
• Mantenga una brecha de 0.3-1.2mm desde la superficie objetivo
• Use prensaestopas y conectores certificados
• Siga las prácticas de cableado para áreas peligrosas
• Asegure una correcta conexión a tierra y unión
• Verifique el cumplimiento de certificación en el área de instalación
• Use solo métodos de instalación aprobados

Información de compatibilidad

• Funciona con barreras intrínsecamente seguras
• Compatible con gabinetes a prueba de explosiones
• Se conecta a sistemas PLC para áreas peligrosas
• Se conecta con sistemas de monitoreo certificados
• Funciona con acondicionadores de señal aprobados por ATEX
• Compatible con sistemas aprobados por FM

Envío y documentación

• Empaque certificado sellado de fábrica
• Incluye todos los documentos de certificación
• Cable de silicona de alta temperatura de 18 pies
• Manuales de instalación y seguridad
• Certificado de conformidad
• Envío mundial vía FedEx, UPS, DHL
• Envío exprés de mercancías peligrosas disponible

Preguntas frecuentes

• ¿Qué certificaciones tiene este sensor? Certificaciones FM y ATEX para áreas peligrosas.
• ¿Cuál es la temperatura máxima de operación? +220°C operación continua.
• ¿Qué tamaño de rosca se utiliza? Rosca estándar 5/8-18 UNF-2A.
• ¿Se requiere una instalación especial? Sí, debe seguir los códigos de instalación para áreas peligrosas.
• ¿Cuál es el voltaje de salida garantizado? 13.4 voltios pico a pico mínimo.
