مواصفات وحدة حزمة الإدخال/الإخراج GE Mark VI ‏IS220PDIOH1A

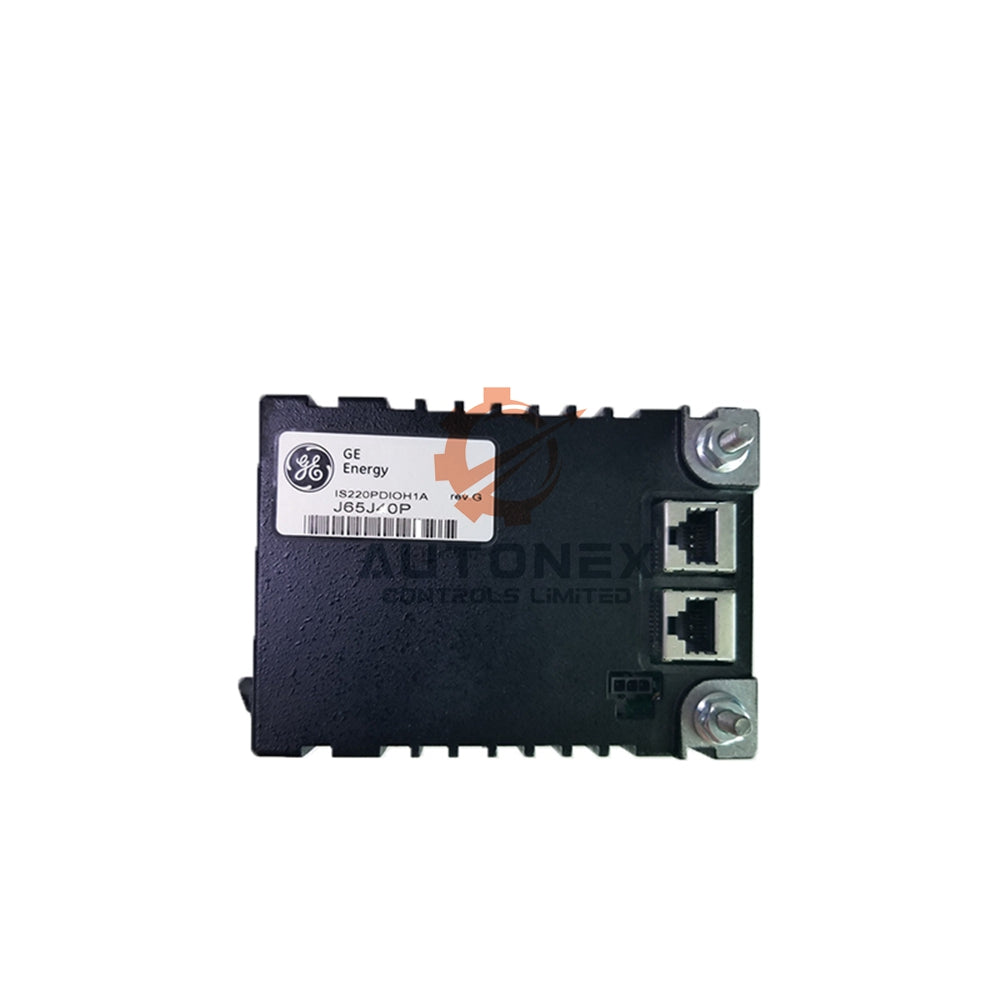

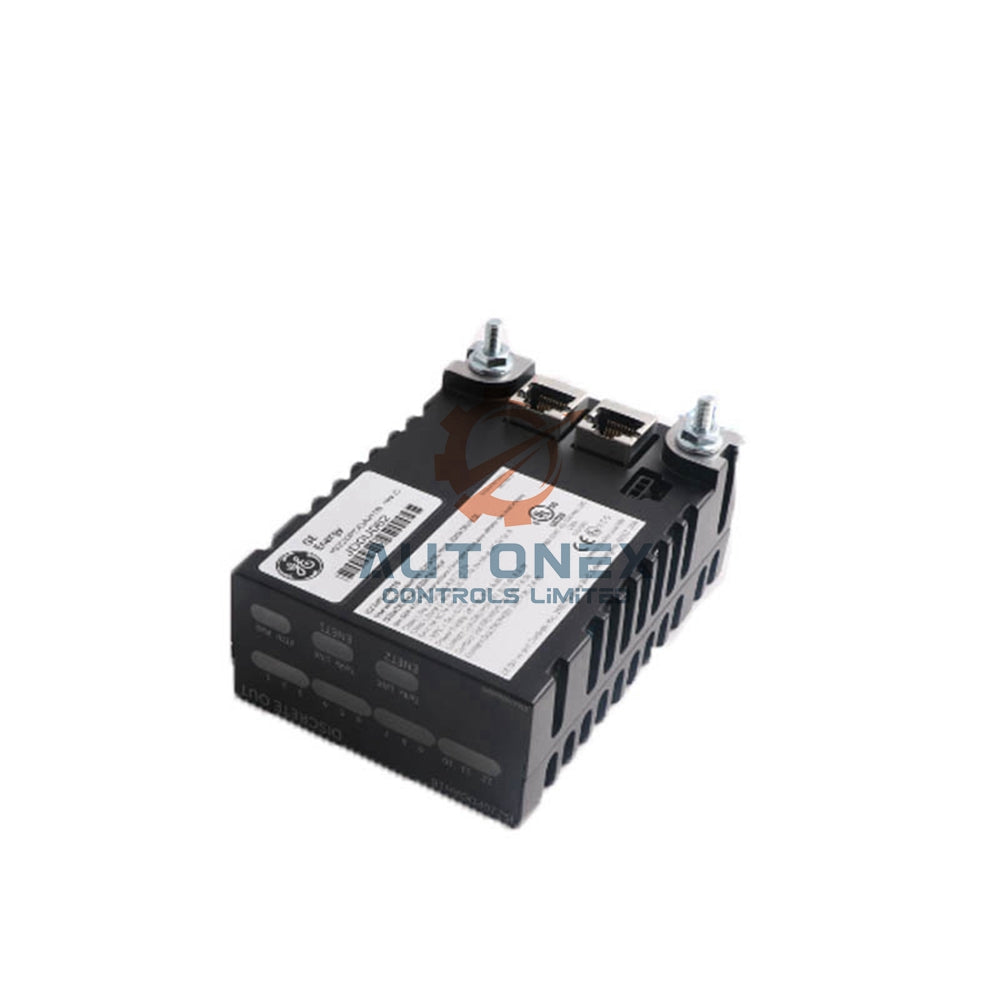

حزمة الإدخال/الإخراج IS220PDIOH1A – سلسلة GE Mark VI Speedtronic

المواصفات الفنية

• العلامة التجارية: General Electric (GE).
• الطراز: IS220PDIOH1A (المراجعة الوظيفية 1 A، لوحة دوائر مطبوعة مطلية بطبقة واقية).
• السلسلة: Mark VI Speedtronic – تجميعة المجموعة 1.
• تصنيف الجهد: 27.4 فولت تيار مستمر كحد أدنى، و28.0 فولت تيار مستمر اسميًا.
• أنواع التطبيقات: تكوينات Simplex أو TMR (التكرار النمطي الثلاثي).
• دوائر إدخال المراقبة: 15 دائرة مع إمكانية العكس وتغيير مستوى الإشارة.
• مؤشرات LED: أربعة مؤشرات LED للحالة، بالإضافة إلى مؤشرات أخرى مرتبطة بالمرحلات.
• لوحات التوصيل الطرفية: متوافقة مع IS200TDBSH2A وIS200TDBTH2A.
• التصنيف البيئي: معتمدة للاستخدام في المواقع الخطرة (HazLoc).
• مرجع الدليل: GEH‑6721L (الوثائق الأصلية من GE).

تهيئة الأجهزة والتركيب

• ركّب IS220PDIOH1A مع لوحة التوصيل الطرفية المرتبطة به داخل خزانة وحدة القيادة.
• اتبع الدليل GEH‑6725 للحصول على تعليمات توصيل الأسلاك الميدانية – إذ يُعد مقاس السلك وعزم ربط البرغي أمرين بالغَي الأهمية.
• صِل منافذ Ethernet للاتصال الشبكي بوحدة تحكم Mark VI.
• هيّئ قنوات الإدخال والإخراج وفقًا لمتطلبات تطبيقك.
• راقب مؤشرات LED الموجودة على اللوحة الأمامية للطاقة ونشاط الشبكة والتنبيهات التشخيصية.
• في أنظمة TMR، ركّب حزم إدخال/إخراج متعددة وهيّئ التكرار وفقًا لذلك.

محتويات الصندوق

• وحدة حزمة إدخال/إخراج واحدة IS220PDIOH1A – مطلية بطبقة واقية ومختبرة في المصنع.
• لا تتضمن هذه الوحدة لوحات توصيل طرفية أو كابلات أو معدات تثبيت.
• لا تُ supplied أي وثائق أو وسائط برمجية – يُرجى الرجوع إلى دليل GE GEH‑6721L.

الشحن والإرجاع

• نشحن عالميًا عبر FedEx أو UPS أو DHL – ويتم توفير رقم التتبع عند الإرسال.
• تُشحن الطلبات خلال 5 أيام عمل بعد تأكيد الدفع.
• يتوفر طراز IS220PDIOH1A في المخزون للتسليم الفوري.
• تُطبق سياسة إرجاع لمدة 30 يومًا – تواصل معنا للحصول على تصريح RMA والتعليمات.

الأسئلة الشائعة

• هل هذه الوحدة جديدة أم مجددة؟
  هذه حزمة إدخال/إخراج أصلية جديدة تمامًا من فائض GE – وليست وحدة مُصلحة أو مقلدة.
• هل يمكنني استخدام IS220PDIOH1A مع نظام Mark V؟
  لا، فقد صُممت هذه الوحدة خصيصًا لسلسلة Mark VI فقط.
• ما الفرق بين Simplex وTMR؟
  يستخدم Simplex حزمة إدخال/إخراج واحدة، بينما يستخدم TMR ثلاث حزم متوازية لتحقيق أمان تكراري.
• كيف أتحقق من المراجعة الوظيفية؟
  تحقق من العلامة “1 A” الموجودة على لوحة الدوائر المطبوعة – فهي تؤكد المراجعة المصنفة A للوحة PDIO.
• هل تقدمون دعمًا فنيًا للتهيئة؟
  نقدم إرشادات أساسية؛ أما الإعداد التفصيلي فيتطلب وثائق GE الخاصة بنظام Mark VI.
