ADV151-E50 وحدة إدخال رقمية من يوكوغاوا، 32 قناة

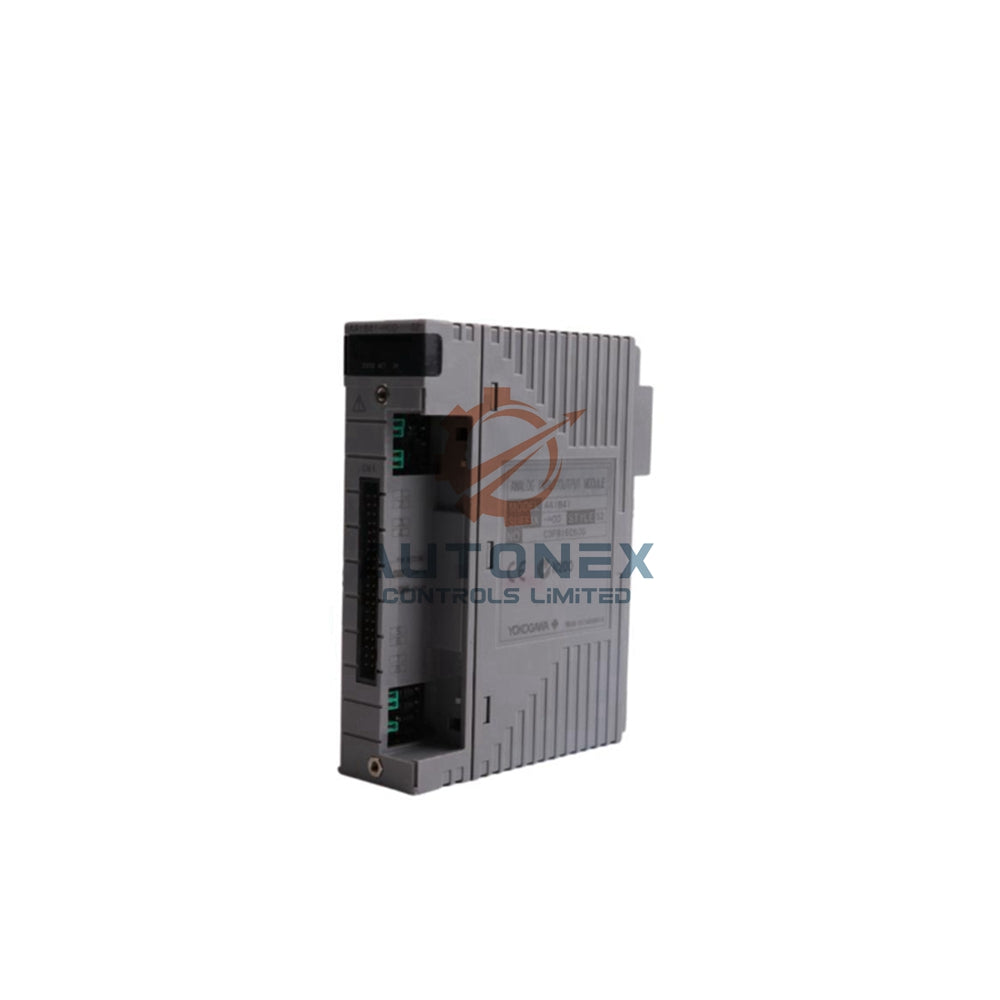

Yokogawa ADV151-E50 – وحدة إدخال رقمية ذات 32 قناة

المواصفات الفنية

• الشركة المصنّعة: Yokogawa Electric Corporation
• الطراز: ADV151-E50
• نوع المنتج: وحدة إدخال رقمية
• عدد قنوات الإدخال: 32 قناة لكل وحدة
• جهد الإدخال المقنن: 24 V DC (تدعم تكوينات التوصيل بالغمر والمصدر معًا)
• نطاق جهد تشغيل الإدخال: من 18.0 إلى 26.4 V DC
• حد جهد إيقاف الإدخال: 5.0 V DC أو أقل
• تيار الإدخال لكل قناة: 4.1 mA ±20 % عند جهد الإدخال المقنن
• الحد الأقصى المسموح به لجهد الإدخال: 30.0 V DC (يُمنع تجاوز هذا الحد)
• جهد التحمل: 2 kV AC لمدة دقيقة واحدة بين إشارة الإدخال والنظام؛ و500 V AC لمدة دقيقة واحدة بين نقاط التوصيل المشتركة (لكل نقطة توصيل مشتركة ذات 16 قناة)
• زمن استجابة الإدخال: 8 ms أو أقل لاكتشاف حالة الإدخال
• الحد الأدنى لزمن اكتشاف التشغيل: 20 ms لوظائف إدخال أزرار الضغط
• الحد الأقصى لدورة التشغيل/الإيقاف: 25 Hz لتطبيقات عدّ أزرار الضغط
• استهلاك التيار: 500 mA كحد أقصى عند 5 V DC
• خيارات التوصيل الخارجي: طرف توصيل بمشبك ضغط، أو كابل AKB331 مخصص، أو كابل موصل MIL
• الوزن: حوالي 0.30 kg (خفيف الوزن لسهولة التركيب)

الإمكانات الوظيفية

• إدخال الحالة: يكتشف حالات التشغيل/الإيقاف من نقاط التلامس الميدانية بزمن استجابة يبلغ 8 ms.
• إدخال أزرار الضغط: يعدّ انتقالات الحواف لأزرار الضغط في لوحات المشغل.
• إدخال SOE: يلتقط بيانات تسلسل الأحداث مع تسجيل زمني دقيق (رمز اللاحقة E).
• رمز اللاحقة E: يفعّل إمكانية التقاط SOE المدمجة لتسجيل الأحداث.
• رمز اللاحقة 5: الإصدار القياسي من دون شاشة حالة ومن دون حماية من الانفجار.
• رمز اللاحقة 0: النوع الأساسي مع مجموعة الخصائص القياسية.
• الخيار /D5A00: يتضمن محول واجهة كابل KS للتوصيلات الرقمية ذات 32 قناة.

الأسئلة الشائعة (FAQ)

• س: ما الفرق بين ADV151-E50 وADV151-P50؟
  ج: يتضمن ADV151-E50 إمكانية التقاط SOE (اللاحقة E)، بينما يوفر الطراز P50 وظائف عدّ النبضات بدلًا من ذلك.
• س: هل يمكنني مزج توصيلات الغمر والمصدر في الوحدة نفسها؟
  ج: نعم، يدعم ADV151-E50 تكوينات الغمر والمصدر لكل قناة، ما يوفر خيارات مرنة لتوصيلات الحقل.
• س: ما الكابل الذي ينبغي استخدامه للتوصيل بلوحات أطراف Yokogawa؟
  ج: استخدم كابل AKB331 المخصص أو كابل موصل MIL لإجراء توصيلات موثوقة وعالية الكثافة.
• س: هل تدعم هذه الوحدة الاستبدال أثناء التشغيل؟
  ج: نعم، يدعم ADV151-E50 الاستبدال أثناء التشغيل في أنظمة Yokogawa Centum وProSafe.
• س: ما استهلاك الطاقة المعتاد لهذه الوحدة؟
  ج: تستهلك حوالي 2.5 W (500 mA عند 5 V DC)، وهي قيمة منخفضة تقلل من حرارة الخزانة.
• س: كيف أفسر رموز اللاحقة الخاصة بهذه الوحدة؟
  ج: E = تمكين SOE، و5 = من دون شاشة/من دون حماية من الانفجار، و0 = النوع الأساسي. يضيف الخيار /D5A00 محول كابل KS.
• س: هل هذه الوحدة مناسبة للاستخدام في دوائر السلامة المصنفة SIL؟
  ج: تُعد ADV151-E50 وحدة DI قياسية. لتطبيقات SIL، يُرجى الرجوع إلى وحدات Yokogawa ProSafe المصنفة SIL.
