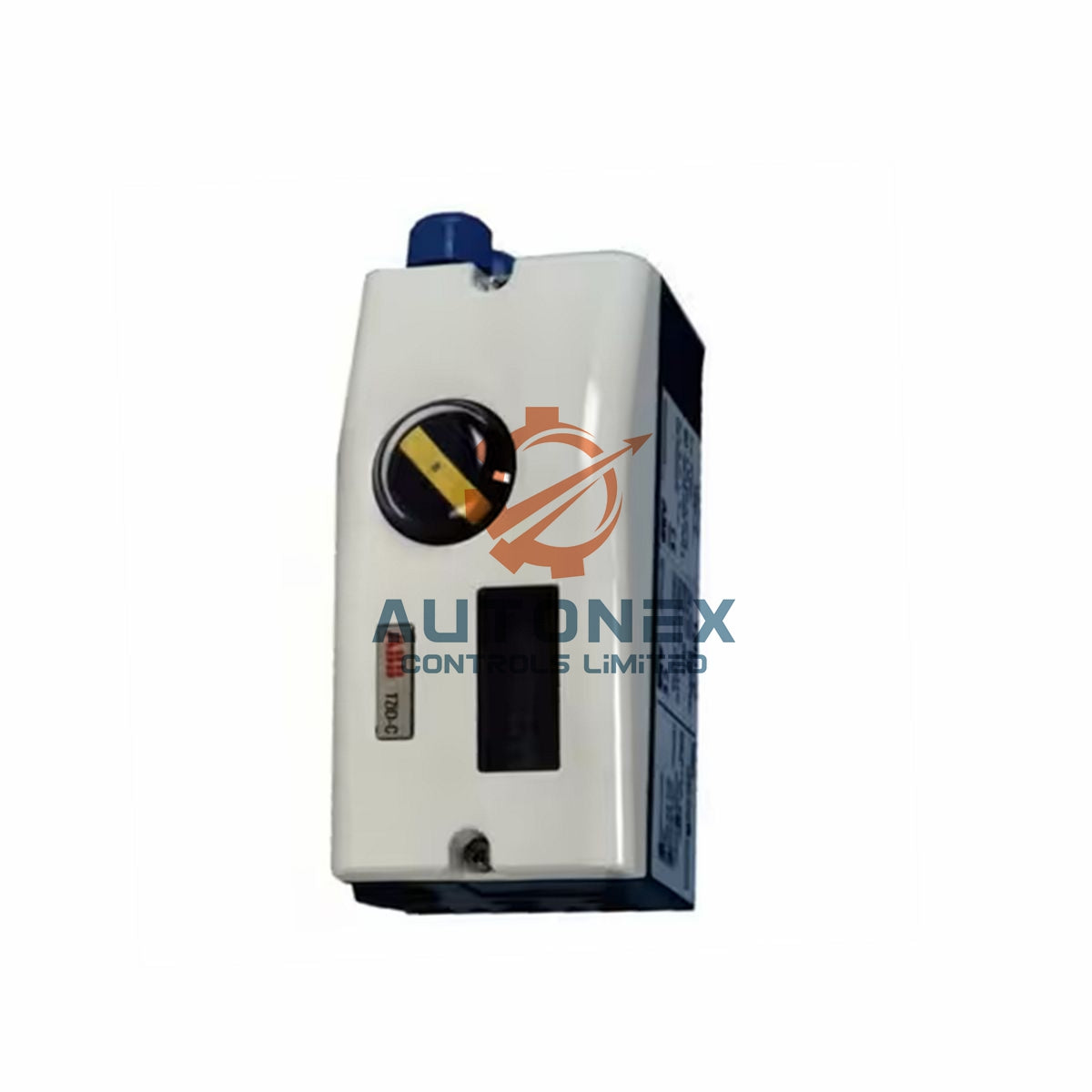

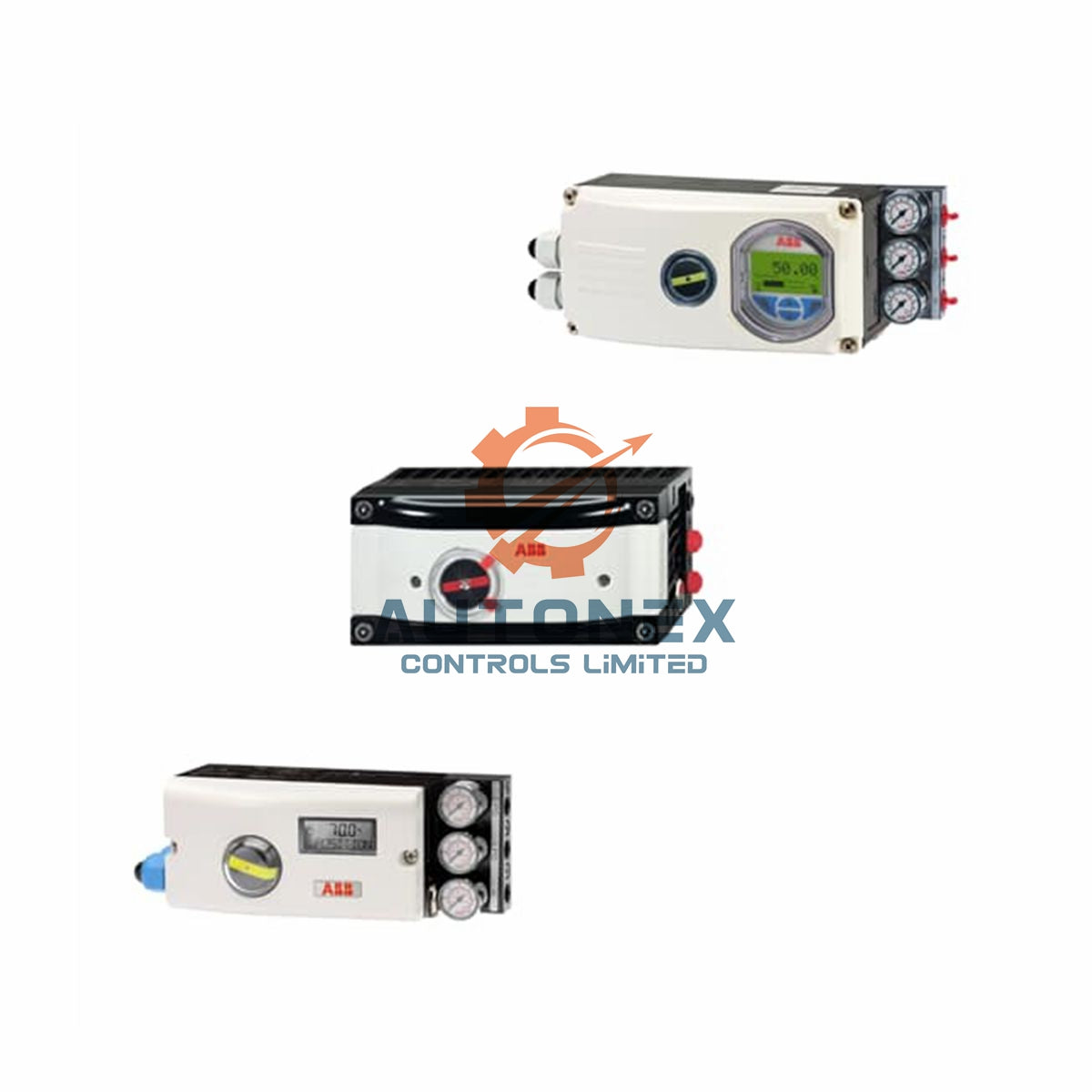

V18345-1021120001 ABB TZIDC polohovač ventilu

Elektropneumatický polohovač ventilu ABB V18345-1021120001 TZIDC

Hlavné technické špecifikácie

• Značka: ABB
• Model: V18345-1021120001
• Séria: TZIDC
• Typ produktu: Elektropneumatický polohovač
• Vstup / komunikácia: 4–20 mA s adaptérom LKS, konektorom pre adaptér LKS a modulom FSK na komunikáciu HART
• Ochrana proti výbuchu: FM/CSA
• Výstup / bezpečná poloha: Dvojčinný, zablokovanie pri poruche
• Analógová spätná väzba: Bez
• Mechanická spätná väzba: Žiadna
• Konštrukcia: Štandardná
• Materiál krytu: Hliník, IP 65 / NEMA 4X
• Povrchová úprava krytu: Elektrostatický ponorný lak s epoxidovou živicou, vytvrdzovaný v peci
• Farba krytu: Čierna RAL 9005, matná; kryt Pantone 420
• Teplota okolia: −40 °C až +85 °C pri prevádzke, skladovaní a preprave
• Teplota okolia s približovacími spínačmi: −25 °C až +85 °C so SJ2-S1N (NO)
• Relatívna vlhkosť (prevádzka): Ročný priemer 95 %, kondenzácia je prípustná
• Relatívna vlhkosť (preprava/skladovanie): Ročný priemer 75 %, bez kondenzácie
• Elektrické pripojenia: Skrutkové svorky, max. 1,0 mm² pre voliteľné prvky, max. 2,5 mm² pre analógový signál
• Káblový vstup: 2 závity 1/2-14 NPT alebo M20x1.5 (1 s káblovou priechodkou a 1 so závitovou zátkou)
• Pneumatické pripojenia: G 1/4 alebo 1/4-18 NPT

Výkon a odolnosť voči vplyvom prostredia

• Polohovač udržiava stabilné riadenie v širokom rozsahu teplôt okolia.
• Hliníkové puzdro odoláva prachu, vode a náročným priemyselným podmienkam.
• Epoxidový živicový lak chráni kryt pred koróziou a mechanickým opotrebovaním.
• Komunikácia HART umožňuje vzdialenú diagnostiku a konfiguráciu.
• Dvojčinný výstup podporuje bezpečnostnú funkciu zablokovania pri poruche pre kritické aplikácie ventilov.
• Elektrické a pneumatické porty zodpovedajú bežným závitovým normám NPT a G.

Inštalačná príručka

• Bezpečne namontujte polohovač na pohon pomocou štandardného montážneho rozhrania.
• Pripojte prívod vzduchu k pneumatickým portom G 1/4 alebo 1/4-18 NPT.
• Pripojte signál 4–20 mA k skrutkovým svorkám a dodržte maximálne prierezy vodičov.
• Na elektrické pripojenia použite káblové vstupy 1/2-14 NPT alebo M20x1.5.
• Počas inštalácie alebo údržby nevystavujte svorky mechanickému namáhaniu.
• Pred uvedením ventilu do prevádzky overte bezpečnú polohu pri poruche.

Obsah balenia

• 1 × elektropneumatický polohovač ABB V18345-1021120001 TZIDC
• 1 × káblová priechodka
• 1 × závitová zátka
• 1 × stručná úvodná dokumentácia

Doprava a podpora

• Odosielame prostredníctvom spoločností FedEx, UPS a DHL, ktoré zabezpečujú spoľahlivé doručenie po celom svete.
• Väčšina objednávok opúšťa náš sklad do 5 dní od potvrdenia platby.
• Vrátenie tovaru prijímame do 30 dní podľa našich štandardných podmienok vrátenia.
• Všetky položky sú úplne nové a originálne.
• Skladové jednotky sú pripravené na okamžité spracovanie objednávky.

Často kladené otázky

• Je V18345-1021120001 úplne nový a originálny? Áno, dodávame iba úplne nové originálne produkty ABB.
• Máte tento polohovač na sklade? Áno, tento model máme skladom a odosielame ho rýchlo.
• Ako rýchlo odosielate objednávky? Objednávky zvyčajne odosielame do 5 dní od ich potvrdenia.
• Ktorých kuriérov používate? Na medzinárodné zásielky používame spoločnosti FedEx, UPS a DHL.
• Môžem produkt vrátiť? Áno, podporujeme vrátenie tovaru do 30 dní.
• Aký vstupný signál tento model prijíma? Prijíma analógový vstupný signál 4–20 mA.
• Podporuje tento model komunikáciu HART? Áno, obsahuje modul FSK na komunikáciu HART.
• Aká je bezpečná poloha pre túto konfiguráciu? Táto konfigurácia poskytuje dvojčinný výstup so zablokovaním pri poruche.
• Aké sú rozmery pneumatických pripojení? Pneumatické porty sú G 1/4 alebo 1/4-18 NPT.
• Aký je rozsah teploty okolia? Rozsah je −40 °C až +85 °C pri prevádzke, skladovaní a preprave.
• Aký je stupeň ochrany krytu? Hliníkový kryt poskytuje ochranu IP 65 a NEMA 4X.
• Obsahuje tento model analógovú spätnú väzbu? Nie, táto verzia sa dodáva bez analógovej spätnej väzby.
