330103-00-15-10-02-05 Bently Nevada 3300 XL sonda priblíženia 8mm

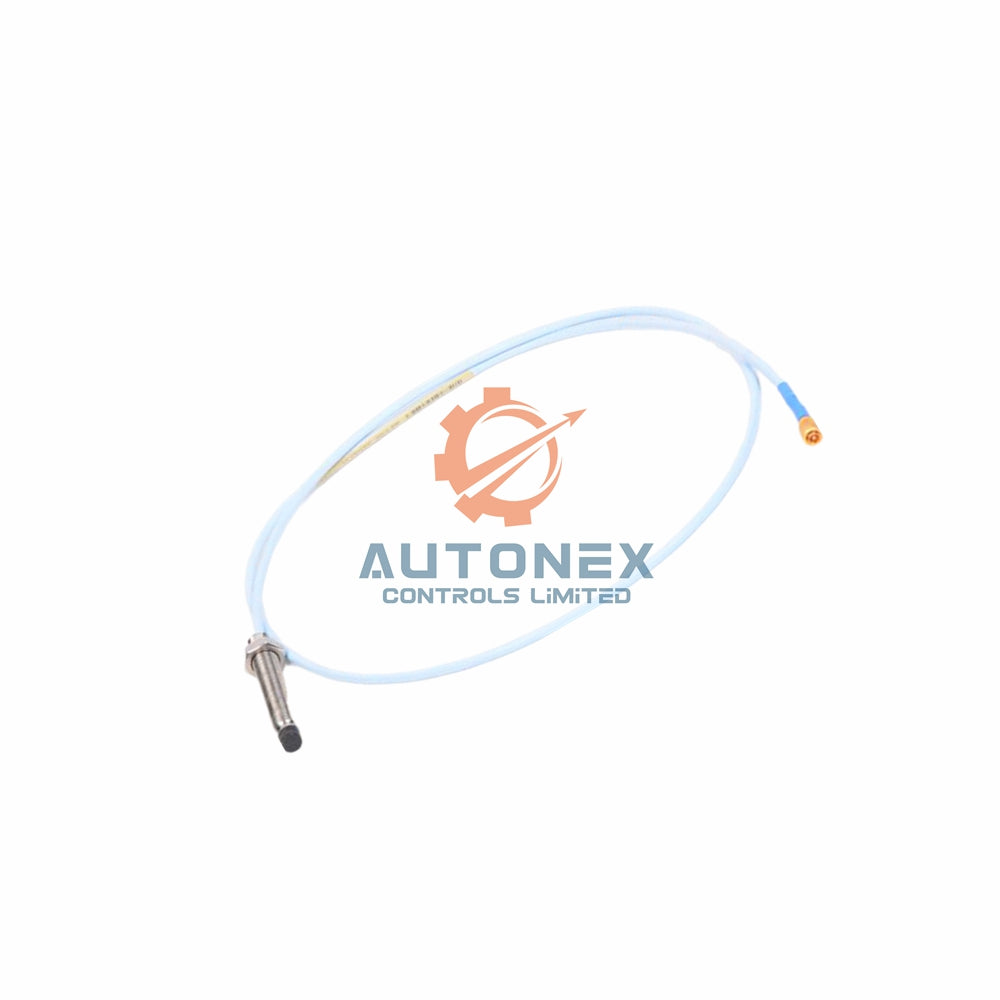

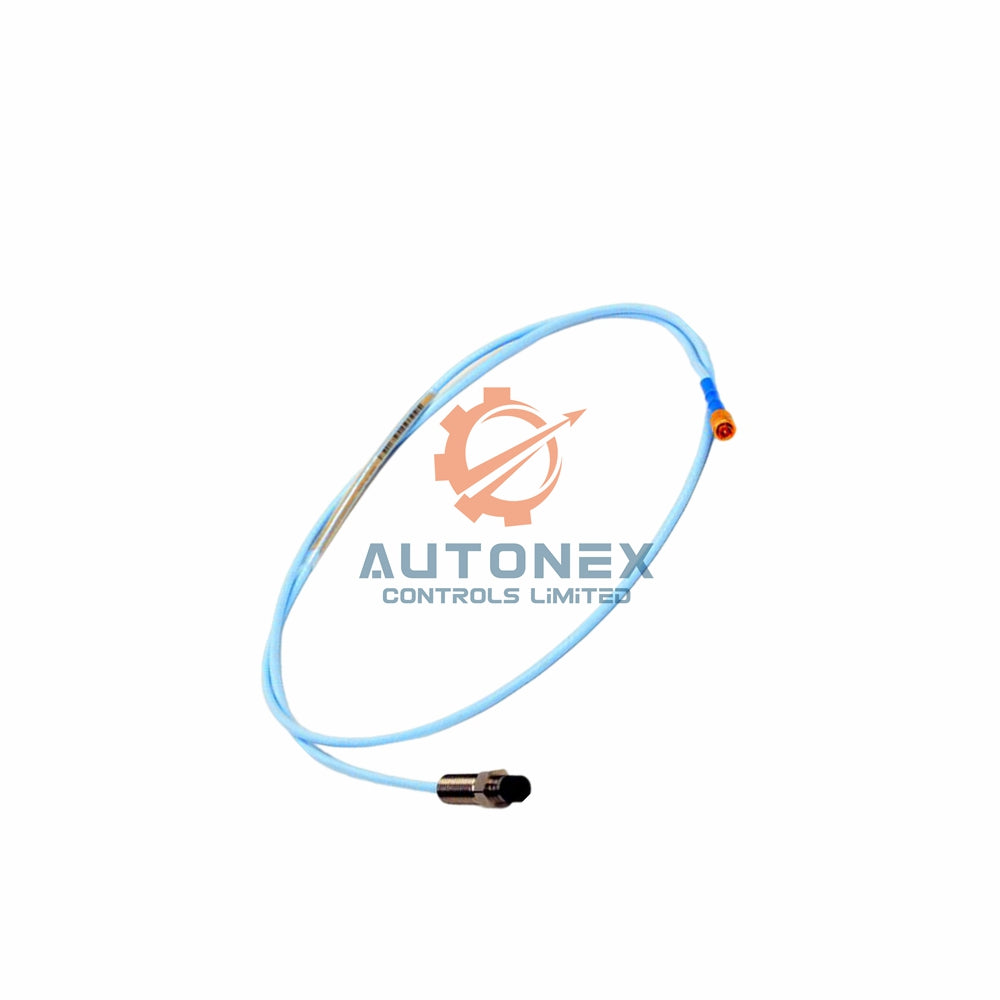

Približovacia sonda Bently Nevada 3300 XL 8 mm – model 330103-00-15-10-02-05

Kľúčové technické špecifikácie

• Lineárny rozsah: 2 mm (80 mil), od 0,25 do 2,3 mm (10 až 90 mil), výstup –1 až –17 V DC. Odporúčaná medzera pre radiálne vibrácie je –9 V DC (približne 1,27 mm / 50 mil).
• Jednosmerný odpor sondy (RPROBE): 7,59 ± 0,50 Ω pri dĺžke kábla 1,0 metra (od stredového po vonkajší vodič).
• Zapojenie v teréne: Použite tienený trojvodičový triádový kábel s pocínovanými vodičmi s prierezom 0,2 až 1,5 mm² (16–24 AWG). Maximálna dĺžka medzi snímačom a monitorom je 305 metrov (1 000 stôp).
• Materiál hrotu sondy: Polyfenylénsulfid (PPS). Telo sondy: nehrdzavejúca oceľ AISI 303 alebo 304 (SST).
• Závit tela sondy: M10 x 1, s maximálnym zasunutím závitu 15 mm. Hmotnosť sondy: 323 g/m (11,4 oz).
• Teplotný rozsah (štandardný): Prevádzková a skladovacia teplota –52 °C až +177 °C (–62 °F až +350 °F). Rozšírený rozsah hrotu až do +218 °C (+425 °F); kábel/konektor až do +260 °C (+500 °F). Vyhnite sa dlhodobému vystaveniu teplotám pod –34 °C (–30 °F), aby ste chránili tlakové tesnenie.
• Odolnosť proti vlhkosti: Zmena priemerného mierkového koeficientu (ASF) menšia ako 3 % po 56 dňoch pri relatívnej vlhkosti 93 % (IEC 60068-2-3).
• Certifikácie: CSA, ATEX, IECEx (možnosť 05) – vhodné do nebezpečných priestorov (trieda I, zóna 0/2; trieda I, II, III, divízie).

Inštalácia a mechanické detaily

• Sonda 3300 XL utesňuje diferenčný tlak medzi hrotom a telom pomocou O-krúžku Viton®. Pred odoslaním netestujeme každú jednotku na tlak; ak vaša aplikácia vyžaduje overené tlakové tesnenie, kontaktujte náš tím pre individuálny návrh.
• Pri iskrovo bezpečných inštaláciách použite Zenerove bariéry podľa výkresu 141092 alebo galvanické oddeľovače. Pri nezápalných obvodoch postupujte podľa výkresu 140979.
• Teplotné klasifikácie (EPL Ga/Gc): T1 (–55 °C až +232 °C), T2 (–55 °C až +177 °C), T3 (–55 °C až +120 °C), T4 (–55 °C až +80 °C), T5 (–55 °C až +40 °C).
• Pre EPL Dc klasifikácie zahŕňajú T280 °C, T225 °C, T170 °C, T130 °C, T105 °C a T90 °C so zodpovedajúcimi limitmi okolitej teploty.

Obsah balenia

• 1 × 330103-00-15-10-02-05 zostava sondy so štandardným káblom a miniatúrnym koaxiálnym konektorom ClickLoc.
• Ďalšie montážne príslušenstvo ani káble nie sú súčasťou balenia.

Doprava a logistika

• Všetky objednávky odosielame prostredníctvom spoločností FedEx, UPS alebo DHL.
• Objednávky zvyčajne odosielame do 5 pracovných dní od potvrdenia objednávky.
• Tento model máme skladom – je pripravený na okamžité odoslanie.

Často kladené otázky (FAQ)

• Je to originálna sonda Bently Nevada?
  Áno, dodávame iba nové, originálne diely Bently Nevada – žiadne kópie ani repasované jednotky.
• Aká je obvyklá dodacia lehota?
  Odosielame do 5 dní. Model 330103-00-15-10-02-05 a súvisiace položky 3300 XL máme skladom.
• Môžem túto sondu vrátiť, ak nebude vyhovovať mojej aplikácii?
  Vrátenie akceptujeme do 30 dní od doručenia za predpokladu, že jednotka zostane nepoužitá a v pôvodnom balení.
• Ako pripojím túto sondu k monitoru?
  Použite tienený trojvodičový triádový kábel (16–24 AWG) s dĺžkou do 305 metrov. Pokles signálu pri vysokých frekvenciách nájdete v grafoch frekvenčnej odozvy.
• Aké je tlakové zaťaženie tesnenia hrotu sondy?
  Sonda utesňuje diferenčný tlak, každú jednotku však netestujeme. Požiadavky na individuálne tlakové testovanie konzultujte s naším technickým tímom.
