330704-010-050-10-01-05 3300 XL 11 mm sonda Bently Nevada

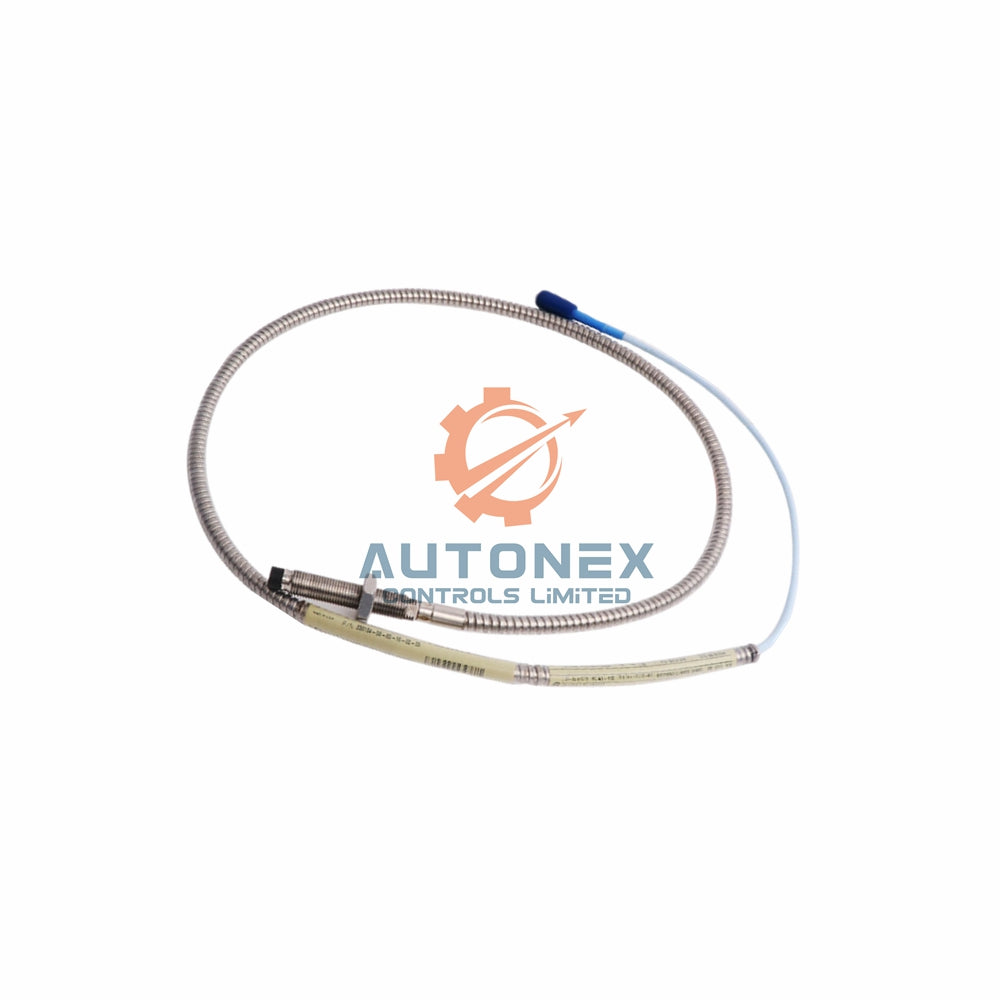

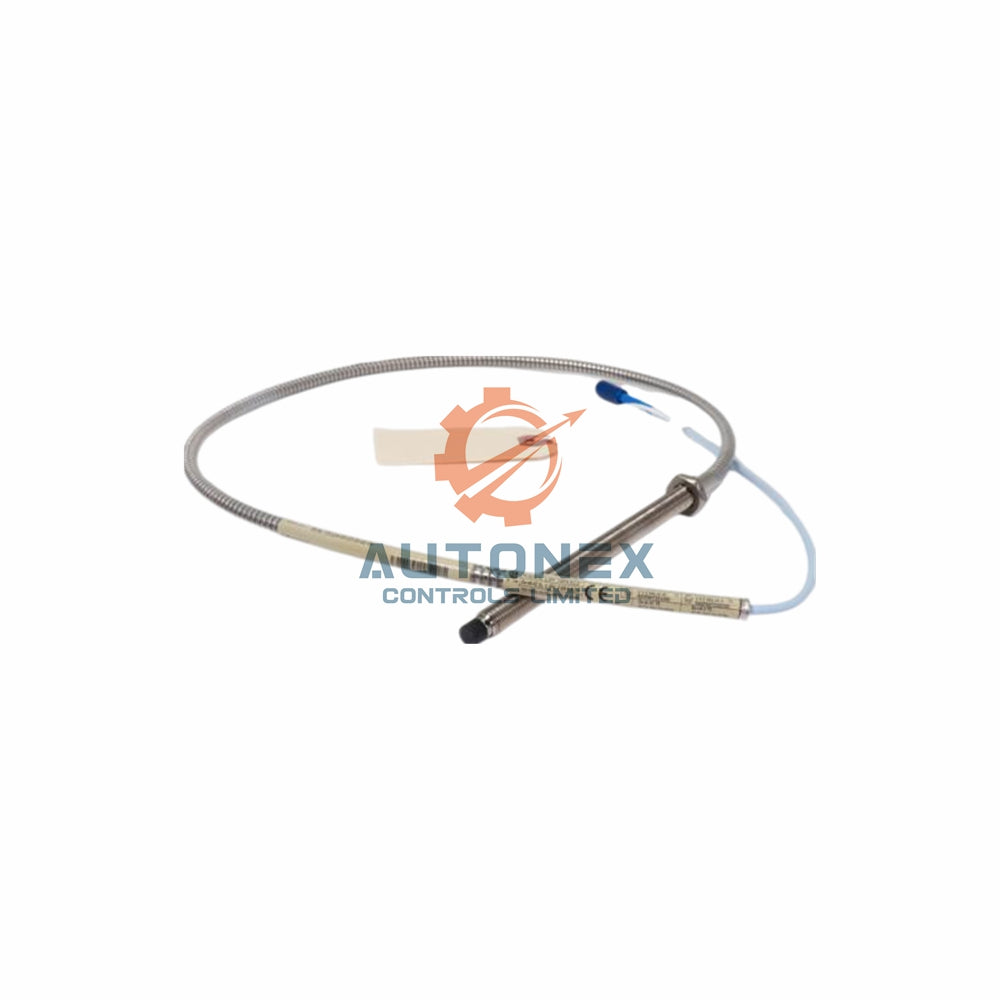

330704-010-050-10-01-05 Bently Nevada 3300 XL 11 mm sonda priblíženia

• Výrobca: Bently Nevada
• Úplné číslo modelu: 330704-010-050-10-01-05
• Produktový rad: 3300 XL 11 mm sondy priblíženia (metrické)
• Dĺžka bez závitu: 10 mm (možnosť 010)
• Celková dĺžka puzdra: 50 mm (možnosť 050)
• Celková dĺžka sondy: 1,0 metra (3,3 stopy, možnosť 10)
• Typ konektora: miniatúrny koaxiálny konektor ClickLoc s ochranou konektora, štandardný kábel (možnosť 01)
• Schválenie úradmi: viacnásobné schválenia (možnosť 05)

Kľúčové technické špecifikácie

• Jednosmerný odpor sondy (RPROBE): 5,9 ± 0,5 ohmu (pre dĺžku 1,0 m)
• Materiál hrotu sondy: polyfenylénsulfid (PPS)
• Materiál puzdra sondy: nehrdzavejúca oceľ AISI 304
• Kábel sondy: 75 Ω triaxiálny kábel s izoláciou FEP (k dispozícii v dĺžkach 1, 5 alebo 9 m)
• Maximálny uťahovací moment puzdra: 63,3 N•m (560 in•lb)
• Odporúčaný uťahovací moment puzdra: 21,1 N•m (187 in•lb)
• Veľkosť závitu: M14 x 1,5, maximálne zaskrutkovanie 21 mm

Výkon v podmienkach prostredia a magnetického poľa

• Vplyv magnetického poľa 60 Hz (systém 5 m): 0,001 až 0,027 mil pp/gauss (v závislosti od medzery)
• Prevádzková teplota: -52 °C až +177 °C (-62 °F až +351 °F)
• Skladovacia teplota: -52 °C až +105 °C (-62 °F až +221 °F)
• Relatívna vlhkosť: 100 % kondenzujúca (nie je určené na ponorenie, chránené konektory)
• Tlakové tesnenie sondy: konštrukcia s O-krúžkom Viton (nebolo testované pod tlakom; v prípade testovania kontaktujte oddelenie zákazkových riešení)

Teplotné klasifikácie (EPL Ga, Gc, Dc)

• T1: -55 °C až +232 °C (iba sonda)
• T2: -55 °C až +177 °C
• T3: -55 °C až +120 °C
• T4: -55 °C až +80 °C
• T5: -55 °C až +40 °C
• Pre EPL Dc: T280 °C pri Ta (-55 °C až +232 °C), T225 °C pri Ta (-55 °C až +177 °C), T170 °C pri Ta (-55 °C až +120 °C), T130 °C pri Ta (-55 °C až +80 °C), T105 °C pri Ta (-55 °C až +100 °C), T90 °C pri Ta (-55 °C až +40 °C)

Pokyny na inštaláciu

• Použite odporúčaný uťahovací moment 21,1 N•m pre puzdro sondy M14x1,5.
• Neprekračujte maximálny uťahovací moment puzdra 63,3 N•m.
• Konektory utiahnite rukou; maximálny uťahovací moment je 0,565 N•m.
• Dbajte na to, aby ohyb kábla nebol menší než polomer 25,4 mm.
• Zabezpečte priemer cieľa minimálne 30,5 mm a priemer hriadeľa minimálne 152 mm.

Obsah balenia

• 1 x 330704-010-050-10-01-05 sonda 3300 XL 11 mm s pancierovaním
• 1 x miniatúrny koaxiálny konektor ClickLoc s ochranou (štandardný kábel)
• Inštalačný návod (stručná príručka)

Často kladené otázky

• Je sonda nová a originálna? Áno, dodávame úplne nové originálne sondy Bently Nevada v originálnom továrenskom balení.
• Máte ju na sklade? Áno, tento model máme skladom na rýchle odoslanie.
• Aký je čas odoslania? Odosielame do 5 pracovných dní od potvrdenia objednávky.
• Ktorých prepravcov používate? Odosielame prostredníctvom spoločností FedEx, UPS alebo DHL.
• Môžem sondu vrátiť? Áno, prijímame vrátenie do 30 dní od doručenia.
• Aká je maximálna dĺžka zaskrutkovania? Závit M14x1,5 umožňuje zaskrutkovanie až do 21 mm.
• Je sonda odolná voči vysokej vlhkosti? Áno, odoláva 100 % kondenzujúcej vlhkosti s chránenými konektormi.
