Špecifikácie sondy Bently Nevada 330710-000-050-10-02-00 3300 XL

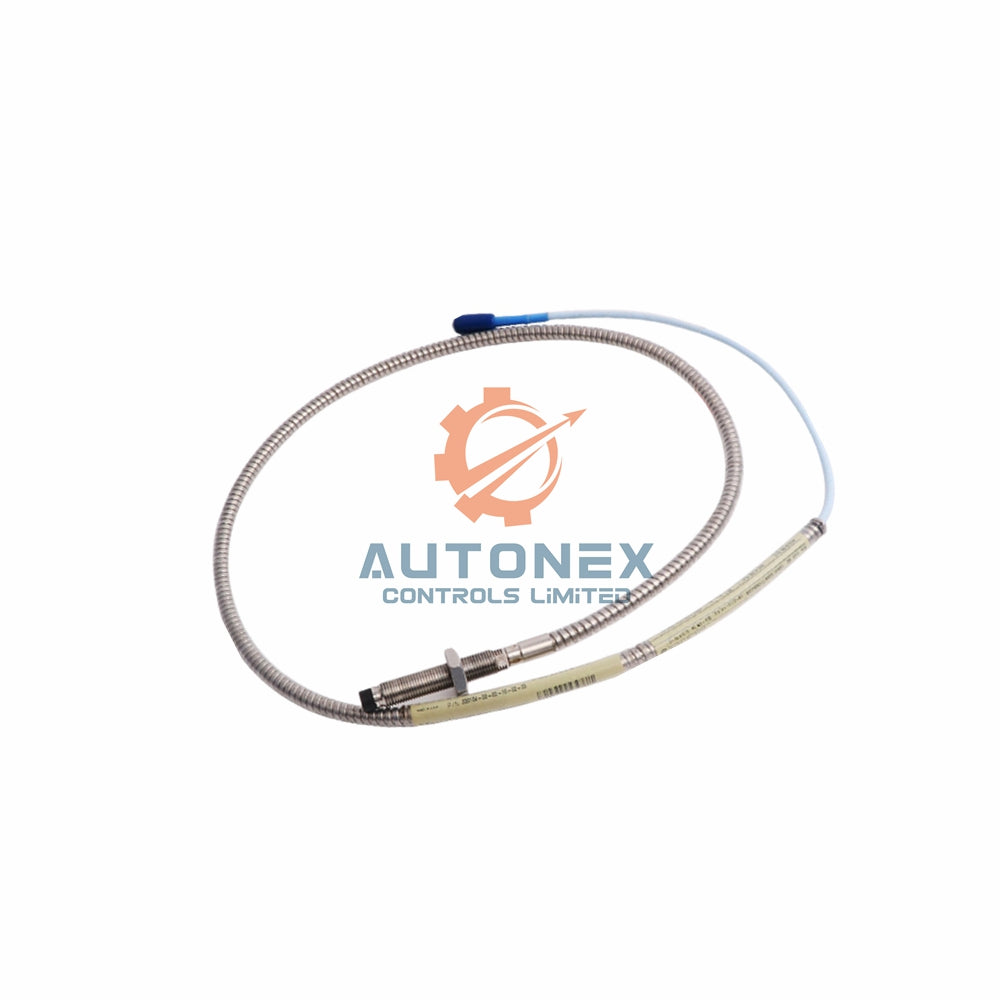

Približovacia sonda Bently Nevada 330710-000-050-10-02-00 3300 XL 11 mm

• Výrobca a séria: Bently Nevada – Približovacie sondy 3300 XL 11 mm. Model 330710-000-050-10-02-00 je vlajkový model pre kritické rotačné zariadenia.
• Teleso a závit: Teleso z nehrdzavejúcej ocele AISI 304 so závitom M16 x 1,5. Maximálna dĺžka záberu závitu je 24 mm. Dĺžka bez závitu je 0 mm a celková dĺžka telesa je 50 mm.
• Kábel a konektor: Triaxiálny kábel 75 Ω s izoláciou FEP. Konektor je typu miniatúrny koaxiálny ClickLoc so štandardným káblom. Variant celkovej dĺžky 10 zodpovedá dĺžke 1,0 metra (3,3 stopy).
• Špecifikácie cieľa a hriadeľa: Pri rovnom povrchu je odporúčaný minimálny priemer cieľa 30,5 mm (1,2 palca). Pri hriadeli je odporúčaný minimálny priemer 152 mm (6,0 palca). Tieto hodnoty zabraňujú vzájomnému rušeniu a zabezpečujú presnosť.
• Teplota a prostredie: Prevádzková teplota je v rozsahu od -52 °C do +177 °C (-62 °F až +351 °F). Skladovacia teplota je od -52 °C do +105 °C. Sonda odoláva 100 % kondenzačnej vlhkosti (nie je určená na ponáranie), ak sú konektory chránené.
• Tlak a tesnenie: Sonda používa O-krúžok Viton na utesnenie rozdielového tlaku medzi hrotom a telesom. Spoločnosť Bently Nevada pred odoslaním nevykonáva tlakové skúšky, ale možno požiadať o skúšku na mieru.
• Odolnosť voči magnetickému poľu: Pri medzere 0,5 mm (20 mil) je výstupné napätie 0,001 mil pp/gauss. Pri medzere 2,5 mm (100 mil) je 0,009 mil pp/gauss. Pri medzere 4,6 mm (180 mil) je 0,027 mil pp/gauss – testované do 300 gaussov (systém s dĺžkou 5 m).

Pokyny na inštaláciu a uťahovací moment

• Maximálny menovitý uťahovací moment telesa: 63,3 N•m (560 in•lb). Odporúčaný uťahovací moment telesa: 21,1 N•m (187 in•lb) pre teleso sondy M16x1,5.
• Uťahovací moment medzi konektormi: dotiahnuť rukou (odporúčané); maximum 0,565 N•m (5 in•lb). Minimálny polomer ohybu (s pancierovaním alebo bez neho): 25,4 mm (1,0 palca).
• Neprekračujte teplotné limity. Vystavenie sondy teplote nižšej ako -34 °C (-30 °F) môže poškodiť tlakové tesnenie.

Teplotné klasifikácie (len sonda)

• Pre EPL Ga a Gc: T1 (-55 °C až +232 °C), T2 (-55 °C až +177 °C), T3 (-55 °C až +120 °C), T4 (-55 °C až +80 °C), T5 (-55 °C až +40 °C).
• Pre EPL Dc: T280 °C @ Ta (-55 °C až +232 °C), T225 °C @ Ta (-55 °C až +177 °C), T170 °C @ Ta (-55 °C až +120 °C), T130 °C @ Ta (-55 °C až +80 °C), T105 °C @ Ta (-55 °C až +100 °C), T90 °C @ Ta (-55 °C až +40 °C).

Balenie a dodanie

• Každá sonda 330710-000-050-10-02-00 obsahuje zostavu sondy, montážny materiál a inštalačnú príručku.
• Odosielame prostredníctvom spoločností FedEx, UPS alebo DHL – dodanie do 5 pracovných dní po potvrdení objednávky.
• Máme k dispozícii nové a originálne skladové kusy na okamžité odoslanie.

Často kladené otázky (FAQ)

• O: Je táto sonda úplne nová a originálna?
  O: Áno, dodávame 100 % nové a originálne sondy Bently Nevada.
• O: Aký je bežný čas dodania?
  O: Odosielame do 5 pracovných dní prostredníctvom DHL, FedEx alebo UPS.
• O: Môžem sondu vrátiť, ak nebude pasovať?
  O: Áno, podporujeme 30-dňové vrátenie nepoužitých výrobkov v pôvodnom obale.
• O: Aký je minimálny priemer cieľa pre túto sondu?
  O: Pri rovnom cieli je minimum 30,5 mm (1,2 palca); pri hriadeli 152 mm (6,0 palca).
• O: Aká je maximálna prevádzková teplota?
  O: Sonda pracuje do +177 °C (+351 °F) a možno ju skladovať pri teplote do +105 °C (+221 °F).
• O: Je sonda odolná voči magnetickému rušeniu?
  O: Áno, do 300 gaussov (systém s dĺžkou 5 m) s minimálnym posunom výstupného napätia.
