Сервоприводы Allen Bradley - 2094-BM05-S

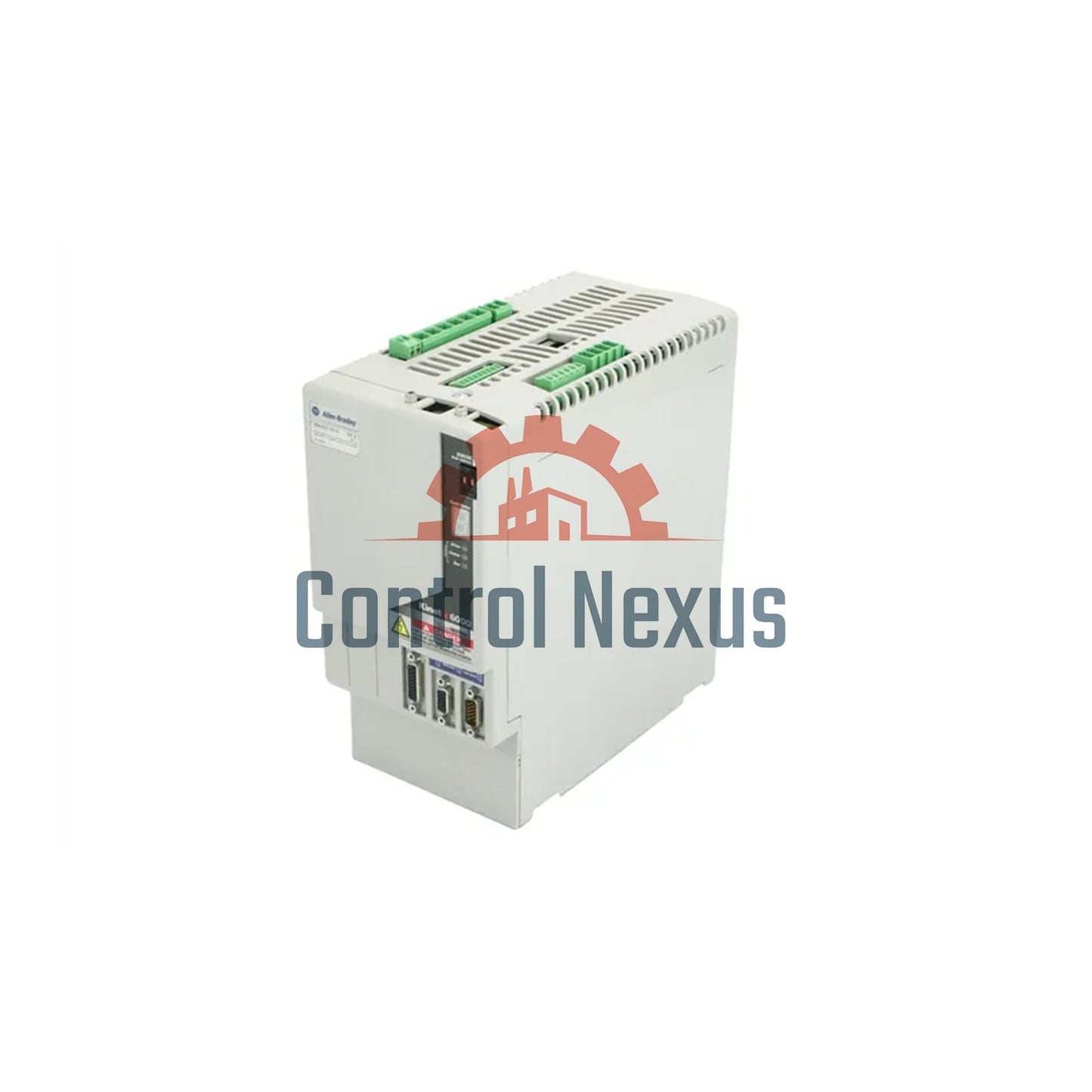

Интегрированный модуль оси Allen-Bradley 2094-BM05-S Kinetix 6000

Обзор продукта

• Номер модели: 2094-BM05-S
• Бренд: Allen-Bradley (Rockwell Automation)
• Серия: Интегрированные модули осей Kinetix 6000
• Класс безопасности: SIL-3, PLe с функцией Safe Torque-Off
• Эффективность: 98%

Электрические характеристики

• Непрерывный выходной ток: 34.6 A
• Непрерывный синусоидальный выход: 48.9 A
• Пиковый ток: 51.9-69.2 A (в зависимости от серии)
• Непрерывная мощность: 22.0 кВт номинальная
• Напряжение шины постоянного тока: 650 В DC номинальное
• Класс короткого замыкания: 200 kA

Характеристики производительности

• Частота ШИМ: 4 кГц
• Полоса пропускания контура скорости: 500 Гц
• Частота контура тока: 1300 Гц
• Конденсаторный блок: 1175 мкФ
• Тепловыделение: 250 Вт при 100% нагрузке
• Внутренний шунтирующий резистор: 28.75 Ом
• Мощность шунта: 200 Вт непрерывно, 22.5 кВт пиковая

Безопасность и сертификаты

• Safe Torque-Off: Встроенная безопасность SIL-3, PLe
• Стандарты безопасности: Соответствие ISO 13849-1
• Промышленные сертификаты: Соответствие CE, UL, RoHS
• Защитные функции: Комплексный мониторинг безопасности
• Обнаружение неисправностей: Расширенные диагностические возможности

Экологические характеристики

• Рабочая температура: от 0°C до 50°C
• Снижение параметров при температуре: 2% на каждый °C выше 40°C
• Относительная влажность: от 5% до 95% без конденсации
• Среднее время наработки на отказ (MTBF): примерно 110 000 часов
• Рекомендуемый зазор: 50 мм сверху и снизу
• Уровень загрязнения: рассчитан для промышленной среды

Часто задаваемые вопросы

Какова мощность выходного сигнала?

• Модель 2094-BM05-S обеспечивает 22.0 кВт непрерывной мощности с выходным током 34.6 A.

Какие сертификаты безопасности у него есть?

• Он оснащён безопасностью SIL-3, PLe Safe Torque-Off и соответствует стандартам CE, UL и RoHS.

Насколько эффективен этот модуль оси?

• Работает с эффективностью 98%, обеспечивая отличную экономию энергии и снижение эксплуатационных расходов.

Каковы требования к зазорам при установке?

• Поддерживайте зазор 50 мм сверху и снизу для правильной вентиляции и охлаждения.

Что означает суффикс "S"?

• Суффикс "S" указывает на встроенную функцию безопасности Safe Torque-Off.

Какова пиковая способность по току?

• Пиковый ток варьируется от 51.9 A до 69.2 A в зависимости от версии серии модуля.
