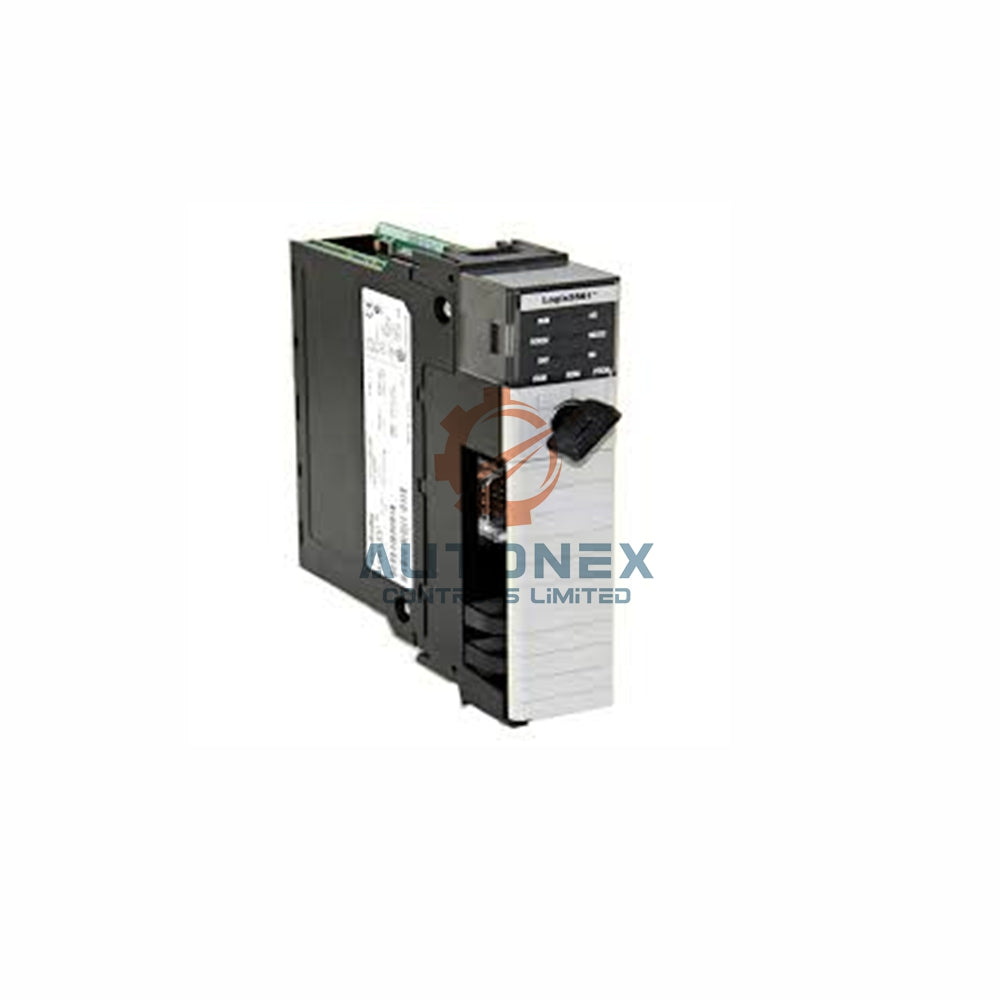

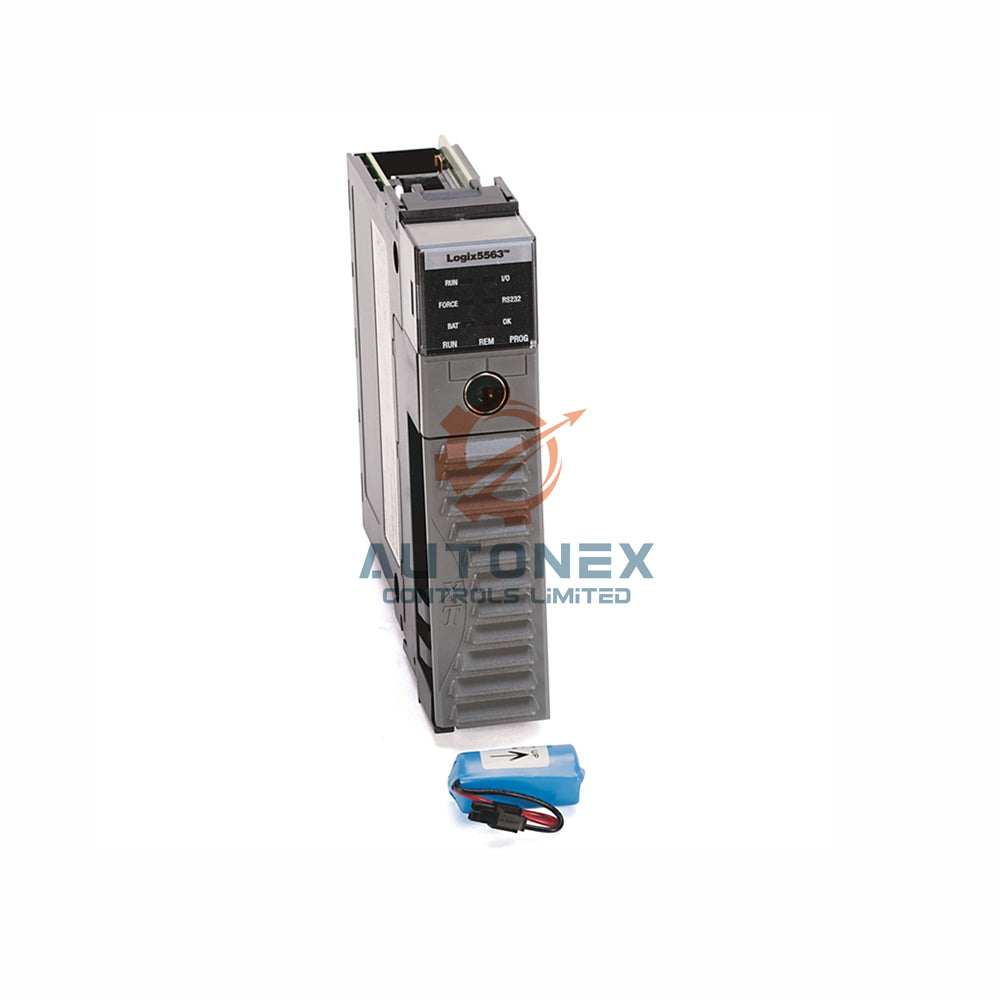

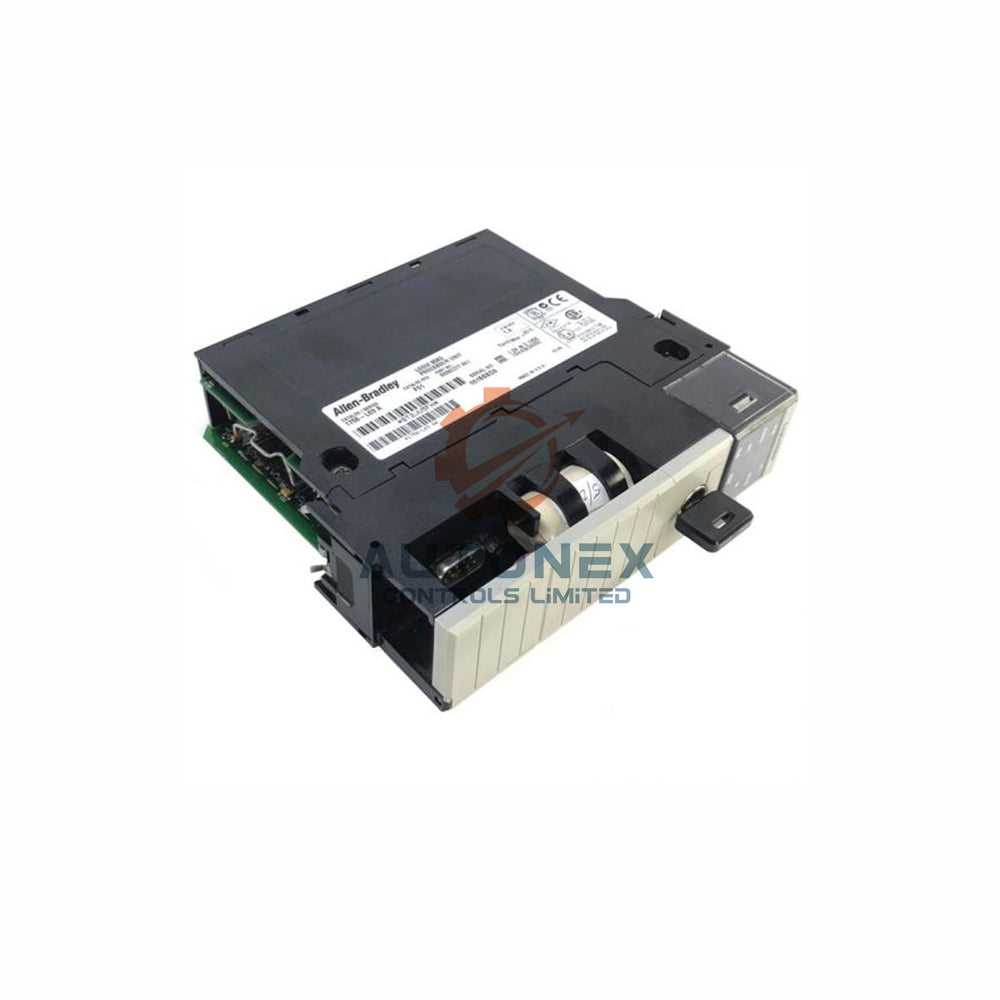

Модуль процессора Allen-Bradley 1756-L63

Программируемый контроллер автоматизации Allen-Bradley 1756-L63 ControlLogix

Память и вычислительная мощность

• Память пользователя: 8 МБ для хранения и выполнения программ
• Память входов/выходов: 478 КБ, выделенные для обработки ввода/вывода
• Опция энергонезависимой памяти: 128 МБ через 1784-CF128 CompactFlash
• Вместимость задач: 32 одновременные задачи с 100 программами каждая
• Время сканирования: 0,08 миллисекунды для быстрого выполнения
• Обработка событий: поддерживаются все триггеры для задач событий

Возможности и расширение входов/выходов

• Общая емкость входов/выходов: максимум 128 000 дискретных точек
• Ограничение аналоговых входов/выходов: 4000 точек для управления процессом
• Резервное питание батареей: требуется 1756-BA1 или 1756-BATM
• Управление движением: интерфейс SERCOS и Ethernet/IP motion
• Резервирование: полная поддержка резервирования контроллера
• Совместимость с шасси: модели 1756-A4, A7, A10, A13, A17

Коммуникационные интерфейсы

• Встроенный порт: последовательный интерфейс RS-232
• Сетевые протоколы: EtherNet/IP, ControlNet, DeviceNet
• Устаревшие сети: Data Highway Plus, Remote I/O
• Поддержка сторонних производителей: различные сетевые процессы и устройства
• Серийные опции: протоколы Modbus, DF1, ASCII, DH-485
• Расширение: Адаптеры связи для расширенного подключения

Требования к питанию и технические характеристики

• Ток шины: 1,2А при 5В DC, 14мА при 24В DC
• Потребляемая мощность: 3,5 Вт во время работы
• Тепловыделение: Максимум 11,9 БТЕ в час
• Рейтинг изоляции: 30В постоянного тока, испытано при 720В DC
• Блоки питания: Совместим с сериями PA50, PA72, PB50, PB72
• Резервное питание: Работает с блоками PA75R, PB75R, PSCA2

Экологическая прочность

• Рабочая температура: от 0 до 60°C (32 до 140°F)
• Температура хранения: от -40 до 85°C (-40 до 185°F)
• Диапазон влажности: от 5% до 95% без конденсации
• Устойчивость к вибрации: 2g в диапазоне 10-500 Гц
• Удар при работе: Способен выдержать 30g
• Удар при неработающем состоянии: Выдерживает 50g

Физические характеристики

• Вес модуля: 0,71 фунта (0,32 килограмма)
• Тип корпуса: Открытый стиль, монтируемый на шасси
• Установка: Любой слот в совместимом шасси 1756
• Тип продукта: Программируемый контроллер автоматизации (PAC)
• Классификация серии: Серия ControlLogix 5560
• Тип изоляции: Класс базовой изоляции

Ключевые особенности и преимущества

• Высокая ёмкость: Обрабатывает до 128 000 точек ввода-вывода для крупных систем
• Гибкая коммуникация: Поддержка нескольких протоколов для интеграции
• Готовность к управлению движением: Интегрированные возможности управления движением
• Возможность резервирования: Обеспечивает доступность и надежность системы
• Расширяемая память: Опция CompactFlash для хранения данных
• Проверенная платформа: Часть устоявшейся семьи ControlLogix

Часто задаваемые вопросы

• В чем основное отличие L63 от новых моделей?
  1756-L63 использует энергонезависимую RAM и имеет 478 КБ памяти ввода/вывода с портом RS-232.
• Может ли этот контроллер управлять приложениями управления движением?
  Да, он поддерживает интерфейс SERCOS, аналоговые опции движения и Ethernet/IP motion.
• Какая батарея требуется для этого контроллера?
  Он использует 1756-BA1, 1756-BATM, 1756-BATA для серии A или 1756-BA2 для серии B.
• Сколько точек ввода/вывода можно подключить к этому контроллеру?
  Он поддерживает максимум 128 000 дискретных входов/выходов и 4 000 аналоговых входов/выходов.
• Какие коммуникационные сети поддерживаются?
  EtherNet/IP, ControlNet, DeviceNet, DH+, Remote I/O и сети сторонних производителей.
• Этот контроллер все еще поддерживается Rockwell?
  Да, он остается поддерживаемым продуктом в платформе ControlLogix.
• Какое время доставки этого продукта?
  Обычно мы отправляем заказ в течение пяти рабочих дней после подтверждения.

Для получения подробных технических характеристик или оптовых цен свяжитесь с нашими специалистами по автоматизации по адресу: sales@nex-auto.com
