Универсальный модуль ввода/вывода Honeywell 900U01-0100 | 16-канальный

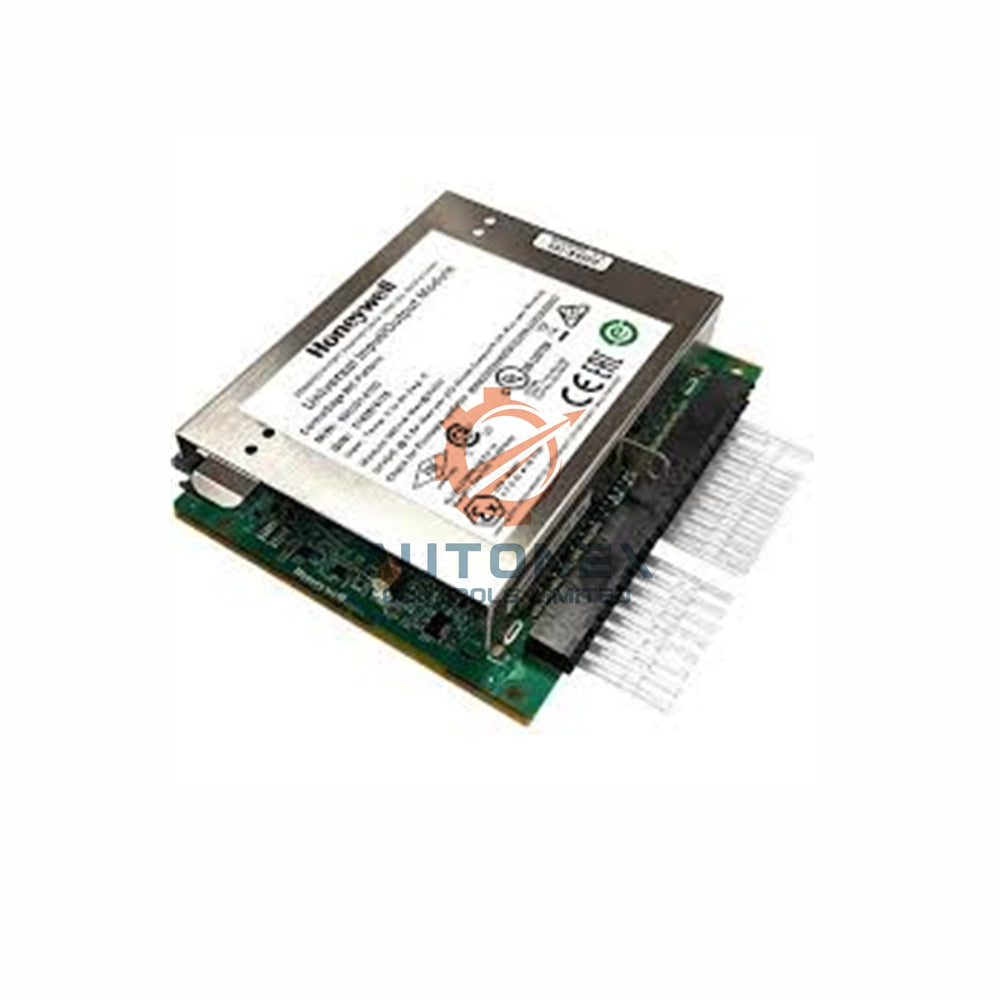

Универсальный модуль ввода/вывода Honeywell 900U01-0100

Универсальный модуль ввода/вывода Honeywell 900U01-0100 обеспечивает исключительную гибкость для систем промышленной автоматизации. Этот продвинутый модуль Honeywell поддерживает программно настраиваемые каналы, которые адаптируются к вашим конкретным требованиям с высокой точностью.

Гибкость конфигурации модуля

• Предоставляет 16 полностью настраиваемых каналов, которые могут работать как AI, AO, DI или DO
• Обеспечивает полную гальваническую развязку с защитой 1 кВ AC между логическими и полевыми цепями
• Поддерживает протокол связи HART на всех аналоговых входных и выходных каналах
• Позволяет гибко использовать питание в полевых условиях в диапазоне от 22 В DC до 27 В DC
• Обеспечивает максимальную общую нагрузку 4,2 А с ограничением 500 мА на канал

Технические характеристики аналогового входа

• Типы входов: токовые петли 0-20 мА или 4-20 мА с поддержкой устройств на 2, 3, 4 провода
• Разрешающая способность преобразователя: 16-битное A/D преобразование для точных измерений
• Входное сопротивление: номинальное сопротивление 250 Ом для обработки сигнала
• Точность: 0,1% от полного масштаба при 23,5°C, 0,25% в диапазоне 0-60°C
• Изоляция каналов: подавление перекрестных помех 58 дБ между соседними каналами
• Защита входа: Безопасная работа при максимальном входном напряжении до 30 В
• Поддержка HART: Поддержка одного многоточечного устройства HART на канал

Технические детали аналогового выхода

• Выходные каналы: Максимум 6 выходов токовой петли с поддержкой HART
• Диапазон выхода: Диапазон выходного тока 0-23 мА, устанавливаемый напрямую
• Нагрузка: Совместимость с резистивной нагрузкой 100-500 Ом
• Разрешение выхода: 12-битное цифрово-аналоговое преобразование с высокой точностью
• Напряжение соответствия: Максимальное выходное напряжение 14 В постоянного тока
• Точность: Лучше 0,5% от полного масштаба при 25°C
• Опции отказоустойчивости: Сохранение последнего значения или предопределенного значения отказоустойчивости

Возможности цифрового ввода и вывода

• Напряжение цифрового входа: Обнаружение напряжения разомкнутой цепи 24 В
• Обнаружение контакта: Обнаружение разомкнутого контакта 15 кОм, замкнутого контакта 5 кОм
• Датчик тока: 7 мА короткое замыкание, 0,9 мА обнаружение обрыва провода
• Тип цифрового выхода: Твердотельный источник с защитой от короткого замыкания
• Выходной ток: Максимум 0,5 А на канал, всего 4,2 А на модуль
• Ток утечки: Ток утечки в выключенном состоянии менее 0,1 мА
• Скорость переключения: 100 Гц низкочастотная фильтрация на всех цифровых каналах

Установка и интеграция

• Установите модуль Honeywell 900U01-0100 в совместимые стойки промышленной автоматизации
• Настраивайте типы каналов через программный интерфейс в соответствии с требованиями приложения
• Убедитесь, что питание на объекте находится в пределах рабочего диапазона 22-27 В постоянного тока
• Обеспечьте правильное заземление для оптимальной помехоустойчивости и целостности сигнала
• Используйте коммуникатор HART для настройки устройства и процедур калибровки

Информация об упаковке и доставке

• Каждая упаковка содержит один универсальный модуль ввода/вывода Honeywell 900U01-0100
• В комплект входит руководство по установке и документация по настройке
• Все модули проходят полное функциональное тестирование перед отправкой
• Профессиональная защитная упаковка обеспечивает безопасную транспортировку до вашего объекта
• Доступна экспресс-доставка через службы FedEx, UPS и DHL

Часто задаваемые вопросы

• Сколько каналов могут одновременно работать как аналоговые выходы?
• Модуль Honeywell поддерживает максимум до 6 аналоговых выходных каналов в зависимости от конфигурации сопротивления нагрузки и требований к питанию.
• Какой температурный диапазон обеспечивает указанную точность для аналоговых входов?
• Аналоговые входы Honeywell поддерживают точность 0,25% от полного диапазона в рабочем температурном диапазоне от 0°C до +60°C.
• Могут ли цифровые выходы работать с индуктивными нагрузками, такими как соленоиды и реле?
• Да, твердотельные выходы Honeywell обеспечивают защиту от короткого замыкания и могут управлять индуктивными нагрузками до 0,5 А на канал.
• Что происходит при отключении питания с настроенными параметрами отказоустойчивости?
• Модуль Honeywell либо сохраняет последнее известное значение, либо переключается на предопределённые значения с отказоустойчивостью в зависимости от вашей конфигурации.
• Как работает функция обнаружения обрыва провода на цифровых входах?
• Система Honeywell контролирует ток, обнаруживая обрыв провода при токе ниже 0,9 мА и короткое замыкание при токе выше 6 мА с точностью 5%.
