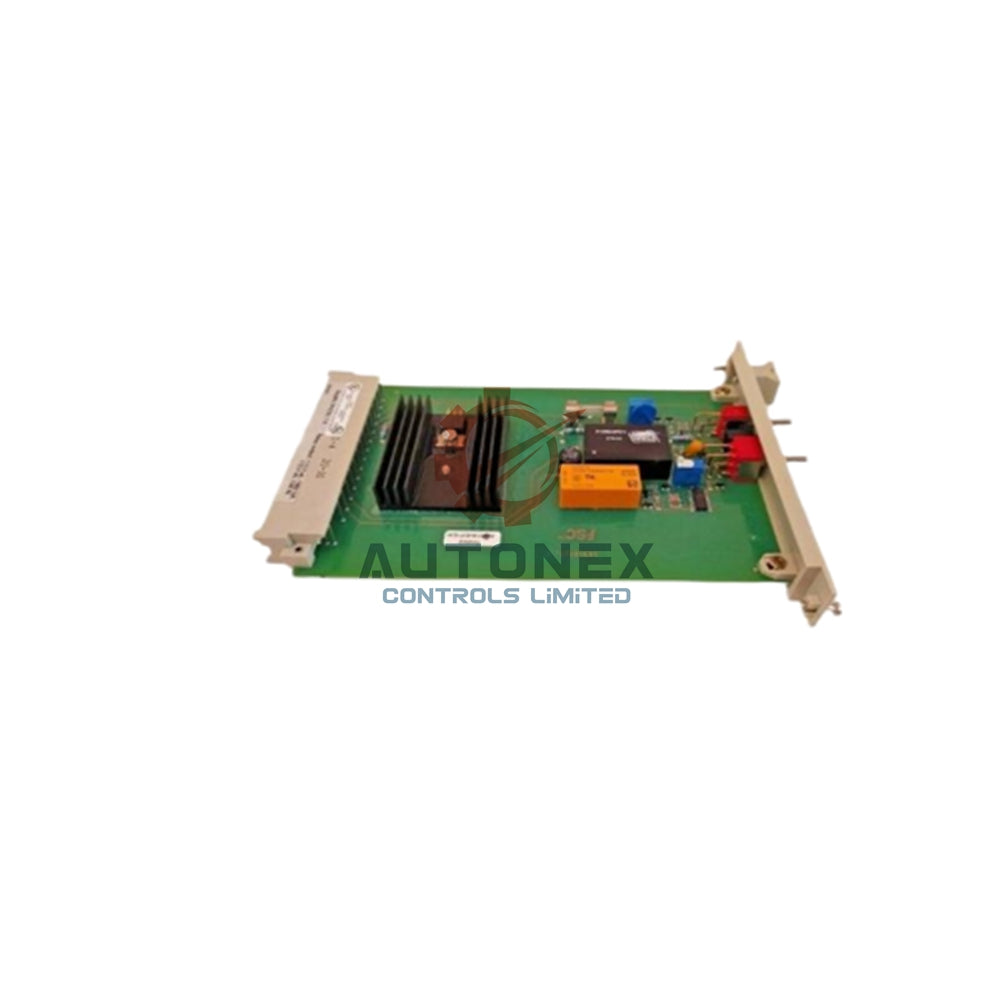

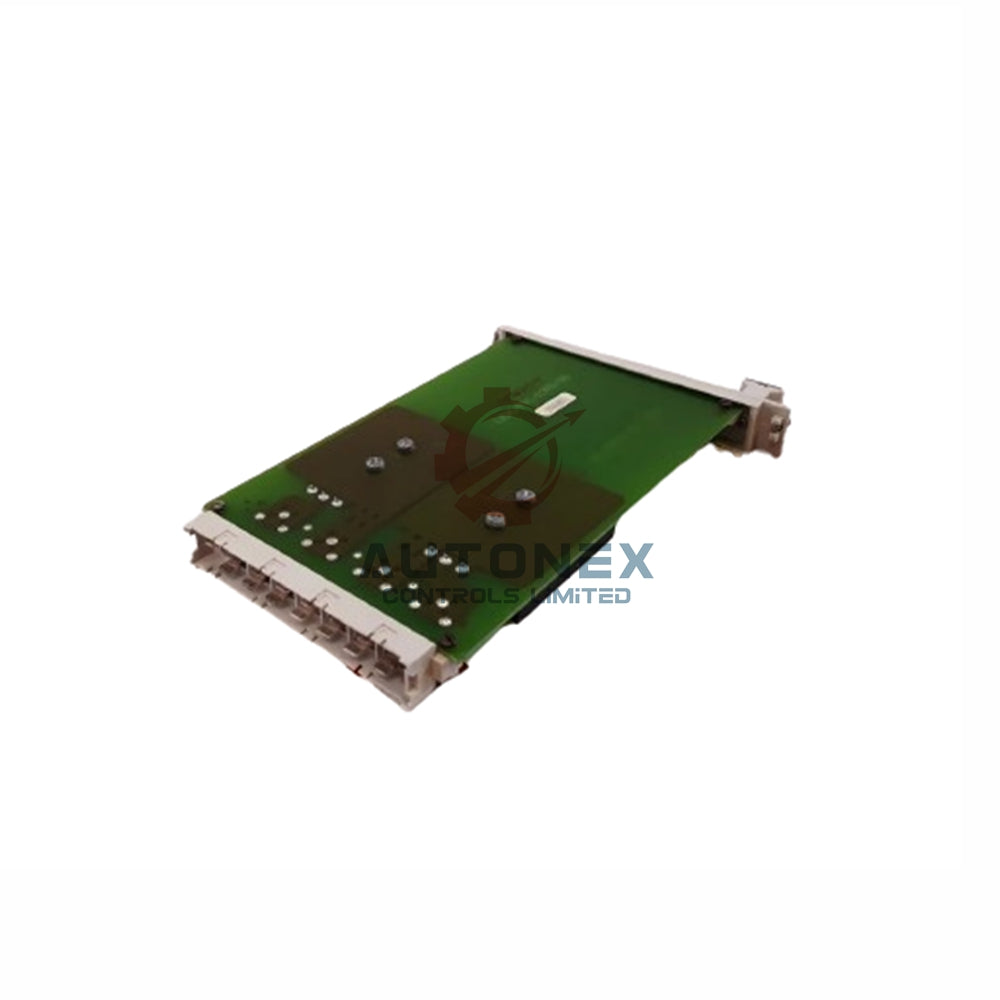

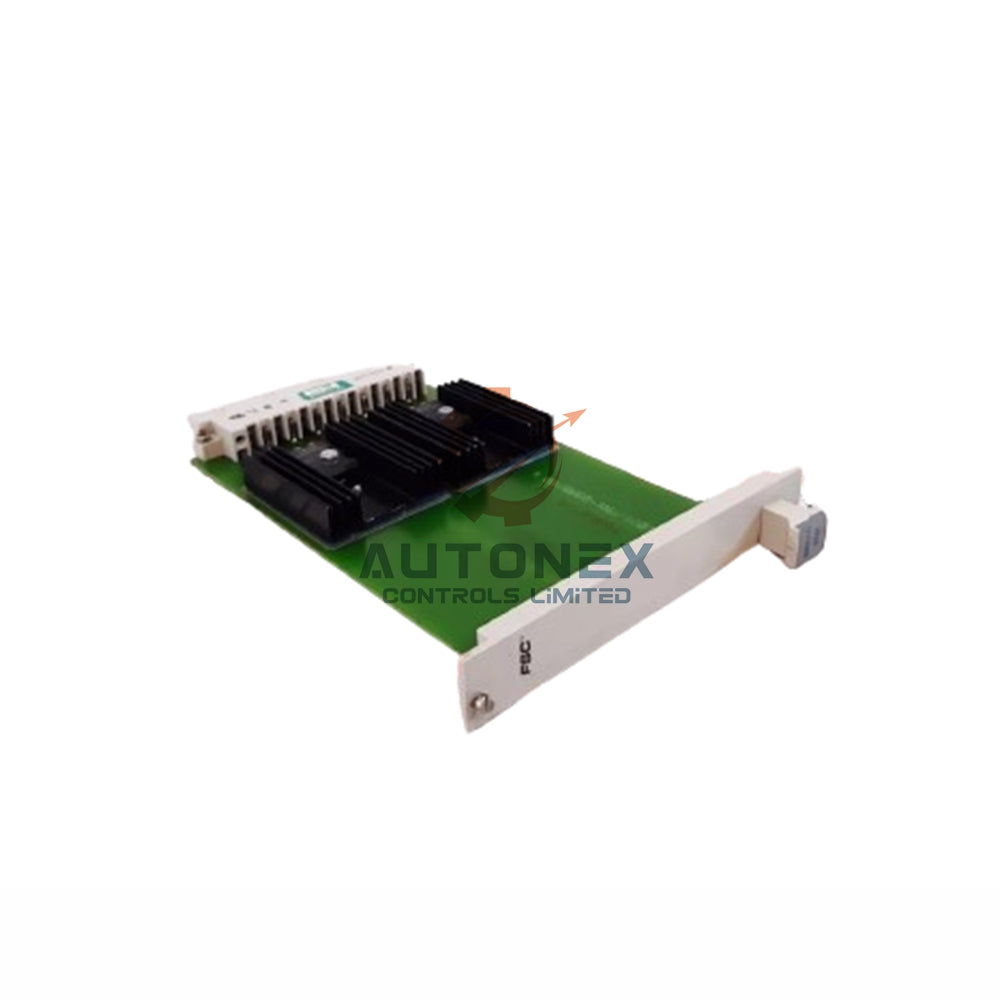

Детектор утечки тока Honeywell 10310/2/1 | Модуль ELD 24V DC

Модуль обнаружения утечки тока на землю Honeywell 10310/2/1

10310/2/1 Обнаружитель утечки тока на землю обеспечивает продвинутый мониторинг замыканий на землю для систем постоянного тока. Этот модуль Honeywell гарантирует надежную работу в промышленных приложениях с гибкими вариантами настройки.

Основные возможности обнаружения

• Мониторинг нескольких систем постоянного тока, включая конфигурации 24В, 48В, 60В и 110В DC
• Три режима работы: непрерывный DC, импульсный 1 Гц и импульсный 0,25 Гц с подключением к земле
• Визуальная индикация состояния с помощью зеленого светодиода MODE, мигающего с выбранной частотой
• Ручной самотест и мониторинг подключения к земле через переключатели на передней панели
• Обнаружение замыканий на землю в широком диапазоне порогов от -30В до +125В DC

Технические характеристики

• Номер продукта: 10310/2/1 Обнаружитель утечки тока на землю
• Производитель: Honeywell International
• Питание: номинально 24В DC, максимальное входное напряжение 30В DC
• Потребляемый ток: максимум 60 мА в нормальных условиях эксплуатации
• Напряжение на земле: -12В DC опорное напряжение при отсутствии замыкания на землю
• Ток на земле: стандарт 5,5 мА (±1 мА), максимум 25 мА (±5 мА)
• Выходной контакт: максимальное выходное напряжение 115В DC, максимальный ток 2А
• Характеристики реле: максимальный ток 5А, переключение 250В AC/DC
• Срок службы: 100 000 электрических операций, 200 миллионов механических циклов
• Мониторинг входа: диапазоны входного напряжения Rst24 (18-70В DC), Rst110 (40-130В DC)

Установка и настройка

• Крепко установите модуль в предназначенные стойки и корпуса, совместимые с Honeywell
• Используйте кодирование ключа с отверстиями в позициях A5 и A11 для правильного выравнивания модуля
• Подключайте точки мониторинга земли в соответствии с требованиями напряжения вашей системы постоянного тока
• Установите переключатель 1 в положение DC для непрерывной работы или в импульсные режимы для специальных применений
• Обеспечьте питание в диапазоне 24-30В DC для оптимальной работы

Упаковка и доставка

• В комплект входит один модуль 10310/2/1 Обнаружителя утечки тока на землю
• Включены руководство по установке и техническая документация
• Все продукты упакованы профессионально для предотвращения повреждений при транспортировке
• Доставка по всему миру с использованием экспресс-сервисов FedEx, UPS и DHL
• Заказы обычно обрабатываются в течение 1-2 рабочих дней для быстрой доставки

Профессиональные применения

• Промышленные системы управления, требующие обнаружения и мониторинга замыканий на землю
• Распределительные щиты для защиты электрических систем 24В-110В DC
• Производственные предприятия с необходимостью защиты чувствительного электронного оборудования
• Среды управления процессами, где утечка на землю может указывать на проблемы в системе
• Электрические подстанции и приложения по управлению питанием для цепей постоянного тока

Часто задаваемые вопросы

• Какие системы может контролировать этот обнаружитель утечки тока на землю?
• Обнаружитель поддерживает несколько систем постоянного тока, включая конфигурации 24В, 48В, 60В и 110В DC при правильных подключениях.
• Как работает режим импульсного подключения к земле?
• Модуль может прерывать подключение к земле с частотой 1 Гц или 0,25 Гц для специализированных применений и поиска неисправностей.
• Какое максимальное напряжение может выдержать этот модуль?
• Устройство принимает питание до 30В DC и контролирует системы до 130В DC через вход Rst110.
• Каков типичный срок службы реле в эксплуатации?
• Реле обеспечивает 100 000 электрических операций и 200 миллионов механических циклов при нормальных условиях.
• Какие индикаторы показывают правильную работу модуля?
• Зеленый светодиод MODE мигает с выбранной частотой в импульсном режиме, обеспечивая четкую индикацию работы.
