Цифровой входной модуль DI820 S800 ABB

Обзор продукта

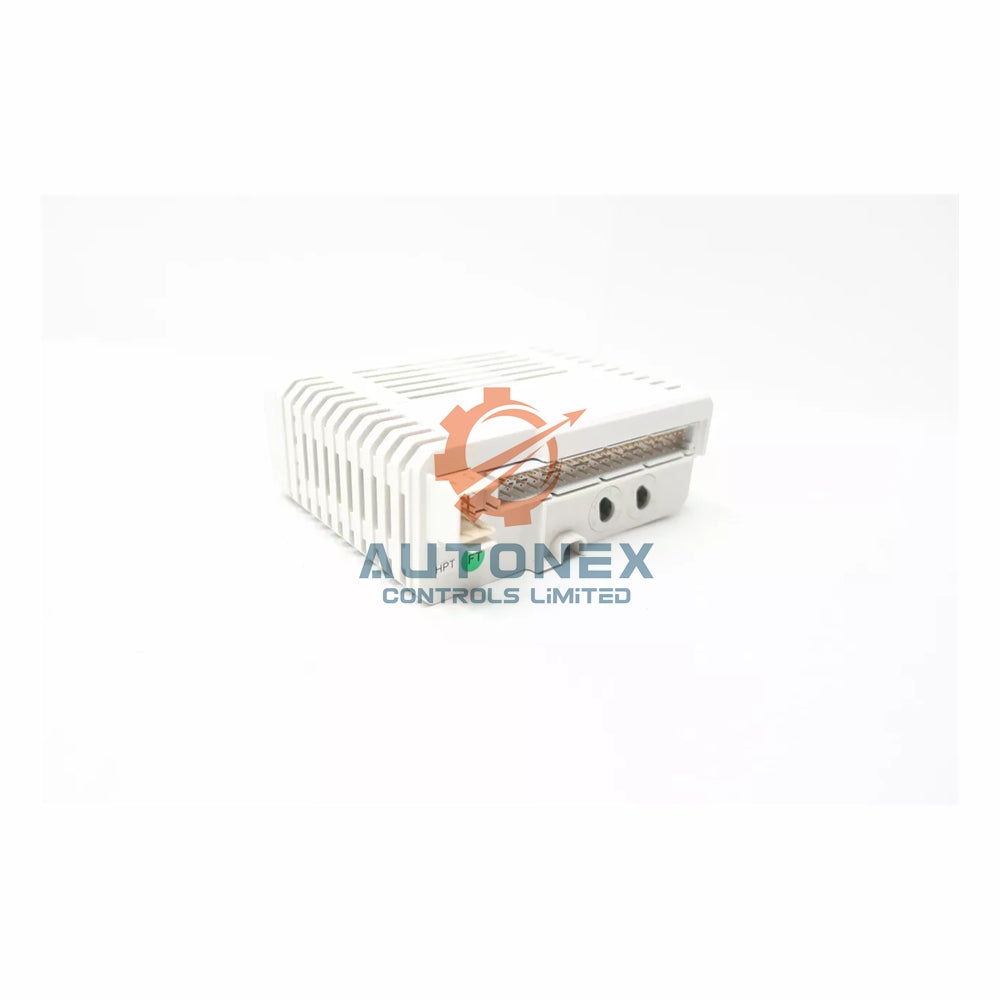

ABB DI820 3BSE008512R1 — универсальный 8-канальный модуль цифрового ввода для систем S800. Он обрабатывает как переменные, так и постоянные сигналы с диапазонами входного напряжения 77-130 В переменного тока и 75-145 В постоянного тока. Каждый канал оснащён индивидуальной изоляцией для максимальной безопасности и надежности работы в промышленных условиях.

Ключевые особенности и преимущества

• Модуль обеспечивает 8 индивидуально изолированных каналов для повышения безопасности
• Поддерживает два типа напряжения — входы 120 В переменного тока и 110 В постоянного тока
• Контроль напряжения через каналы 1 и 8
• Каждый канал включает встроенную защиту от электромагнитных помех (EMC) и ограничение тока
• Аналоговая фильтрация с временем отклика 6 мс для стабильной работы
• Яркие светодиоды состояния обеспечивают чёткое отображение состояния входа

Технические характеристики

• Бренд: ABB
• Модель: 3BSE008512R1 DI820
• Тип продукта: Модуль цифрового ввода для S800
• Спецификация сигнала: 120 В переменного тока / 110 В постоянного тока, ток поглощения
• Количество каналов: 8
• Диапазон входного переменного тока: 77-130 В переменного тока, 10 мА при 120 В переменного тока
• Диапазон входного постоянного тока: 75-145 В постоянного тока, 2,8 мА при 110 В постоянного тока
• Входное сопротивление: 12 кОм (переменный ток) / 39 кОм (постоянный ток)
• Изоляция: Индивидуально изолированные каналы
• Время фильтрации: 2, 4, 8, 16 мс (выбирается)
• Диапазон частот: 47-63 Гц
• Максимальная длина кабеля: 200 м (переменный ток), 600 м (постоянный ток)
• Номинальное напряжение изоляции: 250 В
• Потребляемая мощность: Обычно 2,8 Вт
• Рабочая температура: от 0°C до +55°C

Установка и совместимость

• Совместим с MTU S800, включая TU811, TU813 и TU831
• Использует код ключа AB для правильной установки
• Компактные размеры: 45 мм (Ш) x 119 мм (В) x 102 мм (Г)
• Для вертикального монтажа максимальная температура окружающей среды — 40°C
• Легкая интеграция с архитектурой системы ввода-вывода S800

Диагностика и контроль

• Канал 1 контролирует каналы 2-4, канал 8 контролирует каналы 5-7
• Сигнальная светодиодная индикация включается при исчезновении контролируемого напряжения

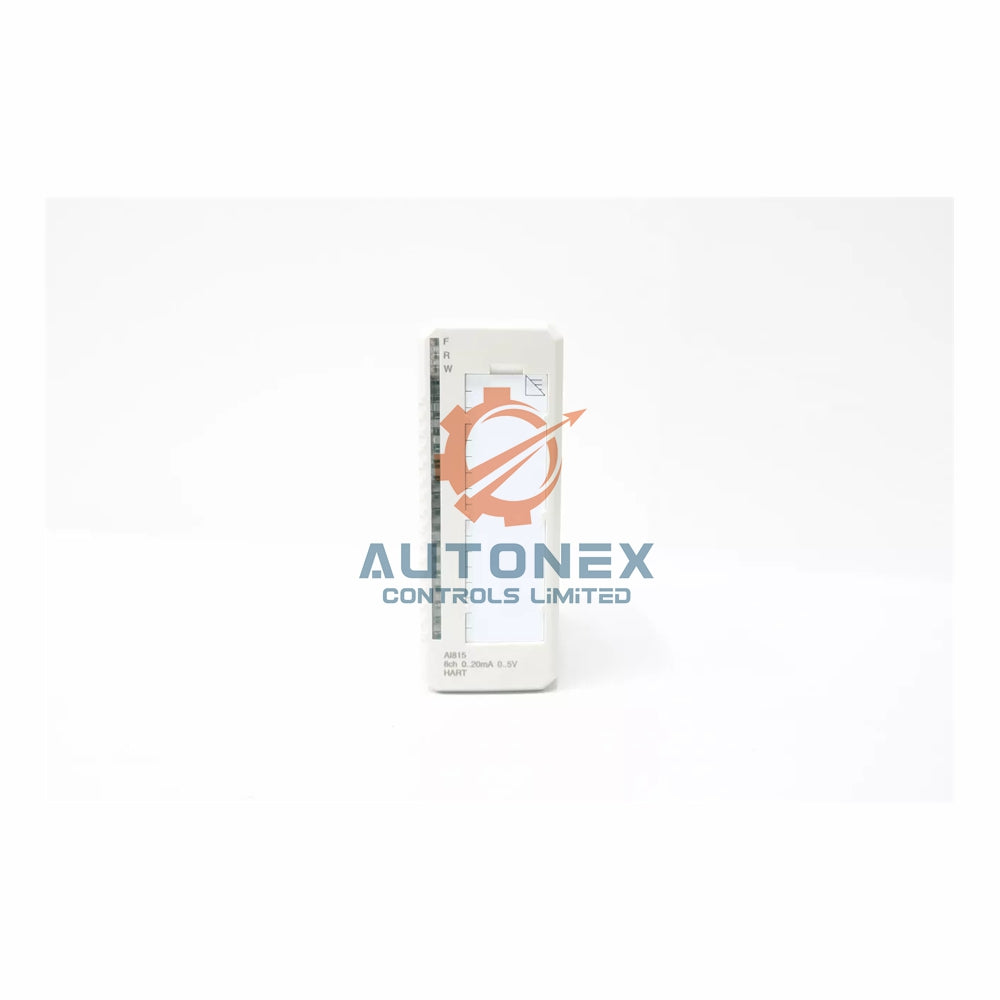

• На передней панели отображаются состояния F(авария), R(работа), W(предупреждение) и статус каналов
• Сигналы ошибок доступны через коммуникацию ModuleBus
• Мониторинг в реальном времени всех состояний входных каналов

Упаковка и доставка

• В комплект входит один ABB 3BSE008512R1 модуль цифрового ввода
• Надежная упаковка обеспечивает доставку без повреждений
• Международная доставка через FedEx, UPS и DHL
• Быстрая отправка со склада

Часто задаваемые вопросы (FAQ)

• Каков ток потребления на входе? 10 мА при 120 В переменного тока, 2,8 мА при 110 В постоянного тока
• Как работает контроль напряжения? Каналы 1 и 8 контролируют питание соседних каналов
• Какие длины кабеля поддерживаются? 200 м для переменного тока, 600 м для постоянного тока
• Имеет ли модуль морскую сертификацию? Да, с одобрениями ABS, BV, DNV и LR
• Какие варианты фильтрации доступны? Аналоговый фильтр плюс выбираемые цифровые фильтры с временем 2-16 мс
