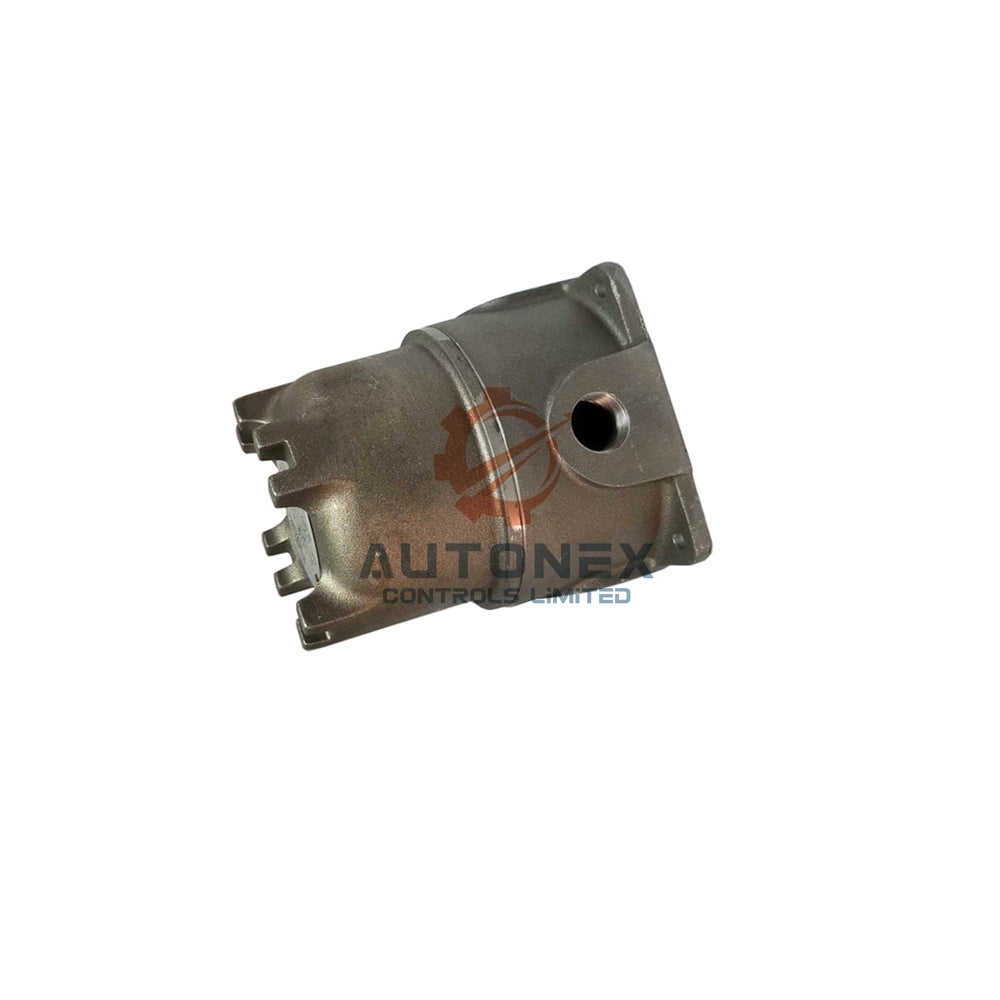

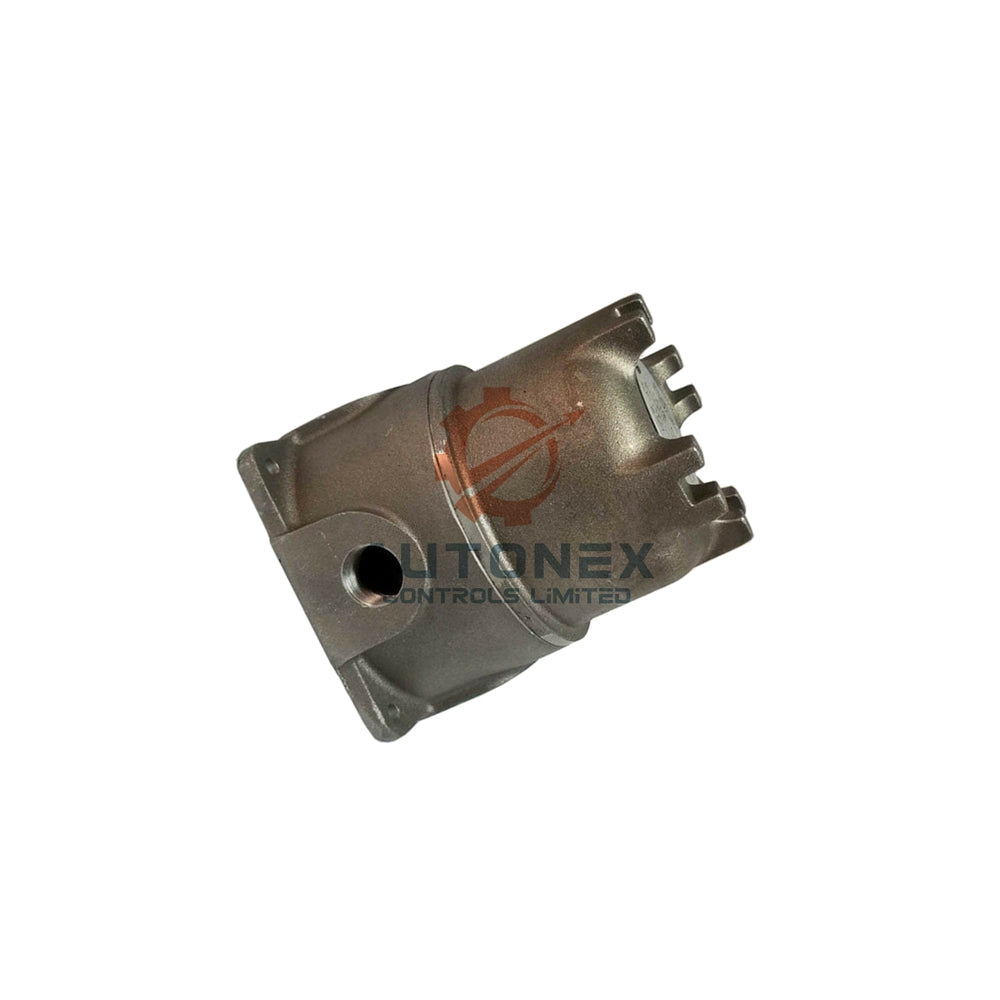

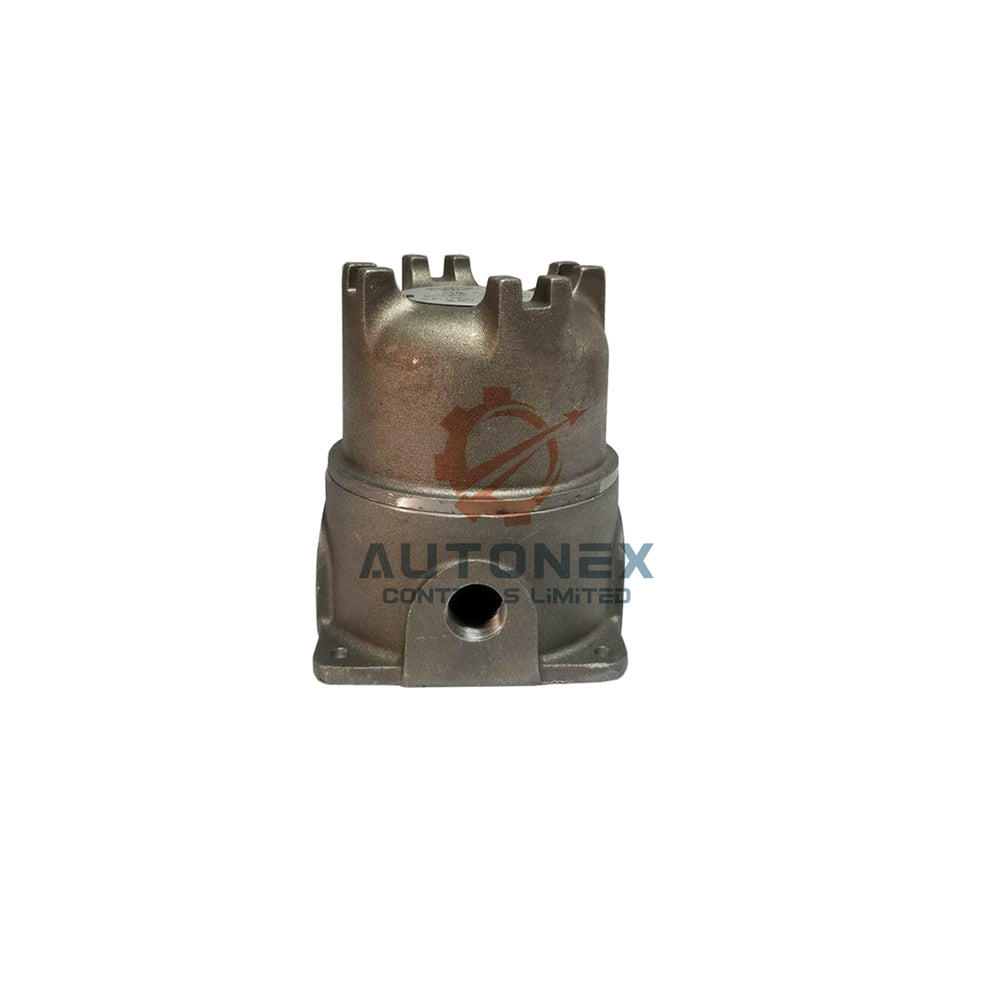

Корпус датчика Bently Nevada 21022-27-05-017-03

Корпус двойного осевого зонда 21022-27-05-017-03

Дерево суффиксов модели

• 21022
  • 27 = зонд 3300 XL NSv, множественные одобрения
  • 05 = кабель 0.5 м
  • 017 = проникновение 1.7 дюйма
  • 03 = комплект уплотнений кабеля и редукторов NPT

Технические характеристики

• Диапазон: 0¨C1.7 дюйма
• Точность: ¡À0.002 дюйма
• Выходной сигнал: AC 180 мВ
• Частота: 0¨C12 кГц
• Время отклика: ¡Ü0.7 мс
• Температура: ¨C30 ¡ãC до +120 ¡ãC
• Разрешение: 0.0002 дюйма
• Класс защиты: IP68
• Вес: 3.6 кг
• Корпус: алюминиевый сплав
• Втулки: нержавеющая сталь 304

Руководство по установке

• Установите корпус на торцевую часть машины.
• Используйте четыре винта M6 для крепления.
• Вставьте втулки в отверстия NPT ? дюйма.
• Отрегулируйте зазор зонда снаружи через крышку.

Примечания по совместимости

• Подходит только для зондов 3300 XL NSv.
• Не подходит для зондов 11 мм с кабелем 0.5 м.
• Соответствует API 670 для датчиков усилия.

Комплект поставки

• Сборка корпуса
• Две адаптерные втулки
• Комплект уплотнений и редукторов кабеля
• Набор крепежных винтов
• Руководство быстрого запуска

Методы доставки

• Fedex
• UPS
• DHL

Скачать PDF-файл здесь: 21022 and 164935 Dual Axial Probe Housing Assembly Datasheet - 14160121022 and 164935 Dual Axial Probe Housing Assembly Datasheet - 141601
