AO820 3BSE008546R1 ABB | Модуль аналогового выхода | 4-канальный

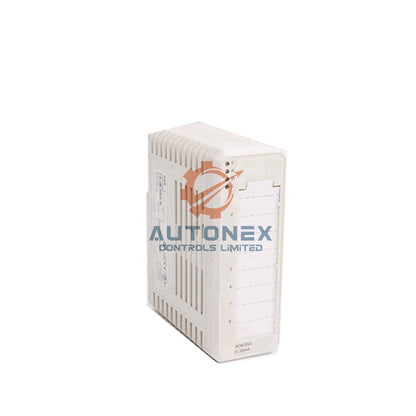

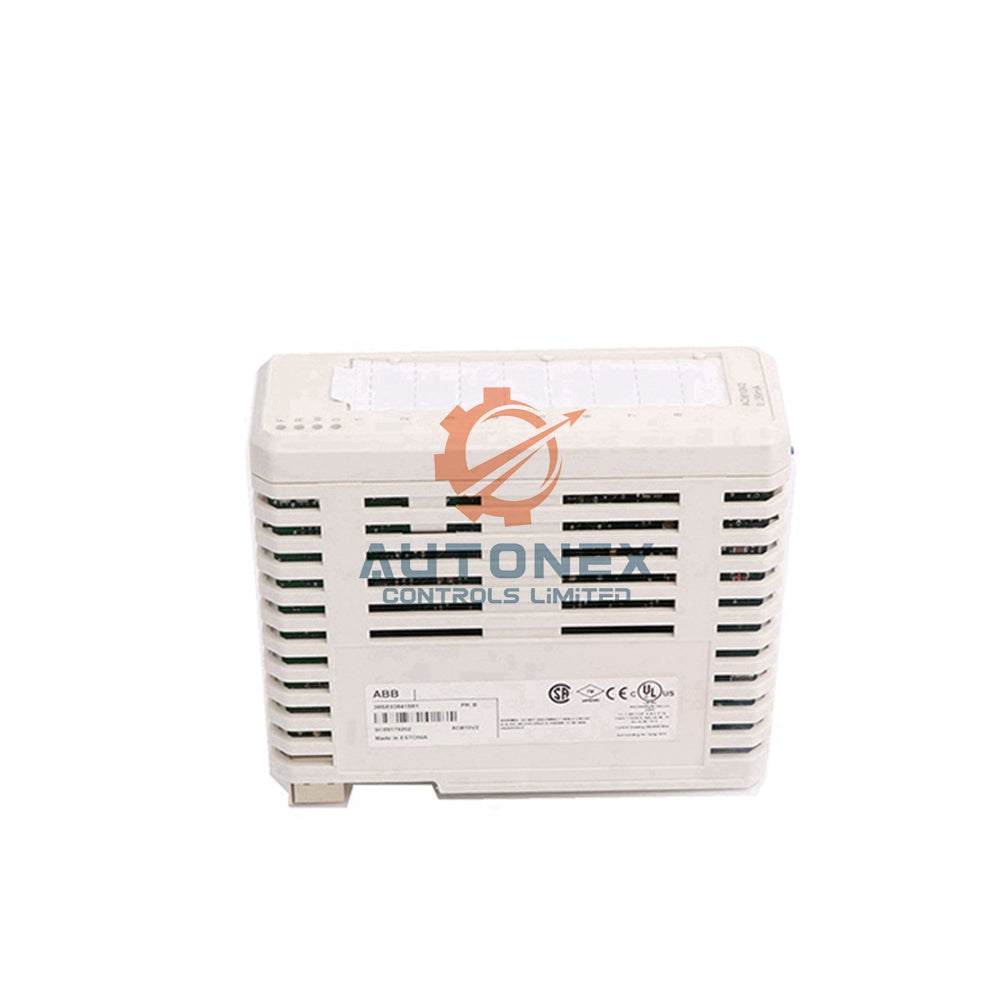

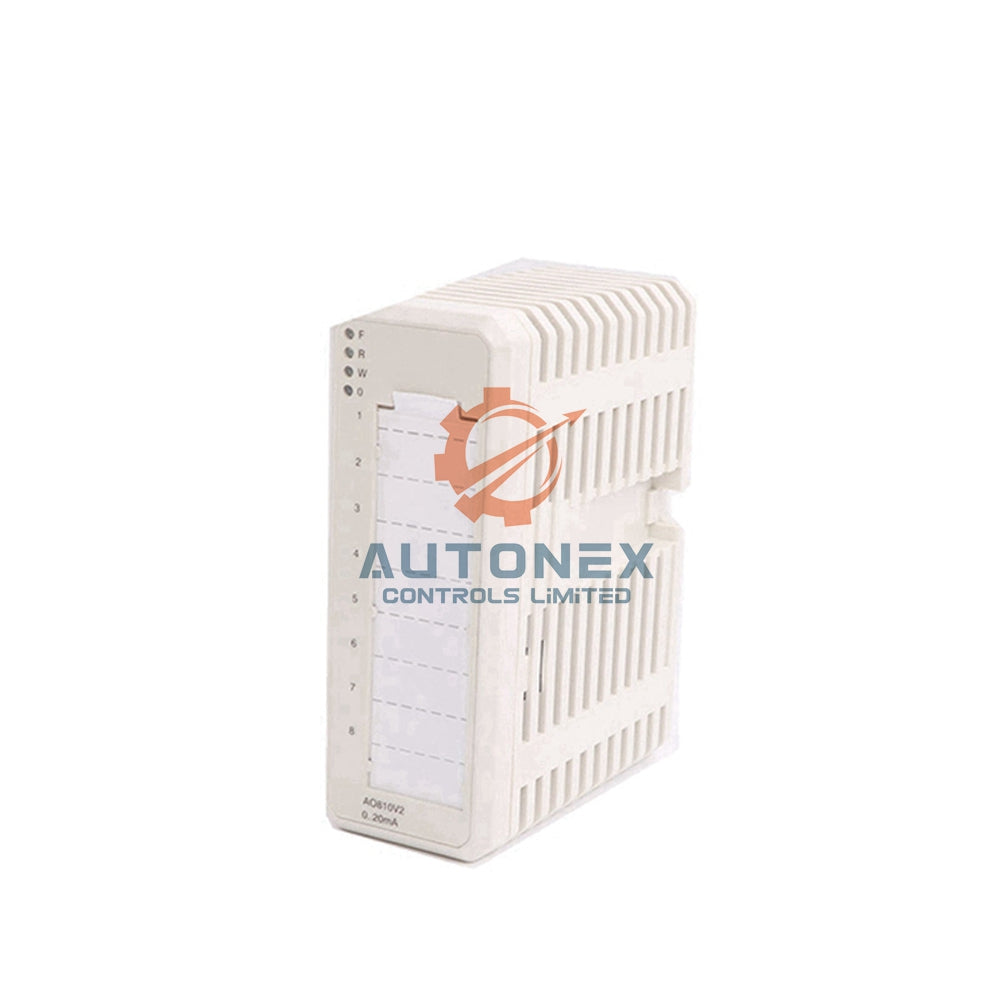

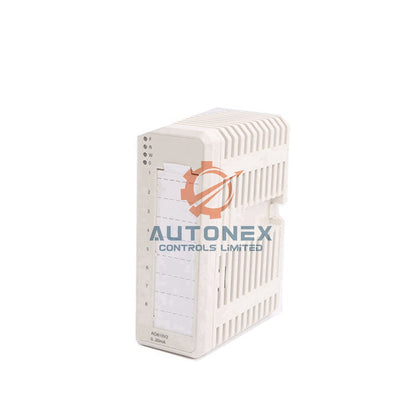

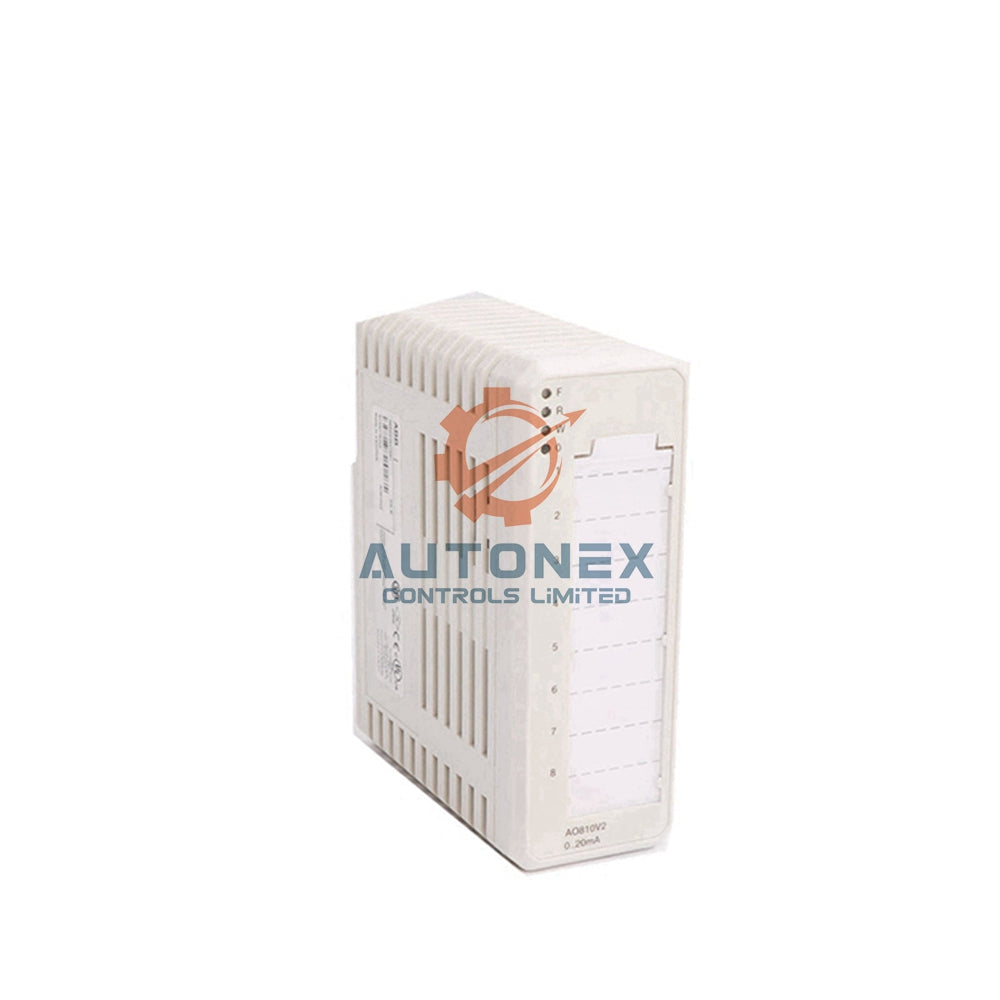

Аналоговый выходной модуль ABB AO820

ABB AO820 обеспечивает универсальный 4-канальный биполярный аналоговый выход с индивидуальной изоляцией каждого канала. Этот модуль поддерживает как токовые, так и напряженческие выходы для гибких промышленных применений.

Технические характеристики выходов

• 4 биполярных канала, настраиваемых по отдельности
• Ток: -20...+20 мА, 0...20 мА, 4...20 мА
• Напряжение: -10...+10 В, 0...10 В, 2...10 В
• Разрешение 12 бит с учетом знака
• Время цикла обновления ≤ 1,5 мс
• Время нарастания < 0,7 мс

Производительность и точность

• Максимальная ошибка 0,1% (напряжение)
• Типичная 0,1% при 250 Ом, макс. 0,15% (ток)
• Возможность работы с диапазоном ±15% сверх/недо диапазона
• Максимальный температурный дрейф 90 ppm/°C
• Нагрузка выхода: ≤ 550 Ω (ток), ≥ 5 кΩ (напряжение)

Изоляция и безопасность

• Индивидуальная изоляция между каналами
• Изоляция от общего контура
• OSP устанавливает безопасное состояние при обнаружении ошибки
• Ограничение тока с защитой от короткого замыкания
• Испытательное напряжение диэлектрика 500 В переменного тока
• Номинальное изоляционное напряжение 50 В

Расширенная диагностика

• Чтение и проверка выходных данных
• Постоянная диагностика обрыва цепи
• Контроль напряжения процесса
• Четыре светодиода на передней панели: Ошибка, Работа, Предупреждение, OSP
• Отчет об ошибках модуля и каналов
• Сигналы ошибок доступны через ModuleBus

Питание и электрические характеристики

• Типичное потребление мощности 6 Вт
• 100 мА от +5В Modulebus
• 260 мА от +24В Modulebus
• Максимальная длина кабеля до 600 метров
• Отдельные клеммы для выходов напряжения и тока

Эксплуатационные и физические характеристики

• Температура эксплуатации от 0 до +55°C
• Степень защиты IP20
• Механика S800
• Размеры 45 мм × 102 мм × 119 мм
• Вес 0,18 кг
• Код ключа BC

Совместимость

• Модели MTU: TU810, TU812, TU814, TU830, TU833
• Артикул: 3BSE008546R1
• Программно настраиваемые типы выходов
• Правильная проводка — ответственность пользователя

Часто задаваемые вопросы

• Какие типы выходов поддерживаются?
  Биполярный ток (±20 мА) и напряжение (±10 В) с несколькими диапазонами.
• Сколько каналов доступно?
  Четыре независимо настраиваемых выходных канала.
• Какая изоляция обеспечивается?
  Индивидуальная гальваническая изоляция между всеми каналами и общим.
• Какое разрешение?
  12-битное разрешение с учетом знака для биполярных сигналов.
• Как настраиваются выходы?
  Тип выхода задается программно; пользователь подключает соответствующие клеммы.
