Allen-Bradley 1746-NR8 Модуль ввода RTD SLC 500 | 8-канальный

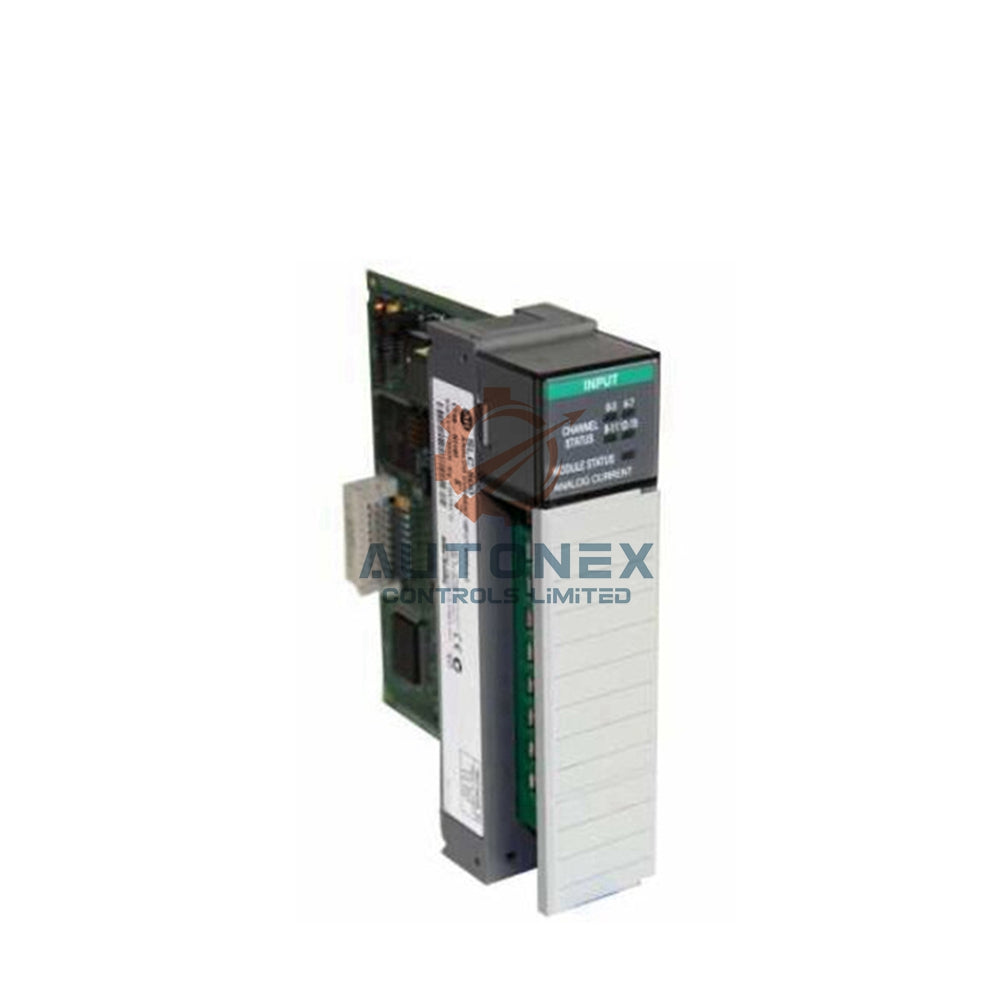

Модуль ввода RTD/сопротивления Allen-Bradley 1746-NR8

• Бренд: Allen-Bradley
• Серия: Семейство программируемых контроллеров SLC 500
• Номер модели: 1746-NR8
• Тип модуля: 8-канальный аналоговый вход RTD/сопротивления
• Входные каналы: Восемь изолированных входов RTD/сопротивления
• Разрешение температуры: точность 0,01° Цельсия
• АЦП: Технология сигма-дельта модуляции

Технические характеристики

• Модуль 1746-NR8 обеспечивает восемь независимых измерительных каналов в одном модуле
• Время обновления настраивается от 6 миллисекунд до 2 секунд на канал
• Поддерживает несколько типов RTD, включая платину, медь, никель и никель-железо
• Встроенная программируемая цифровая фильтрация низких частот снижает шум сигнала
• Автокалибровка происходит при включении питания и может повторяться каждые 5 минут
• Время отклика ступенчатого сигнала: 60 миллисекунд на входе, 2,5 миллисекунды на выходе
• Девять светодиодов состояния показывают работу модуля и состояние каждого канала
• Обнаружение неисправных датчиков автоматически выявляет обрыв или короткое замыкание

Совместимость датчиков и варианты подключения

• Поддерживаемые типы RTD: Платина (385/3916), медь (426), никель (618/672), никель-железо (518)
• Конфигурации подключения: Поддержка 2-проводных, 3-проводных и 4-проводных RTD
• Прямые входы сопротивления: Доступны диапазоны 0-150Ω, 0-300Ω, 0-500Ω, 0-1000Ω
• Рекомендуемый кабель: Belden 9501 для 2-проводных, Belden 9533/83503 для 3- и 4-проводных RTD
• Для длинных проводов используйте кабели с меньшим сечением (например, AWG #16) для сохранения точности
• Каждый съемный клеммный блок (RTB) принимает только одиночные проводники
• Совместим с клеммным блоком Allen-Bradley 1746-RT-35 для подключения на месте

Электрические характеристики и изоляция

• Ток шины: 100 мА при 5 В постоянного тока и 55 мА при 24 В постоянного тока
• Максимальное потребление мощности: 1,82 Вт всего (0,5 Вт при 5 В DC, 1,32 Вт при 24 В DC)
• Изоляция: 500 В переменного тока в течение 1 минуты между входами и шиной/корпусом
• Постоянная изоляция: 5 В постоянного тока между отдельными измерительными каналами
• Максимальное напряжение синфазного сигнала: ±1 вольт
• Максимальная постоянная перегрузка: ±5 В постоянного тока или ±5 мА
• Внешнее питание не требуется — питание полностью от шины

Эксплуатационные и монтажные данные

• Рабочая температура: 0°C до 60°C (32°F до 140°F)
• Температура хранения: -40°C до 85°C (-40°F до 185°F)
• Относительная влажность: 5% до 95% без конденсации
• Устанавливать в любой слот шасси 1746 кроме слота 0 (зарезервирован для процессора)
• Совместим с аппаратурой SLC 500 как фиксированного, так и модульного типа
• Односекционный дизайн максимизирует плотность каналов в панелях управления
• Идеален для мониторинга температуры и измерения механического положения

Часто задаваемые вопросы

• Какое разрешение измерения температуры?
  Этот модуль обеспечивает высокую точность с разрешением 0,01° Цельсия для точного контроля температуры.
• Можно ли измерять сопротивление напрямую?
  Да, модуль принимает прямые входы сопротивления от 0-150Ω до 0-1000Ω для различных применений.
• Где следует устанавливать этот модуль в шасси?
  Устанавливайте 1746-NR8 в любой слот шасси 1746, кроме слота 0, который предназначен только для процессора.
• Требуется ли отдельное питание для модуля?
  Внешнее питание не требуется — модуль получает питание напрямую от шины SLC 500.
