Аналоговый выходной модуль 1756-OB16E Allen-Bradley

Модуль выхода Allen-Bradley 1756-OB16E

Технические характеристики

• Бренд: Allen-Bradley
• Серия: ControlLogix
• Модель: 1756-OB16E
• Выходные каналы: 16 точек
• Диапазон напряжения: 10-31,2 В постоянного тока
• Номинальное напряжение: 24 В постоянного тока
• Ток на точку: 1А при 60°C
• Ток на модуль: 8А при 60°C
• Рассеиваемая мощность: максимум 4,1 Вт
• Время отклика ВКЛ: номинально 70 мкс
• Время отклика ВЫКЛ: номинально 360 мкс
• Ток шины: 250 мА при 5,1 В постоянного тока
• Изоляционное напряжение: 50 В непрерывно

Характеристики выхода

• Шестнадцать индивидуально управляемых выходных каналов постоянного тока
• Две электронно предохраненные группы по восемь выходов каждая
• Максимальный ток 1 ампер на точку при 60°C
• Максимальный общий ток модуля 8 ампер при 60°C
• Импульсный ток 2 ампера в течение 10 мс, повторяемый каждые 2 секунды
• Минимальный ток нагрузки 3 мА на канал

Особенности производительности

• Быстрый отклик: типичная задержка включения 70 мкс
• Быстрое отключение: типичная задержка выключения 360 мкс
• Электронное предохранение: встроенная защита на группу
• Низкие утечки: максимальный ток утечки в выключенном состоянии 1 мА
• Падение напряжения: максимум 400 мВ при нагрузке 1А

Требования к питанию

• Питание шины: 250 мА при 5,1 В постоянного тока
• Ток 24 В постоянного тока: 2 мА от шины
• Общая мощность: 1,32 Вт требование к шине
• Тепловыделение: 13,98 БТЕ/час
• Эффективность: оптимизировано для низкого энергопотребления

Установка и совместимость

• Ширина слота: модуль на один слот
• Совместимость с шасси: все модели 1756 ControlLogix

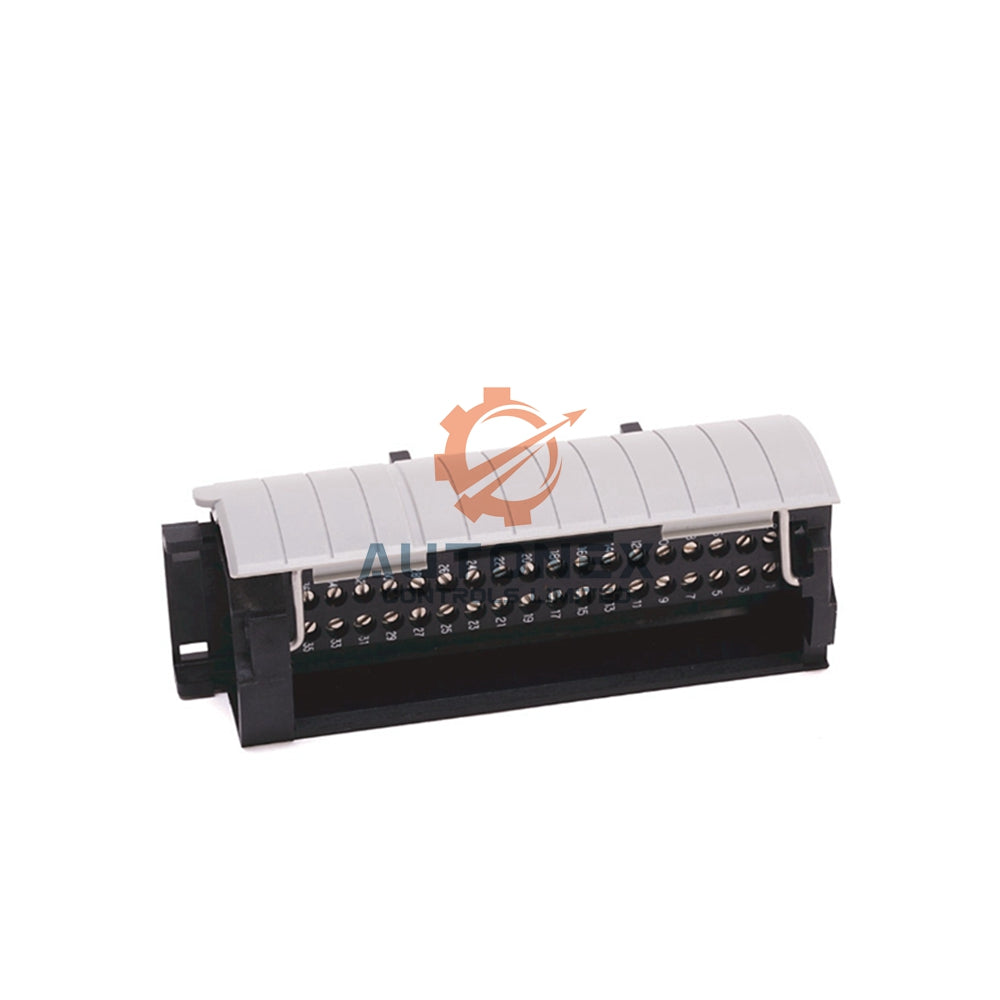

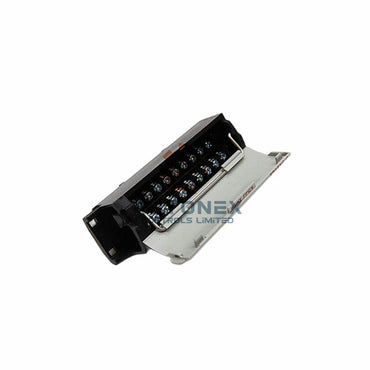

• Клеммные колодки: 1756-TBNH или 1756-TBSH
• Монтаж: любой слот в локальных или распределенных системах ввода-вывода
• Ключи: электронные и механические, определяемые пользователем

Эксплуатационные характеристики

• Рабочая температура: от 0 до 60°C (от 32 до 140°F)
• Температура хранения: от -40 до 85°C (от -40 до 185°F)
• Диапазон влажности: 5-95% без конденсации
• Рейтинг изоляции: 50 В непрерывная работа

Часто задаваемые вопросы

Сколько выходных точек у этого модуля?

• Модуль 1756-OB16E обеспечивает 16 дискретных выходных точек.

Каков максимальный ток на выход?

• Каждый выход может выдерживать 1 ампер при 60 градусах Цельсия.

Включены ли предохранители для защиты?

• Да, электронное предохранение защищает группы по восемь выходов.

Какие клеммные колодки нужны?

• Используйте съемные клеммные колодки 1756-TBNH или 1756-TBSH.

Как быстро реагирует модуль?

• Задержка включения составляет типично 70 микросекунд.

Какой диапазон напряжения поддерживается?

• Работает от 10 до 31,2 вольт постоянного тока.

Можно ли использовать этот модуль в удаленных системах ввода-вывода?

• Да, он работает как в локальных, так и в распределенных системах ввода-вывода.
