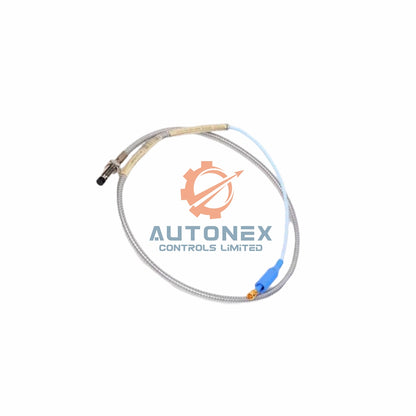

Bently Nevada 330104-10-16-10-12-05: Sonda Blindada de 8mm com Tecnologia FluidLoc

Número do Modelo e Descrição da Configuração

• Marca e Série: Bently Nevada, Sistema 3300 XL.
• Número Completo da Peça: 330104-10-16-10-12-05.
• Decodificador do Sufixo: 10 = corpo da sonda liso, sem rosca, de 100mm. 16 = invólucro blindado de aço inoxidável de 160mm. 10 = cabo integrado de 1,0 metro. 12 = conector selado FluidLoc. 05 = certificações completas CSA/ATEX/IECEx para áreas classificadas.

Especificações Técnicas Principais

• Tipo de Sonda: proximidade por correntes parasitas, diâmetro de 8 mm.
• Folga Recomendada: 1,27 mm (50 mils) em alvo de aço AISI 4140.
• Fator de Escala (Sensibilidade): 7,87 V/mm (200 mV/mil) ±5%.
• Resistência DC da Sonda (1,0m): 7,59 Ω ±0,50 Ω.
• Faixa Linear: 2,0 mm (80 mils).
• Temperatura de Operação: -55°C a +232°C (-67°F a +450°F).
• Fonte de Alimentação: -17,5 Vdc a -26 Vdc.
• Impedância de Saída: 50 Ω.

Principais Características e Design Robusto

• A característica definidora é o sistema de conector selado FluidLoc (sufixo 12). Este design evita que óleo e outros fluidos do processo penetrem pelo cabo, protegendo a integridade do sistema.
• Está alojado em uma capa blindada de aço inoxidável de 160mm de comprimento para proteção física superior contra impactos e abrasão.
• O corpo da sonda possui uma seção lisa e sem rosca de 100mm para montagem flexível em espaços apertados ou invólucros especializados.
• Utiliza as tecnologias patenteadas TipLoc e CableLoc, garantindo que o cabo suporte uma força de tração superior a 330 N.

Instalação e Integração ao Sistema

• Monte usando um furo padrão rosqueado M10x1 na base da seção blindada.
• Calibre o sistema ajustando a folga para obter aproximadamente uma saída de -9 Vdc a -10 Vdc, correspondente à folga mecânica de 1,27 mm.
• Para instalações certificadas em áreas classificadas, siga rigorosamente o diagrama de fiação oficial Bently Nevada nº 140979.
• Esta sonda é totalmente compatível com os monitores 3300 XL Proximitor e é retrocompatível com sistemas da série 3300 anteriores.

Embalagem, Envio e FAQ

• O 330104-10-16-10-12-05 é fornecido como novo e genuíno em sua embalagem original de fábrica.
• Disponível para envio imediato a partir do estoque via DHL, FedEx ou UPS em até 5 dias úteis.
• P: Quando devo escolher uma sonda FluidLoc?
  R: Sempre especifique FluidLoc (sufixo 12) para aplicações onde a sonda ou o cabo possam estar expostos a óleo, óleo de vedação ou outros líquidos sob pressão para evitar vazamentos internos.
• P: Qual a diferença entre os tipos de conector 02 e 12?
  R: O conector 02 é um ClickLoc padrão. O conector 12 é um ClickLoc selado com a funcionalidade FluidLoc, essencial para ambientes úmidos.
• P: Esta sonda é certificada para uso em atmosferas explosivas?
  R: Sim. O sufixo -05 fornece certificações completas ATEX, CSA e IECEx para uso em áreas classificadas definidas.

Para especificações completas do sistema, dados detalhados de desempenho e diagramas de fiação certificados, faça o download da ficha técnica oficial.

Baixe a Ficha Técnica do Sistema Transdutor de Proximidade 3300 XL 8mm (PDF)
