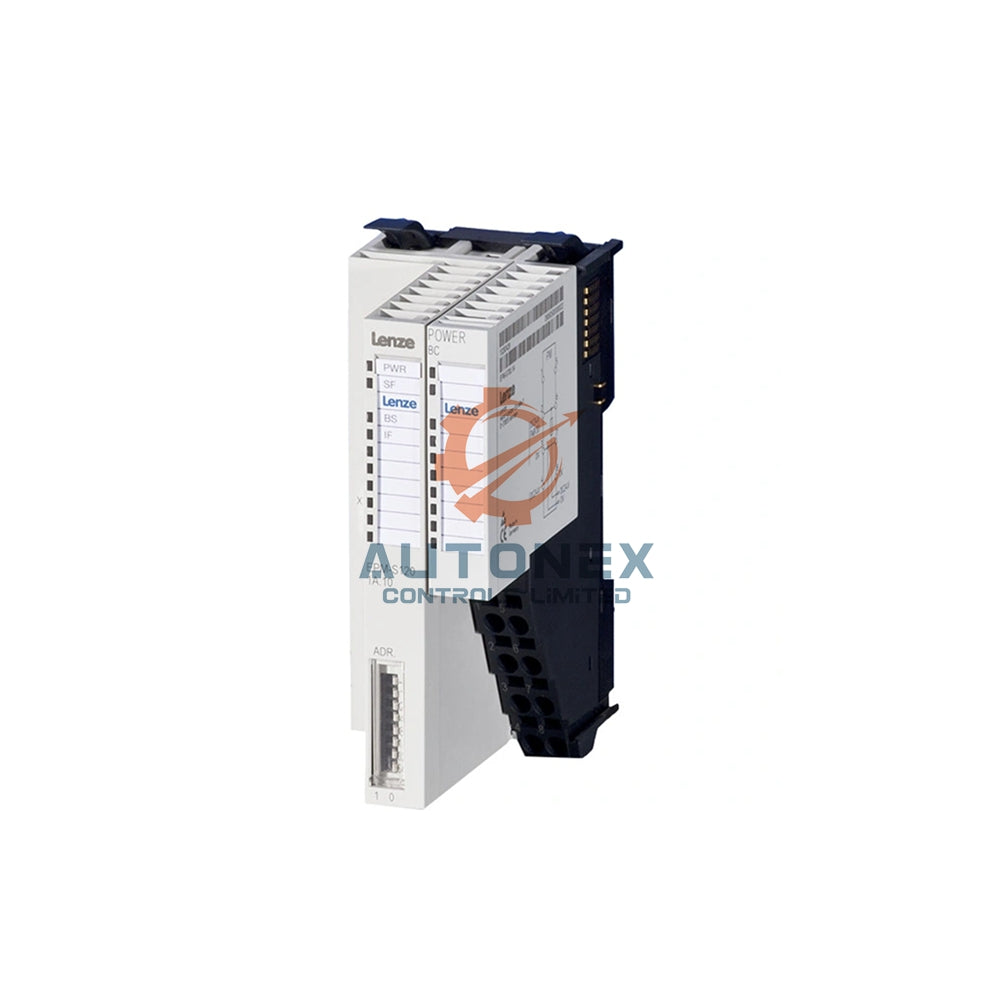

Lenze EPM-S501 4 Saídas Analógicas Lenze

Módulo Digital I/O Lenze EPM-S501 com 4 Saídas Analógicas

Especificações Técnicas Detalhadas

• Marca: Lenze
• Modelo: EPM-S501
• Identificador do Módulo: 1283 (dec)
• Canais de Saída: 4 saídas de tensão analógica.
• Faixa de Saída: 0 V a +10 VCC.
• Resolução: 12 bits, garantindo geração precisa de sinal.
• Limite Básico de Erro: ±0,2% da faixa de saída.
• Limite Operacional de Erro: ±0,3% da faixa de saída.
• Erro de Linearidade: ±0,1% da faixa de saída.
• Tempo de Conversão: Rápido, 2 ms para atualizar os quatro canais.
• Impedância de Carga: Mínimo de 5 kΩ necessário para operação adequada.
• Ripple de Saída: Menor que ±0,05% (banda de 0-50 kHz).
• Isolamento: Canais isolados do barramento backplane e da fonte de alimentação.
• Proteção contra Curto-Circuito: Sim, com limitação de corrente (~30 mA).
• Consumo de Energia: 80 mA do barramento backplane, 35 mA de 24V L+.
• Tamanho dos Dados: 8 bytes de dados de saída.

LEDs de Status e Diagnóstico

• RUN (Verde): Acende quando o módulo está pronto e a comunicação do barramento está OK.
• MF (Vermelho): Indica erro no módulo. Seu estado junto com RUN mostra detalhes do erro.
• AO1-AO4 (Vermelho): Cada canal possui um LED que acende para sobrecarga, curto-circuito ou erros de parâmetro.
• O módulo oferece funções abrangentes de diagnóstico que podem ser lidas via sistema de barramento.

Perguntas Frequentes (FAQ)

• P: Qual é a faixa de saída e resolução deste módulo?
  R: O EPM-S501 fornece uma saída de 0 a +10 VCC por canal com resolução de 12 bits.
• P: Quantos canais de saída analógica este módulo Lenze possui?
  R: Este é um módulo de saída analógica com 4 canais, permitindo controlar quatro dispositivos analógicos separados.
• P: O módulo é protegido contra erros de fiação como curto-circuitos?
  R: Sim, cada saída possui proteção contra curto-circuito com limitação de corrente.
• P: O que indicam os LEDs vermelhos ao lado de cada canal (AO1-AO4)?
  R: Estes LEDs de erro do canal acendem se houver sobrecarga, curto-circuito ou erro de parâmetro naquela saída específica.
• P: Vocês têm o EPM-S501 em estoque e qual é a política de devolução?
  R: Geralmente temos este módulo em estoque. Oferecemos política de devolução de 30 dias para itens não usados e em condição original.
