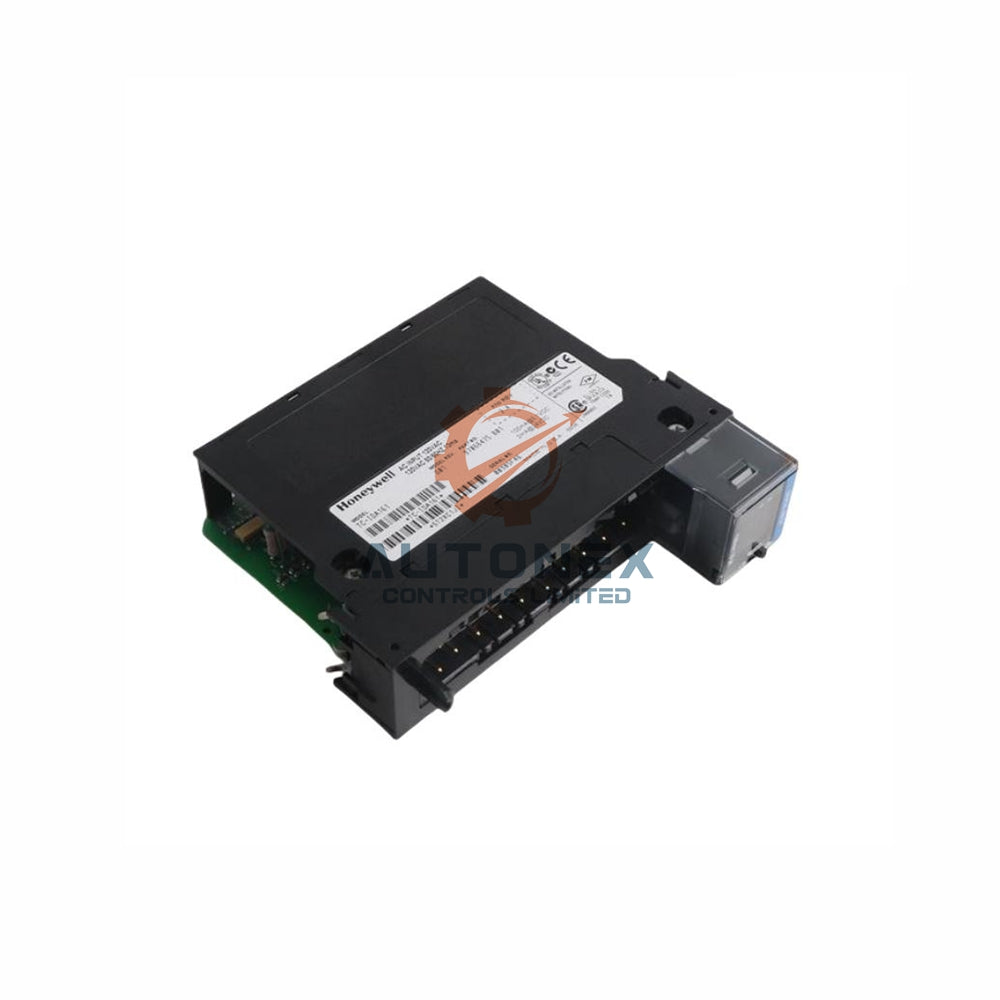

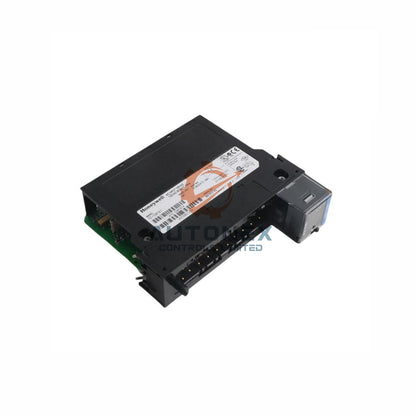

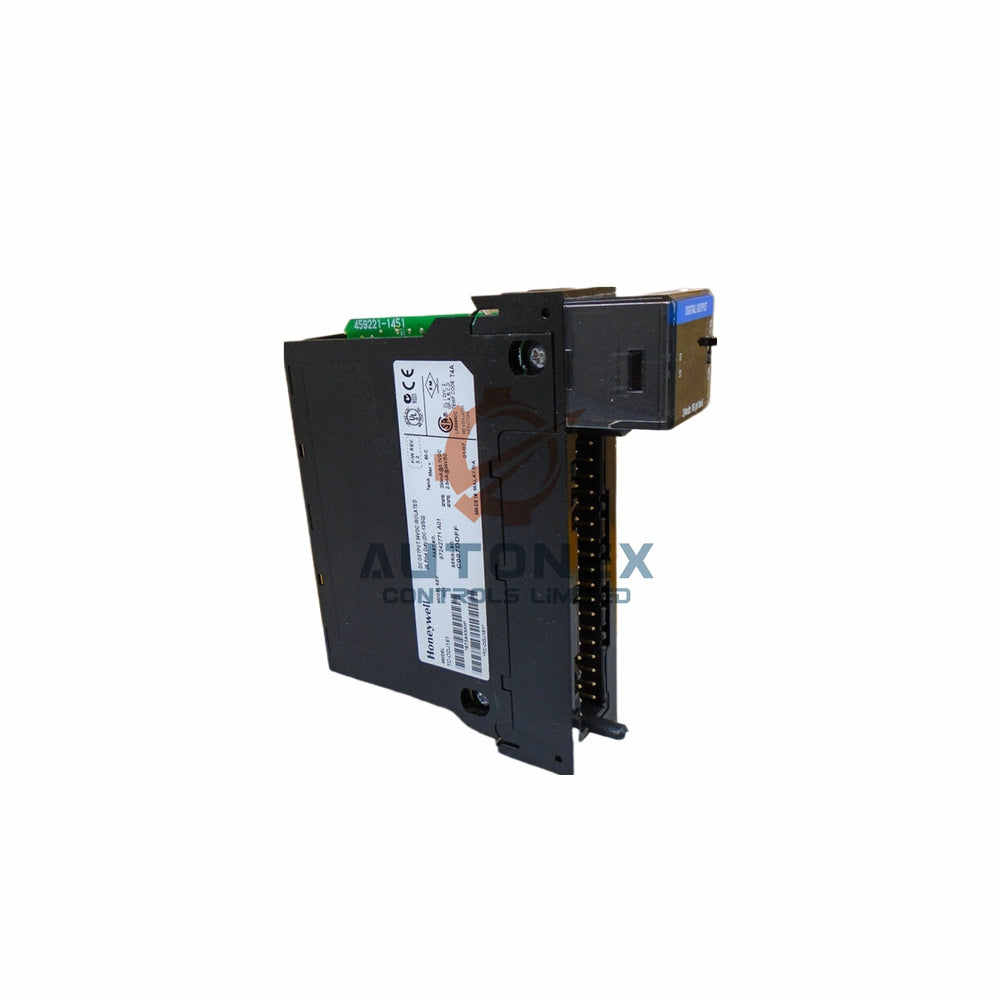

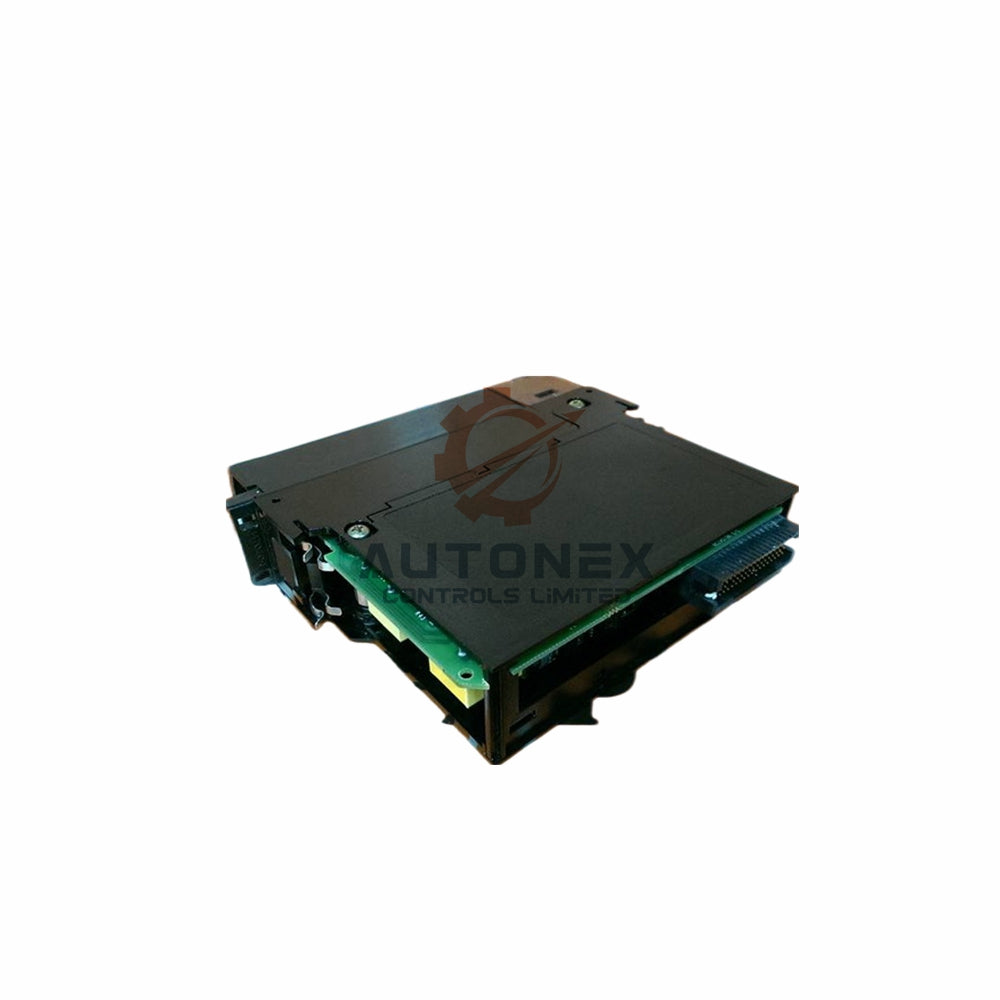

Módulo de entrada de 32 pontos Honeywell TC-IDD321 24 VCC

Honeywell TC-IDD321 24 VDC, módulo de entrada discreta de 32 pontos

Principais especificações técnicas

• Marca: Honeywell
• Modelo: TC-IDD321
• Categoria: Módulo de entrada discreta
• Número de entradas: 32 pontos, com 16 pontos por comum
• Tensão nominal de entrada: 24 VDC
• Faixa de tensão no estado ligado: 10–31.2 VDC a 60°C para todos os canais
• Compatibilidade de entrada: IEC Tipo 1+
• Corrente no estado ligado (mínima): 2 mA
• Tensão no estado desligado (máxima): 5 V
• Corrente no estado desligado (máxima): 1.5 mA
• Corrente de curto-circuito/inrush: pico de 250 mA, diminuindo para menos de 37% em 22 ms sem ativação
• Dissipação de potência: máximo de 6.1 W
• Tensão de isolamento – canal para canal: 100% testada a 1500 VDC por 1 segundo
• Tensão de isolamento – usuário para sistema: 100% testada a 1500 VDC por 1 segundo
• Blocos de terminais de conexão: TC-TBCH, bloco de terminais de 36 posições

Configurações do tempo de atraso da entrada

• O atraso de desligado para ligado oferece opções de filtro programáveis de 0 ms, 1 ms ou 2 ms.
• O atraso de ligado para desligado oferece opções de filtro programáveis de 0 ms, 1 ms, 2 ms, 9 ms ou 18 ms.
• O atraso de hardware permanece em no máximo 1 ms, mais o tempo do filtro, para ambas as direções.
• Tempos de filtro menores são adequados para registro em alta velocidade e detecção de posição.
• Tempos de filtro maiores suprimem o repique de contato e o ruído elétrico em cabos longos.

Guia de instalação

• Monte o TC-IDD321 em um backplane ou chassi Honeywell compatível.
• Use o bloco de terminais TC-TBCH de 36 posições para todas as conexões da fiação de campo.
• Agrupe dezesseis pontos de entrada por terminal comum para corresponder ao layout do módulo.
• Confirme a faixa de tensão no estado ligado de 10–31.2 VDC a 60°C antes de energizar os dispositivos de campo.
• Mantenha a tensão no estado desligado abaixo de 5 V para evitar a ativação involuntária dos canais.
• Defina os tempos de filtro programáveis de acordo com as necessidades de resposta do seu loop de controle.
• Verifique a integridade do isolamento com um teste de 1500 VDC após a instalação, se necessário.

Lista da embalagem

• 1 x módulo de entrada discreta Honeywell TC-IDD321 24 VDC de 32 pontos
• 1 x bloco de terminais TC-TBCH de 36 posições
• 1 x guia de início rápido
• Embalagem protetora para transporte seguro

Envio e suporte

• Enviamos via FedEx, UPS e DHL para a maioria dos destinos internacionais.
• Os pedidos saem do nosso armazém em até 5 dias após a confirmação do pagamento.
• Mantemos este módulo em estoque, novo e original.
• Oferecemos devoluções em até 30 dias para pedidos elegíveis.
• Entre em contato conosco para pedidos em grandes quantidades ou solicitações logísticas especiais.

FAQ

• P: Quantas entradas o Honeywell TC-IDD321 oferece?
  R: Ele oferece 32 entradas discretas, organizadas em 16 pontos por comum.
• P: Qual é a faixa de tensão no estado ligado a 60°C?
  R: A faixa de tensão no estado ligado é de 10–31.2 VDC a 60°C para todos os canais.
• P: Qual tensão de isolamento este módulo suporta?
  R: O isolamento canal para canal e usuário para sistema é 100% testado a 1500 VDC por 1 segundo.
• P: Posso ajustar o atraso do filtro de entrada?
  R: Sim, o filtro de desligado para ligado é de 0, 1 ou 2 ms, e o filtro de ligado para desligado é de 0, 1, 2, 9 ou 18 ms.
• P: Qual é a corrente mínima no estado ligado?
  R: A corrente mínima no estado ligado é de 2 mA.
• P: Qual bloco de terminais este módulo utiliza?
  R: Ele utiliza o bloco de terminais TC-TBCH de 36 posições.
• P: Este módulo está em estoque e com que rapidez vocês enviam?
  R: Sim, temos estoque novo e original e enviamos em até 5 dias via DHL, FedEx ou UPS.
• P: Qual é a política de devolução?
  R: Oferecemos devoluções em até 30 dias para pedidos elegíveis.
