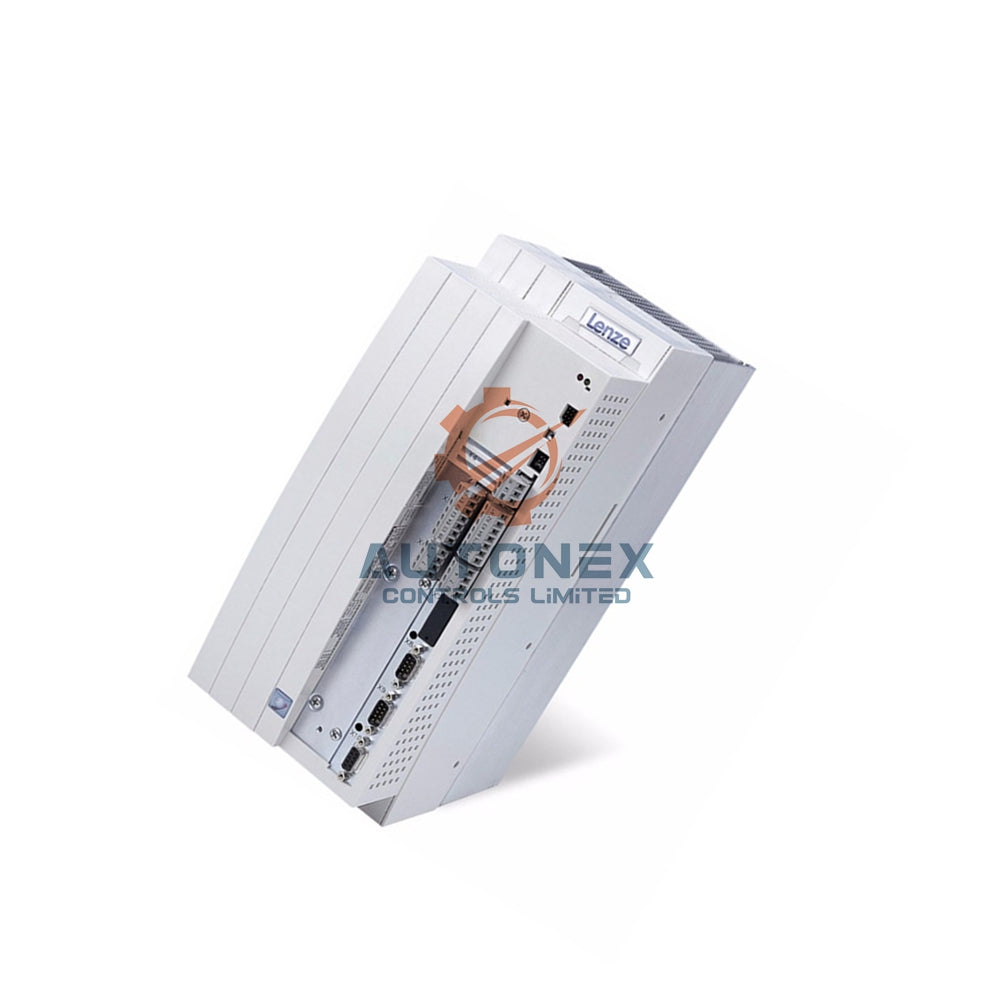

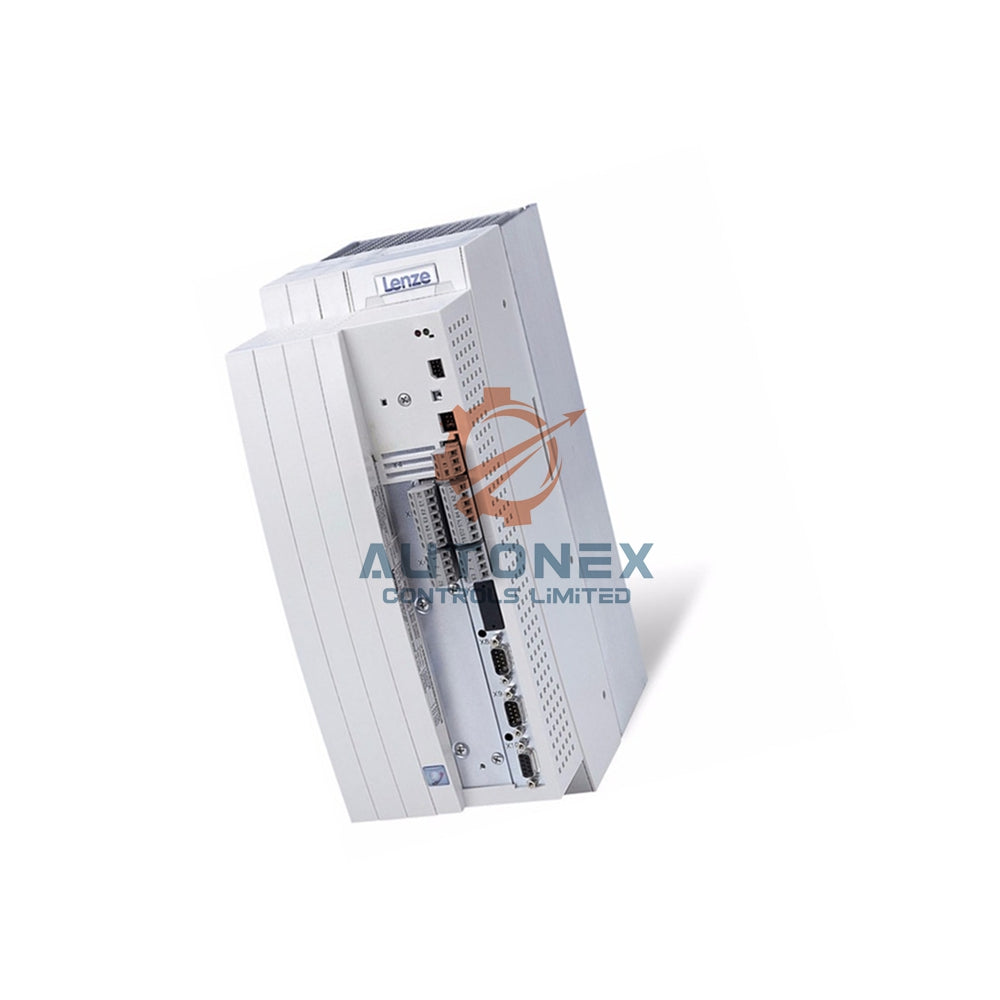

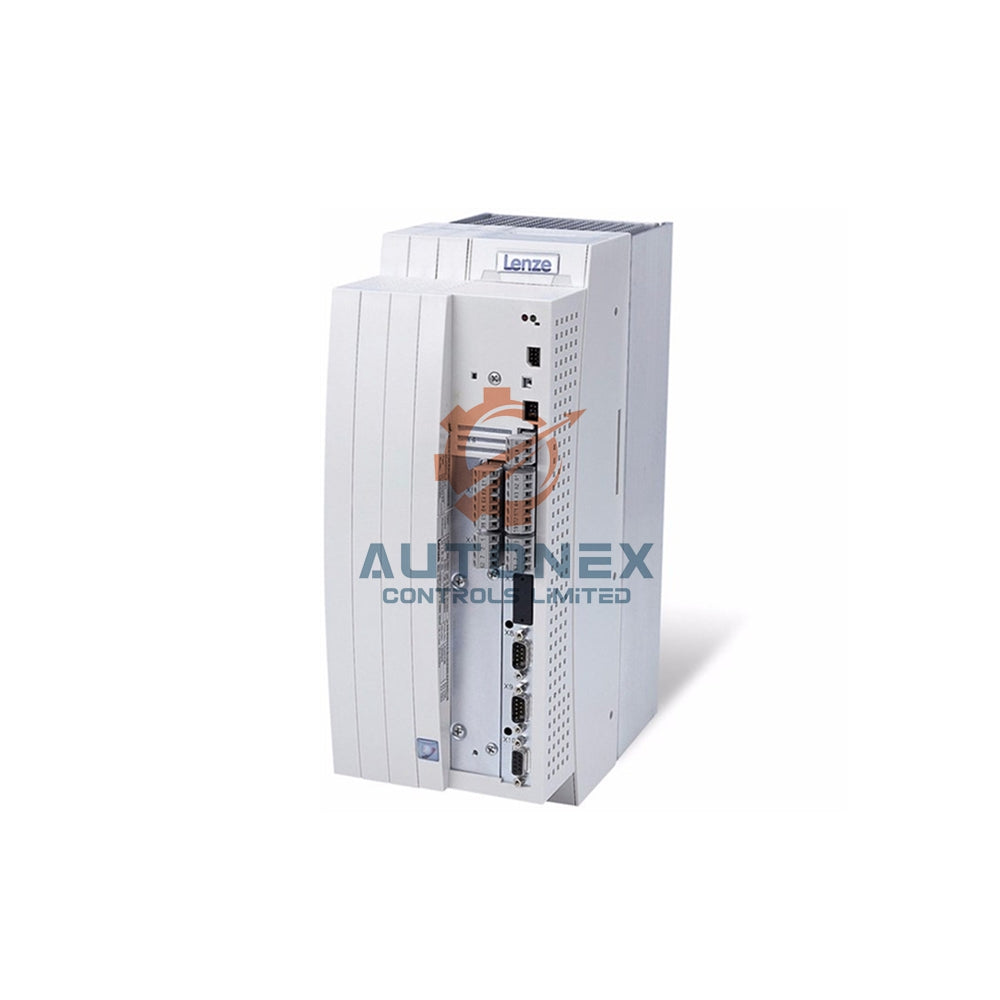

Inversor servo Lenze Global Drive 9300 EVS9323-EK

Inversor servo Lenze EVS9323-EK Global Drive 9300 – perfilador de came de 1.5 kW

Especificações técnicas

• Marca: Lenze
• Modelo: EVS9323-EK
• Série: Inversores servo Global Drive 9300
• Potência nominal do motor: 1.5 kW (motor assíncrono de 4 polos, 400 V)
• Corrente nominal de saída: 3.9 A nominal com frequência de chaveamento de 8 kHz
• Corrente máxima de saída: 5.9 A com frequência de chaveamento de 8 kHz (modo de sobrecarga de 150 % × In)
• Método de controle: Controle de servoorientação de campo (SC) para servomotores síncronos e assíncronos
• Entradas analógicas: 2 canais, ±10 V (comutável para 0...20 mA), 11 bits + sinal
• Saídas analógicas: 2 canais, 9 bits + sinal
• Entradas digitais: 6 no total (1 habilitação do controlador + 5 livremente atribuíveis), nível PLC conforme IEC 61131-2
• Saídas digitais: 4 saídas, 50 mA por saída
• Entrada do resolver: Sub-D de 9 pinos
• Entrada do encoder: Entrada para vários encoders incrementais TTL/SinCos e encoders absolutos Hiperface
• Entrada/saída de frequência digital: Duas pistas cada, Sub-D de 9 pinos
• Tensão de alimentação: 3/PE CA 320...528 V nominal, 45...65 Hz; alimentação alternativa em CC de 460...740 V
• Perda de potência a 400 V: 140 W
• Temperatura de operação: 0...+55 °C ambiente (com redução da corrente de saída de 2.5 %/°C acima de +40 °C)
• Temperatura de armazenamento: -25...+55 °C
• Umidade relativa: Média de 85 % UR, sem condensação (classe climática 3K3 conforme EN 50178)
• Grau de proteção: IP20
• Dimensões (A×W×P): 350 × 97 × 250 mm
• Peso: 5.0 kg

Comunicação e expansão

• O barramento de sistema CAN integrado (X4) é compatível com o protocolo CANopen integrado
• A interface de automação AIF (X1) aceita um teclado ou um módulo de comunicação acoplável
• O slot AIF é compatível com módulos PROFIBUS DP (EMF2133IB), DeviceNet (EMF2179IB), INTERBUS (EMF2113IB) e LECOM A/B (EMF2102IB)
• O EVS9323-EK é adequado para arquiteturas de acionamento em rede na construção de máquinas e na automação

Guia de instalação

• Instale o inversor na vertical dentro de um painel de controle, com espaço suficiente para a circulação de ar
• Conecte a alimentação CA 3/PE na faixa de 320...528 V e siga as normas locais de instalação elétrica
• Conecte o resolver à entrada Sub-D de 9 pinos e o encoder à entrada multi-encoder
• Defina o sinal de habilitação do controlador na entrada digital 1 antes de iniciar o comissionamento
• Use o slot AIF para um teclado ou módulo de barramento de campo, de acordo com os requisitos da sua rede
• Mantenha a temperatura ambiente abaixo de +40 °C para obter corrente de saída plena, sem redução

Lista de embalagem

• 1 × Servo-inversor Lenze EVS9323-EK
• 1 × Conector do resolver (Sub-D de 9 pinos)
• 1 × Conector de entrada/saída digital de frequência (Sub-D de 9 pinos)
• 1 × Guia de instalação e comissionamento

Envio e entrega

• Enviamos para todo o mundo por FedEx, UPS e DHL
• Os itens em estoque saem do nosso armazém em até 5 dias após a confirmação do pedido
• Oferecemos devoluções em até 30 dias para produtos elegíveis
• Todas as unidades são novas e originais

Perguntas frequentes

• P: Qual potência de motor o Lenze EVS9323-EK suporta?
  R: A unidade tem potência nominal de 1,5 kW para um motor assíncrono de 4 polos a 400 V.
• P: Quais encoders posso conectar a este servo-inversor?
  R: Ele aceita encoders incrementais TTL e SinCos, além de encoders absolutos Hiperface.
• P: Qual é a corrente máxima de saída a 8 kHz?
  R: O inversor fornece no máximo 5,9 A, o que equivale a 150 % da corrente nominal de 3,9 A.
• P: Quais módulos de barramento de campo são compatíveis com o slot AIF?
  R: Você pode usar módulos PROFIBUS DP, DeviceNet, INTERBUS ou LECOM A/B.
• P: Qual é a faixa de temperatura ambiente aceita pelo inversor?
  R: Ele opera de 0 a +55 °C, mas a corrente de saída é reduzida acima de +40 °C.
• P: Vocês mantêm este modelo em estoque e qual é o prazo de envio?
  R: Sim, temos o produto em estoque e despachamos em até 5 dias por DHL, FedEx ou UPS.
