Sensor de tempo de voo SICK Dx100 DL100-21AA2112

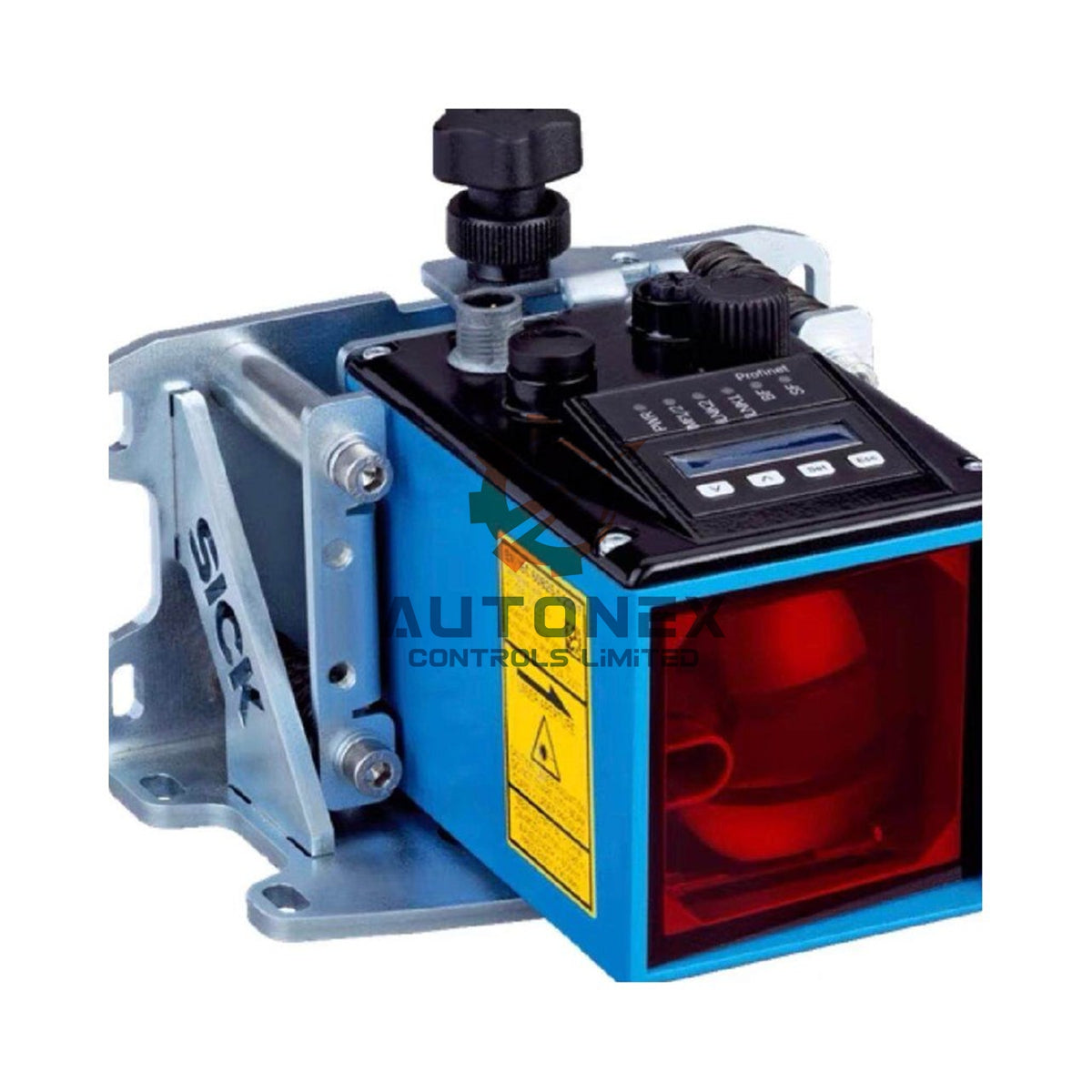

SICK DL100-21AA2112 | Sensor de tempo de voo Dx100

Especificações técnicas principais

• Marca: SICK
• Modelo: DL100-21AA2112
• Série: Dx100
• Faixa de medição: 0,15 m a 100 m em fita refletiva
• Resolução: 0,1 mm, 0,125 mm, 1 mm, 10 mm ou 100 mm, ajustável livremente
• Repetibilidade: 0,5 mm
• Precisão de medição: ±2 mm
• Tempo de resposta: 2 ms
• Tempo do ciclo de medição: 1 ms
• Tempo de saída: 1 ms
• Fonte de luz: Laser, vermelho, luz vermelha visível
• Classe do laser: 2 conforme IEC 60825-1:2014 e EN 60825-1:2014
• Tamanho típico do ponto de luz: 5 mm + (2 mm × distância em m)
• Velocidade máx. de movimento: 15 m/s
• Aceleração máx.: ≤15 m/s²

Desempenho e resistência ambiental

• Temperatura ambiente, operação: –20 °C a +55 °C
• Operação com sistema de refrigeração: –20 °C a +75 °C
• Temperatura ambiente, armazenamento: –40 °C a +75 °C
• Deriva de temperatura: Típica de 0,1 mm/K
• Efeito da pressão do ar: 0,3 ppm/hPa
• Efeito da temperatura do ar: 1 ppm/K
• Imunidade à luz ambiente: ≤100.000 lx
• Grau de proteção: IP65
• Classe de proteção: III
• EMC: EN 61000-6-2 e EN 61000-6-4
• Carga mecânica: Choque conforme EN 600 68-2-27, seno conforme EN 600 68-2-6, ruído conforme EN 600 68-2-64

Interfaces e dados elétricos

• PROFINET: Compatível
• Saídas digitais: 2 saídas push-pull, PNP/NPN
• Funções de saída: Saída de comutação de distância, saída de velocidade e mensagens de aviso de serviço
• Avisos de serviço: Envelhecimento do sensor, valor de amortecimento excedido, contaminação, limites de temperatura interna, erros de plausibilidade, laser não pronto, aquecimento ligado
• Funções adicionais: Desligamento do laser e predefinição
• Corrente máxima de saída IA: ≤100 mA
• Entrada multifuncional: 1 × MF1
• Tensão de alimentação UB: CC de 18 V a 30 V, valores-limite
• Consumo de corrente: <250 mA a 24 V CC
• Ondulação: 5 Vpp
• Frequência de modulação: Fixa
• Tempo de inicialização: Típico de 1,5 s
• Visor: Visor de matriz de pontos de 6 dígitos, 5 × 7, com LEDs

Detalhes mecânicos e guia de instalação

• Dimensões (L × A × P): 69,4 mm × 82,5 mm × 100,2 mm
• Material da carcaça: Metal de alumínio fundido sob pressão
• Material da janela: Plástico PMMA
• Peso: Aprox. 800 g; com suporte de montagem, aprox. 1.600 g
• Tipo de conexão: Conector macho
• Observação de instalação: Monte o sensor firmemente em um suporte estável para evitar efeitos de vibração
• Dica de alinhamento: Direcione o feixe de laser vermelho perpendicularmente à fita refletiva para obter a melhor precisão
• Requisito do refletor: Use fita refletiva "diamond grade" para atingir a faixa total de 100 m
• Dica ambiental: Mantenha a janela de PMMA limpa para evitar avisos de valor de amortecimento
• Opção de refrigeração: Adicione um sistema de refrigeração para operar até +75 °C

Parâmetros relacionados à segurança

• MTTFD: 101 anos
• DCavg: 0%
• Classe do laser: Classe 2, luz vermelha visível
• Referência normativa: IEC 60825-1:2014 e EN 60825-1:2014

Conteúdo da embalagem

• 1 × Sensor de tempo de voo SICK DL100-21AA2112 Dx100
• 1 × Suporte de montagem
• 1 × Conector macho
• 1 × Guia de início rápido

Métodos de envio

• FedEx
• UPS
• DHL

FAQ

• P: Qual é a faixa de medição do DL100-21AA2112?
  R: O sensor mede de 0,15 m a 100 m em fita refletiva "diamond grade".
• P: Qual é a precisão deste sensor SICK Dx100?
  R: Ele oferece precisão de medição de ±2 mm e repetibilidade de 0,5 mm.
• P: Qual é o tempo do ciclo de medição?
  R: O tempo do ciclo é de 1 ms e o tempo de resposta é de 2 ms.
• P: Qual classe de laser este sensor utiliza?
  R: Ele utiliza um laser vermelho de classe 2 conforme a IEC 60825-1:2014.
• P: Qual é a faixa de temperatura de operação?
  R: A faixa padrão é de –20 °C a +55 °C; com um sistema de refrigeração, chega a +75 °C.
• P: O sensor é compatível com PROFINET?
  R: Sim, o PROFINET é compatível.
• P: Qual é o grau de proteção?
  R: A carcaça oferece proteção IP65.
• P: Qual é a velocidade máxima de movimento?
  R: O sensor suporta até 15 m/s, com aceleração de até 15 m/s².
• P: Qual é a tensão de alimentação?
  R: Ele opera com CC de 18 V a 30 V, com consumo de corrente inferior a 250 mA a 24 V CC.
• P: Qual é o tamanho típico do ponto de luz?
  R: O tamanho do ponto é 5 mm + (2 mm × distância em m).
• P: O sensor está disponível em estoque?
  R: Sim, temos o produto em estoque e enviamos em até 5 dias.
• P: Qual é a política de devolução?
  R: Aceitamos devoluções em até 30 dias.
• P: O produto é novo e original?
  R: Sim, ele é novo e original.
