Posicionador Servo C da Série CC-PSV201 | Honeywell

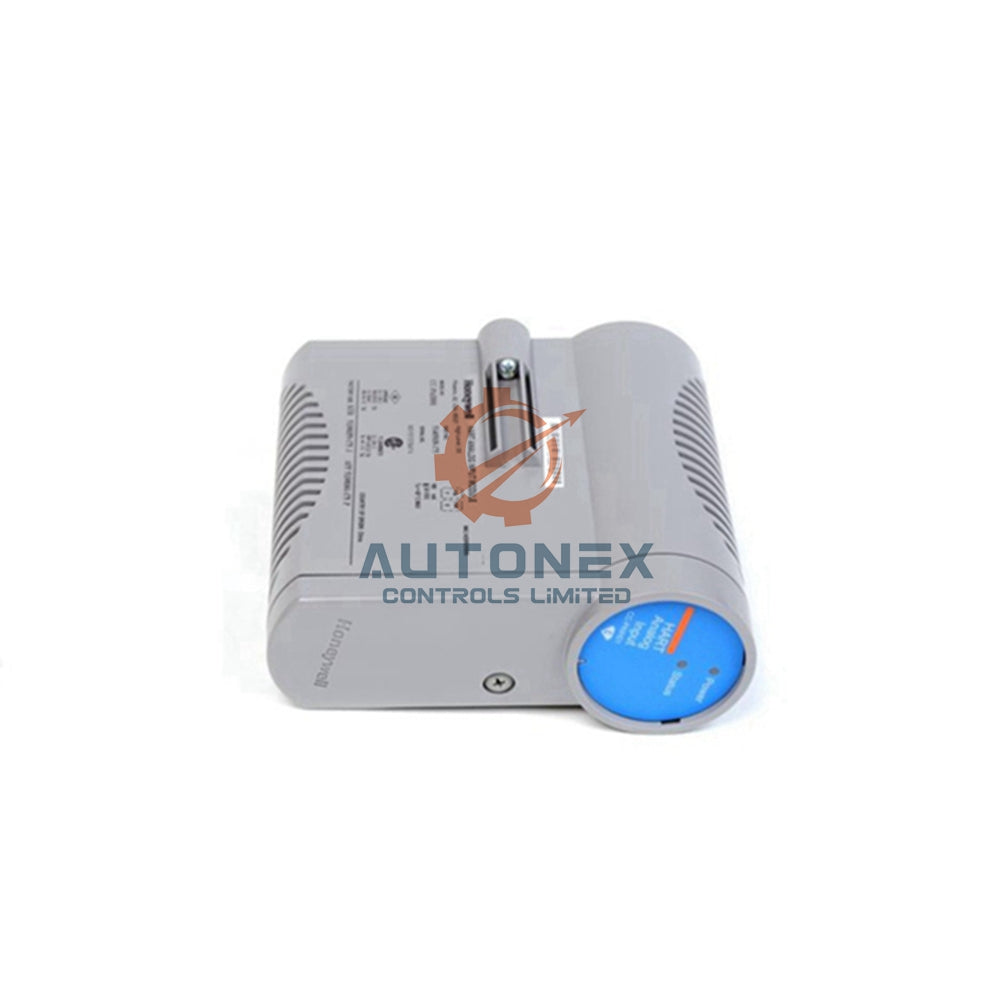

Módulo posicionador de válvula servo Honeywell CC-PSV201

Especificações da saída de servo

• Canais de saída: 2 (corrente bipolar ou unipolar).
• Faixas bipolares: 10, 20, 40, 80, 160, 320 mA.
• Faixas unipolares: 50, 300 mA.
• Resolução: DAC de 16 bits.
• Dither: 0–10% da escala completa, 25–60 Hz.
• Deriva térmica da saída: 300 ppm por °C.
• Linearidade da corrente de saída: 0.325%.
• Tensão máxima em circuito aberto: ±14 V.
• Intervalo na comutação: máximo de 15 ms.

Interface LVDT/RVDT

• Canais: 2 (compatível com LVDT de 3/4/5/6 fios).
• Excitação: máximo de 8 V RMS, 2,5–3,2 kHz (50 mA interno).
• Estabilidade de frequência: ±5 Hz em relação ao valor definido.
• Impedância de entrada: > 25 kΩ a 2,5–3,2 kHz.
• Resolução A/D: 16 bits.
• Precisão do hardware: < 1% (@ CMV = 0 V).
• Isolamento galvânico: ±500 VCC (isolado por transformador).
• A entrada LVDT pode aceitar opcionalmente sinais analógicos de 4–20 mA.

Entrada analógica (AI) – Configuração alternativa

• Tipo: Tensão ou corrente (2 fios ou autoalimentado).
• Canais: 2 (mutuamente exclusivos com LVDT).
• Faixas de entrada: 0–5 V, 1–5 V, 0,4–2 V, 4–20 mA (via 250 Ω).
• Impedância de entrada (tensão): > 10 MΩ.
• Taxa de varredura: 5 ms.
• Precisão do hardware: ±0,075% da escala completa (25 °C); ±0,15% (0–60 °C).

Saída analógica (AO) – Modo opcional

• Tipo: 4–20 mA (mutuamente exclusivo com a saída de servo).
• Canais: 2.
• Resolução: ±0,05% da escala completa.
• Precisão calibrada: ±0,35% da escala completa (25 °C).
• Carga resistiva máxima: 760 Ω (com alimentação de 24 V).
• Tempo de resposta: 1 ms (da entrada do DAC à saída).
• Ondulação da saída: < 100 mV em uma carga de 250 Ω.

Entradas digitais (DI)

• Canais: 2.
• Tensão de alimentação: 22–28 VCC.
• Estado LIGADO: mínimo de 13 VCC ou mínimo de 6,12 mA.
• Detecção de desligado: máximo de 5 VCC ou máximo de 2,1 mA.
• Impedância de entrada: 4,6 kΩ.
• Atraso absoluto: 1,78 ms.

Instalação e integração

• Instale o CC-PSV201 em um rack de E/S Series C.
• Conecte o feedback LVDT/RVDT usando configurações de 3 a 6 fios.
• Configure a faixa de saída do servo por meio do construtor de controle.
• Defina o comportamento do estado seguro usando as duas entradas digitais.
• Realize a calibração da posição da válvula servo durante o comissionamento.
• Use módulos redundantes para sistemas de alta disponibilidade.

Conteúdo da embalagem

• Um módulo posicionador de válvula servo CC-PSV201.
• Conectores de bloco de terminais (incluídos).
• Guia de instalação e documentação de início rápido.
• Hardware de montagem para rack Series C.
• Nenhum certificado de calibração ou cartão de garantia acompanha a caixa.

Envio e logística

• Enviamos por serviço expresso da FedEx, UPS ou DHL.
• Os pedidos são enviados em até 5 dias úteis.
• Mantemos estoque amplo — pronto para envio imediato.
• Número de rastreamento fornecido após o envio.

Perguntas frequentes (FAQ)

• P: O CC-PSV201 é novo e original?
  R: Sim, cada unidade é 100% nova e original da Honeywell.
• P: Qual é a faixa máxima de corrente de saída do servo?
  R: Bipolar de até 320 mA; unipolar de até 300 mA.
• P: Posso usar este módulo sem feedback LVDT?
  R: Sim, você pode configurar a entrada para sinais analógicos de 4 a 20 mA.
• P: Qual é o tempo de execução do loop PID?
  R: A latência total do loop é de até 10 ms (processamento por ponto em 2,5 ms).
• P: O módulo oferece suporte à operação redundante?
  R: Sim, ele oferece suporte a soluções redundantes para controle crítico.
• P: Qual é a política de devolução?
  R: Aceitamos devoluções no prazo de 30 dias após a entrega.
• P: Qual é a faixa de temperatura de operação?
  R: O módulo opera em temperatura ambiente de -40 °C a +70 °C.
