6ES7431-7KF00-0AB0 Siemens S7-400 - Módulo de entrada analógica

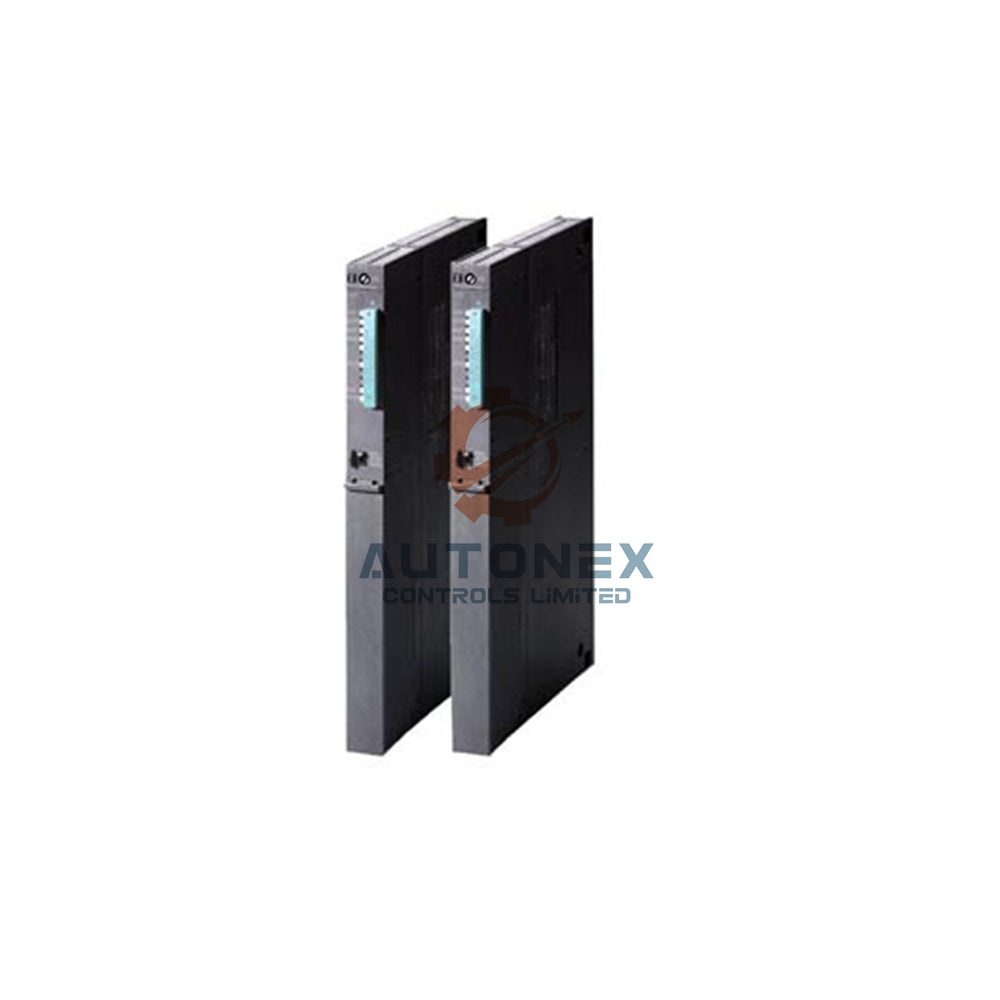

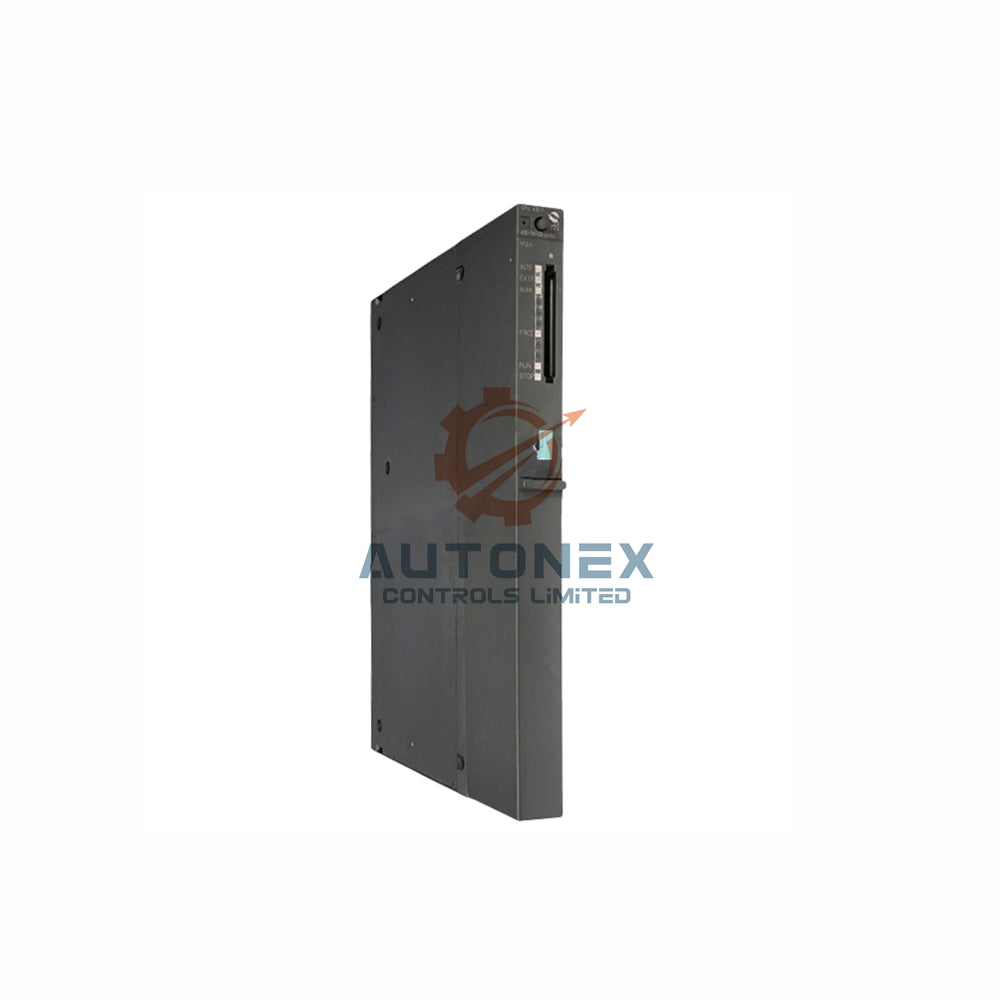

6ES7431-7KF00-0AB0 — Módulo de entrada analógica Siemens SIMATIC S7-400 SM 431

Principais especificações técnicas

• Marca: Siemens — uma marca confiável em automação industrial.
• Modelo: 6ES7431-7KF00-0AB0 — parte da família SIMATIC S7-400.
• Categoria: Módulo de entrada analógica SM 431, isolado, com 8 canais de entrada analógica.
• Resolução: 16 bits com sobrefaixa, incluindo bit de sinal.
• Tempo de conversão: 20 ms por canal para medições precisas.
• Corrente de entrada: Máx. 1200 mA do barramento de backplane a 5 V CC.
• Dissipação de potência: Normalmente 4,6 W durante a operação normal.
• Isolação: Testada com 1500 V CC para uso industrial seguro.

Faixas de entrada de tensão e corrente

• Faixas de tensão: ±20 mV, ±50 mV, ±80 mV, ±100 mV, ±250 mV, ±500 mV.
• Faixas adicionais de tensão: ±1 V, ±2,5 V, ±5 V, ±10 V e 1–5 V.
• Resistência de entrada: Superior a 2000 ohms para a faixa de 1–5 V; 50 ohms para 4–20 mA.
• Faixas de corrente: 0–20 mA, ±3,2 mA, ±5 mA, ±10 mA, ±20 mA e 4–20 mA.
• Tensão de entrada permitida: Máx. 35 V contínuos; 75 V por até 1 s.
• Corrente de entrada permitida: Máx. 32 mA para entradas de corrente.

Compatibilidade com termopares e compensação de temperatura

• Tipos de termopar: B, E, J, K, L, N, R, S, T e U.
• Resistência de entrada: Superior a 2000 ohms para termopares dos tipos B e N.
• Compensação interna: Sim — compensação de junta fria integrada.
• Compensação externa: Sim — com o soquete de compensação 6ES7431-7KF00-6AA0.
• Temperatura de referência dinâmica: Sim — suporta valores de referência variáveis.
• Linearização: Parametrizável para todos os tipos de termopar compatíveis.

Precisão, diagnósticos e alarmes

• Erro operacional: ±0,3% para tensão; ±0,5% para corrente em toda a faixa de temperatura.
• Erro básico a 25 °C: ±0,1% para tensão; ±0,17% para corrente.
• Função de diagnóstico: Sim — totalmente parametrizável para monitoramento do sistema.
• Alarme de diagnóstico: Sim — acionado quando ocorrem falhas.
• Alarme de valor-limite: Sim — alerta quando os sinais excedem os limites definidos.
• Interrupção de hardware: Sim — parametrizável para resposta rápida a eventos.
• Supressão de interferência: Selecionável para 400 Hz, 60 Hz, 50 Hz ou 10 Hz.

Isolação, instalação e dados físicos

• Isolação entre canais: Sim — cada canal é isolado dos demais.
• Isolação do backplane: Sim — os canais são isolados do barramento de backplane.
• Comprimento do cabo blindado: Máx. 200 m para transmissão confiável do sinal.
• Dimensões: 25 mm de largura, 290 mm de altura e 210 mm de profundidade.
• Peso: Aproximadamente 650 g — fácil de manusear durante a instalação.
• Tempo de integração: Parametrizável com opções de 2,5 ms, 16,7 ms, 20 ms ou 100 ms.
• Tempo básico de conversão: 10 ms, 16,7 ms, 20 ms ou 100 ms por canal.

Guia de instalação

• Instale o módulo em um rack Siemens S7-400 com conexão adequada ao backplane.
• Use cabos blindados de par trançado para todas as conexões de sinais analógicos.
• Conecte o soquete de compensação de termopar 6ES7431-7KF00-6AA0 para obter compensação externa da junta fria.
• Mantenha o comprimento do cabo abaixo de 200 m para preservar a precisão das medições.
• Configure as faixas de entrada, os diagnósticos e os alarmes no software STEP 7.
• Verifique a polaridade da fiação antes de ligar o equipamento para proteger o módulo.
• Permita o aquecimento até 25 °C para obter a melhor precisão e o menor erro.
• Não exceda 35 V de tensão de entrada contínua para evitar danos.

Conteúdo da embalagem

• 1 × Módulo de entrada analógica Siemens 6ES7431-7KF00-0AB0 SM 431.
• 1 × Guia de referência rápida para fiação e configuração.
• 1 × Caixa protetora de transporte com espuma antiestática.

Envio e suporte

• Enviamos via FedEx, UPS e DHL — selecione a transportadora no checkout.
• Nosso estoque está pronto para despacho imediato em até 5 dias após o pagamento.
• Aceitamos devoluções em até 30 dias para itens não utilizados e na embalagem original.
• Entre em contato conosco para pedidos em grandes quantidades ou dúvidas técnicas sobre este módulo Siemens.

Perguntas frequentes

• P: Qual é a resolução do 6ES7431-7KF00-0AB0?
  R: Ele oferece resolução de 16 bits com sobrefaixa, incluindo o bit de sinal.
• P: Quais tipos de termopar este módulo suporta?
  R: Ele suporta termopares dos tipos B, E, J, K, L, N, R, S, T e U.
• P: Este módulo possui isolação entre canais?
  R: Sim, cada canal é isolado dos demais e do barramento de backplane.
• P: Qual é o tempo de conversão deste módulo?
  R: O tempo básico de conversão é de 20 ms por canal, com opções parametrizáveis.
• P: Posso usar este módulo para medição de resistência?
  R: Não, ele não suporta medição de resistência nem de termorresistência.
• P: Qual é o comprimento máximo do cabo blindado?
  R: Você pode usar cabos blindados de até 200 metros sem degradação do sinal.
• P: Este módulo suporta compensação externa da junta fria?
  R: Sim, ele funciona com o soquete de compensação 6ES7431-7KF00-6AA0 para compensação externa.
• P: Qual é a dissipação de potência deste módulo?
  R: A dissipação de potência típica é de 4,6 W durante a operação normal.
• P: Quais funções de diagnóstico este módulo oferece?
  R: Ele oferece diagnósticos parametrizáveis, alarmes de diagnóstico, alarmes de valor-limite e interrupções de hardware.
• P: Como suprimo interferências em 50 Hz ou 60 Hz?
  R: Você pode parametrizar a frequência de supressão de interferência no software STEP 7.
