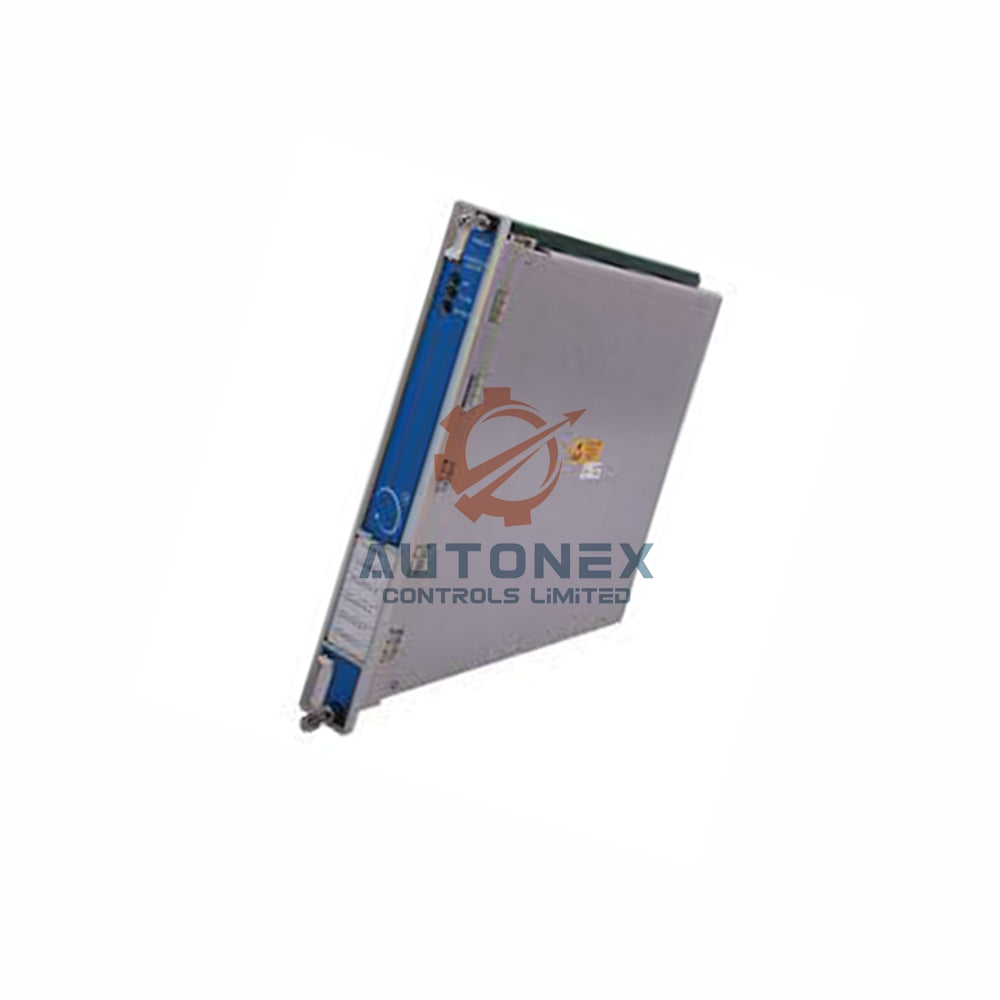

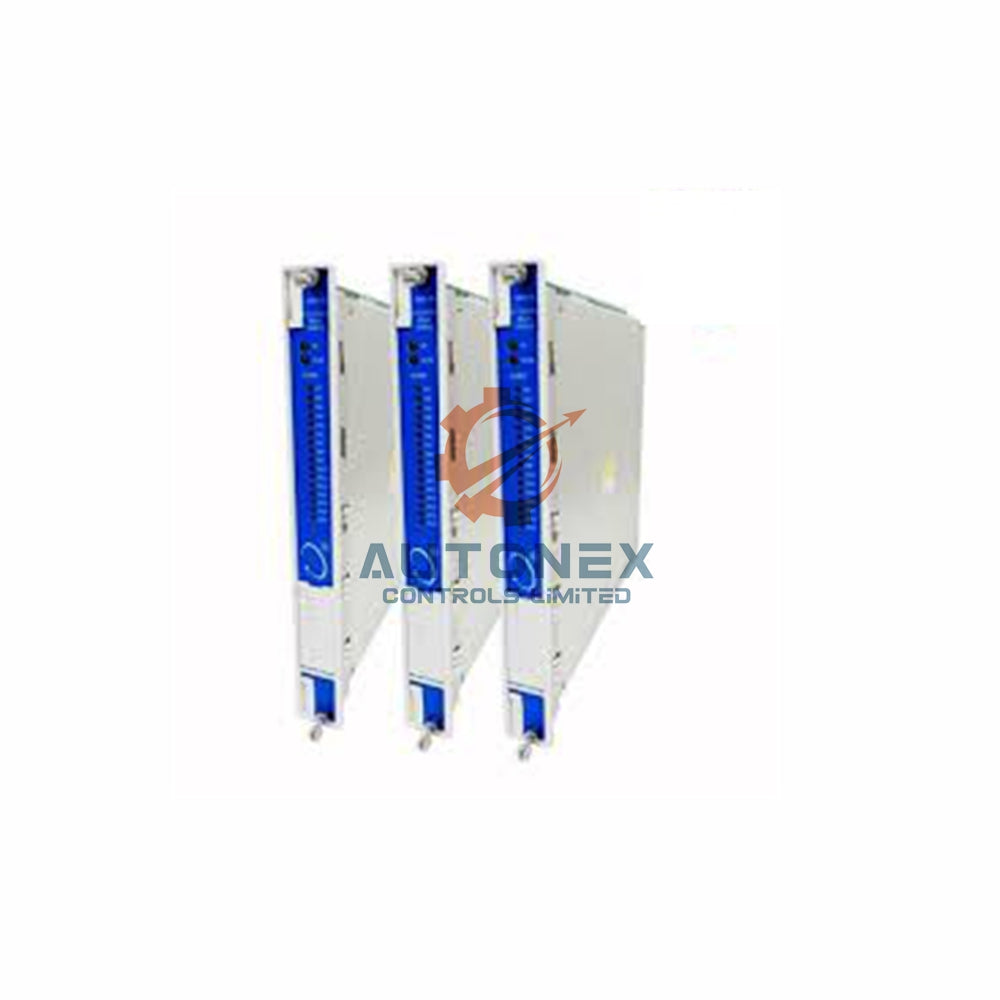

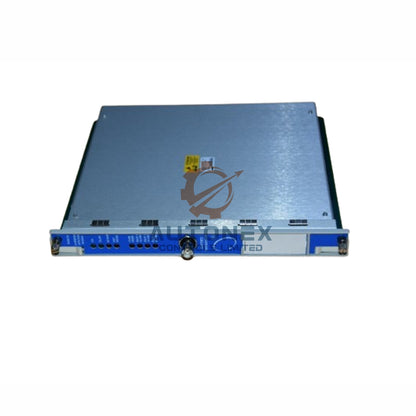

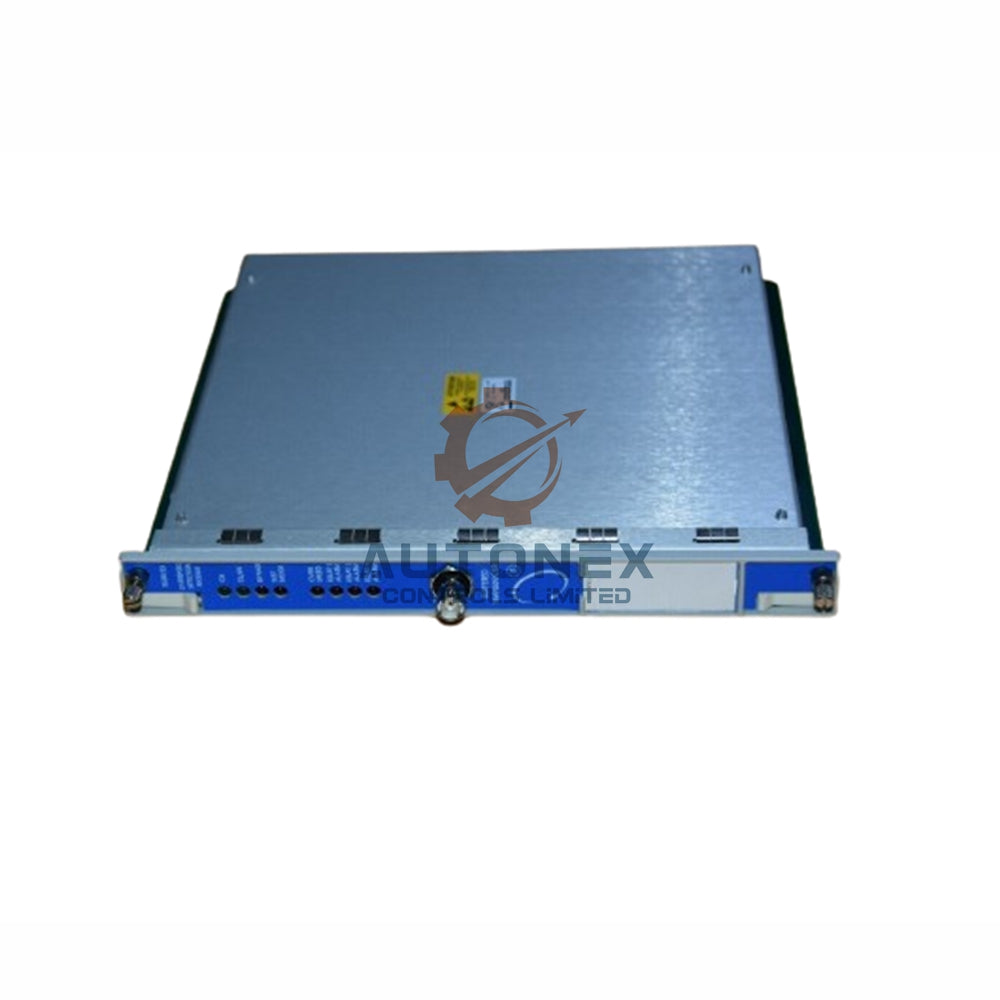

3500/50M-01-00 286566-02 Módulo Tacômetro Bently Nevada

Módulo Tacômetro Bently Nevada 3500/50M-01-00 286566-02 – Monitoramento Preciso de Velocidade para Sistemas Rack 3500

• Marca: Bently Nevada (Fabricado nos EUA).
• Número do Produto: 3500/50M-01-00 286566-02.
• Tipo de Produto: Módulo Tacômetro.
• Tipo de Módulo I/O: 01 = módulo I/O com terminações internas.
• Opção de Aprovação de Agência: 00 = Nenhuma.
• Consumo de Energia: 5,8 Watts típico.

Especificações Técnicas – Entradas e Condicionamento de Sinal

• Faixa de Sinal de Entrada: +10,0 V a -24,0 V. Sinais que excedem essa faixa são limitados internamente.
• Impedância de Entrada: 20 kΩ (padrão), 40 kΩ (TMR) ou 7,15 kΩ (Barreira Interna).
• Transdutores Aceitos: 1 a 2 sinais de transdutor de proximidade. Restrições aplicam-se a captadores magnéticos.
• Frequência Máxima de Entrada: 20 kHz.
• Faixa Máxima de Escala Completa: 99.999 rpm.
• Frequência Mínima de Entrada (Proximidade): 0,0167 Hz (1 rpm para 1 evento por revolução).
• Frequência Mínima de Entrada (Captadores Magnéticos): 3,3 Hz.

Precisão de Velocidade e RPM

• Precisão de RPM (abaixo de 100 rpm): ±0,1 rpm.
• Precisão de RPM (100 a 10.000 rpm): ±1 rpm.
• Precisão de RPM (10.000 a 99.999 rpm): ±0,01% da velocidade real do eixo.
• Precisão de RPM/Min: ±20 rpm/min.
• Suporte a Eventos por Revolução: 1 a 255 eventos para canais de Aceleração do Rotor e Velocidade Zero. Todos os outros tipos de canal suportam de 0,0039 a 255 eventos.

Saídas e Sinais para Gravador

• LEDs no Painel Frontal: LEDs OK, TX/RX e Bypass indicam o status do módulo.
• Saídas de Transdutor Bufferizadas: Um conector coaxial por canal na frente. Protegidos contra curto-circuito e ESD.
• Impedância de Saída: 550 Ω.
• Fonte de Alimentação para Transdutor: 24 Vdc, 40 mA máximo por canal.
• Saída para Gravador: +4 a +20 mA proporcional à faixa de escala completa do módulo (rpm). Taxa de atualização aproximadamente 100 ms.
• Resolução do Gravador: 0,3662 µA por bit ±0,25% de erro à temperatura ambiente, ±0,7% de erro na faixa de temperatura.
• Faixa de Resistência de Carga: 0 a 600 Ω com conformidade de tensão de 0 a +12 Vdc.

Condicionamento de Transdutor e Recursos de Alarme

• Modo de Limiar Automático: Use para qualquer entrada acima de 0,0167 Hz. Amplitude mínima do sinal para disparo é 1 volt pico a pico.
• Modo de Limiar Manual: Selecionável pelo usuário de +9,5 Vdc a -23,5 Vdc. Amplitude mínima do sinal é 500 mV pico a pico.
• His terese: Selecionável pelo usuário de 0,2 a 2,5 volts.
• Pontos de Ajuste de Alarme: Níveis de Alarme 1 para cada valor medido. Pontos de ajuste de Alarme 2 para quaisquer dois valores medidos.
• Faixa de Alarme: Ajustável de 0 a 100% da escala completa para cada valor medido.
• Tempo de Atraso do Alarme 1: 1 a 60 segundos em intervalos de 1 segundo.
• Tempo de Atraso do Alarme 2: 1 a 60 segundos em intervalos de 0,1 segundo.

Perguntas Frequentes (FAQ)

• P: Este é um componente original Bently Nevada?
  R: Sim, é uma unidade original nova fabricada nos EUA.
• P: Qual é a frequência máxima de entrada para o 3500/50M-01-00 286566-02?
  R: A frequência máxima de entrada é 20 kHz.
• P: Qual é a faixa máxima de velocidade em escala completa?
  R: O módulo suporta uma faixa máxima de escala completa de 99.999 rpm.
• P: Quais transdutores este módulo tacômetro aceita?
  R: Aceita até dois transdutores de sonda de proximidade ou captadores magnéticos.
• P: Este módulo funciona com o 3500/20?
  R: Não, o 3500/50M-01-00 286566-02 não é compatível com nenhuma versão do 3500/20.
• P: Quais transportadoras de envio vocês utilizam?
  R: Usamos FedEx, UPS e DHL para entrega rápida.
• P: Posso devolver este produto?
  R: Sim, aceitamos devoluções dentro de 30 dias após a entrega.
