330702-00-30-50-02-05 Bently Nevada - Sonda de 11 mm

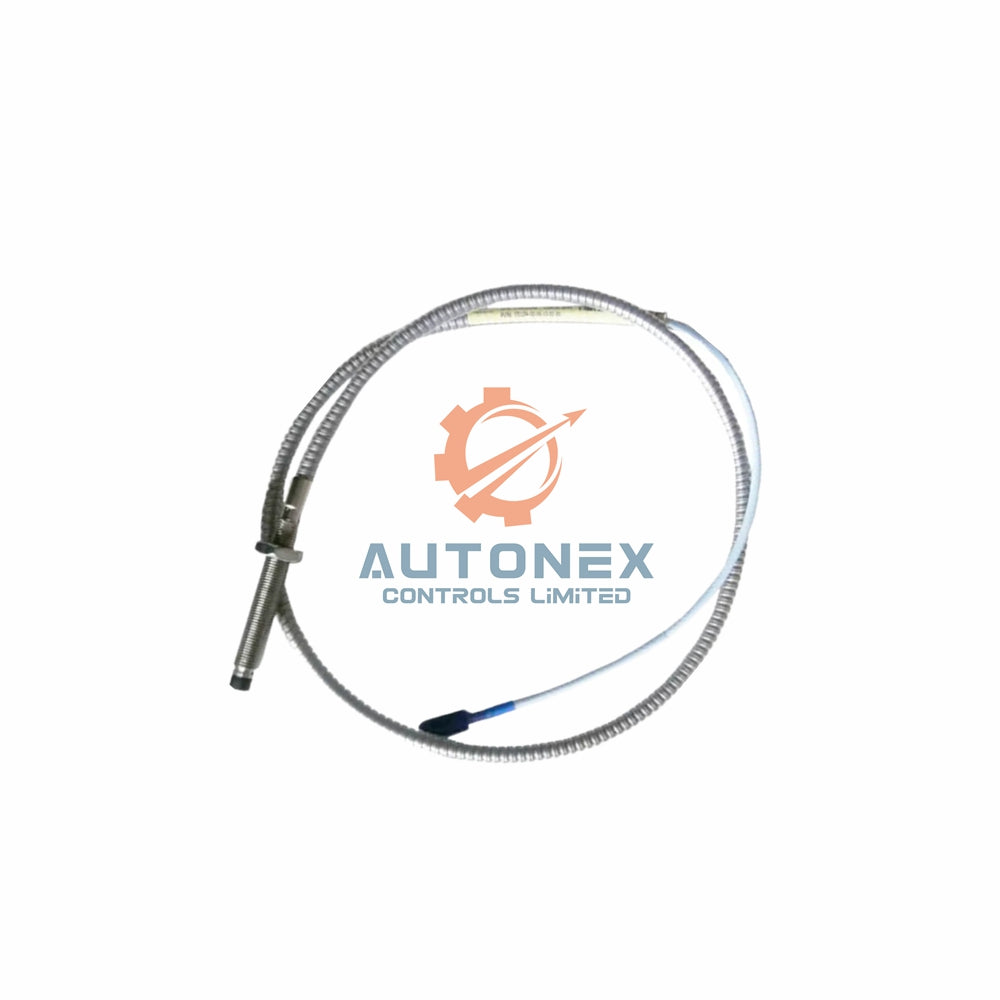

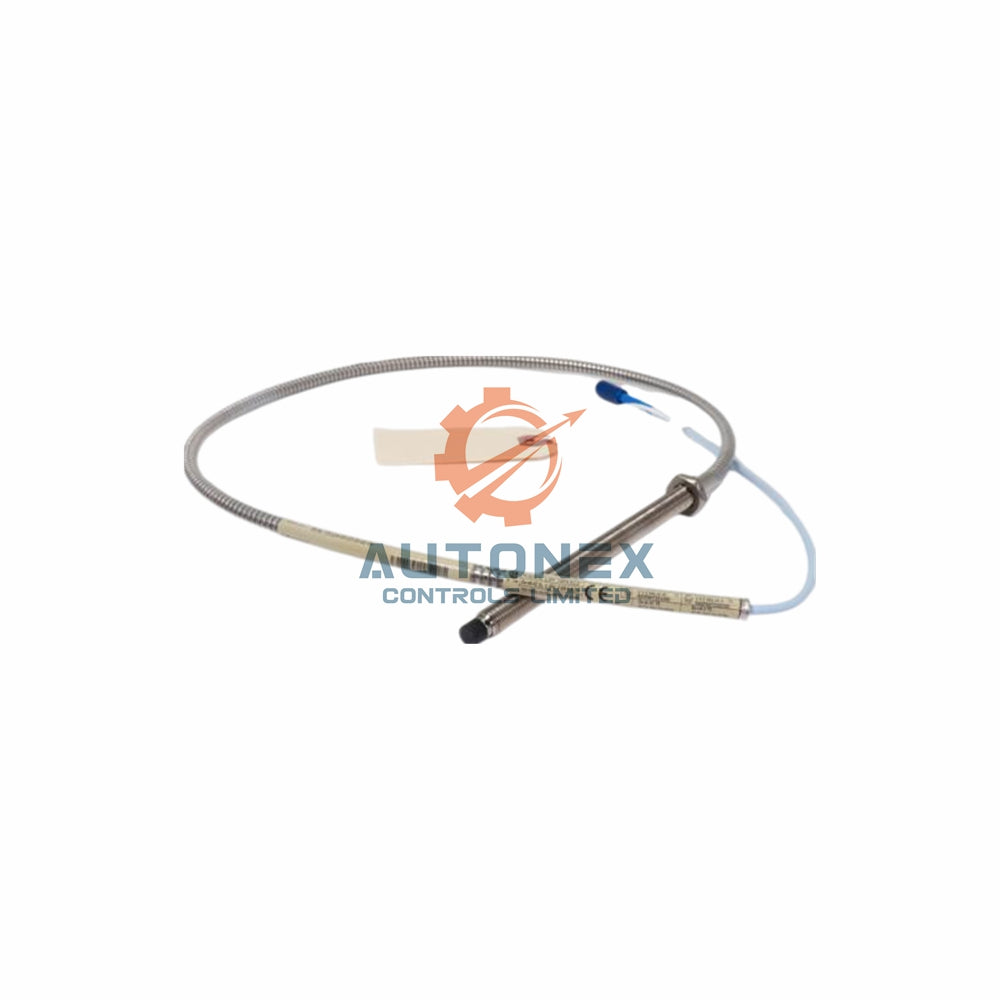

Sonda de proximidade Bently Nevada 3300 XL de 11 mm - 330702-00-30-50-02-05

Principais especificações técnicas

• Fabricante: Bently Nevada (Fabricado nos EUA).
• Número do modelo: 330702-00-30-50-02-05.
• Tipo de sonda: Sonda 3300 XL de 11 mm com armadura.
• Tamanho da rosca: 1/2-20 UNF.
• Comprimento sem rosca: 0,0 polegada (Opção 00).
• Comprimento total da carcaça: 3,0 polegadas (Opção 30).
• Comprimento total da sonda: 5,0 metros (Opção 50).
• Tipo de conector: Coaxial miniatura ClickLoc, cabo padrão (Opção 02).
• Aprovação de órgãos reguladores: Múltiplas aprovações (Opção 05).
• Material da ponta da sonda: Sulfeto de polifenileno (PPS).
• Material da carcaça da sonda: Aço inoxidável AISI 304 (SST).
• Especificação do cabo: Triaxial de 75 Ω, isolado com FEP.
• Temperatura de operação: -51 °C a +177 °C (-60 °F a +351 °F).
• Temperatura de armazenamento: -51 °C a +177 °C (-60 °F a +351 °F).
• Resistência CC (do centro ao exterior): 7,2 ± 0,8 ohms.
• Engate máximo da rosca: 0,750 polegada.
• Torque recomendado (carcaça): 15,2 N•m (133 in•lb).
• Torque máximo (carcaça): 45,2 N•m (400 in•lb).
• Torque do conector (máx.): 0,565 N•m (5 in•lb).
• Raio mínimo de curvatura: 25,4 mm (1,0 polegada).
• Peso para envio: 0,17 kg.

Classificações de desempenho e ambientais

• Vedação de pressão: As vedações do anel O-ring de Viton isolam a pressão diferencial entre a ponta e a carcaça.
• Efeito do campo magnético (60 Hz): A tensão de saída varia conforme o vão; consulte o manual para obter os dados completos.
• Classificações de temperatura (EPL Ga/Gc): T1 a T5 abrangem temperatura ambiente de -55 °C a +232 °C.
• Classificações de temperatura (EPL Dc): T280°C a T90°C para faixas específicas de temperatura ambiente.
• Armadura do cabo: A armadura de SST protege contra danos mecânicos.
• Material do conector: O latão banhado a ouro garante transmissão confiável do sinal.
• Observação sobre sondas de 5 m: Esta sonda de 5,0 metros requer o Sensor Proximitor de cinco metros.

Orientações de instalação

• Aplique o torque recomendado da carcaça de 15,2 N•m para a rosca 1/2-20.
• Nunca exceda o torque máximo nominal da carcaça de 45,2 N•m.
• Aperte o conector apenas manualmente, até o máximo de 0,565 N•m.
• Mantenha o raio de curvatura do cabo igual ou superior a 25,4 mm.
• Limite o engate da rosca a 0,750 polegada no máximo.
• Respeite os limites de temperatura para evitar falhas na vedação de pressão.

Lista de embalagem

• 1 x Sonda 3300 XL de 11 mm (330702-00-30-50-02-05).
• Cabo blindado integrado com conector ClickLoc.
• Protetor do conector para armazenamento seguro.
• Pacote de documentação padrão.

Perguntas frequentes (FAQ)

• P: Este produto é novo e original?
  R: Sim, fornecemos apenas peças Bently Nevada novas e originais.
• P: Qual é a disponibilidade e o prazo de envio?
  R: Temos este modelo em estoque. Enviamos em até 5 dias úteis via FedEx, UPS ou DHL.
• P: Posso devolver esta sonda caso ela não seja compatível?
  R: Sim, aceitamos devoluções em até 30 dias após a entrega.
• P: Qual é o comprimento total desta sonda?
  R: O comprimento total é de 5,0 metros (16,4 pés), conforme indicado pela opção "50".
• P: Quais aprovações de órgãos reguladores esta sonda possui?
  R: Esta versão (Opção 05) possui Múltiplas Aprovações para diversas normas industriais.
• P: Esta sonda funciona com qualquer Sensor Proximitor?
  R: Não, esta sonda de 5,0 metros requer o Sensor Proximitor de cinco metros.
• P: O cabo da sonda é blindado?
  R: Sim, este modelo inclui armadura de aço inoxidável para proteção do cabo.
