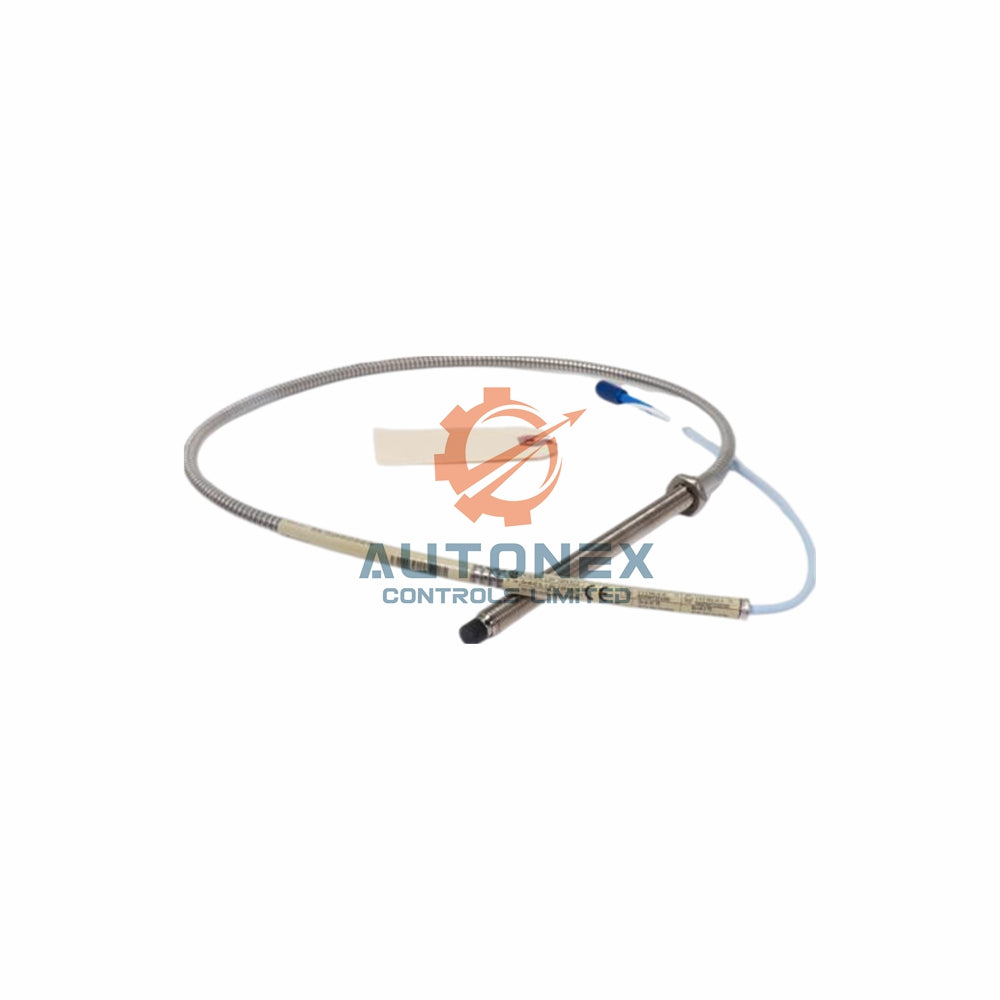

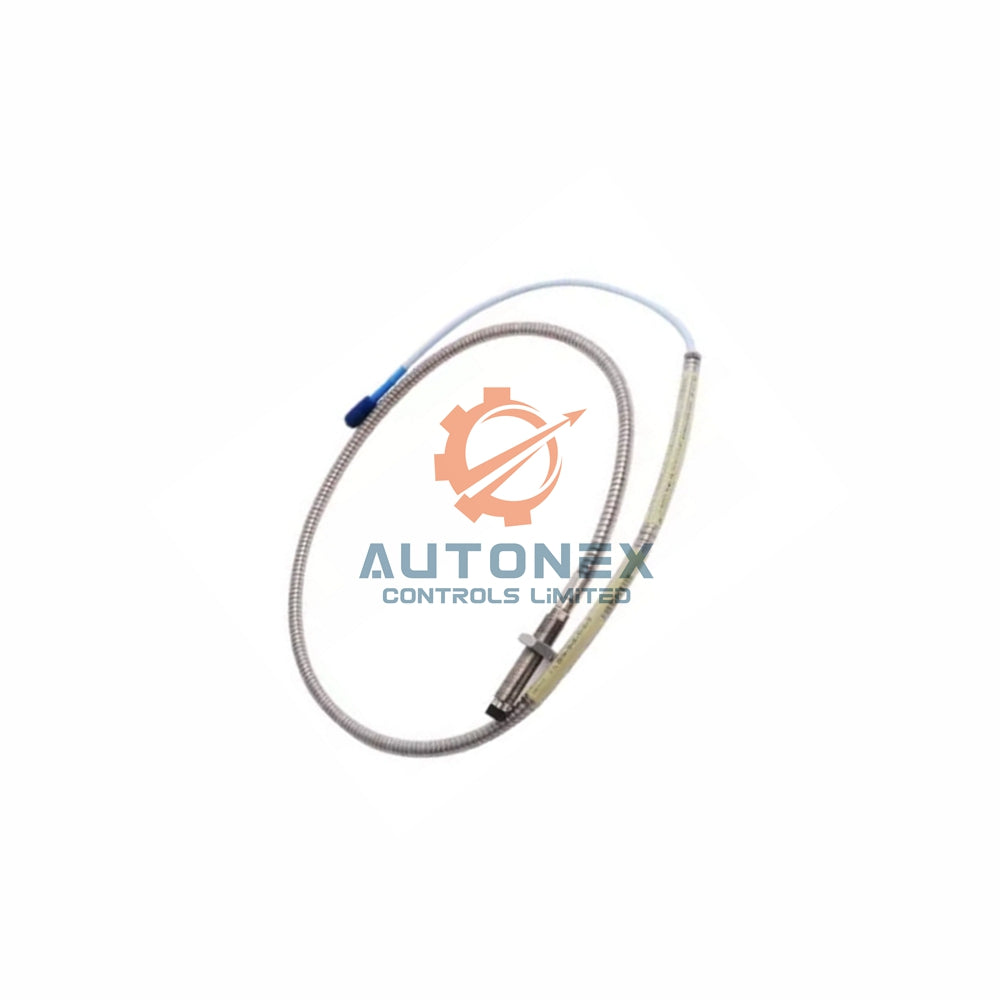

330104-01-12-05-01-05 Sonda de proximidade de 8 mm Bently Nevada

Sonda de proximidade Bently Nevada 330104-01-12-05-01-05 3300 XL de 8 mm

Especificações técnicas principais

• Faixa de medição: faixa linear de 2 mm (80 mils), começando a 0,25 mm do alvo e terminando em 2,3 mm.
• Sinal de saída: fornece aproximadamente -1 a -17 Vcc em toda a faixa operacional linear.
• Folga radial recomendada para vibração: ajustada em -9 Vcc, correspondente a aproximadamente 1,27 mm (50 mils).
• Resistência CC (RPROBE): valor nominal de 7,45 Ω ± 0,50 para o comprimento de sonda de 0,5 metro.
• Material da ponta da sonda: sulfeto de polifenileno (PPS), que oferece excelente resistência ao desgaste e a produtos químicos.
• Material do corpo da sonda: aço inoxidável AISI 303 ou 304 (SST), garantindo durabilidade em ambientes agressivos.
• Rosca do corpo: rosca métrica M10 x 1 com comprimento máximo de engate de 15 mm.
• Comprimento total do corpo: 120 mm para esta configuração específica.

Parâmetros ambientais e de instalação

• Faixa de temperatura (padrão): opera de -52°C a +177°C (-62°F a +350°F) para a sonda e o cabo.
• Sonda para temperatura estendida: a ponta suporta até +218°C (+425°F); o cabo e o conector suportam +260°C (+500°F).
• Resistência à umidade: alteração inferior a 3% no ASF após 56 dias a 93% de umidade relativa, conforme a IEC 68-2-3.
• Vedação contra pressão: o anel de vedação Viton® veda a pressão diferencial; não é submetido a testes de pressão antes do envio.
• Fiação de campo: utilize cabo triaxial blindado de três condutores, de 0,2 a 1,5 mm² (16–24 AWG), com até 305 metros.
• Resposta de frequência: cabos de campo mais longos reduzem os sinais de alta frequência; consulte as Figuras 10 e 12.

Aprovações de segurança e certificações

• Segurança intrínseca (ia): AEx/Ex ia IIC T5…T1 Ga para Classe I, Zona 0; Grupos A, B, C, D.
• Não inflamável (nA/ec): AEx/Ex nA IIC T5…T1 Gc para Classe I, Zona 2; Grupos A, B, C, D.
• Aprovações de órgãos certificadores: este 330104-01-12-05-01-05 atende às normas CSA, ATEX e IECEx.

Diretrizes de instalação e fiação

• Instale a sonda com rosca M10 x 1 em um furo roscado de 15 mm de profundidade.
• Conecte firmemente o conector coaxial miniatura ClickLoc ao sensor Proximitor.
• Posicione o cabo padrão com cuidado, evitando curvas acentuadas ou tensão excessiva.
• Utilize fios de campo estanhados para garantir conexões confiáveis em painéis de controle.
• Mantenha o comprimento total da fiação de campo abaixo de 305 metros para obter a melhor integridade do sinal.

Conteúdo da embalagem

• Sonda 330104-01-12-05-01-05 com cabo blindado integrado de 0,5 m
• Conector coaxial miniatura ClickLoc com protetor de conector
• Anel de vedação de pressão Viton® pré-instalado na ponta da sonda
• Guia de referência rápida para instalação e fiação

Envio e entrega

• Enviamos todos os pedidos por FedEx, UPS ou DHL para garantir uma entrega rápida e rastreável.
• Processamos e despachamos os pedidos em até 5 dias úteis após a confirmação da compra.
• Todos os produtos são novos e originais, diretamente da Bently Nevada.

Perguntas frequentes (FAQ)

• Esta sonda é nova e original? Sim, fornecemos apenas peças Bently Nevada 100% novas e genuínas.
• Qual é a disponibilidade em estoque da 330104-01-12-05-01-05? Temos este modelo em estoque e pronto para envio.
• Quanto tempo demora a entrega? Os prazos de entrega dependem da sua localização; utilizamos FedEx, UPS ou DHL Express.
• Posso devolver a sonda caso ela não seja compatível com minha aplicação? Sim, aceitamos devoluções no prazo de 30 dias após o recebimento.
• Qual é o ajuste de folga recomendado para vibração radial? Ajuste a folga para -9 Vcc, aproximadamente 1,27 mm.
• A sonda permite operação em temperatura estendida? Sim, a ponta da sonda para temperatura estendida funciona até +218°C.
