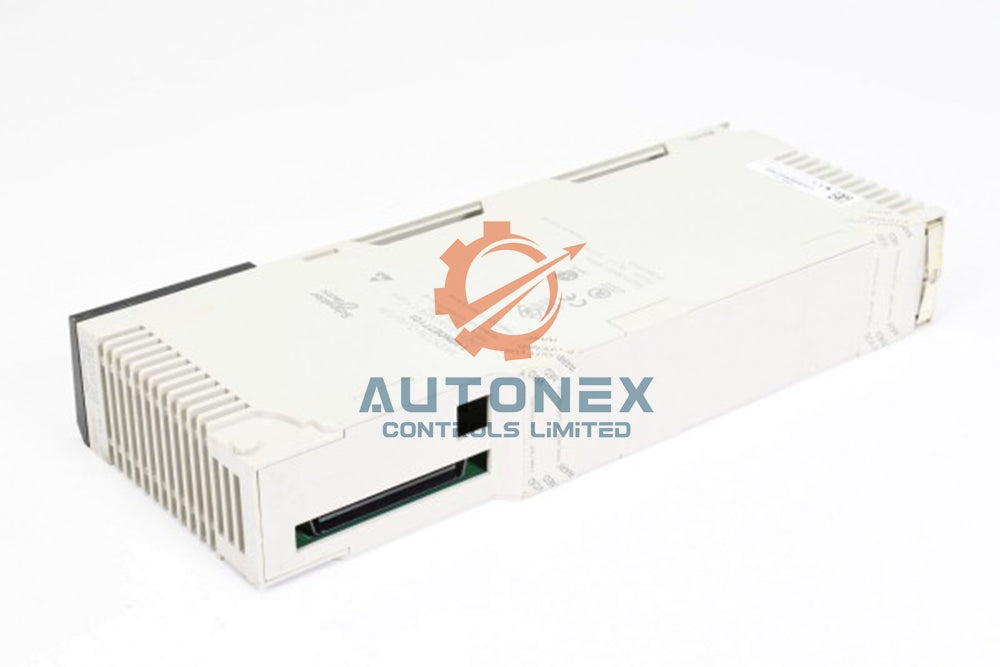

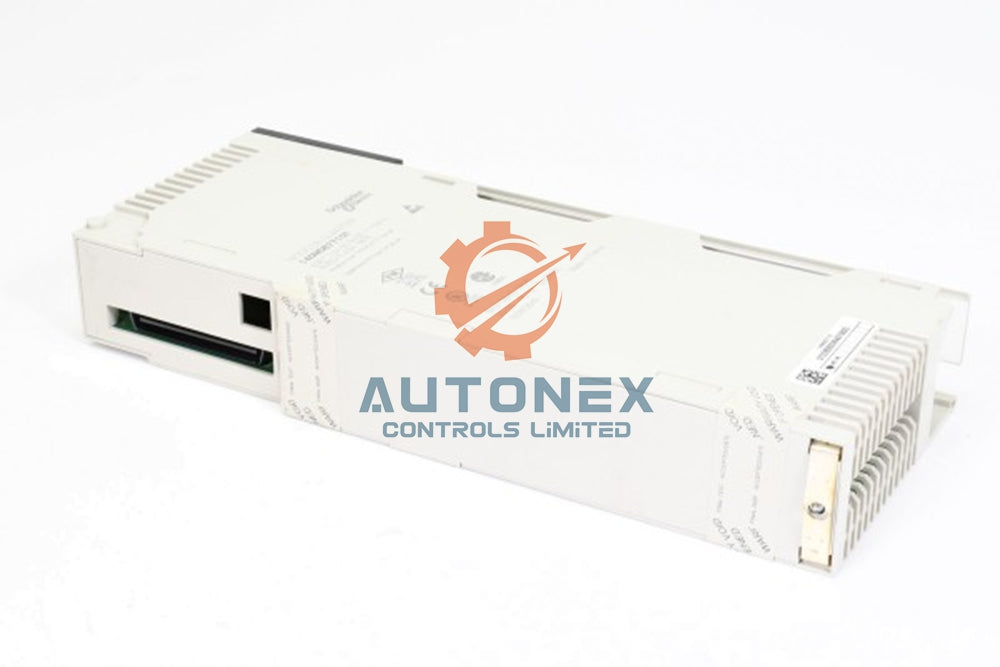

Módulo Modbus TCP EtherNet/IP 140NOC78100 da Schneider Electric

Módulo de rede de controle Ethernet Schneider Electric Modicon Quantum 140NOC78100

Especificações técnicas

• Marca: Schneider Electric
• Modelo: 140NOC78100
• Categoria: Módulo de rede de controle Ethernet
• Série: Plataforma de automação Modicon Quantum
• Compatibilidade do produto: Processadores 140CPU6xxxx
• Protocolos: Modbus TCP e EtherNet/IP
• Taxa de transmissão: 10/100 Mbit/s, full duplex
• Conexões máximas: 64 conexões simultâneas
• Redundância: Arquitetura redundante com espera ativa
• Topologia: Loop em cadeia e anel redundante
• Portas Ethernet: RJ45 10BASE-T/100BASE-TX com switch integrado de 4 portas
• Serviços de comunicação: Sincronização de horário NTP, servidor FDR, mensagens CIP implícitas e explícitas
• Recursos de rede: Roteador integrado, agente SNMP, QoS, notificação por e-mail SMTP
• Serviços adicionais: Servidor DHCP/BootP, RSTP, Device Type Manager (DTM)
• Meio de transmissão: Par trançado
• Alimentação: Via fonte de alimentação do rack
• Sinalização local: Seis LEDs para Active, Ready, Mod Status e Net Status
• Formato do módulo: Padrão
• Peso: 0.345 kg (0.761 lb)
• Grau de proteção: IP20
• Temperatura de operação: 0 a 60 °C (32 a 140 °F)
• Umidade relativa: 10 a 95 % a 60 °C sem condensação
• Normas: UL 508, EN 55011, EN 61131-1/2, FM Classe 1 Divisão 2, CSA C22.2 No 142
• Certificações: Local perigoso Classe 1 Divisão 2, C-tick, GOST, LR, Marinha Mercante, CE
• Fabricante: Schneider Electric

Guia de instalação

• Insira o módulo em um slot livre no rack Modicon Quantum.
• Confirme que o rack está fornecendo energia antes de ligar o sistema.
• Conecte os cabos de rede às portas RJ45 e monte a cadeia ou o anel.
• Atribua o endereço IP pelo servidor DHCP/BootP integrado ou pela sua ferramenta.
• Verifique os seis LEDs de status para confirmar que o barramento e a rede estão funcionando corretamente.
• Teste o tráfego Modbus TCP e EtherNet/IP antes de iniciar a produção.

Conteúdo da embalagem

• Um módulo de rede de controle Ethernet 140NOC78100
• Um guia de referência de instalação
• Embalagem protetora para transporte seguro

Opções de envio

• Entrega expressa FedEx para envio rápido ao redor do mundo
• Serviço confiável de entrega porta a porta da UPS
• Cobertura logística internacional da DHL

Perguntas frequentes

• P: Quais protocolos o 140NOC78100 suporta?
  R: Suporta Modbus TCP e EtherNet/IP a 10/100 Mbit/s.
• P: Quantas conexões o módulo pode gerenciar?
  R: Gerencia até 64 conexões simultâneas.
• P: Ele oferece suporte a arquiteturas redundantes?
  R: Sim, oferece suporte a uma arquitetura redundante com espera ativa e topologias em anel.
• P: Com quais processadores ele funciona?
  R: Funciona com processadores 140CPU6xxxx na plataforma Modicon Quantum.
• P: O módulo inclui um servidor web?
  R: Sim, possui servidor web e agente SNMP integrados.
• P: Qual é a faixa de temperatura de operação?
  R: Opera de 0 a 60 °C (32 a 140 °F).
• P: Quantas portas Ethernet ele oferece?
  R: Oferece quatro portas RJ45 por meio de um switch integrado.
• P: Como vocês lidam com o envio e a entrega?
  R: Enviamos em até 5 dias usando DHL, FedEx e UPS.
• P: Qual é a política de devolução?
  R: Aceitamos devoluções em até 30 dias para todos os pedidos.
• P: O produto é novo e original?
  R: Sim, fornecemos unidades originais novas e mantemos estoque para agilizar o atendimento dos pedidos.
