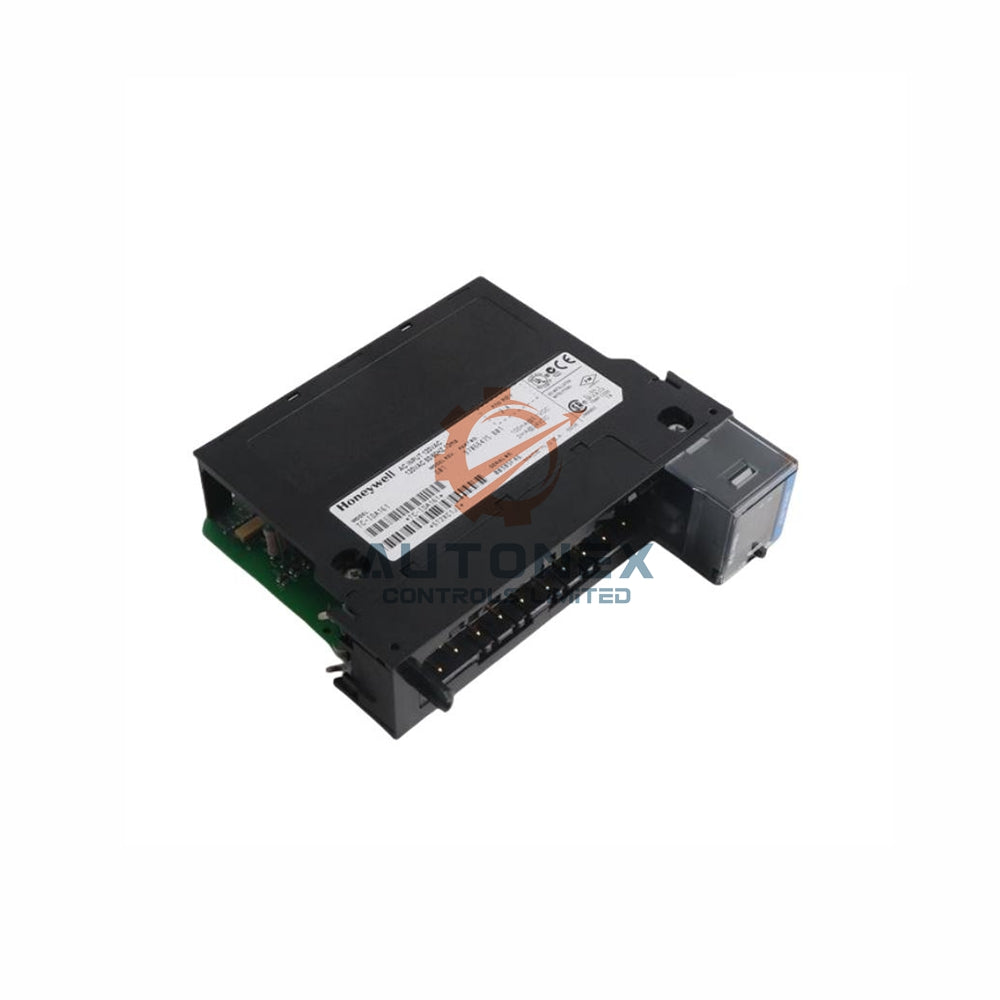

Moduł wejść 32-punktowych 24 VDC Honeywell TC-IDD321

Honeywell TC-IDD321, 24 VDC, 32-punktowy moduł wejść dyskretnych

Najważniejsze specyfikacje techniczne

• Marka: Honeywell
• Model: TC-IDD321
• Kategoria: Moduł wejść dyskretnych
• Liczba wejść: 32 punkty, po 16 punktów na wspólny zacisk
• Nominalne napięcie wejściowe: 24 VDC
• Zakres napięcia w stanie włączenia: 10–31.2 VDC przy 60°C dla wszystkich kanałów
• Kompatybilność wejść: IEC Type 1+
• Prąd w stanie włączenia (minimalny): 2 mA
• Napięcie w stanie wyłączenia (maksymalne): 5 V
• Prąd w stanie wyłączenia (maksymalny): 1.5 mA
• Prąd zwarciowy/rozruchowy: szczytowo 250 mA, spadający do mniej niż 37% w ciągu 22 ms bez aktywacji
• Straty mocy: maksymalnie 6.1 W
• Napięcie izolacji – kanał do kanału: w 100% testowane przy 1500 VDC przez 1 sekundę
• Napięcie izolacji – użytkownik do systemu: w 100% testowane przy 1500 VDC przez 1 sekundę
• Listwa zaciskowa przyłączeniowa: TC-TBCH, listwa zaciskowa 36-pozycyjna

Ustawienia czasu opóźnienia wejścia

• Opóźnienie przejścia ze stanu wyłączenia do włączenia oferuje programowalne opcje filtra: 0 ms, 1 ms lub 2 ms.
• Opóźnienie przejścia ze stanu włączenia do wyłączenia oferuje programowalne opcje filtra: 0 ms, 1 ms, 2 ms, 9 ms lub 18 ms.
• Opóźnienie sprzętowe pozostaje na poziomie maksymalnie 1 ms plus czas filtrowania w obu kierunkach.
• Krótsze czasy filtrowania sprawdzają się przy szybkiej rejestracji i wykrywaniu położenia.
• Dłuższe czasy filtrowania tłumią drgania styków i zakłócenia elektryczne na długich odcinkach przewodów.

Instrukcja instalacji

• Zamontuj TC-IDD321 na kompatybilnej płycie bazowej lub w kompatybilnym chassis Honeywell.
• Użyj 36-pozycyjnej listwy zaciskowej TC-TBCH do wszystkich połączeń przewodów obiektowych.
• Pogrupuj po szesnaście punktów wejściowych na wspólny zacisk, zgodnie z układem modułu.
• Przed włączeniem zasilania urządzeń obiektowych potwierdź zakres napięcia w stanie włączenia 10–31.2 VDC przy 60°C.
• Utrzymuj napięcie w stanie wyłączenia poniżej 5 V, aby zapobiec niezamierzonemu uaktywnieniu kanałów.
• Ustaw programowalne czasy filtrowania odpowiednio do wymagań reakcji pętli sterowania.
• W razie potrzeby po instalacji sprawdź stan izolacji testem przy napięciu 1500 VDC.

Zawartość opakowania

• 1 x Honeywell TC-IDD321, 24 VDC, 32-punktowy moduł wejść dyskretnych
• 1 x 36-pozycyjna listwa zaciskowa TC-TBCH
• 1 x skrócona instrukcja uruchomienia
• Opakowanie ochronne zapewniające bezpieczny transport

Wysyłka i pomoc techniczna

• Wysyłamy za pośrednictwem FedEx, UPS i DHL do większości miejsc na świecie.
• Zamówienia opuszczają nasz magazyn w ciągu 5 dni od potwierdzenia płatności.
• Ten moduł jest dostępny w magazynie jako fabrycznie nowy, oryginalny produkt.
• W przypadku kwalifikujących się zamówień oferujemy 30-dniowy zwrot.
• Skontaktuj się z nami w sprawie zamówień hurtowych lub specjalnych wymagań logistycznych.

FAQ

• P: Ile wejść zapewnia Honeywell TC-IDD321?
  O: Zapewnia 32 wejścia dyskretne, rozmieszczone po 16 punktów na wspólny zacisk.
• P: Jaki jest zakres napięcia w stanie włączenia przy 60°C?
  O: Zakres napięcia w stanie włączenia wynosi 10–31.2 VDC przy 60°C dla wszystkich kanałów.
• P: Jakie napięcie izolacji obsługuje ten moduł?
  O: Izolacja kanał-kanał oraz użytkownik-system jest w 100% testowana przy 1500 VDC przez 1 sekundę.
• P: Czy można regulować opóźnienie filtra wejściowego?
  O: Tak, filtr przejścia ze stanu wyłączenia do włączenia wynosi 0, 1 lub 2 ms, a filtr przejścia ze stanu włączenia do wyłączenia wynosi 0, 1, 2, 9 lub 18 ms.
• P: Jaki jest minimalny prąd w stanie włączenia?
  O: Minimalny prąd w stanie włączenia wynosi 2 mA.
• P: Jakiej listwy zaciskowej używa ten moduł?
  O: Używa 36-pozycyjnej listwy zaciskowej TC-TBCH.
• P: Czy ten moduł jest dostępny w magazynie i jak szybko jest wysyłany?
  O: Tak, mamy fabrycznie nowe, oryginalne produkty w magazynie i wysyłamy je w ciągu 5 dni za pośrednictwem DHL, FedEx lub UPS.
• P: Jaka jest polityka zwrotów?
  O: W przypadku kwalifikujących się zamówień oferujemy 30-dniowy zwrot.
