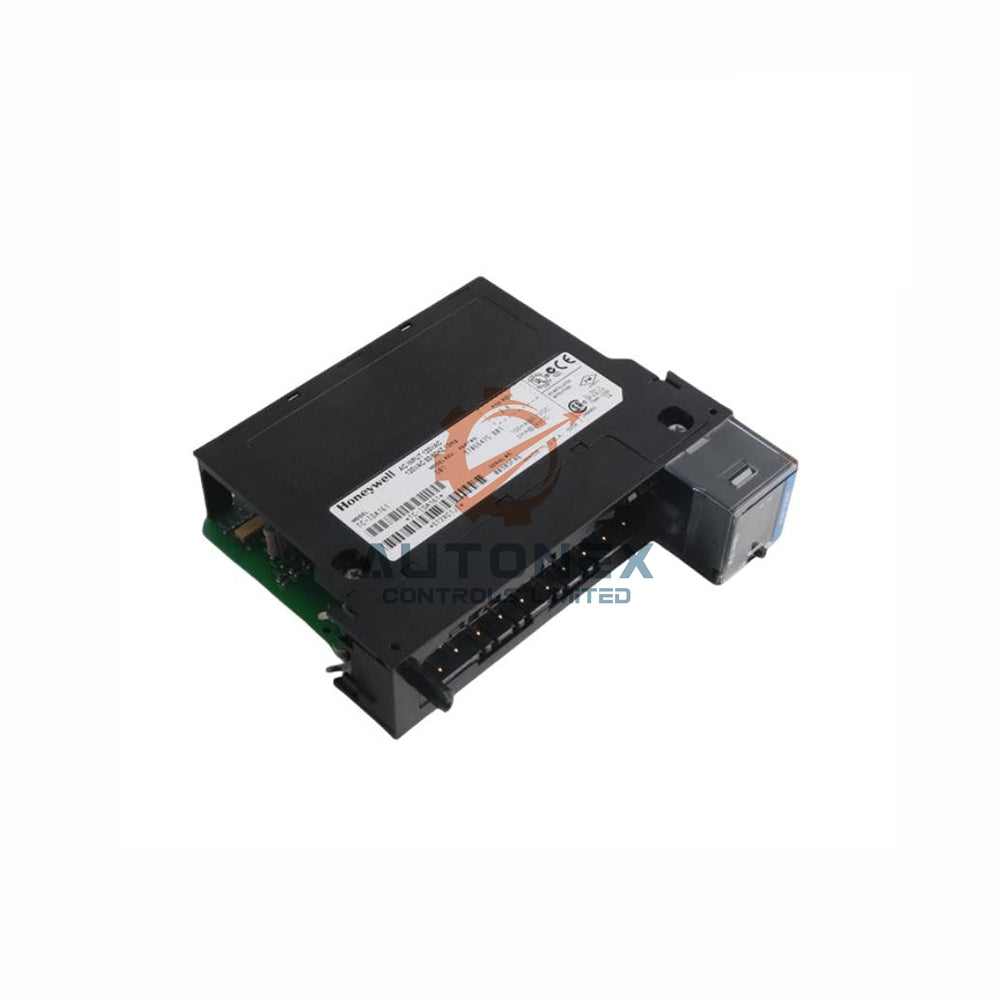

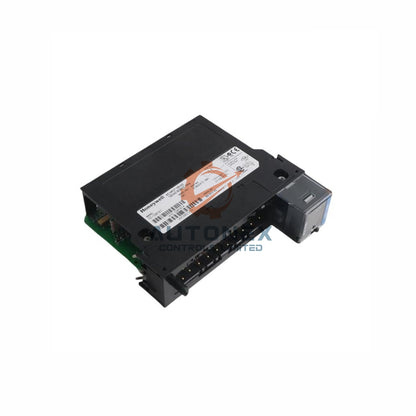

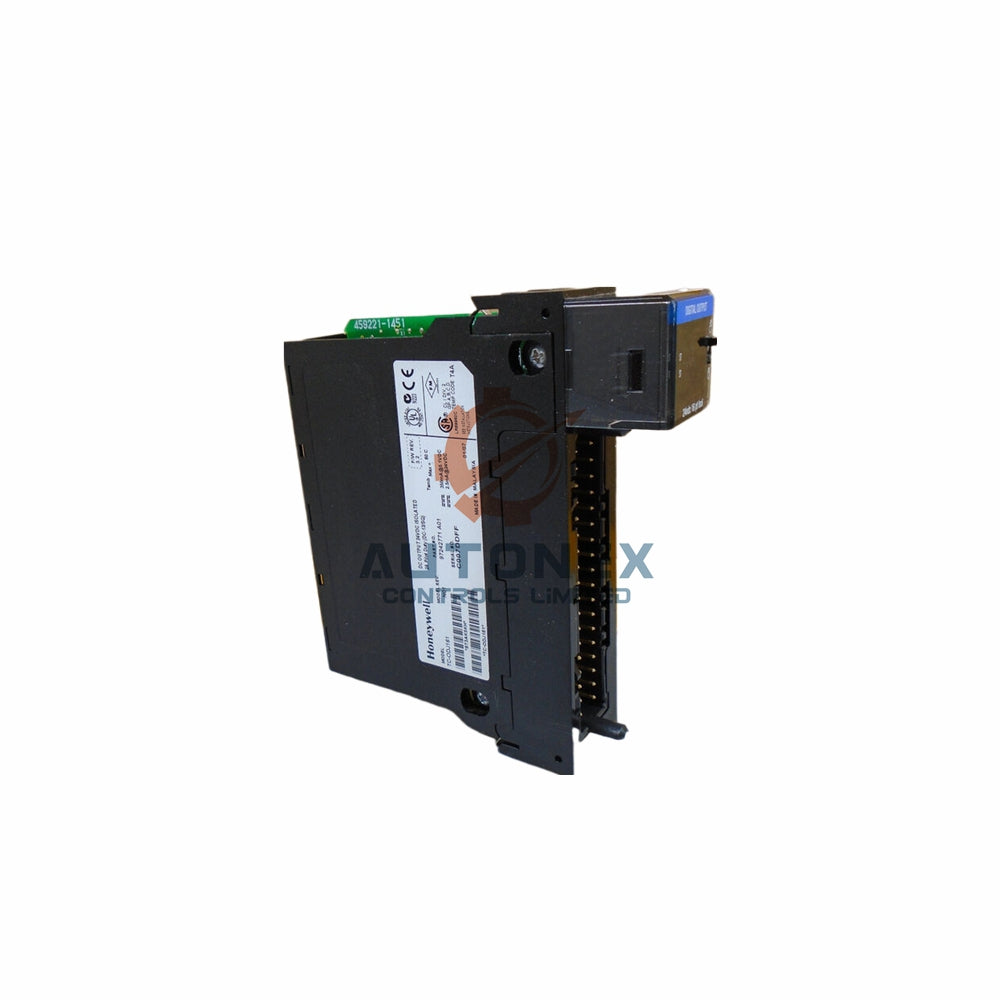

Moduł dyskretnych wejść Honeywell TC-IDJ161 24 VDC, 16-punktowy

Honeywell TC-IDJ161 24 VDC, 16-punktowy izolowany moduł wejść dyskretnych

Najważniejsze dane techniczne

• Marka: Honeywell
• Model: TC-IDJ161
• Kategoria: Izolowany moduł wejść dyskretnych
• Liczba punktów: 16 punktów z indywidualną izolacją
• Nominalne napięcie wejściowe: 24 VDC
• Zakres napięcia w stanie załączenia: 10–30 VDC
• Kompatybilność wejścia: IEC typu 1+
• Prąd zwarciowy/udarowy: szczytowo 250 mA, spadek do mniej niż 37% w ciągu 22 ms bez aktywacji
• Napięcie w stanie wyłączenia (maksymalne): 5 VDC
• Prąd w stanie załączenia (minimalny): 2,0 mA przy 10 VDC
• Prąd w stanie wyłączenia (maksymalny): 1,5 mA
• Impedancja wejściowa (maksymalna): 31 KΩ przy 60 Hz
• Czas opóźnienia wejścia – od wyłączenia do załączenia: programowalne 1 ms i 2 ms; opóźnienie sprzętowe maksymalnie 1 ms plus czas filtracji
• Czas opóźnienia wejścia – od załączenia do wyłączenia: programowalne 1 ms, 2 ms, 9 ms i 18 ms; opóźnienie sprzętowe maksymalnie 4 ms plus czas filtracji
• Straty mocy: maksymalnie 5,0 W
• Prąd magistrali montażowej: patrz Dane dotyczące poboru mocy modułu, strona 46
• Napięcie izolacji – kanał do kanału: w 100% testowane przy 2546 VDC przez 1 sekundę
• Napięcie izolacji – użytkownik do systemu: w 100% testowane przy 2546 VDC przez 1 sekundę
• Listwa zaciskowa połączeniowa: TC-TBCH, listwa zaciskowa 36-pozycyjna

Możliwości użytkowe i środowiskowe

• Moduł obsługuje 16 indywidualnie izolowanych kanałów, co zapobiega zakłóceniom między kanałami.
• Akceptuje szeroki zakres napięcia w stanie załączenia od 10 VDC do 30 VDC, zapewniając elastyczność okablowania obiektowego.
• Prąd zwarciowy/udarowy osiąga szczytowo 250 mA i szybko spada poniżej 37% w ciągu 22 ms.
• Napięcie w stanie wyłączenia wynosi maksymalnie 5 VDC, dzięki czemu ryzyko fałszywego wyzwolenia pozostaje bardzo niskie.
• Minimalny prąd w stanie załączenia wynosi zaledwie 2,0 mA przy 10 VDC, co pozwala na obsługę czujników o niskim poborze mocy.
• Maksymalny prąd w stanie wyłączenia wynosi 1,5 mA, co umożliwia kontrolę prądu upływu.
• Impedancja wejściowa osiąga maksymalnie 31 KΩ przy 60 Hz, zapewniając stabilne tłumienie zakłóceń AC.
• Programowalne czasy opóźnienia umożliwiają dostosowanie szybkości reakcji do różnych cykli pracy maszyn.
• Straty mocy wynoszą maksymalnie 5,0 W, co ułatwia planowanie cieplne.
• Napięcie izolacji jest w 100% testowane przy 2546 VDC przez 1 sekundę zarówno dla ścieżek kanał-kanał, jak i użytkownik-system.

Instrukcja instalacji

• Zamontuj TC-IDJ161 na kompatybilnej magistrali montażowej lub chassis Honeywell.
• Do połączeń okablowania obiektowego użyj 36-pozycyjnej listwy zaciskowej TC-TBCH.
• Sprawdź, czy prąd magistrali montażowej mieści się w zakresie określonym w danych dotyczących poboru mocy modułu na stronie 46.
• Podłącz każdy kanał wejściowy zgodnie z nominalnym napięciem 24 VDC i kompatybilnością IEC typu 1+.
• Przed włączeniem zasilania urządzeń obiektowych sprawdź zakres napięcia w stanie załączenia wynoszący 10–30 VDC.
• Ustaw programowalny czas opóźnienia wejścia zgodnie z wymaganiami pętli sterowania.
• Po instalacji potwierdź prawidłowość izolacji, w razie potrzeby wykonując test przy napięciu 2546 VDC.
• Utrzymuj napięcie w stanie wyłączenia poniżej 5 VDC, aby uniknąć przypadkowej aktywacji kanału.

Zawartość opakowania

• 1 x Honeywell TC-IDJ161, 24 VDC, 16-punktowy izolowany moduł wejść dyskretnych
• 1 x 36-pozycyjna listwa zaciskowa TC-TBCH
• 1 x Skrócona instrukcja uruchomienia
• Opakowanie ochronne zapewniające bezpieczny transport

Wysyłka i pomoc techniczna

• Wysyłamy za pośrednictwem FedEx, UPS i DHL do większości krajów na świecie.
• Zamówienia opuszczają nasz magazyn w ciągu 5 dni od potwierdzenia płatności.
• Moduł jest dostępny w magazynie jako fabrycznie nowy, oryginalny produkt.
• Oferujemy 30-dniowe zwroty w przypadku kwalifikujących się zamówień.
• Skontaktuj się z nami w sprawie zamówień hurtowych lub specjalnych wymagań logistycznych.

Najczęściej zadawane pytania

• P: Jaki jest zakres napięcia wejściowego urządzenia Honeywell TC-IDJ161?
  O: Zakres napięcia w stanie załączenia wynosi 10–30 VDC, a nominalne napięcie wejściowe to 24 VDC.
• P: Ile izolowanych punktów wejściowych oferuje ten moduł?
  O: Zapewnia 16 indywidualnie izolowanych punktów wejść dyskretnych.
• P: Czy mogę regulować czas opóźnienia wejścia?
  O: Tak, opóźnienie od wyłączenia do załączenia można programować na 1 ms i 2 ms, natomiast opóźnienie od załączenia do wyłączenia można programować na 1 ms, 2 ms, 9 ms i 18 ms.
• P: Jakie napięcie izolacji obsługuje TC-IDJ161?
  O: Zarówno izolacja kanał-kanał, jak i użytkownik-system są w 100% testowane przy 2546 VDC przez 1 sekundę.
• P: Jakiej listwy zaciskowej używa ten moduł?
  O: Używa 36-pozycyjnej listwy zaciskowej TC-TBCH.
• P: Czy ten moduł jest dostępny w magazynie i jak szybko realizujecie wysyłkę?
  O: Tak, mamy fabrycznie nowe, oryginalne produkty w magazynie i wysyłamy je w ciągu 5 dni za pośrednictwem DHL, FedEx lub UPS.
• P: Jaka jest polityka zwrotów?
  O: Oferujemy 30-dniowe zwroty w przypadku kwalifikujących się zamówień.
