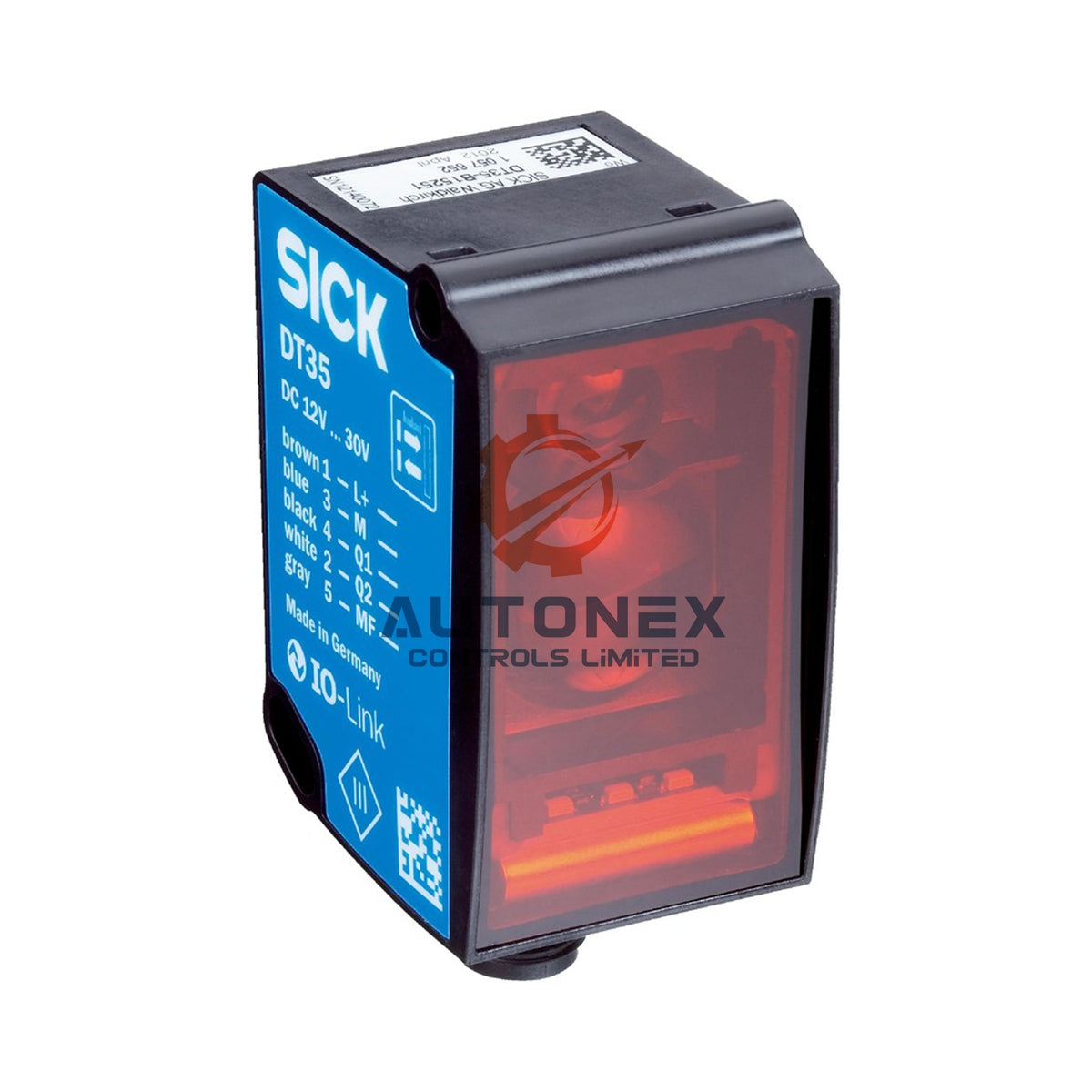

Czujnik retrorefleksyjny SICK Dx35 DR35-B15822, zasięg 35 m

Czujnik z odbłyśnikiem DR35-B15822 SICK Dx35 – zasięg 35 m

Specyfikacja techniczna

• Marka: SICK
• Model: DR35-B15822
• Seria: czujnik przełączający z odbłyśnikiem Dx35
• Zasada pomiaru: optymalny pomiar czasu przelotu HDDM™ (High Definition Distance Measurement)
• Zakres pomiarowy: od 200 mm do 35,000 mm na taśmie odblaskowej Diamond Grade
• Źródło światła: dioda laserowa na podczerwień, długość fali 827 nm, klasa 1, bezpieczna dla oczu zgodnie z IEC 60825-1:2014
• Klasa lasera: klasa 1 (IEC 60825-1:2014, bezpieczny dla oczu)
• Czas reakcji: Super Fast 2.5 ms / Fast 6.5 ms / Medium 12.5 ms / Slow 24.5 ms / Super Slow 96.5 ms
• Powtarzalność: ≥ 0.5 mm do 5 mm, zależnie od ustawienia prędkości i współczynnika odbicia
• Dokładność pomiaru: typowo ± 15 mm
• Histereza przełączania: regulowana w zakresie od 0 mm do 34,950 mm
• Częstotliwość przełączania: do 333 Hz
• Wyjścia: 2x push-pull (PNP/NPN, Q1 i Q2); IO-Link V1.1 na Q1; wejście wielofunkcyjne (MF)
• Napięcie zasilania: DC 12 V do 30 V, zabezpieczenie przed odwrotną polaryzacją; Vs > 18 V, gdy IO-Link jest aktywne
• Pobór mocy: ≤ 1.7 W przy +20 °C, bez obciążenia, ustawienie prędkości Slow
• Przyłącze elektryczne: wtyk M12, 5-pinowy
• Temperatura otoczenia: praca od -30 °C do +55 °C; przechowywanie od -40 °C do +75 °C
• Stopień ochrony obudowy: IP65 (EN 60529)
• Wymiary: 32 mm x 58.6 mm x 42.7 mm (W x H x D)
• Materiał obudowy: tworzywo sztuczne (ABS/PC) z oknem optycznym ze szkła akrylowego (PMMA)
• Masa urządzenia: ok. 65 g

Najważniejsze cechy i funkcje

• Dwa cyfrowe wyjścia przełączające z laserem podczerwonym klasy 1, bezpiecznym dla oczu
• Wykrywanie na dużych odległościach za pomocą taśmy odblaskowej do 35 m
• Optyczna pomoc w ustawianiu zapewniająca precyzyjne celowanie podczas uruchamiania
• Parametryzacja przez IO-Link V1.1 i raportowanie stanu na potrzeby inteligentnej diagnostyki
• Pięć ustawień prędkości i regulowana histereza pozwalają dostosować urządzenie do wielu zadań wykrywania

Instrukcja montażu

• Zamocuj czujnik i umieść taśmę odblaskową Diamond Grade na przeciwległym końcu
• Utrzymuj okienko optyczne z PMMA w czystości, aby zapewnić dokładność pomiaru
• Przed ostatecznym dokręceniem ustaw urządzenie za pomocą optycznego wskaźnika pozycjonowania
• Zachowaj minimalną odległość 200 mm od taśmy odblaskowej
• Podłącz 5-pinowe złącze męskie M12 i sprawdź przypisanie pinów
• W obszarach o dużych zakłóceniach elektrycznych używaj ekranowanego przewodu, aby chronić jakość sygnału

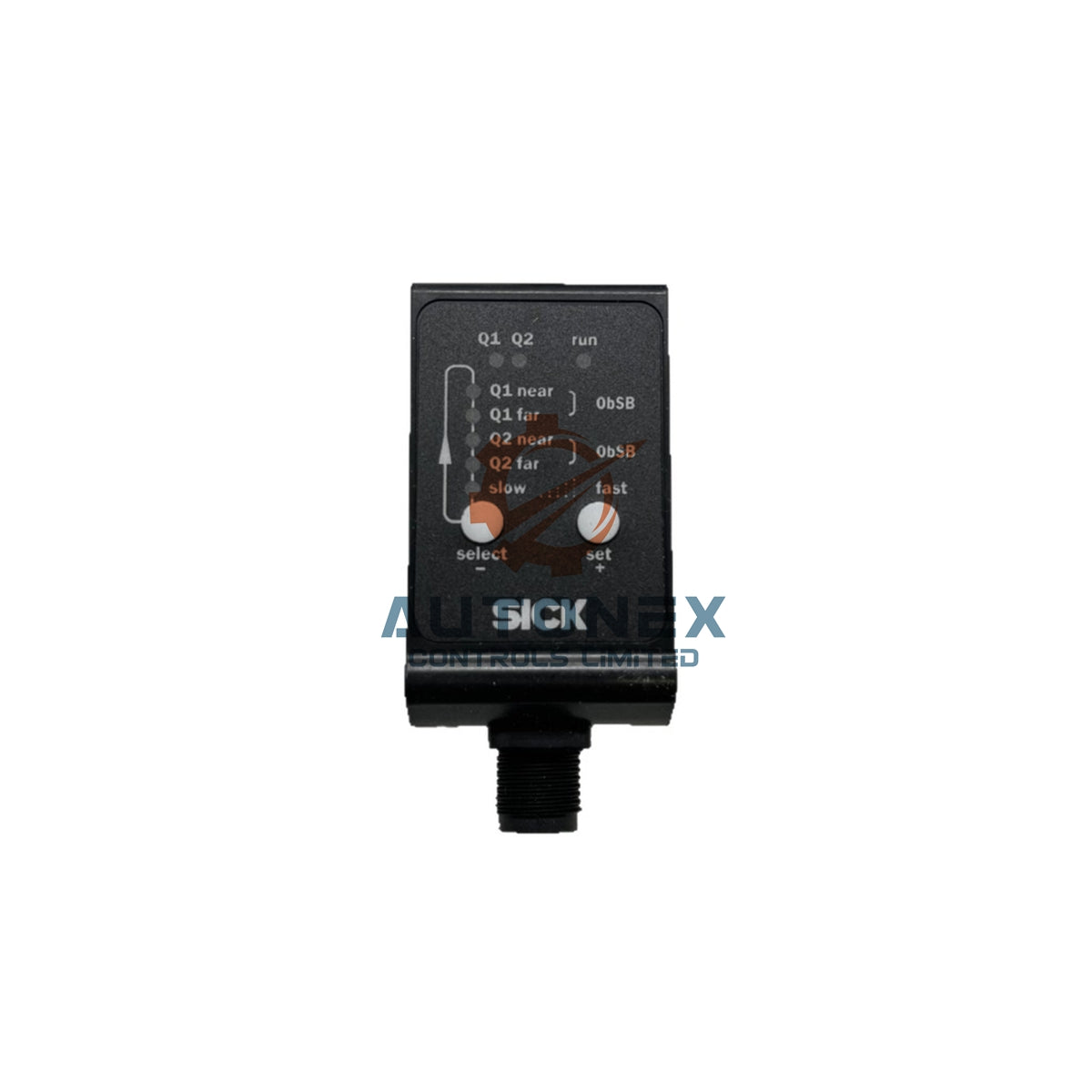

• Ustaw prędkość, histerezę i tryb wyjścia za pomocą IO-Link lub funkcji uczenia

Zawartość opakowania

• Czujnik SICK DR35-B15822, numer katalogowy 1057660, 1x
• 1x skrócona instrukcja uruchomienia i instrukcja montażu
• 1x opakowanie ochronne zapewniające bezpieczny transport

FAQ

• P: Jaki jest maksymalny zakres pomiarowy?
  O: Czujnik osiąga zasięg 35,000 mm przy pomiarze taśmy odblaskowej Diamond Grade.
• P: Jaka jest dokładność pomiaru?
  O: Typowa dokładność pomiaru w całym zakresie roboczym wynosi ± 15 mm.
• P: Jak szybko reaguje czujnik?
  O: Czas reakcji wynosi od 2.5 ms w trybie Super Fast do 96.5 ms w trybie Super Slow.
• P: Czy ten model obsługuje IO-Link?
  O: Tak, urządzenie obsługuje IO-Link V1.1 na wyjściu Q1 i wymaga zasilania powyżej 18 V.
• P: Czy laser jest bezpieczny dla oczu?
  O: Tak, laser podczerwieni o długości fali 827 nm spełnia wymagania klasy 1 określone w normie IEC 60825-1:2014.
• P: Jaki jest stopień ochrony obudowy?
  O: Obudowa spełnia wymagania stopnia ochrony IP65 zgodnie z normą EN 60529, zapewniając ochronę w warunkach zapylenia i wilgoci.
• P: Jakiego złącza używa urządzenie?
  O: Urządzenie wykorzystuje 5-pinowe złącze męskie M12 do podłączenia elektrycznego.
• P: Jaki jest zakres temperatury pracy?
  O: Urządzenie pracuje w temperaturze od -30 °C do +55 °C, a można je przechowywać w temperaturze od -40 °C do +75 °C.
• P: Czy produkt jest dostępny w magazynie?
  O: Tak, mamy w magazynie fabrycznie nowe, oryginalne produkty i wysyłamy je w ciągu 5 dni.
• P: Jakich metod wysyłki używacie?
  O: Wysyłamy przesyłki za pośrednictwem popularnych przewoźników, takich jak FedEx, UPS i DHL.
• P: Jakie są zasady zwrotów?
  O: Obsługujemy zwroty w ciągu 30 dni od dostawy.
