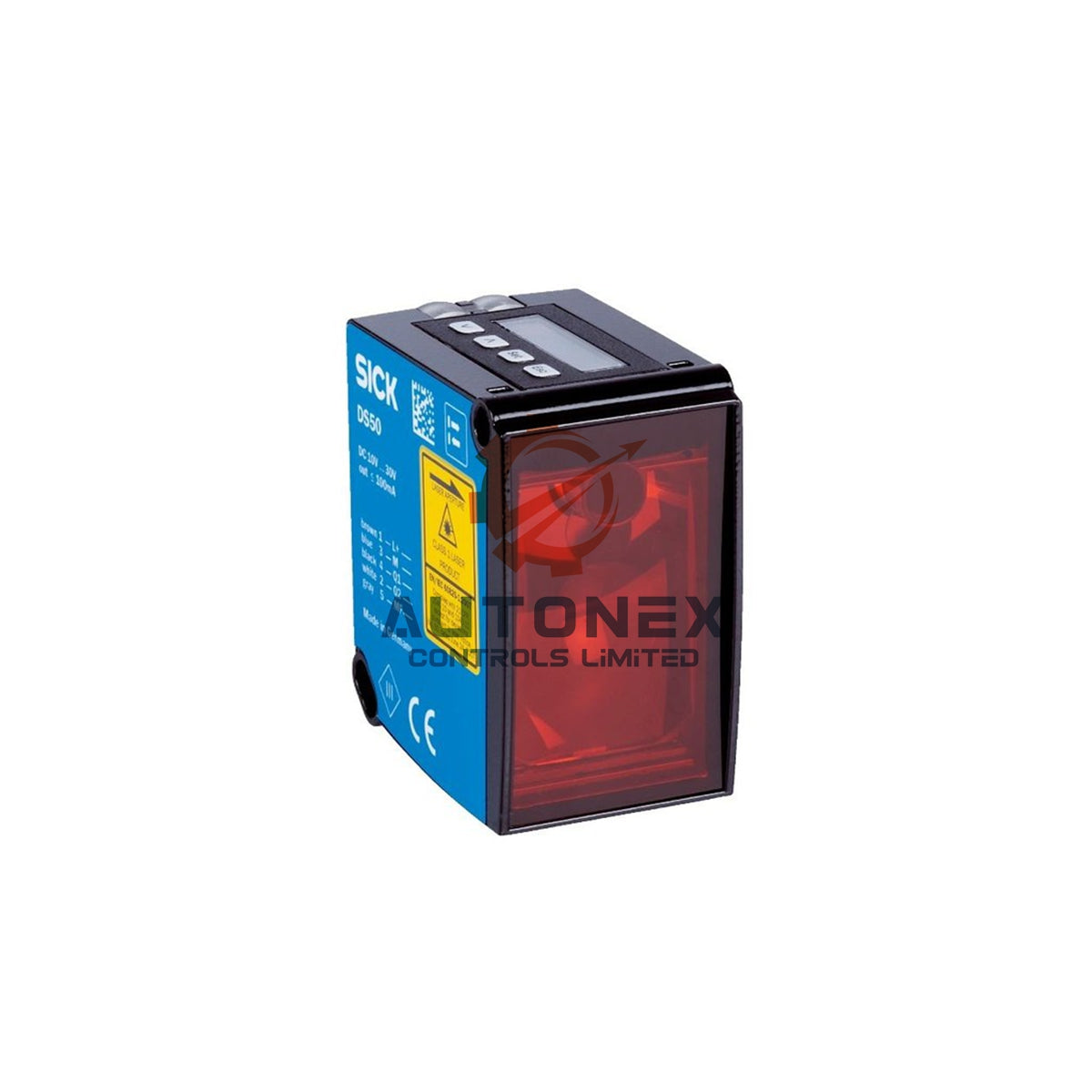

Czujnik odległości SICK Dx50 DT50-P1113

Czujnik odległości DT50-P1113 SICK Dx50 – HDDM ToF, zasięg 10 m, wyjście analogowe

Specyfikacja techniczna

• Marka: SICK
• Model: DT50-P1113
• Seria: Dx50 DT50 Standard
• Zasada pomiaru: HDDM™ (pomiar odległości w wysokiej rozdzielczości) – optyczny pomiar czasu przelotu
• Zakres pomiarowy: 200 mm do 10,000 mm przy remisji 90%; 200 mm do 6,500 mm przy remisji 18%; 200 mm do 4,000 mm przy remisji 6%
• Źródło światła: Widzialna czerwona dioda laserowa, długość fali 658 nm, klasa 2 zgodnie z IEC 60825-1:2014, średnia moc optyczna < 1 mW
• Klasa lasera: Klasa 2 (IEC 60825-1:2014, EN 60825-1:2014)
• Czas odpowiedzi: Szybki 20 ms / wolny 30 ms (ustawienie uśredniania)
• Powtarzalność: ≥ 2.5 mm
• Dokładność pomiaru: Zwykle ± 10 mm
• Wyjście cyfrowe: 1x PNP (≤ 100 mA)
• Wyjście analogowe: 1x wyjście prądowe 4 mA do 20 mA, ≤ 300 Ω, 16-bitowe
• Wejście wielofunkcyjne: Wejście MF do sterowania zewnętrznego
• Napięcie zasilania: 10–30 V DC, zabezpieczenie przed odwrotną polaryzacją
• Pobór mocy: ≤ 2.1 W bez obciążenia zewnętrznego
• Przyłącze elektryczne: Wtyk męski M12, 5-pinowy
• Temperatura otoczenia: Praca od -30 °C do +65 °C; do +80 °C z 2 płytami chłodzącymi; do +140 °C z płytami chłodzącymi i filtrem ochronnym; przechowywanie od -40 °C do +75 °C
• Stopień ochrony obudowy: IP65 (EN 60529)
• Wymiary: 36.1 mm x 62.7 mm x 57.7 mm (W x H x D)
• Materiał obudowy: odlew ciśnieniowy cynku (ZNAL4CU1) z oknem optycznym ze szkła akrylowego (PMMA)
• Masa urządzenia: ok. 200 g

Najważniejsze cechy i funkcje

• Bezpośredni pomiar odległości metodą dyfuzyjną do 10 m na naturalnych obiektach bez reflektora
• Wytrzymała metalowa obudowa z odlewu ciśnieniowego cynku, zaprojektowana do intensywnej pracy w automatyce przemysłowej
• Precyzyjny pomiar odległości z wyświetlaczem LCD i intuicyjnymi przyciskami menu
• Technologia pomiaru czasu przelotu HDDM zapewnia wysoką powtarzalność i stabilność przy zmiennym oświetleniu otoczenia
• Oficjalne rozszerzenie płyty chłodzącej podnosi temperaturę pracy do +140 °C
• Połączone wyjścia analogowe i przełączające obsługują zarówno pomiary, jak i sterowanie

Instrukcja montażu

• Zamontuj czujnik na sztywnym wsporniku i utrzymuj okienko PMMA w czystości
• Zachowaj minimalną odległość 200 mm, aby uniknąć odczytów w strefie martwej
• Przed dokręceniem śrub skieruj widzialną czerwoną plamkę lasera na cel
• Podłącz 5-pinowe złącze męskie M12 i sprawdź przyporządkowanie pinów
• Skonfiguruj zakres sygnału analogowego i punkt przełączania za pomocą przycisków menu
• Dodaj płyty chłodzące, gdy temperatura otoczenia przekracza +65 °C
• W miejscach o dużych zakłóceniach elektrycznych używaj ekranowanego kabla, aby chronić jakość sygnału

Zawartość opakowania

• 1x czujnik odległości SICK DT50-P1113, numer katalogowy 1044369
• 1x skrócona instrukcja uruchomienia i instrukcja montażu
• 1x opakowanie ochronne do bezpiecznego transportu

Najczęściej zadawane pytania

• P: Jaki jest maksymalny zakres pomiarowy?
  A: Czujnik osiąga zasięg 10,000 mm dla obiektów o 90% współczynniku odbicia i 4,000 mm dla obiektów o 6% współczynniku odbicia.
• P: Czy wymagany jest reflektor?
  A: Nie, mierzy bezpośrednio obiekty naturalne i nie wymaga reflektora.
• P: Jakie wyjścia udostępnia?
  A: Zapewnia jedno wyjście przełączające PNP i jedno wyjście analogowe 4 mA do 20 mA.
• P: Jaka jest dokładność pomiaru?
  A: Typowa dokładność pomiaru wynosi ± 10 mm, a powtarzalność ≥ 2.5 mm.
• P: Jak szybko reaguje czujnik?
  A: Czas reakcji wynosi 20 ms w trybie szybkim i 30 ms w trybie wolnym.
• P: Jakiej klasy lasera używa?
  A: Wykorzystuje widzialny czerwony laser o długości fali 658 nm, spełniający wymagania klasy 2 zgodnie z normą IEC 60825-1:2014.
• P: Czy może pracować w wysokich temperaturach?
  A: Tak, płyty chłodzące podnoszą dopuszczalną temperaturę do +80 °C, a filtr ochronny wydłuża ten zakres do +140 °C.
• P: Jaki jest stopień ochrony obudowy?
  A: Obudowa ma stopień ochrony IP65 zgodnie z normą EN 60529, odpowiedni do pracy w warunkach zapylenia i wilgoci.
• P: Jakiego złącza używa?
  A: Do połączenia elektrycznego służy 5-pinowe złącze męskie M12.
• P: Czy produkt jest dostępny w magazynie?
  A: Tak, mamy fabrycznie nowe, oryginalne produkty na stanie i wysyłamy je w ciągu 5 dni.
• P: Jakie metody wysyłki stosujecie?
  A: Wysyłamy przesyłki za pośrednictwem popularnych firm kurierskich, takich jak FedEx, UPS i DHL.
• P: Jakie są zasady zwrotów?
  A: Akceptujemy zwroty w ciągu 30 dni od dostawy.
