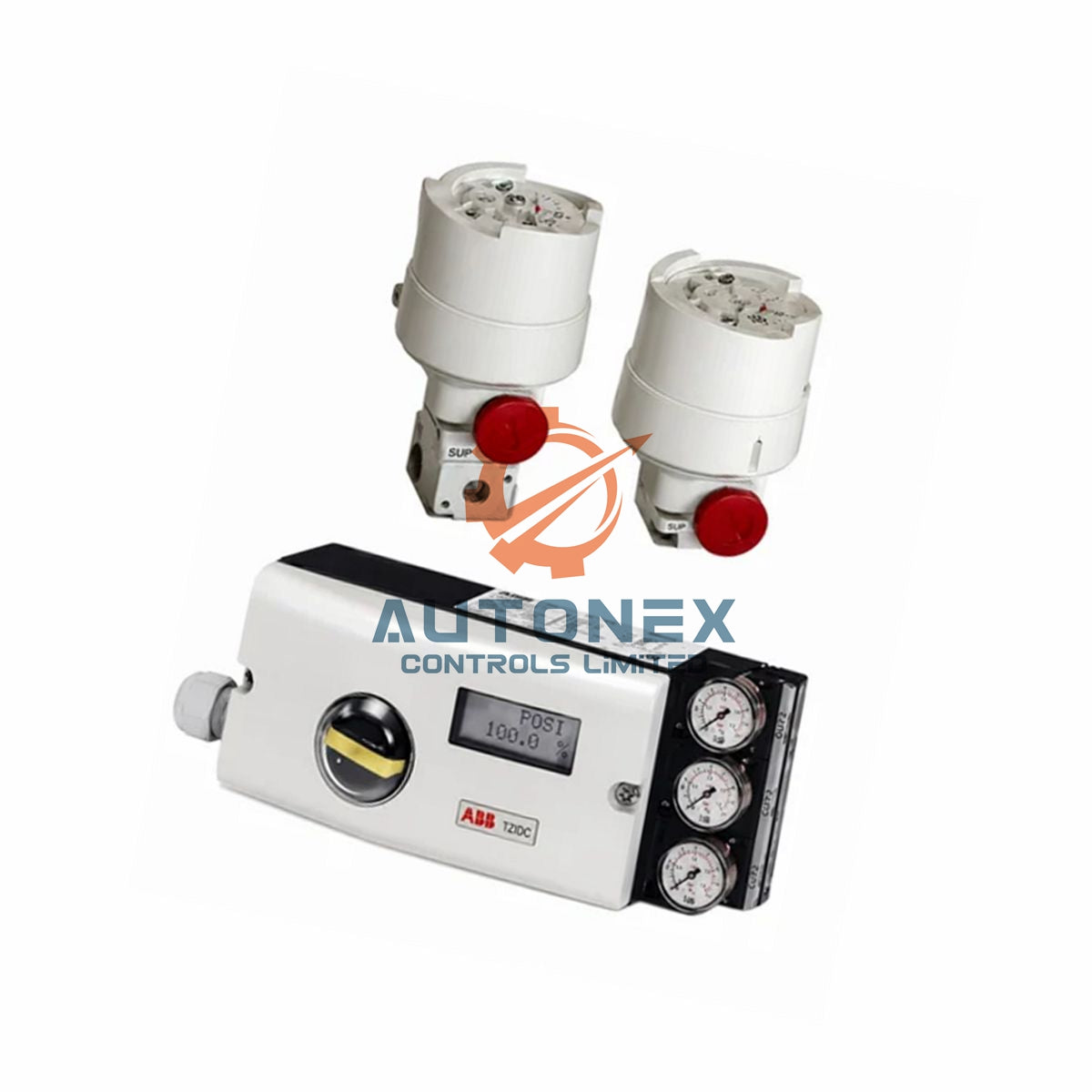

V18347-2041150001 ABB TZIDC-120 позиционері

FOUNDATION Fieldbus үшін ABB V18347-2041150001 TZIDC-120 электр-пневматикалық позиционері

Техникалық сипаттамалар

• Бренд: ABB
• Модель: V18347-2041150001
• Сериясы: TZIDC-120
• Түрі: Интеллектуалды, конфигурацияланатын электр-пневматикалық позиционер
• Байланыс: FOUNDATION Fieldbus кірісі
• Жарылыстан қорғау: ATEX EEx ia IIC T6
• Шығыс / қауіпсіз күйі: Біржақты әрекетті, электр қуаты өшкенде қауіпсіз күйге өтеді
• Корпусы: Лакталған алюминий, механикалық күй индикаторы, IP 65 / NEMA 4X
• Монтаждау: DIN/IEC 534/NAMUR стандартына сәйкес сызықтық жетекке немесе VDI/VDE 3845 стандартына сәйкес айналмалы жетекке
• Қосылымдар: Кабель бұрандасы M20 x 1.5, ауа құбырының бұрандасы 1/4-18 NPT
• Өшіруге арналған опциялық модуль: Жоқ
• Цифрлық күй кері байланысына арналған механикалық жинақ: Жоқ
• Орындауы: Стандартты лак және кодтау

Қоршаған орта мүмкіндіктері және пайдалану шектері

• Қоршаған орта температурасы: Пайдалану, сақтау және тасымалдау үшін -40 °C-тан +85 °C-қа дейін
• SJ2-S1N (NO) жақындық ажыратқыштарымен қоршаған орта температурасы: -25 °C-тан +85 °C-қа дейін
• Пайдалану кезіндегі салыстырмалы ылғалдылық: Жабық корпус және қосулы ауа беру жағдайында жылдық орташа мәні 95 %, конденсацияға рұқсат етіледі
• Тасымалдау және сақтау кезіндегі салыстырмалы ылғалдылық: Жылдық орташа мәні 75 %, конденсациясыз
• Корпус материалы және қорғанысы: IP 65 / NEMA 4X қорғанысы бар алюминий
• Беті және түсі: Эпоксидті шайыр негізіндегі электростатикалық батырмалы лак, пеште қатайтылған; корпус — күңгірт қара RAL 9005, қақпақ — Pantone 420
• Салмағы: 1.7 кг

Электрлік және пневматикалық қосылымдар

• Бұрандалы қысқыштар: Опциялар үшін макс. 1.0 мм², аналогтық сигнал үшін макс. 2.5 мм²
• Ескерту: Қысқыштарға механикалық күш түсірмеңіз
• Кабель енгізімі: 2 дана 1/2-14 NPT немесе M20 x 1.5 бұрандасы: 1-еуі кабель енгізгішімен және 1-еуі құбыр тығынымен
• Пневматикалық қосылымдар: G 1/4 немесе 1/4-18 NPT бұрандалары
• Маңызды: Қауіпсіз істен шығу әрекеті электр қуаты өшкен кезде клапанның күйін қорғауға көмектеседі.

Орнату нұсқаулығы

• V18347-2041150001 құрылғысын DIN/IEC 534/NAMUR стандартына сәйкес сызықтық жетекке немесе VDI/VDE 3845 стандартына сәйкес айналмалы жетекке орнатыңыз.
• Реттеу кезінде жетек жүрісін немесе бұрышын растау үшін механикалық күй индикаторын пайдаланыңыз.
• Ауа құбырын 1/4-18 NPT бұрандасымен жалғап, берілетін ауаның таза әрі құрғақ болуын қамтамасыз етіңіз.
• FOUNDATION Fieldbus кабелін M20 x 1.5 енгізімі арқылы өткізіп, кабель енгізгішін қатайтыңыз.
• Бұрандалы қысқыштарға күш түсірмеңіз және жоғарыда көрсетілген сымдардың максималды қималарын сақтаңыз.
• Сыртта немесе жуу жүргізілетін аймақтарда орнатқаннан кейін IP 65 / NEMA 4X тығыздағышын тексеріңіз.
• Контурды пайдалануға қоспас бұрын электр қуаты өшкен кездегі қауіпсіз күйді тексеріңіз.

Өлшеу және өнімділік туралы ескертпелер

• TZIDC-120 сериясы клапан күйін интеллектуалды әрі конфигурацияланатын басқаруды қамтамасыз етеді.
• Позиционер клапан күйін оқып, оны Fieldbus берілген мәнімен салыстырады.
• Содан кейін құрылғы күй қателігін азайту үшін пневматикалық шығысты реттейді.
• Механикалық күй индикаторы сызықтық және айналмалы қозғалыстардың екеуіне де тиімді.
• Берік алюминий корпусы технологиялық қондырғылардағы дірілге, шаңға және ылғалға төзімді.
• ATEX EEx ia IIC T6 санаты қауіпті газ атмосфераларында пайдалануға мүмкіндік береді.

Жинақтама

• 1 x ABB V18347-2041150001 TZIDC-120 позиционері
• 1 x кабель енгізгіші
• 1 x құбыр тығыны
• 1 x алдын ала орнатылған механикалық күй индикаторы
• 1 x NAMUR немесе VDI/VDE 3845 монтажына арналған керек-жарақтар жинағы
• 1 x жылдам іске қосу нұсқаулығы

Жеткізу және қолдау

• FedEx, UPS және DHL арқылы көптеген халықаралық бағыттарға жеткіземіз.
• Бұл тауар қоймада бар және 5 күн ішінде жөнелтіледі.
• Сәйкес тапсырыстар үшін 30 күн ішінде қайтару мүмкіндігін ұсынамыз.
• Барлық құрылғылар жаңа және түпнұсқа.

Жиі қойылатын сұрақтар

• С: V18347-2041150001 қандай байланыс протоколын пайдаланады?
  Ж: Басқару жүйесімен цифрлық байланыс үшін FOUNDATION Fieldbus пайдаланады.
• С: Қоршаған орта температурасының диапазоны қандай?
  Ж: Стандартты диапазон -40 °C-тан +85 °C-қа дейін, ал кейбір жақындық ажыратқыштарымен -25 °C-тан +85 °C-қа дейін.
• С: Жарылыстан қорғау санаты қандай?
  Ж: Құрылғы қауіпті аймақтарға арналған ATEX EEx ia IIC T6 сертификатына ие.
• С: Қуат өшкен кездегі қауіпсіз күйі қандай?
  Ж: Ол біржақты әрекетті және қауіпсіз істен шығу функциясы бар, сондықтан электр қуаты өшкенде клапан қауіпсіз күйіне өтеді.
• С: Пневматикалық қосылым бұрандалары қандай?
  Ж: Ауа құбырының қосылымы 1/4-18 NPT бұрандасын пайдаланады, серия үшін G 1/4 бұрандасы да көрсетілген.
• С: Позиционердің салмағы қанша?
  Ж: Құрылғының салмағы шамамен 1.7 кг.
• С: Бұл тауар қоймада бар ма?
  Ж: Иә, қоймада бар және 5 күн ішінде жөнелтіледі.
