S30A-4111DP S3000 қауіпсіздік лазерлік сканері - SICK

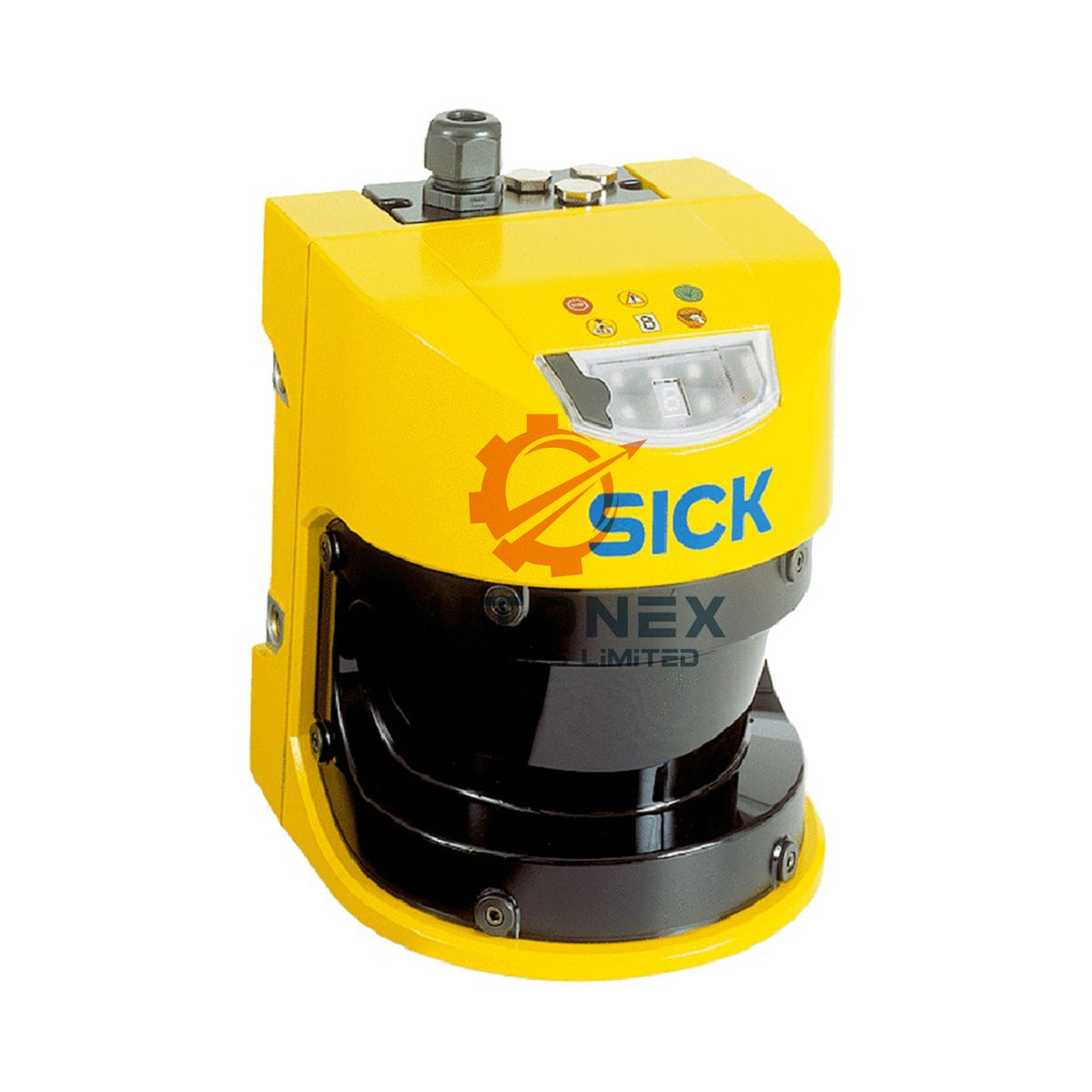

SICK компаниясының S30A-4111DP S3000 қауіпсіздік лазерлік сканері

Негізгі техникалық сипаттамалар

• Бренд: SICK
• Модель: S30A-4111DP
• Сериясы: S3000
• Бөлшек нөмірі: 1045651
• Қорғаныс өрісінің қашықтығы: 4 м
• Ескерту өрісінің максималды қашықтығы: 49 м
• Қашықтықты өлшеу диапазоны: 49 м
• Сканерлеу бұрышы: 190°
• Ажыратымдылығы: 30 мм, 40 мм, 50 мм, 70 мм немесе 150 мм, конфигурацияланады
• Жауап беру уақыты: 60 мс
• Өрістер жиынтығының саны: 8
• Өрістер саны: 16
• Бақылау жағдайларының саны: 16

Қауіпсіздік және өнімділік деректері

• Қауіпсіздік тұтастығының деңгейі: SIL2 (IEC 61508), SILCL2 (EN 62061)
• Санаты: 3-санат (EN ISO 13849)
• Өнімділік деңгейі: PL d (EN ISO 13849)
• PFHd: 8.0 1E-08 (EN ISO 13849)
• Қызмет ету мерзімі: 20 жыл (EN ISO 13849)
• Түрі: 3-түр (IEC 61496)
• Көп реттік іріктеу саны: 2-ден 16-ға дейін конфигурацияланады
• Лазер класы: 1 (21 CFR 1040.10 және 1040.11, DIN EN 60825:2001)

PROFINET және желі сипаттары

• Порт сипаттары: автоматты келісу, автоматты кроссовер (MDIX), автоматты полярлық, 100Base-TX
• Құрылғы сипаттары: GSDML спецификациясының V2.25 нұсқасына сәйкес GSDML
• PROFINET IO құрылғысы: PROFINET спецификациясының V2.2 нұсқасына сәйкес 2 портты нақты уақыт қосқышы
• PROFIsafe профилі: IEC 61784-3-3 V2.4 стандартына сәйкес 6 октетті кіріс және 6 октетті шығыс
• Цикл уақыты: 4, 8, 16, 32 мс және т.б.
• Сәйкестігі: B сәйкестік класы
• Топологияны қолдауы: SNMP, MIB-2, IEEE 802.1AB стандартына сәйкес LLDP, MRP клиентін қолдау
• Қосқыш сипаттары: IEEE 802.1D стандартына сәйкес деректерді сүзу базасы, IEEE 802.1Q үшін 6 басымдық деңгейі
• Жады: телеграммаларды кэштеуге арналған 64 KB SRAM, 768 байттық сегменттермен басқарылады
• Телеграмманы кеңейту: "Cut-through" негізінде
• Порт күйі: ажыратылған, бұғатталған, бағыттау
• Деректерді беру: нақты уақыттағы және нақты уақытқа жатпайтын деректерді беруді қолдау

Функциялар және конфигурация

• Қауіпті аймақты қорғау (тік): қолдау көрсетіледі
• Қауіпті аймақты қорғау (көлденең): қолдау көрсетіледі
• Қолжетімділікті қорғау (тік): қолдау көрсетіледі
• Статикалық қорғаныс өрісін ауыстыру: қолдау көрсетіледі
• Кіріктірілген конфигурация жады: қолдау көрсетіледі
• Өлшенген деректерді шығару: қолдау көрсетіледі
• Сыртқы құрылғыларды бақылау (EDM): қолдау көрсетілмейді
• EFI/SDL арқылы қауіпсіз SICK құрылғы байланысы: қолдау көрсетілмейді
• Кеңейтілген өлшенген деректерді шығару (CMS): қолдау көрсетілмейді
• Статикалық үйрету: қолдау көрсетілмейді
• Мультикаст байланысы: қолдау көрсетілмейді
• Supervisor AR: қолдау көрсетілмейді
• Толық дуплекстегі MAC-пауза механизмі: қолдау көрсетілмейді
• Жартылай дуплекстегі кері қысым: қолдау көрсетілмейді
• Broadcast Storm Control: қолдау көрсетілмейді

Диагностика және интерфейстер

• Конфигурация және диагностика интерфейсі: RS-232
• CDS арқылы конфигурациялау және диагностика: 9000 TCP порты және 30718 UDP порты, RS-232
• Диагностика: қолданбаға қатысты өндірушіге тән арна диагностикасы және PROFIsafe профиліне арналған арна диагностикасы, әрқайсысы бөлек қосылады
• Жүйе қателері туралы хабарлау: қолдау көрсетіледі
• Кабель диагностикасы: қолдау көрсетіледі
• Жақын маңдағы құрылғылар туралы ескертулер: қолдау көрсетіледі
• Порт статистикасын қолдау: қолдау көрсетіледі
• I&M қолдауы: I&M0-ден I&M4-ке дейін
• Электрлік қосылым: мыс өткізгіш (RJ-45 push-pull штекеріне арналған 2 ұялы коннектор), қосу кабелі бар немесе онсыз жүйелік штекер
• Инкременттік энкодер кірістері: жоқ

Жиі қойылатын сұрақтар

• С: S30A-4111DP құрылғысының қорғаныс өрісінің қашықтығы қандай?
  Ж: Қорғаныс өрісінің қашықтығы 4 м, ал ескерту өрісінің максималды қашықтығы 49 м.
• С: Бұл сканер бір уақытта қанша қорғаныс өрісін бақылай алады?
  Ж: Ол бір уақытта 2 қорғаныс өрісін бақылайды.
• С: Бұл S3000 моделі қандай ажыратымдылық параметрлерін қолдайды?
  Ж: 30 мм, 40 мм, 50 мм, 70 мм немесе 150 мм ажыратымдылықты конфигурациялауға болады.
• С: S30A-4111DP құрылғысының жауап беру уақыты қандай?
  Ж: Жауап беру уақыты 60 мс.
• С: Бұл сканер қандай қауіпсіздік деңгейіне сәйкес келеді?
  Ж: Ол SIL2, SILCL2, 3-санат, PL d және 3-түр талаптарына сәйкес келеді.
• С: Қоршаған ортадағы жұмыс температурасының диапазоны қандай?
  Ж: Қоршаған ортадағы жұмыс температурасының диапазоны -10 °C-тан +50 °C-қа дейін.
• С: Корпустың қорғаныс дәрежесі қандай?
  Ж: Корпустың қорғаныс дәрежесі IP 65.
• С: Ол қанша өрістер жиынтығын және бақылау жағдайын қолдайды?
  Ж: Ол 8 өрістер жиынтығын, 16 өрісті және 16 бақылау жағдайын қолдайды.
• С: Бұл сканер қандай желілік хаттаманы пайдаланады?
  Ж: Ол PROFIsafe профилі және 100Base-TX порттары бар PROFINET IO жүйесін пайдаланады.
• С: Қызмет ету мерзімі қандай?
  Ж: EN ISO 13849 стандартына сәйкес қызмет ету мерзімі 20 жыл.
• С: Қандай жеткізу әдістерін пайдаланасыздар?
  Ж: FedEx, UPS және DHL арқылы жеткіземіз.
• С: Қайтару саясаты қандай?
  Ж: 30 күн ішінде қайтаруға қолдау көрсетеміз.
